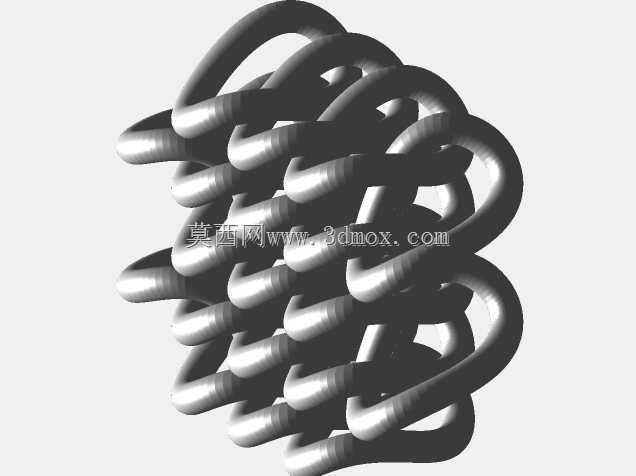

交错编织式环形金属链条结构设计

　　在各类机械传动、载荷牵拉、装饰防护场景中，链条作为基础通用构件，其结构合理性直接决定整套机构的运行稳定性与服役寿命。这款交错编织式环形链条，打破了传统平行链环逐节铰接的常规结构逻辑，采用多组链环空间交错互锁的编织形态，在同等截面耗材前提下，实现了多方向载荷的均匀承载，避免了传统链条单铰接点应力集中易断裂的问题。从实际应用场景来看，这类编织结构链条既可以用于轻载传动场合的柔性传动部件，替代部分易打滑的皮带传动结构，在多粉尘、高湿度的恶劣工况下，不会出现橡胶件老化开裂的问题；也可以作为防护围栏、装饰隔断的受力构件，其本身交错的纹理具备较强的视觉层次感，不需要额外做表面装饰处理就能满足工业风场景的外观需求，

　　同时互锁的结构不存在单点脱开的风险，作为防护构件使用时安全冗余更高。从设计思路层面拆解，这款链条的每一段链环都采用等直径圆钢弯制而成，弯制过程中严格控制环体的弯曲半径，相邻链环在穿插装配时，接触面做了圆弧过渡处理，避免链环之间硬接触产生的应力切削，在承受拉力载荷时，力会沿着交错的链环向多个方向分散，不会像传统链条那样所有载荷集中在相邻两个链环的接触截面上。在尺寸边界设计上，单根链环的圆钢截面直径根据额定载荷做匹配，环体内孔的尺寸刚好能容纳相邻两根链环的截面穿过，不会预留过大间隙导致链条晃动量超标，也不会因为间隙过小导致装配困难、活动卡滞。整个链条组装完成后形成闭环结构，不需要额外的铰接销轴，减少了销轴脱落、磨损松旷的故障点，

　　在做往复牵拉动作时，各个方向的弯折都能通过链环之间的相对滑动实现柔性补偿，不会出现传统链条在非传动平面弯折时卡滞的问题。在实际选型适配时，这类编织链条可以根据安装空间的需求调整整体闭环的外径尺寸，链环的截面直径可以根据所需承受的最大破断拉力做等比例缩放，不需要改动整体的交错编织逻辑。和传统套筒滚子链相比，这款结构不需要配套链轮就能实现柔性牵拉，安装门槛更低，在一些不需要精准传动比、只需要传递拉力的场合，比如小型设备的安全门牵拉、工装夹具的柔性吊点、户外设施的防风牵拉，都能直接适配。在建模过程中，需要重点控制每个链环的空间角度，相邻链环的扭转角度保持一致，才能保证整个闭环结构的对称性，避免组装完成后出现局部应力集中的问题；

　　链环之间的接触间隙控制在0.1mm到0.2mm之间，既保证活动时的灵活性，也不会因为间隙过大产生晃动噪音。表面处理可以根据使用场景选择镀锌、发黑或者抛光，镀锌处理适合户外潮湿场景，发黑处理适合车间内部设备配套，抛光处理适合外露装饰场景。这类编织链条在做静载荷测试时，破断点会出现在链环的弯曲圆弧处，而不是链环之间的接触位置，说明结构的应力分散设计达到了预期效果，在长期往复运动的工况下，磨损会均匀分布在每个链环的接触面上，不会出现局部快速磨损导致整条链条提前报废的情况，维护时只需要定期在链环接触面涂抹润滑脂，就能大幅延长使用寿命，不需要像传统链条那样定期检查销轴磨损量、更换铰接部件，维护成本更低。
