3D打印机打印头校准器防撞保护结构

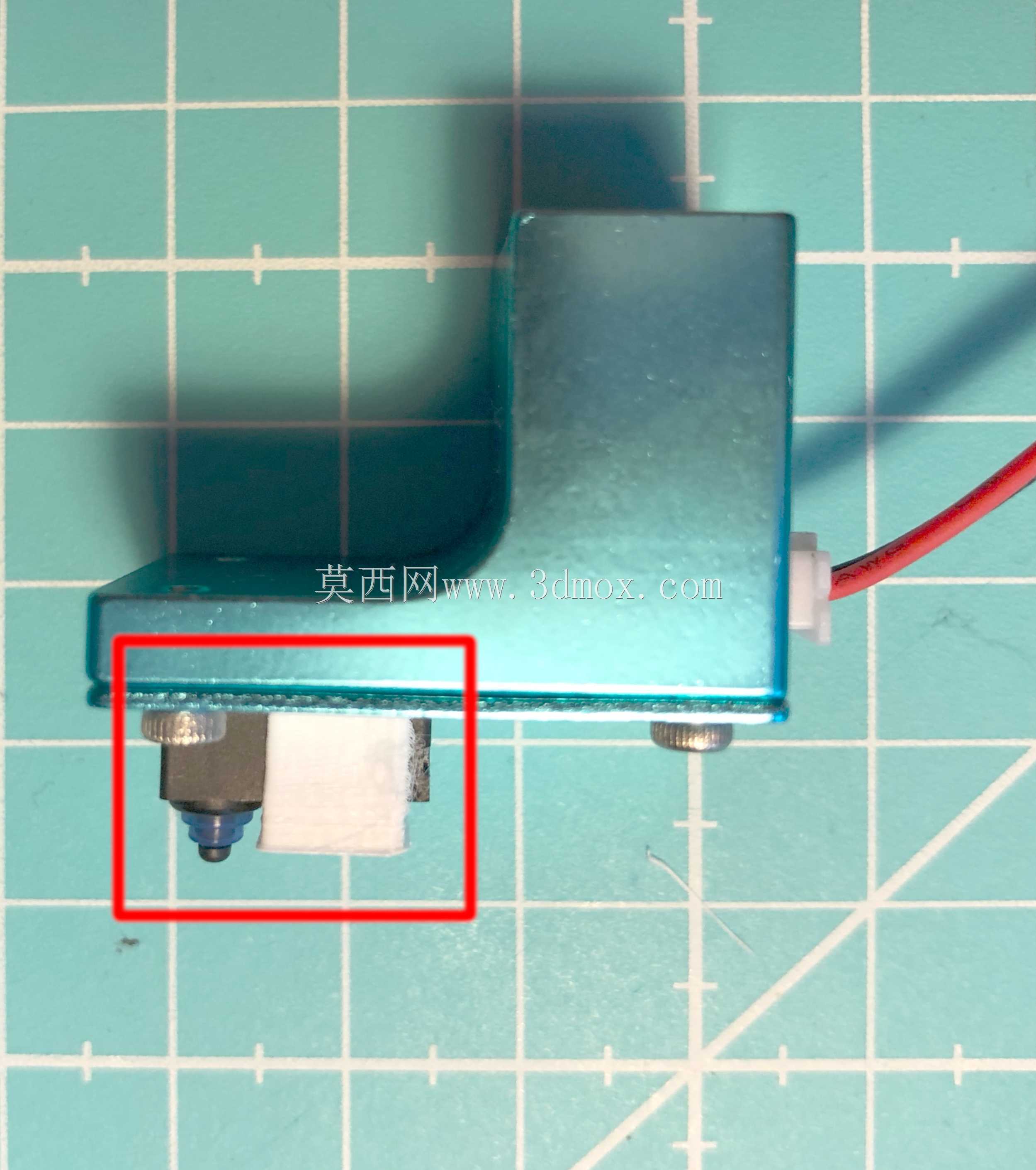

　　日常桌面级FDM3D打印作业过程中，不少操作人员都遇到过打印前校准步骤完成后，忘记将校准块从打印头下方工作区域移走的情况，打印头启动归位或是首层打印移动时，会直接刚性撞击遗落的校准器件，轻则造成打印头喷嘴偏移、首层调平数据失效，需要重新耗费十几分钟完成调平校准，重则直接磕坏喷嘴加热块、导致热敏线断裂，甚至造成打印平台表面的涂层刮损，带来不必要的配件损耗与作业中断。这款保护结构正是针对这一高频作业疏漏场景设计，直接安装在打印头的侧方安装位，不需要改动原有打印头的主体固定结构，也不会干涉打印头正常的挤出、散热风道布局。从结构设计逻辑来看，保护件采用L型弯折的主体构型，上部通过现有打印头散热块的固定螺丝位完成锁紧，

　　不需要额外在打印头支架上打孔或是增加额外的固定连接件，安装时只需要拧动原有散热块的两颗固定螺丝，将保护件的上沿固定片卡入螺丝与散热块的间隙之间再锁紧即可，整个安装过程不需要拆解打印头的加热、挤出组件，普通操作人员两分钟内即可完成装调。保护件的下部延伸段刚好覆盖校准器放置时的接触区域，当打印头向下移动过程中接触到遗落的校准块时，首先是保护件的下沿平面先接触校准块的上表面，将原本集中在喷嘴尖端的点接触撞击力，分散到整个保护件下沿的面接触区域，同时保护件的下沿与喷嘴尖端保持固定的安全高度差，这个高度差经过实际打印场景验证，既不会因为距离喷嘴过近导致打印过程中剐蹭到打印件表面，也不会因为距离过高导致撞击发生时喷嘴仍然会接触到下方的障碍物。

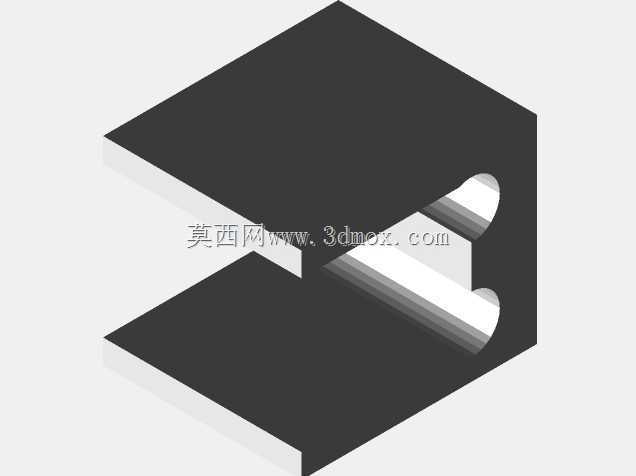

　　保护件下部预留了喷嘴的避让缺口，缺口的尺寸刚好覆盖喷嘴加热块的外围轮廓，不会干涉喷嘴正常的出丝路径，也不会影响打印过程中散热风道对刚挤出耗材的冷却气流走向，避免因为加装保护件导致打印件冷却不足出现层间粘接不良的问题。从安装边界尺寸来看，保护件的整体厚度控制在2mm以内，加装后打印头在X、Y轴方向的移动边界不会超出原有打印机的成型幅面限制，不需要重新调整打印机的固件限位参数，也不会出现打印头移动到边缘位置时剐蹭打印机框架的问题。保护件的侧边做了圆弧倒角处理，即使打印过程中保护件边缘接触到已经打印完成的模型凸起部分，也不会剐蹭掉模型表层的耗材，不会影响最终打印件的表面质量。在实际使用场景中，除了防范遗落校准器带来的撞击风险，

　　这款保护结构还能在打印头意外剐蹭到模型翘边部位时，先于喷嘴接触翘边的耗材，避免喷嘴直接挂到翘边部位导致整个模型被带离打印平台，减少打印中途失败的概率。设计过程中特意将保护件的受力传导路径直接对接打印头的散热铝块，而不是固定在塑料材质的风道外壳上，避免撞击时的冲击力损坏塑料风道部件，所有受力都通过金属结构件传导分散，不会因为长期使用出现固定位松动、保护件移位的问题。保护件的下部接触平面做了平整度处理，日常调平操作时也可以辅助操作人员判断喷嘴与平台的平行度，不需要额外增加辅助测量工具。针对不同型号的桌面级3D打印机，这款结构的固定孔位做了长槽型的余量设计，可以适配不同孔距的打印头散热块安装位，不需要针对单一机型做单独的孔位调整，通用适配性更强。在长期打印作业的验证中，这款保护结构不会因为打印仓内的长期高温环境出现形变，安装后不会出现松动移位的情况，即使多次发生撞击接触，也不会出现保护件断裂、变形的问题，能够持续为打印头提供可靠的防护，减少日常打印作业中因为操作疏漏带来的设备损耗与时间成本浪费。
