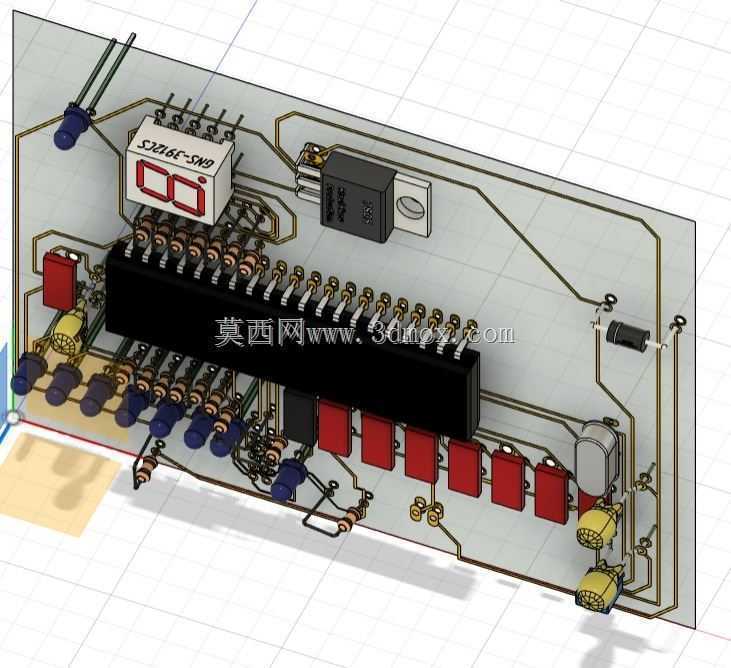

Arduino控制LED电路板结构设计

　　这款LED控制电路板的设计，最初是面向小型嵌入式实验装置、教学演示台以及简易工业状态指示模块的配套需求开发，在实际应用场景中，这类板卡常被集成在小型自动化设备的操作面板侧、教学实验箱的功能区、创客DIY作品的信号输出单元里，承担多路LED的驱动、状态显示与信号反馈功能，不需要额外搭配复杂的驱动转接板，就能直接和主控单元完成引脚对接，快速实现亮灭、流水、闪烁等基础显示逻辑。从功能特性来看，板载集成了多路直插LED元件，搭配限流电阻完成每一路的电流约束，避免LED过流烧毁，同时预留了主控对接排针，能够直接和常用的开源主控板完成引脚匹配，板上还集成了必要的整流、滤波元件，应对外接电源的小幅波动，保证LED显示状态稳定，

　　不会因为供电纹波出现亮度频闪的问题。设计过程中，首先要考虑的是元件排布的合理性，直插元件的引脚间距严格遵循通用PCB设计的孔位规范，排针的引脚定义匹配常规主控的IO口顺序，减少接线时的错接概率；功率元件的位置特意预留了散热间隙，避免长时间工作时热量堆积影响周边阻容元件的寿命；走线宽度根据每一路的电流大小做了区分，LED驱动回路的走线宽度满足持续载流要求，信号回路的走线则尽量短直，减少不必要的绕线带来的信号干扰。从安装边界来看，整板采用矩形轮廓设计，四个角位预留了标准的安装孔位，能够匹配M2规格的固定螺丝，直接固定在塑料壳体或者设备安装槽内，板上最高的元件为直插排座，整体板上元件高度控制在常规嵌入式安装的允许范围内，

　　不会出现安装后顶盖无法闭合的问题；外接接线端全部布置在板卡的侧边，方便外部线束的插拔维护，不需要拆开整体设备外壳就能完成接线调整。实际使用时，这款板卡不需要复杂的二次开发，只需要给主控写入基础的IO控制程序，就能实现对应的LED显示效果，在教学场景中可以用来演示基础的数字输出电路原理，在小型设备中可以作为状态指示单元，显示设备的运行、停止、故障等不同状态，在DIY创作场景中可以作为灯光效果的驱动板，实现自定义的灯光动态效果。设计时还特意考虑了元件的通用性，板上选用的阻容元件、LED、排针、接插件都是市场上通用的标准规格，后期维修更换时不需要寻找特殊定制元件，降低了维护成本；PCB走线的拐角全部采用钝角处理，

　　避免加工时出现蚀刻不净或者尖角放电的问题，焊盘尺寸根据直插元件的引脚直径做了匹配，既保证焊接时的引脚穿入顺畅，也能保证焊锡的附着强度，减少虚焊、脱焊的概率。板上的数码管显示单元预留了对应的驱动引脚，可以根据使用需求选择焊接或者不焊接，拓展板卡的数字显示功能，不需要重新改版就能实现功能的灵活调整；电源输入端口做了防反接设计，即使外接电源正负极接反，也不会烧毁板上元件，提升了使用的容错率，对于新手实验或者现场快速接线的场景非常友好。整体结构设计紧凑，在有限的板面积内集成了全部的功能元件，没有多余的空间浪费，同时元件之间的间距满足自动插件机的加工要求，能够支持批量SMT或者波峰焊加工，不需要手工逐个焊接，适合小批量的生产制作。
