带加强筋直角L型电力设备安装固定支架

项目分类:变压器/电感器 发布时间:2024-08-09 ID:761667
  • 带加强筋直角L型电力设备安装固定支架
  • 带加强筋直角L型电力设备安装固定支架
  • 带加强筋直角L型电力设备安装固定支架
  • 带加强筋直角L型电力设备安装固定支架
  • 带加强筋直角L型电力设备安装固定支架
  • 带加强筋直角L型电力设备安装固定支架
  • 带加强筋直角L型电力设备安装固定支架
  • 带加强筋直角L型电力设备安装固定支架
  • 带加强筋直角L型电力设备安装固定支架

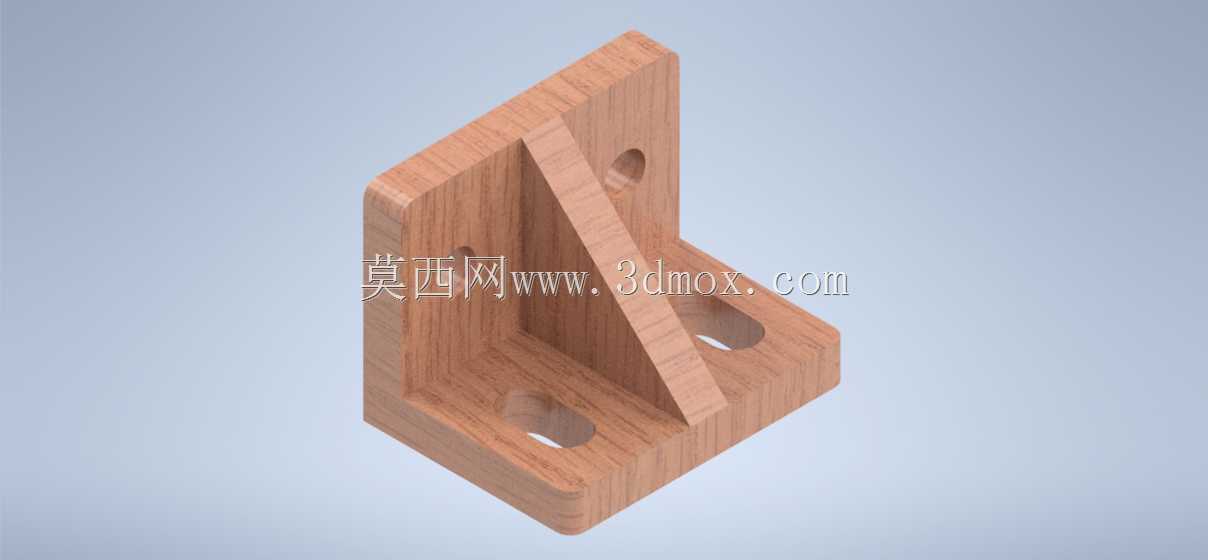

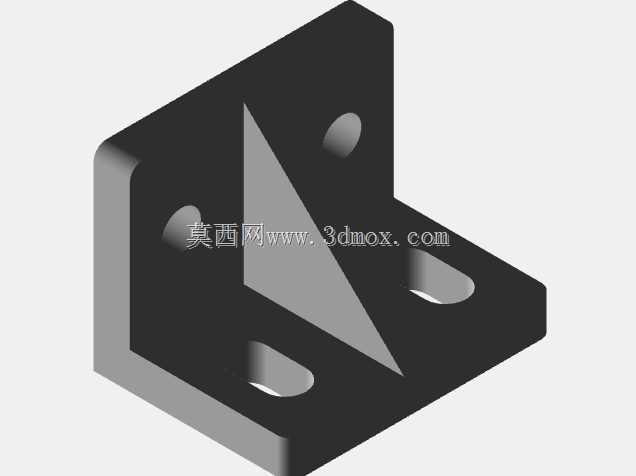

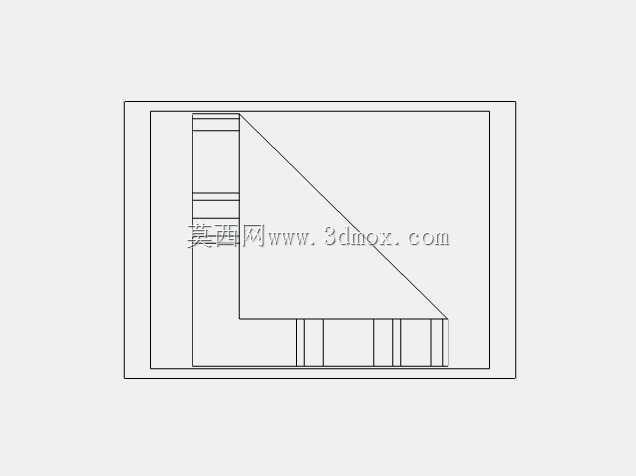

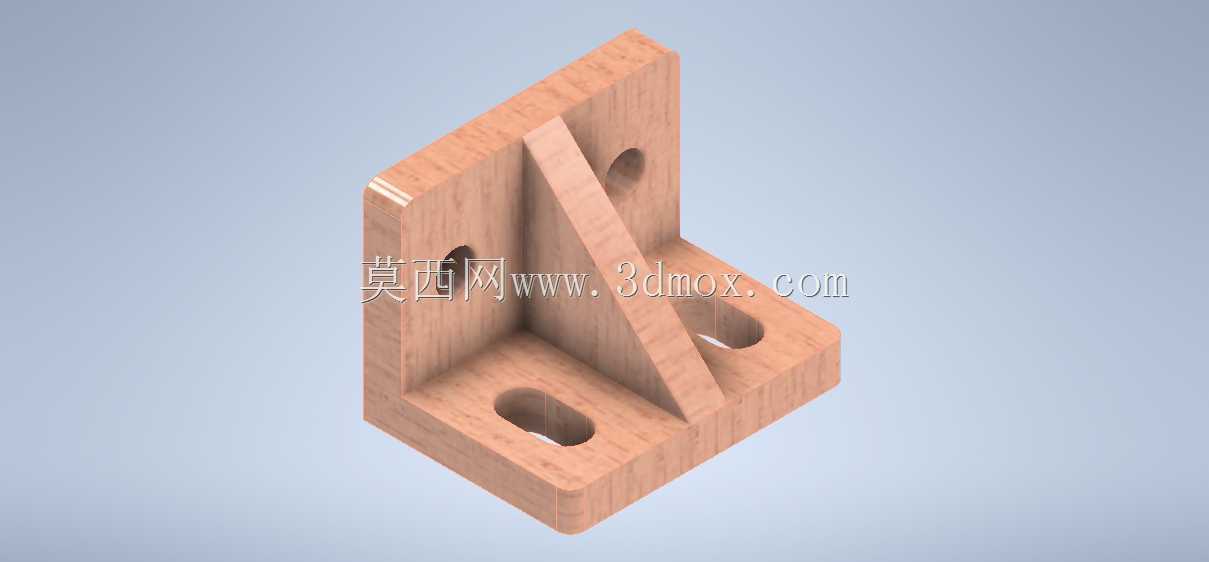

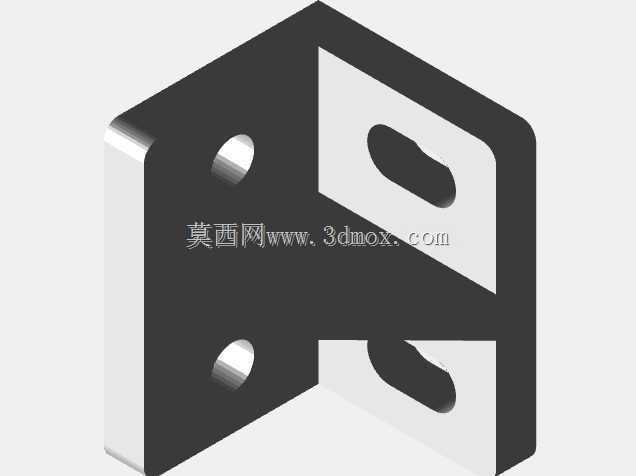

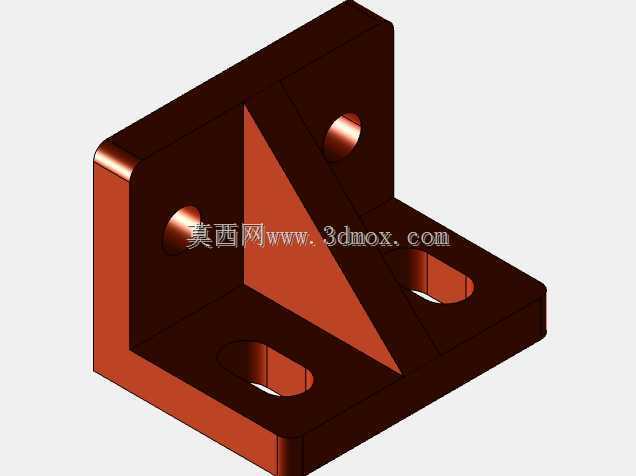

  这款直角L型带加强筋的支架,是电力变压器配套安装场景里的常用连接件,日常在车间做变压器预装、现场电力设备改造项目里经常会用到这类结构件。从实际使用场景来看,这类支架主要承担变压器附属组件、外接传感模块、接线端子排的侧装固定需求,部分户外柱上变压器的二次防护构件、线缆固定夹也会采用同结构支架做转接,避免直接在变压器壳体上打孔破坏原有密封与结构强度。

  从功能特性上看,这款支架采用等厚板材一体弯折加三角加强筋的结构,两个垂直安装面分别设置了长圆孔安装位,长圆孔的设计是现场安装调试的关键——实际施工中很难保证预装孔位完全零误差,长圆孔可以提供两个方向的微调余量,不用在现场重新扩孔,能大幅缩短高空作业、狭小配电房内的安装时长。中间的三角加强筋不是冗余设计,做过电力设备承重校核的工程师都清楚,变压器周边的外接组件虽然单重不高,但户外场景要承受长期风载、设备运行的微幅振动,没有加强筋的直角支架在长期交变载荷下很容易在弯折处出现应力开裂,这款加强筋从两个安装面的交线处延伸至两个面的中部,刚好把弯折处的集中应力分散到整个板面,按照常规电力安装的承重要求,单组支架可以稳定承载8kg以内的外接构件,完全覆盖常规二次元件、接线组件的承重需求。

  设计思路上完全贴合电力安装的实际工况:两个安装面的边缘都做了小尺寸倒角处理,避免安装时划伤线缆绝缘层、刮伤施工人员的防护手套;安装孔的孔位间距参考了主流电力变压器壳体的预留安装孔模数,不用额外做转接板就能直接适配;整体的直角弯折公差控制在0.2度以内,保证安装后外接构件的垂直度,避免倾斜导致的接线端子受力、传感元件检测基准偏移。

  从安装边界来看,这款支架的两个安装面宽度一致,适配M6规格的安装螺栓,长圆孔的调节行程在5mm左右,安装时需要注意支架与变压器壳体之间预留不小于2mm的间隙,避免设备运行振动时支架与壳体产生摩擦异响;如果是户外安装场景,配套的螺栓需要加装平垫与防松弹垫,支架表面如果做绝缘浸塑处理,还可以直接用于低压侧带电组件的固定,不用额外加装绝缘垫片。实际选型时要注意,这类支架不适合作为变压器主承重的安装支座,仅适合附属构件的侧装转接,如果需要承载更重的组件,需要选择板材厚度更大、加强筋尺寸更宽的重载型号,避免出现结构变形。

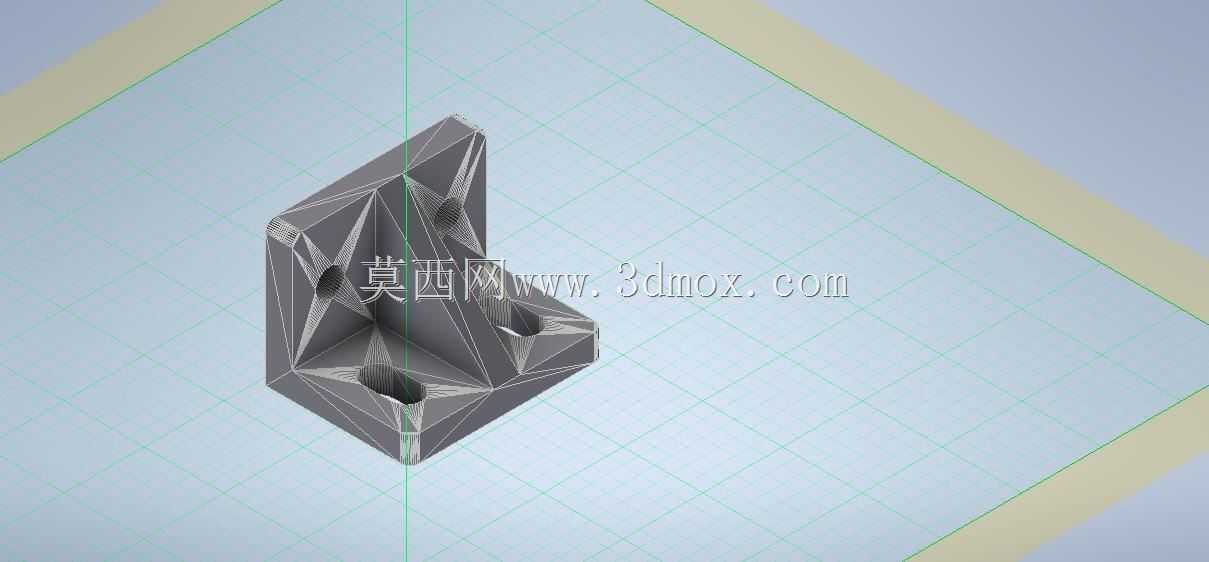

  在结构建模过程中,这类支架的建模难点在于弯折处的圆角处理与加强筋的焊接位置校核,要保证加强筋与两个安装面完全贴合,不能出现虚焊的间隙,同时长圆孔的位置要避开弯折处的应力集中区,孔边到弯折边的距离要大于两倍板材厚度,避免弯折时孔位出现变形。很多新手建模时容易忽略安装孔的边距要求,实际加工出来的零件在弯折时孔位会被拉变形,导致螺栓无法穿入,这款支架的孔位边距完全符合钣金加工的工艺要求,不用额外做工艺补正就能直接下料生产。
