小型闪光器印刷电路板结构设计

　　这款闪光器印刷电路板，主要面向小型低压闪光警示装置的配套电路承载需求，常见于小型设备状态提示、低压警示标识、便携闪光装置的电路集成场景，替代传统飞线焊接的零散电路结构，提升电路组装的一致性与可靠性。从实际使用场景来看，这类电路板多适配3-12V低压直流供电场景，可搭载发光二极管、限流电阻、开关元件与供电接口，实现周期性通断的闪光输出，无需额外外接复杂控制模块即可完成基础闪光功能，适合批量组装的小型电子警示产品使用。

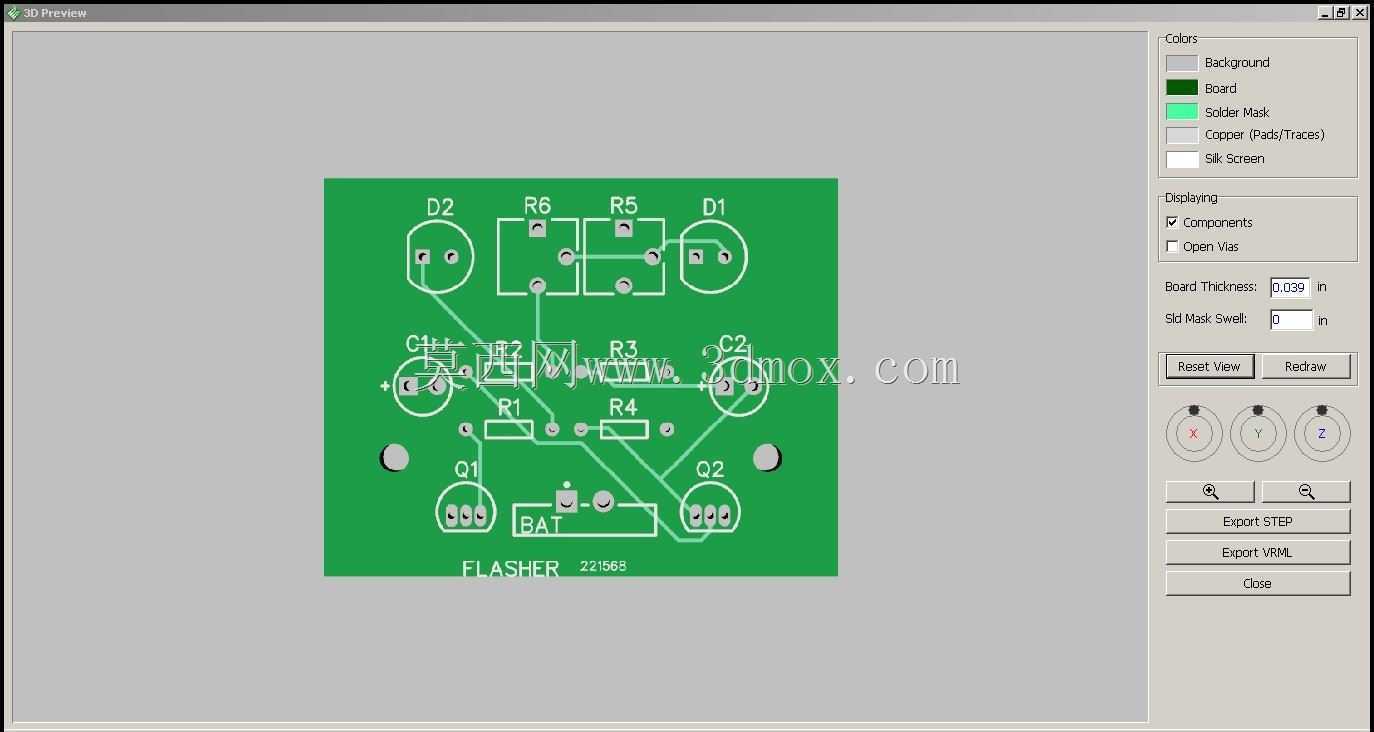

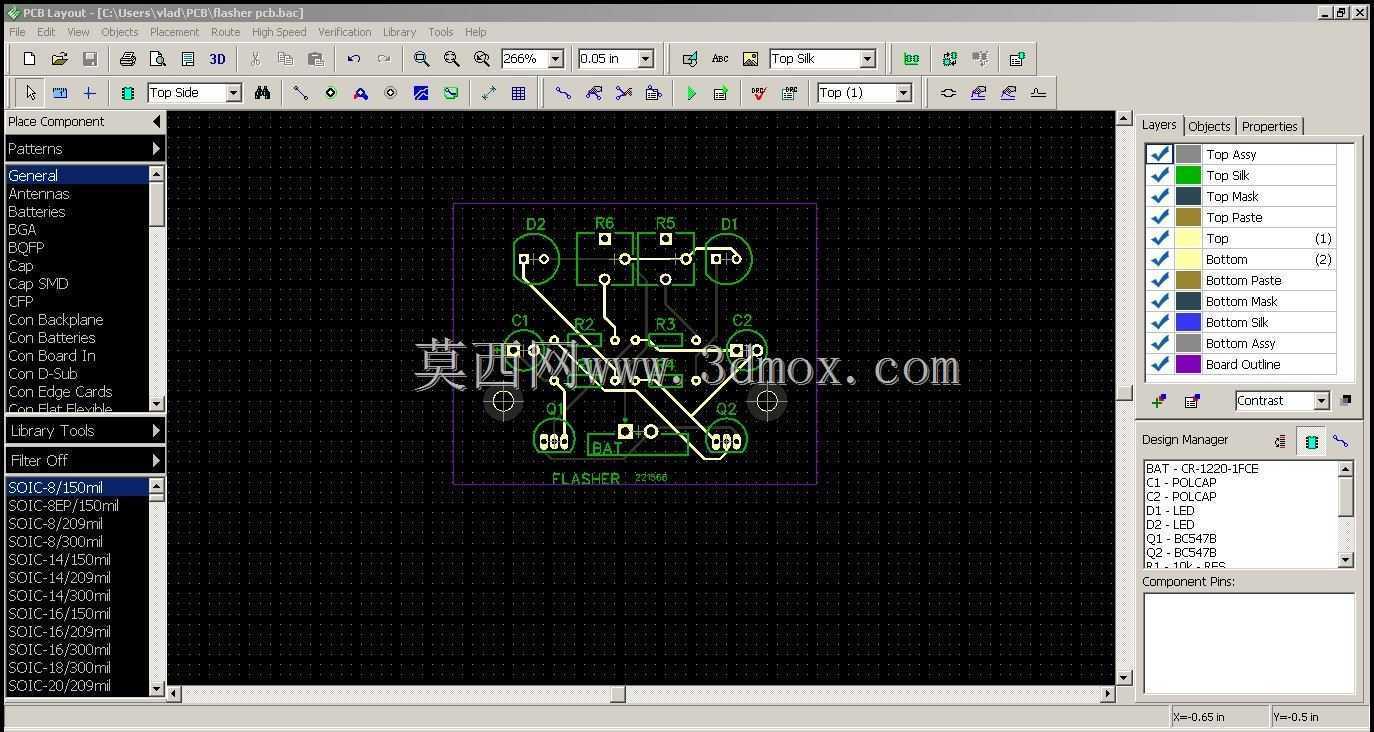

　　设计过程中优先考虑了元器件布局的合理性，所有直插元器件的焊盘间距均按照常规直插元件的引脚尺寸预留，电阻、二极管类元件的引脚跨距统一适配常用2.54mm网格标准，既方便手工焊接组装，也能适配小型波峰焊的批量生产要求。板上预留的BAT接口对应电池供电接入位，Q1、Q2位置为三极管安装位，R1-R6为不同阻值的限流与偏置电阻，D1、D2为发光二极管安装位，C1、C2为滤波电容位，SW为触发开关位置，所有元件的排布避开了板边的安装孔位，不会出现元件干涉安装固定的问题。

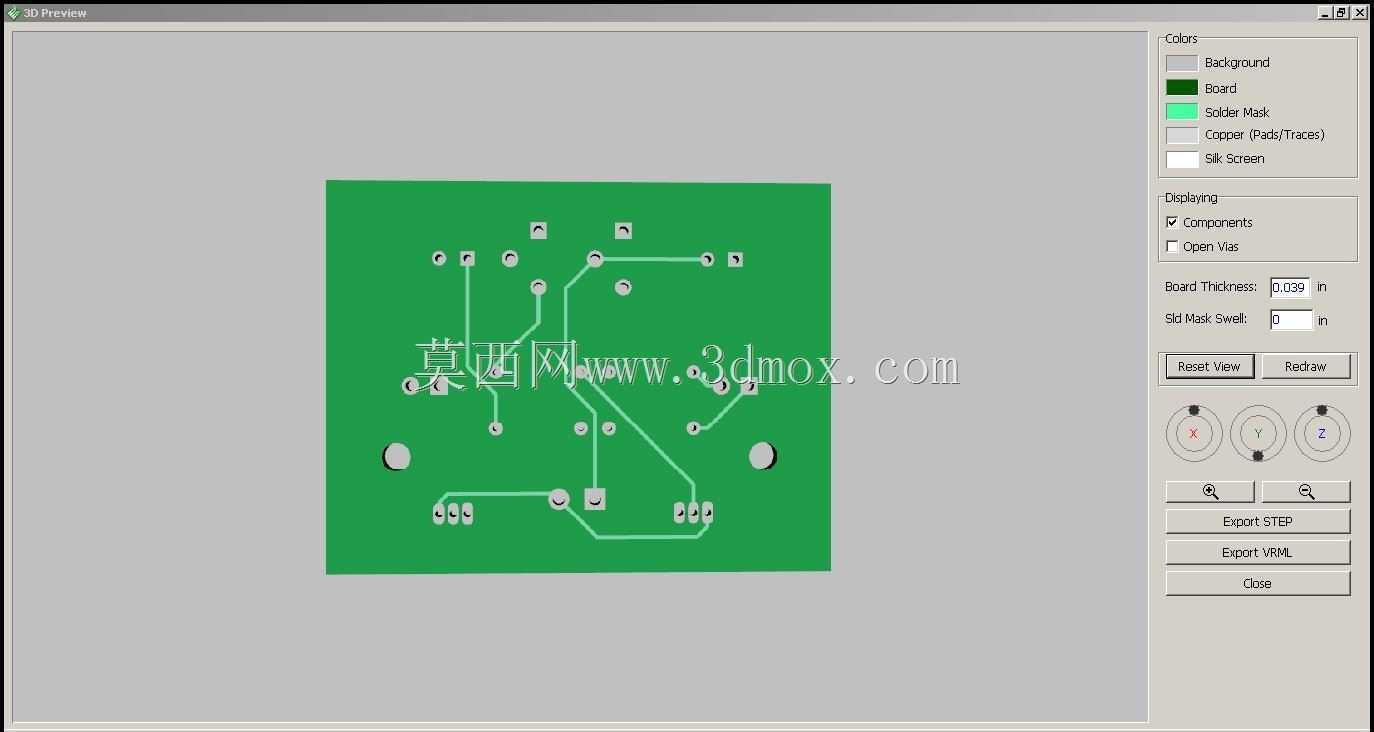

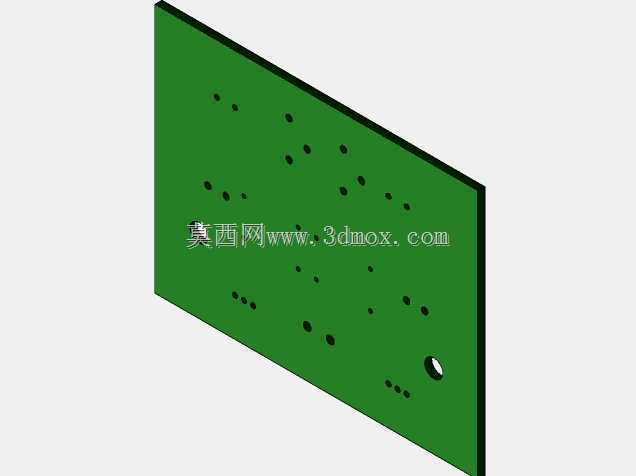

　　电路板外形采用矩形切角设计，四个角预留了圆形安装通孔，安装孔中心距板边留有足够的安全距离，安装时可通过M3螺丝直接固定在设备壳体的预留柱位上，无需额外设计固定支架。板边到最外侧元件焊盘的距离满足常规PCB加工的最小工艺边要求，生产时无需额外添加工艺边即可完成冲压成型，降低加工成本。板上的走线宽度按照低压小电流场景设计，电源线与信号线的线宽区分设置，既满足载流要求，也避免走线过宽造成的板面空间浪费。

　　从安装边界来看，电路板整体厚度适配常规1.6mm玻纤板规格，所有直插元件焊接完成后，元件本体最高高度不超过8mm，适配壳体内部10mm以上的净空安装空间，不会出现元件顶壳的问题。供电接口与开关位置均排布在板边靠近壳体开孔的位置，组装时无需额外飞线即可完成外部操作件与供电件的连接，减少组装工序。电路设计上采用多谐振荡的基础电路原理，通过电阻电容的参数匹配调整闪光频率，可根据实际使用需求更换对应阻值的电阻与容值的电容，实现不同闪烁频率的调整，无需改动电路板的整体布局。

　　板面的丝印层清晰标注了每个元件的标号与极性方向，二极管、电容类有极性要求的元件均在丝印上标注了极性标识，焊接时可快速识别元件安装方向，减少焊接错误率。焊盘设计采用常规圆形焊盘，孔径适配不同线径的元件引脚，既保证元件插装顺畅，也能保证焊接时的焊锡浸润效果，减少虚焊问题。电路板的覆铜设计采用接地覆铜方式，提升电路的抗干扰能力，避免外界电磁干扰影响闪光频率的稳定性，在靠近供电接口的位置预留了滤波电容的安装位，可进一步滤除供电端的电压波动，保证电路工作稳定。

　　实际组装测试过程中，该电路板可适配常规碳膜电阻、瓷片电容、普通小功率三极管与直插发光二极管，所有元件均为通用市售元器件，采购成本低，替换方便，不会出现专用元件采购困难的问题。电路板的布线避开了安装孔与板边，不会出现安装孔打断走线的问题，布线转角均采用圆弧或45度转角处理，避免直角走线造成的信号反射与应力集中问题，提升电路板的长期使用可靠性。对于需要批量生产的场景，该电路板的布局可直接适配SMT贴片加工的要求，将直插元件替换为贴片元件时，仅需调整对应焊盘尺寸即可，无需重新规划整体布局，具备较好的设计延展性。
