法兰式轴端连接转向关节结构设计

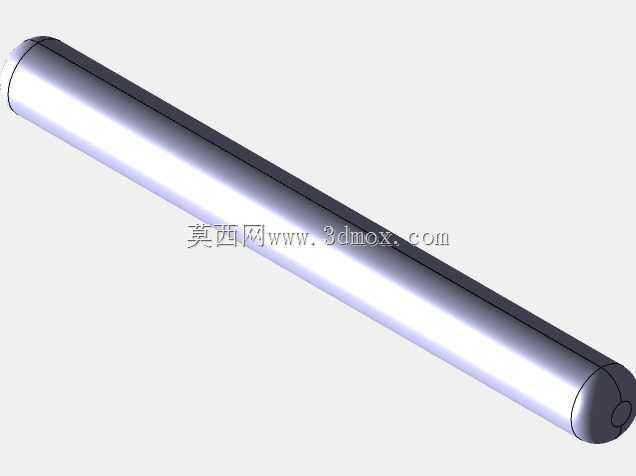

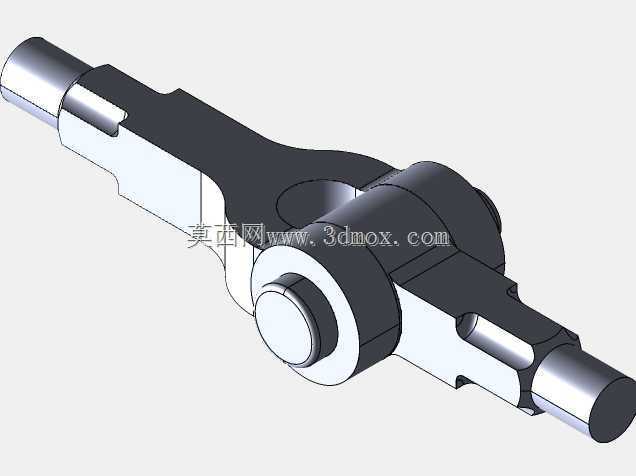

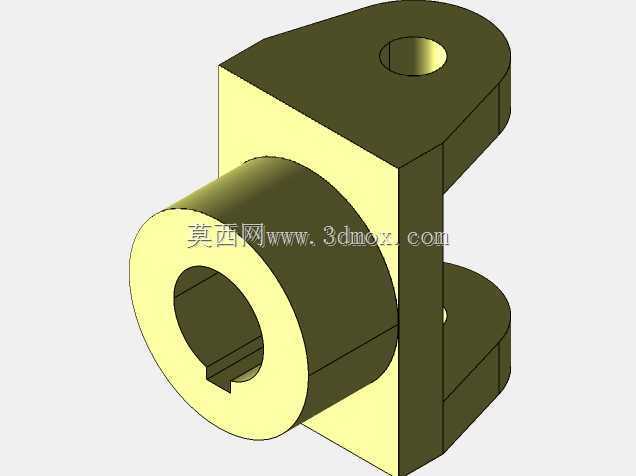

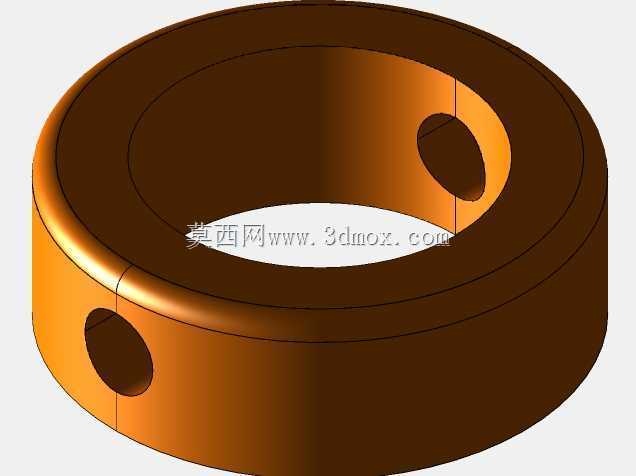

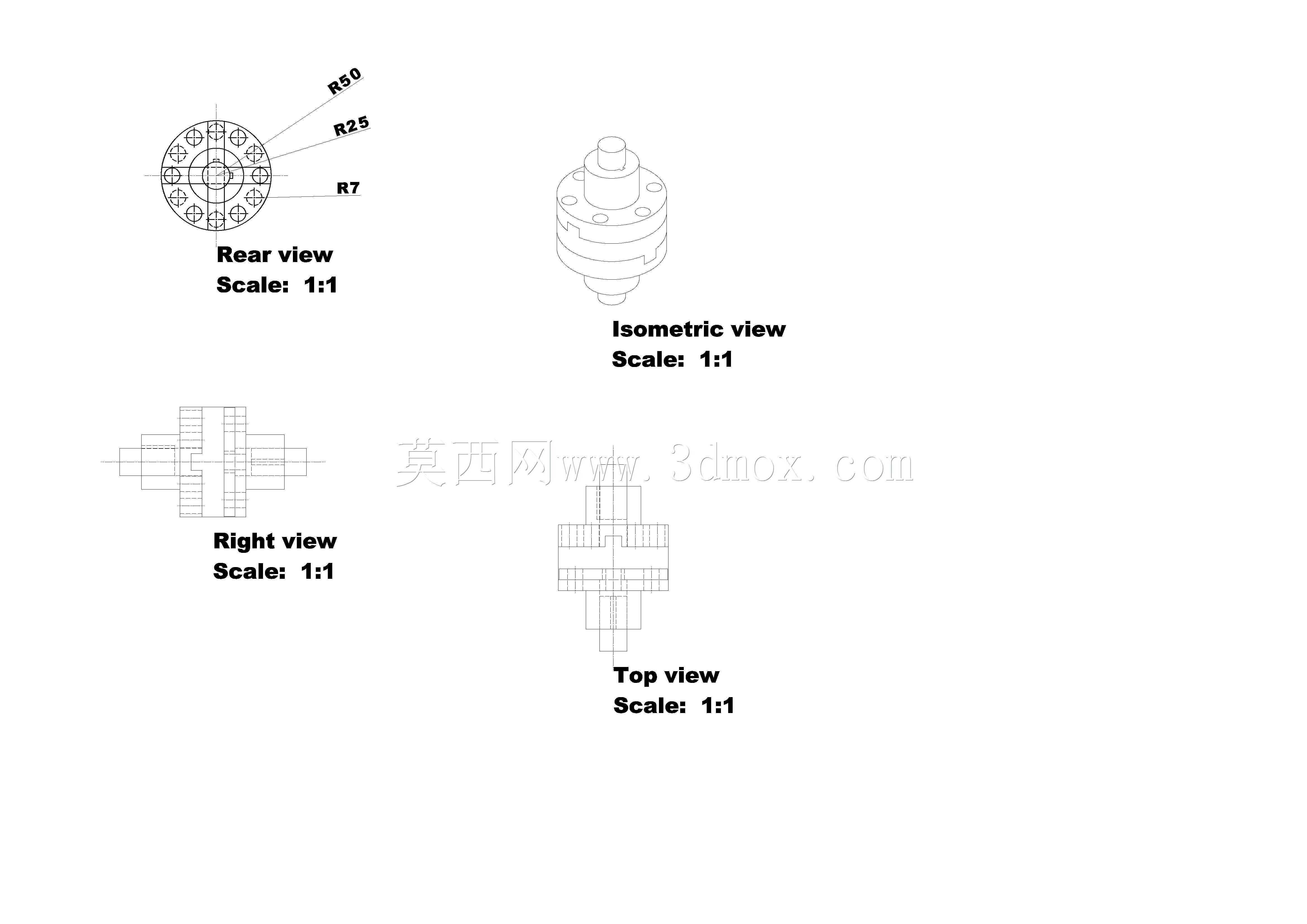

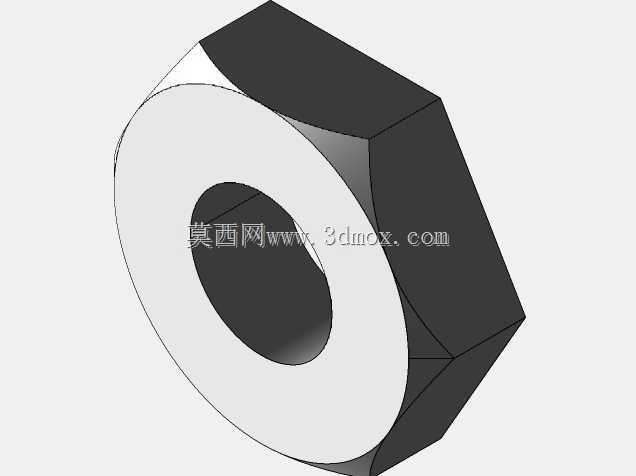

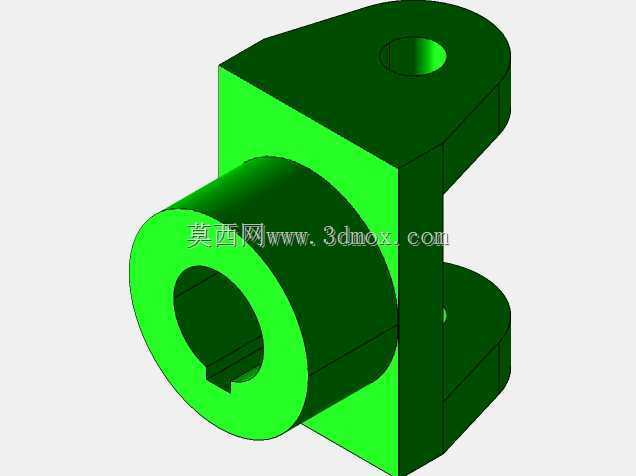

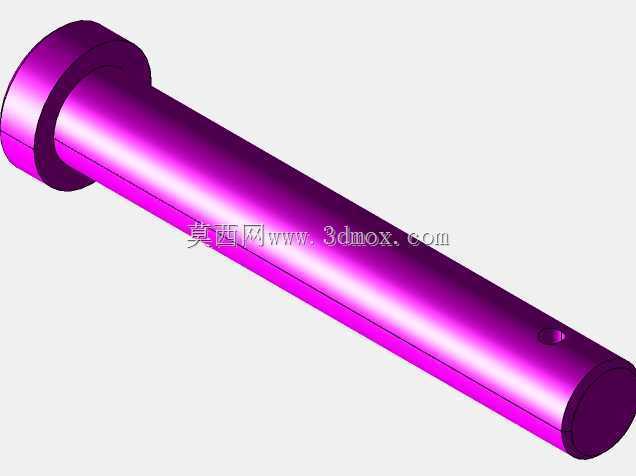

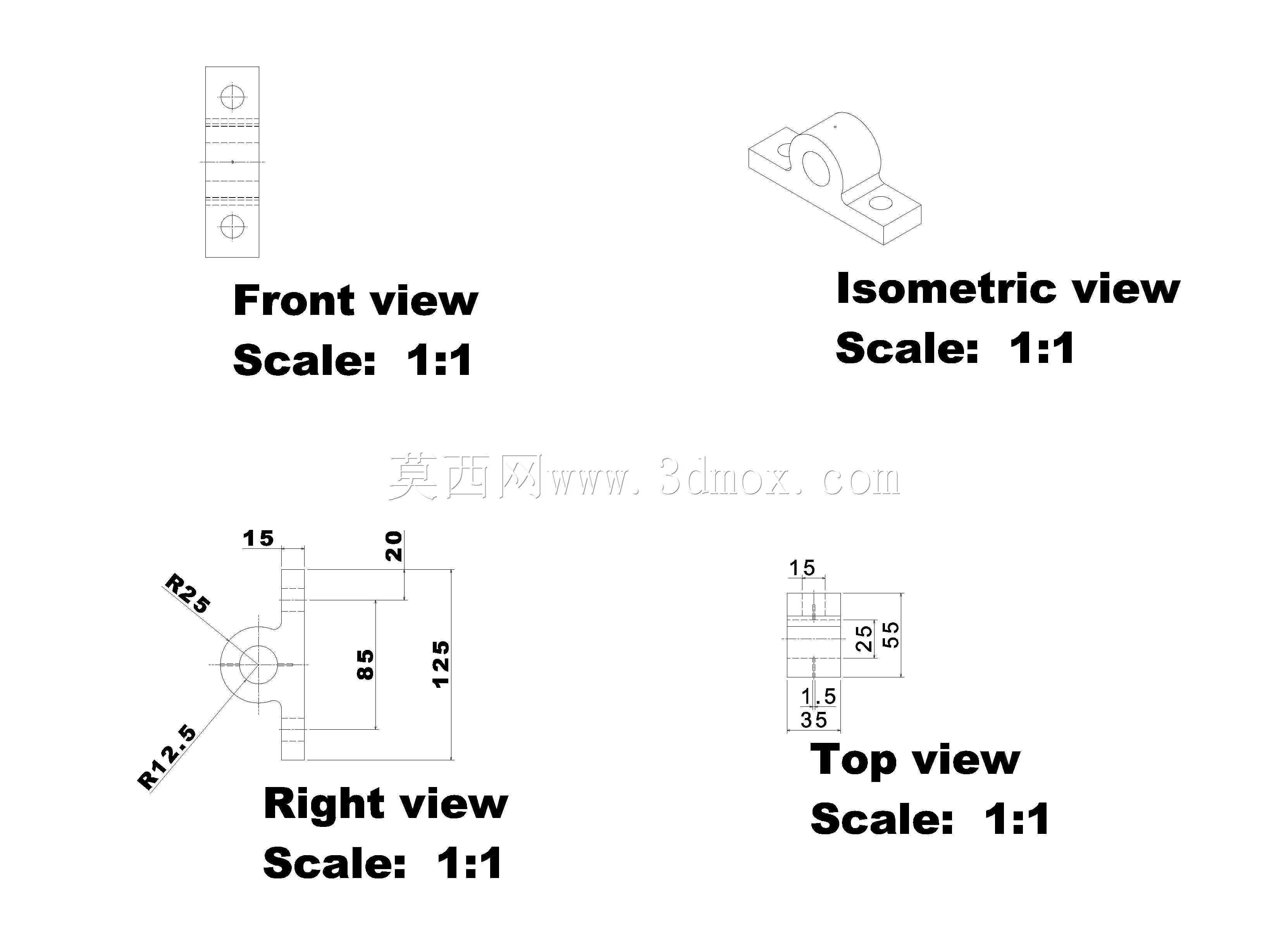

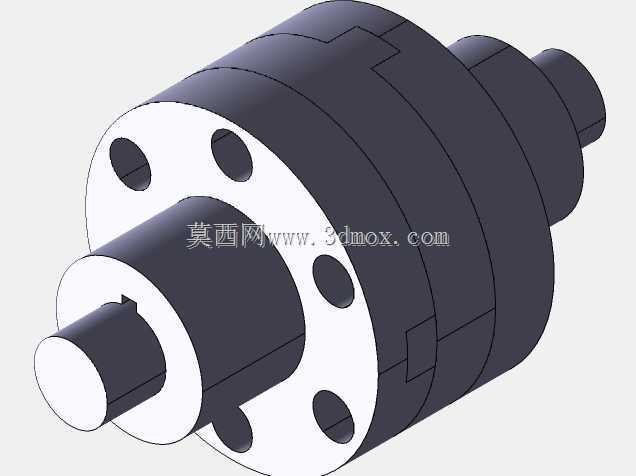

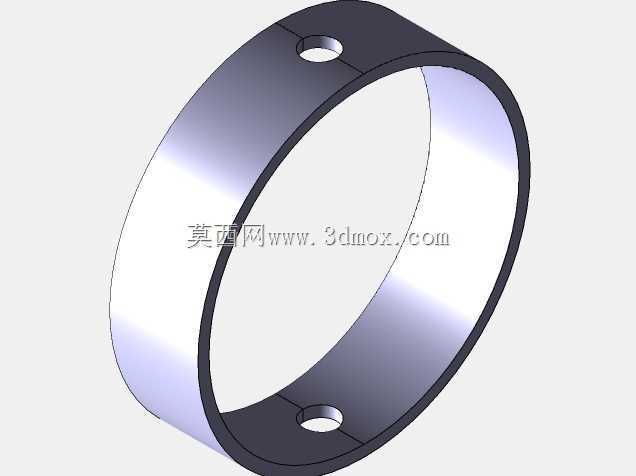

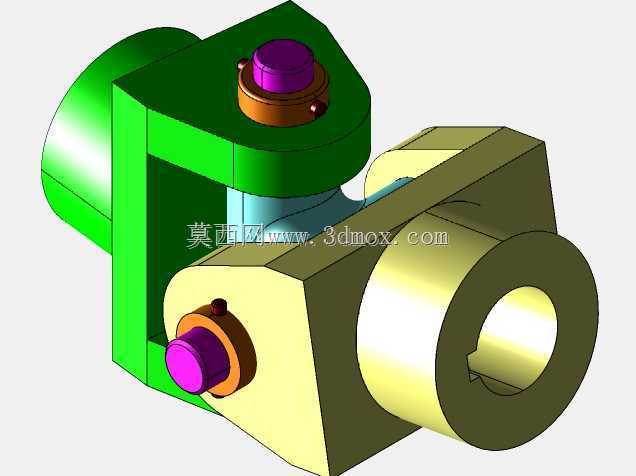

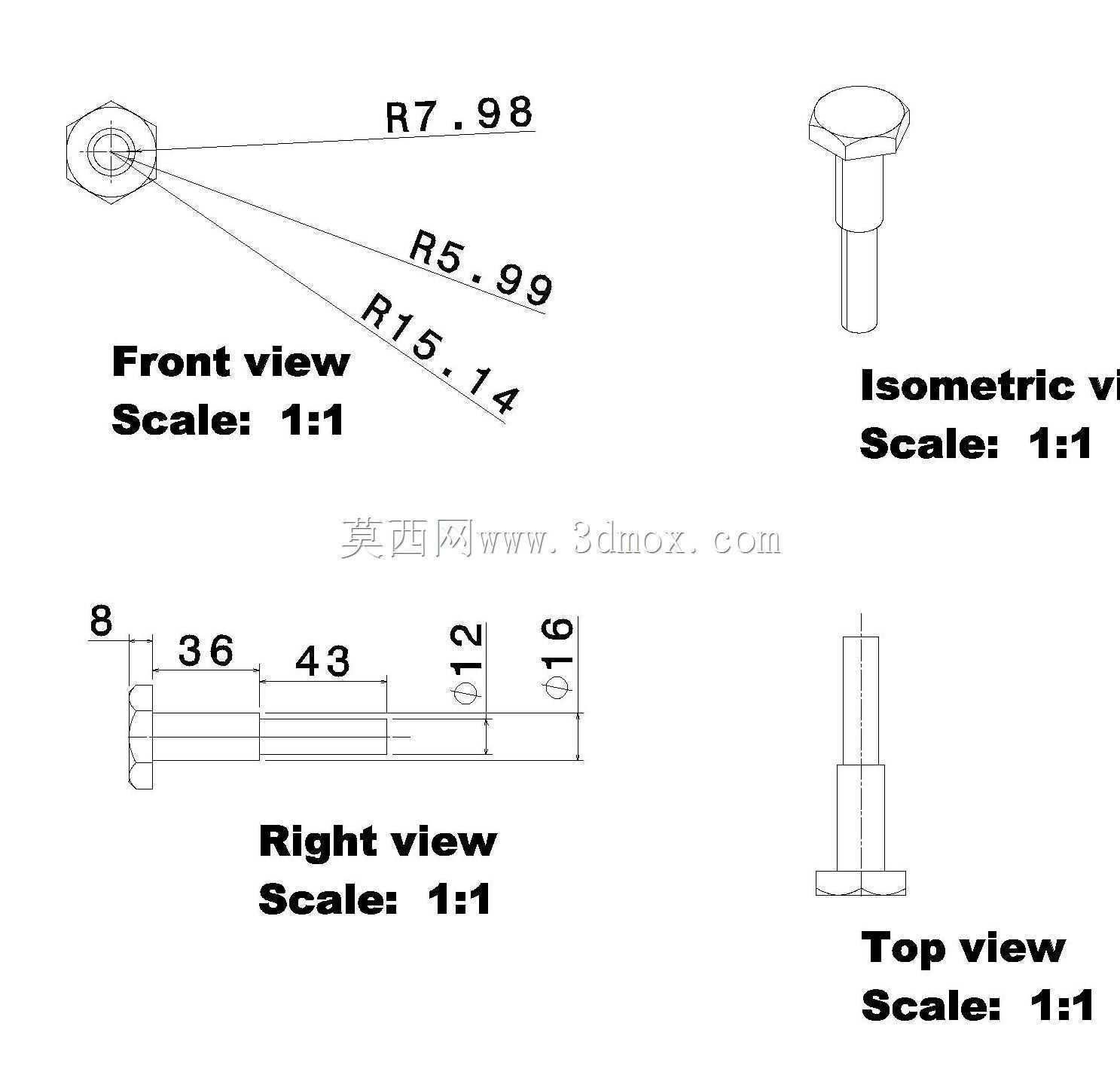

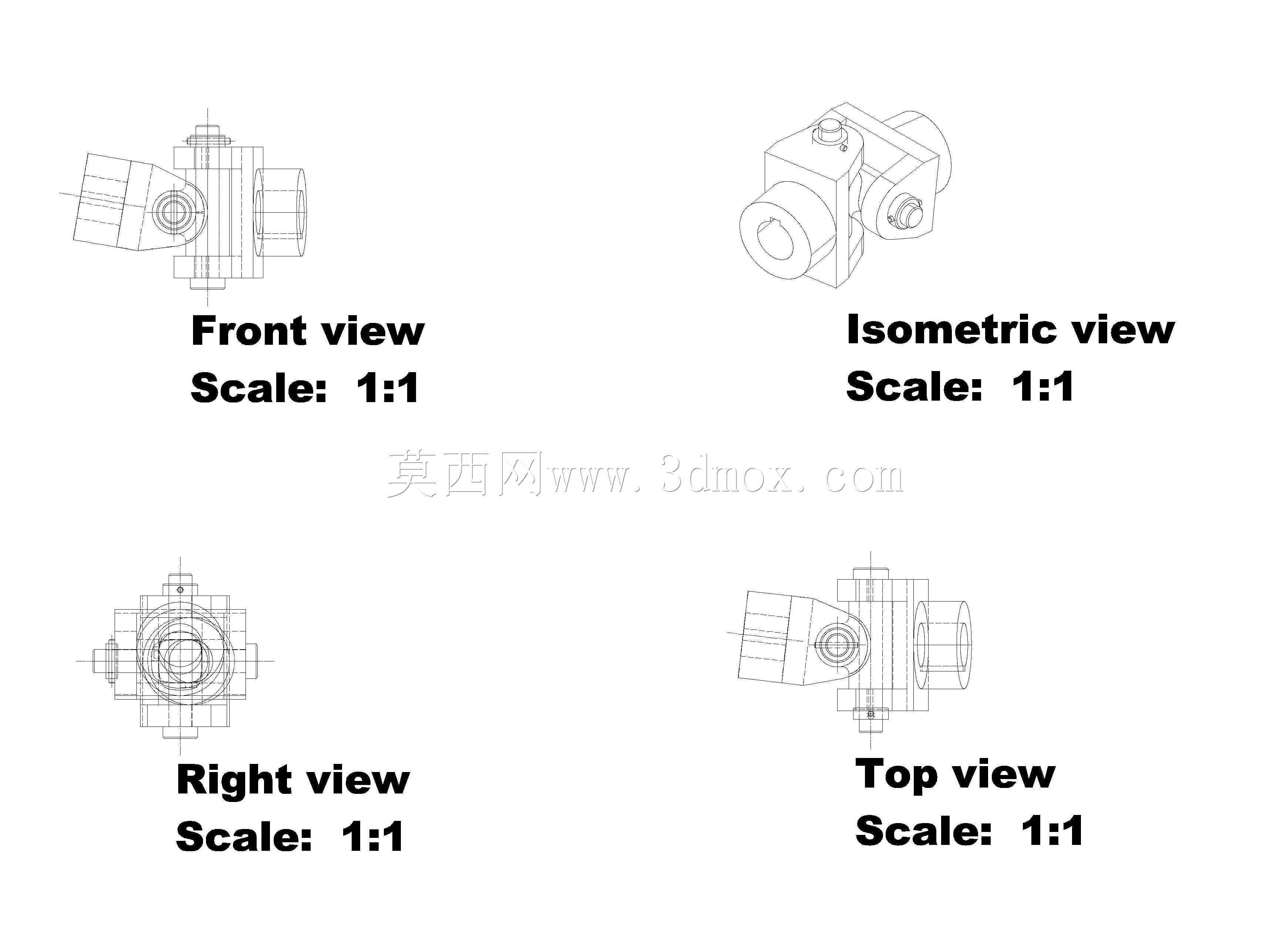

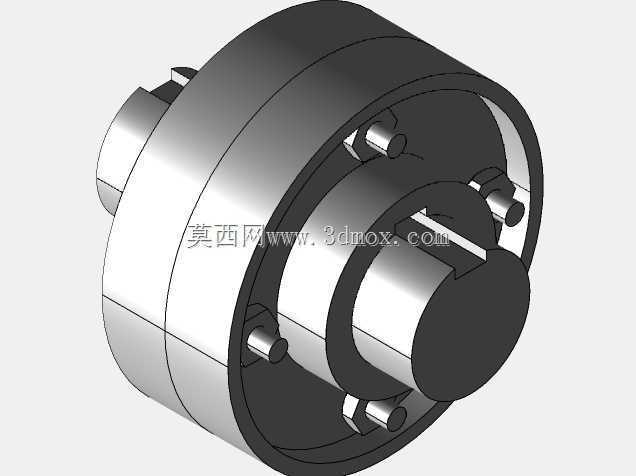

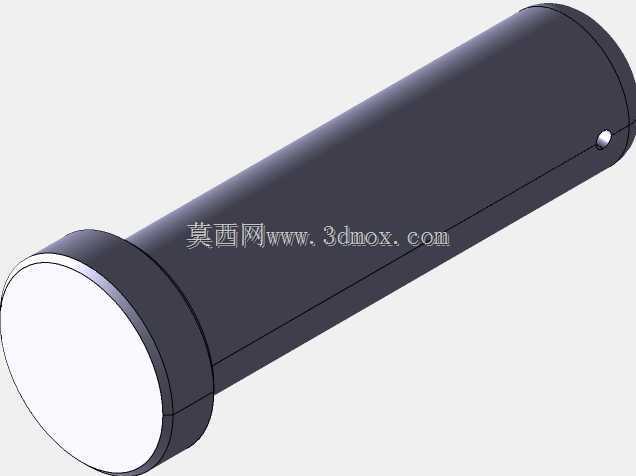

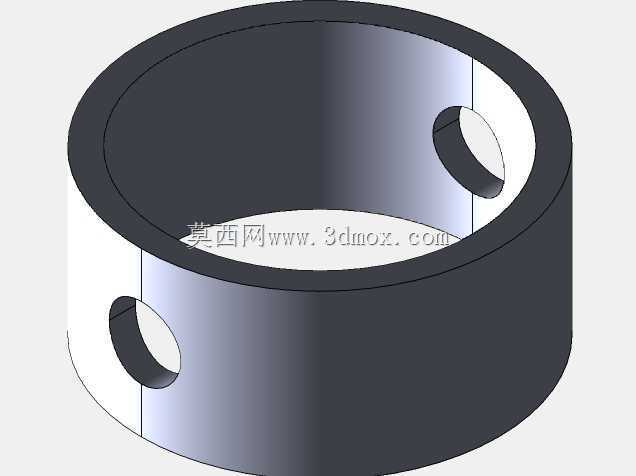

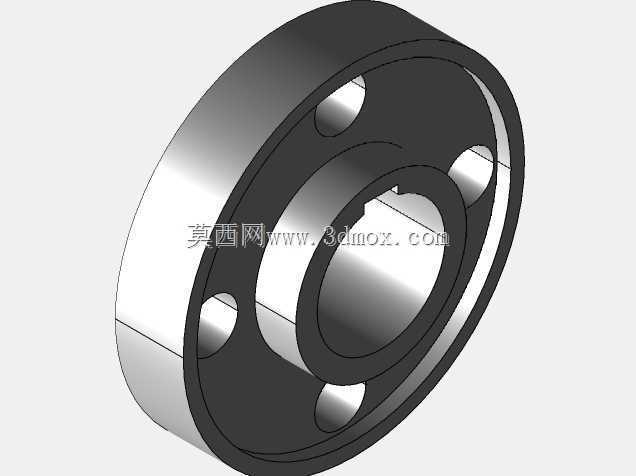

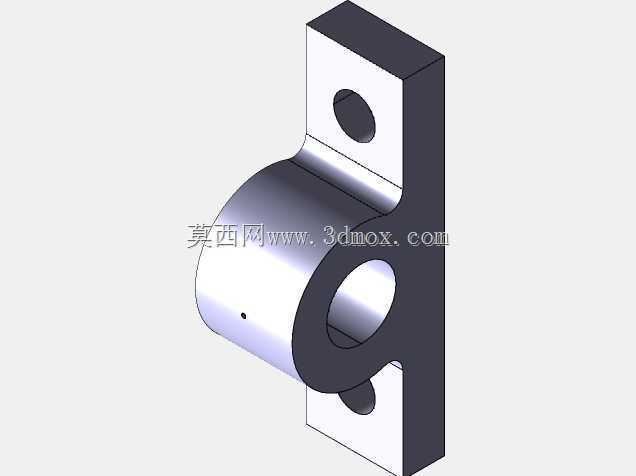

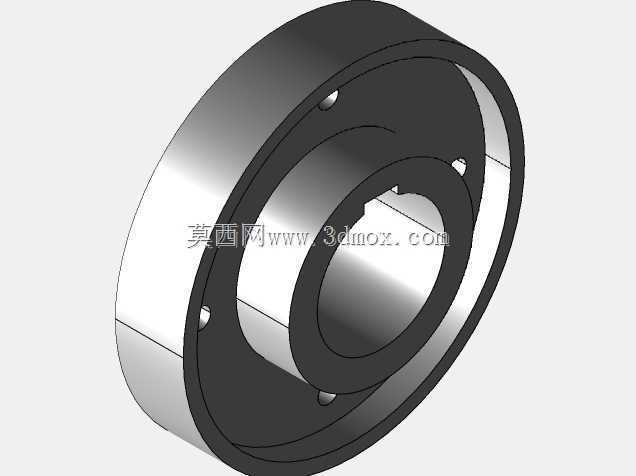

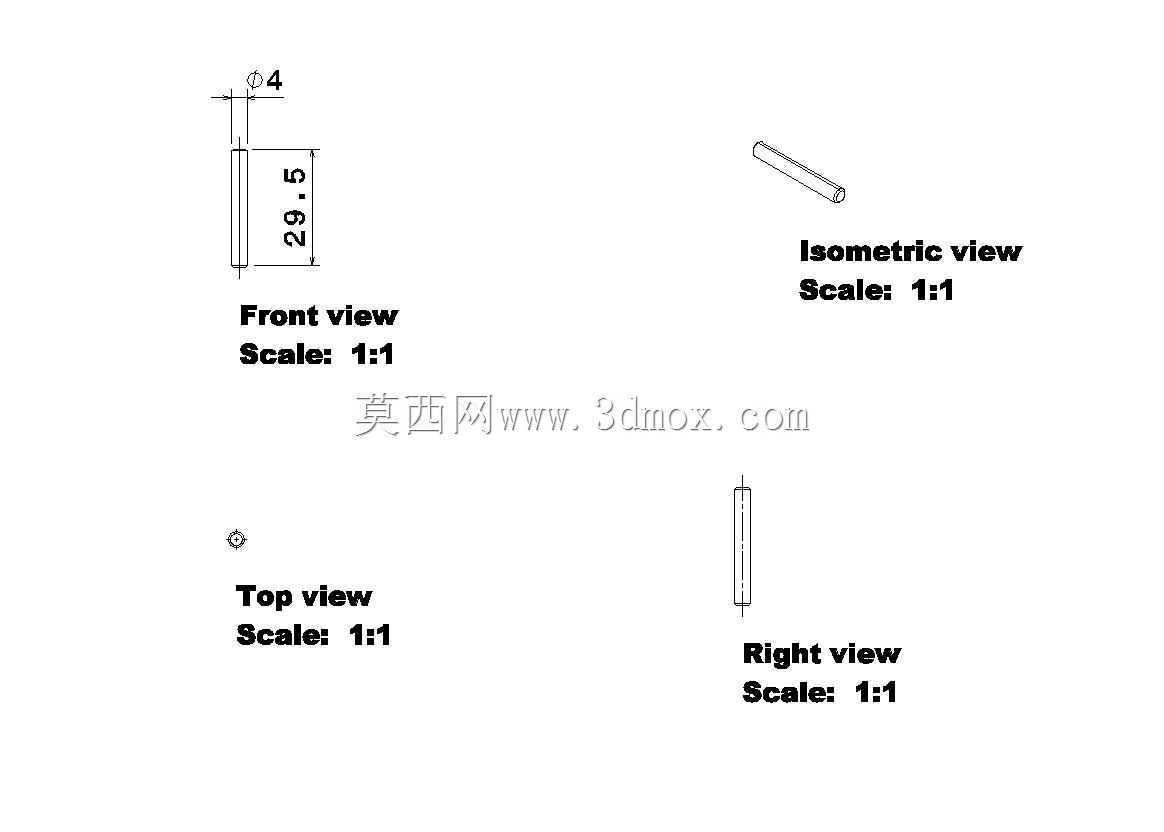

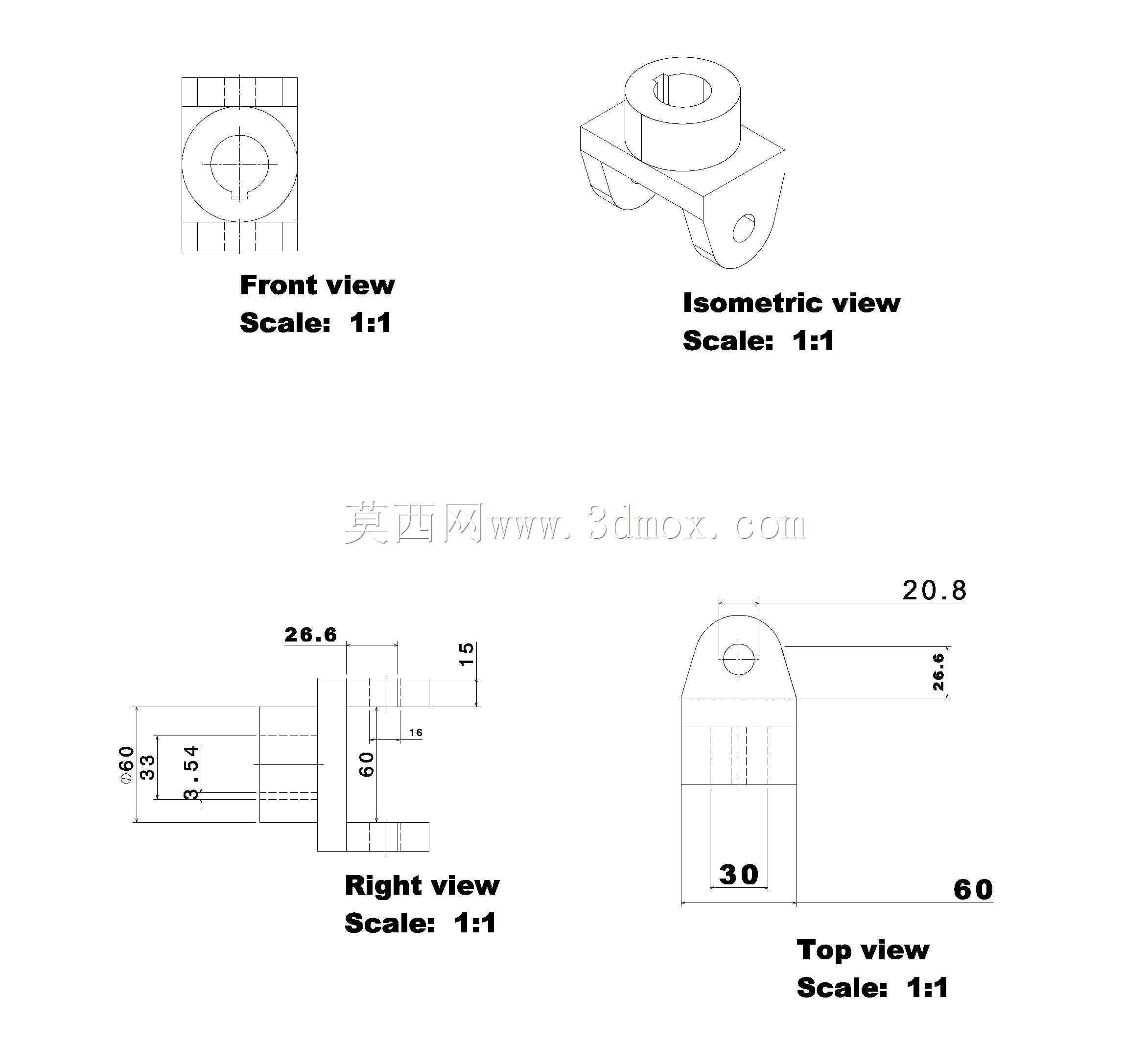

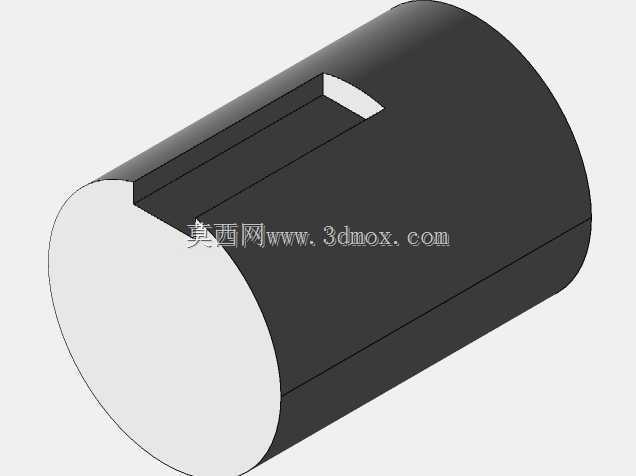

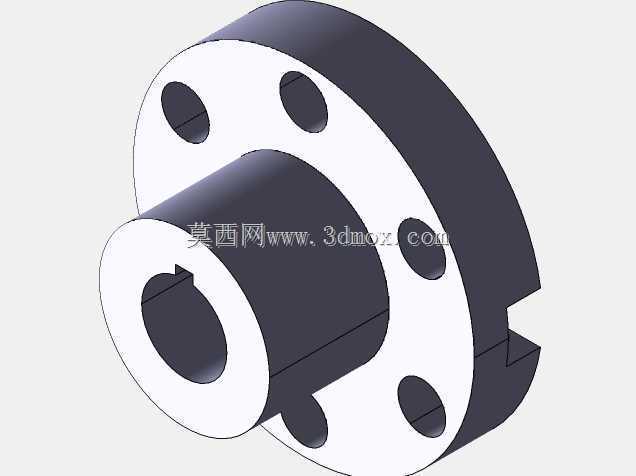

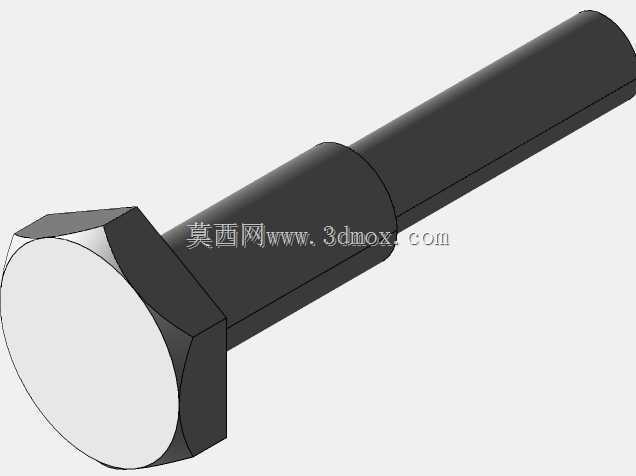

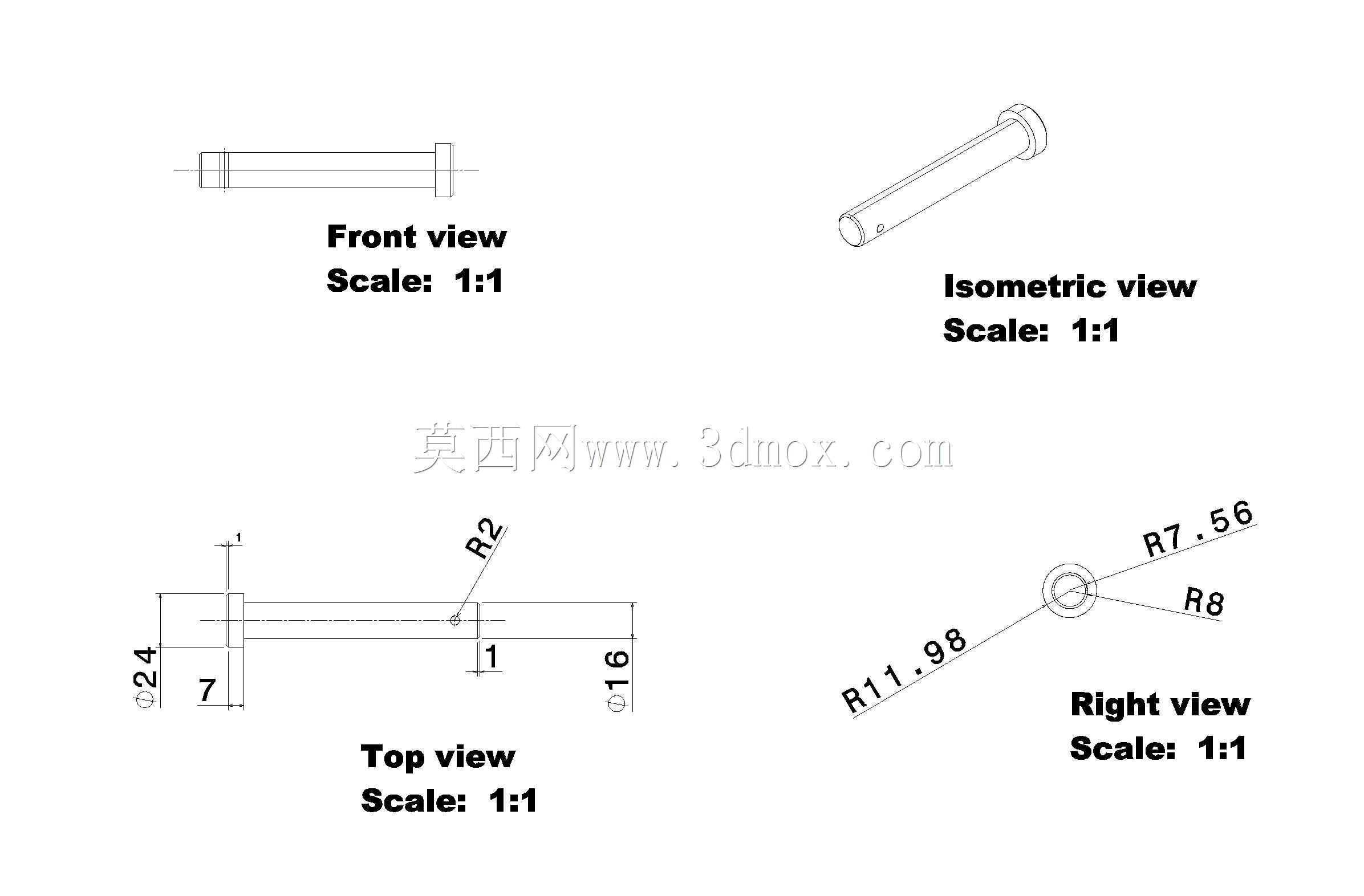

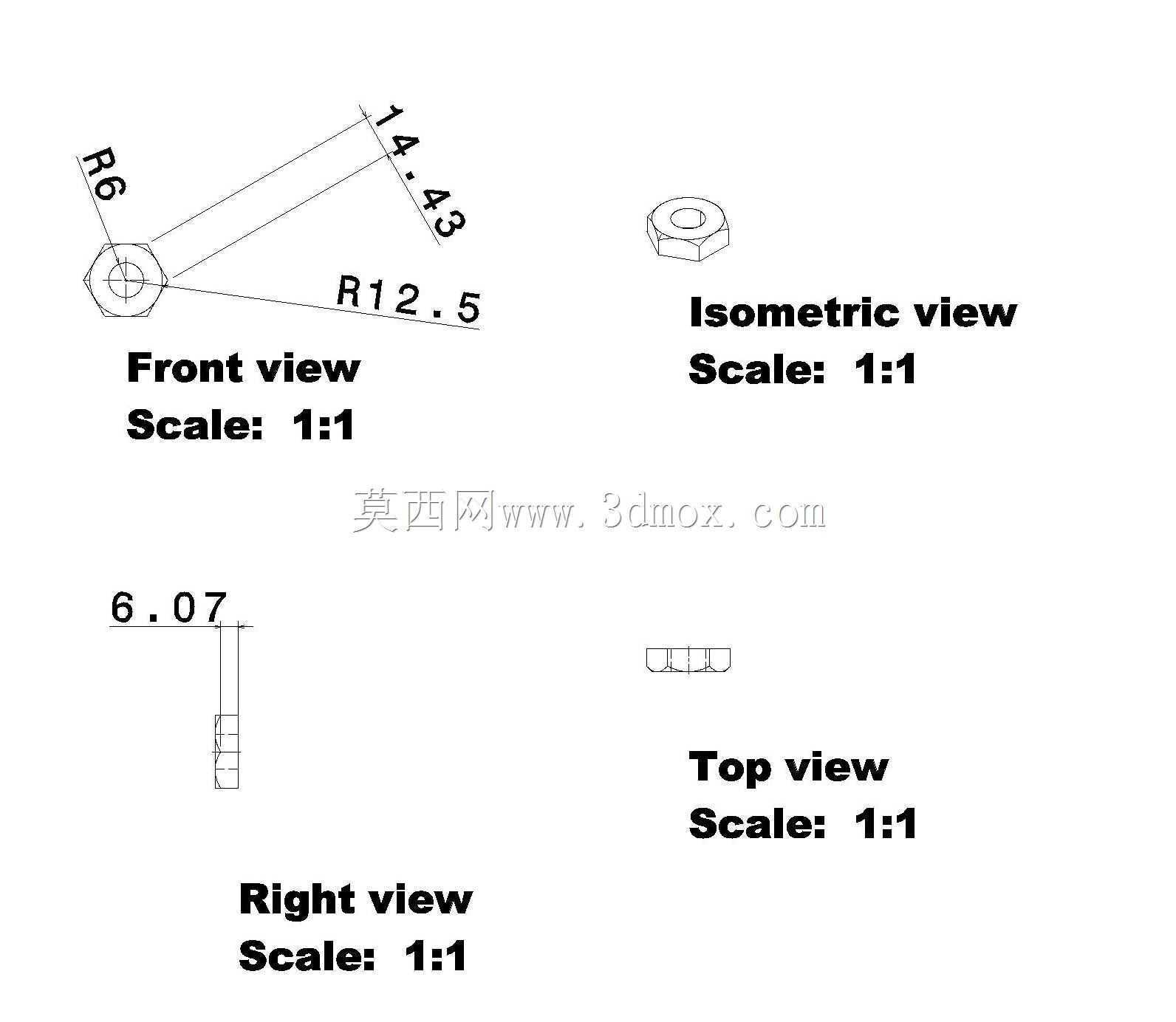

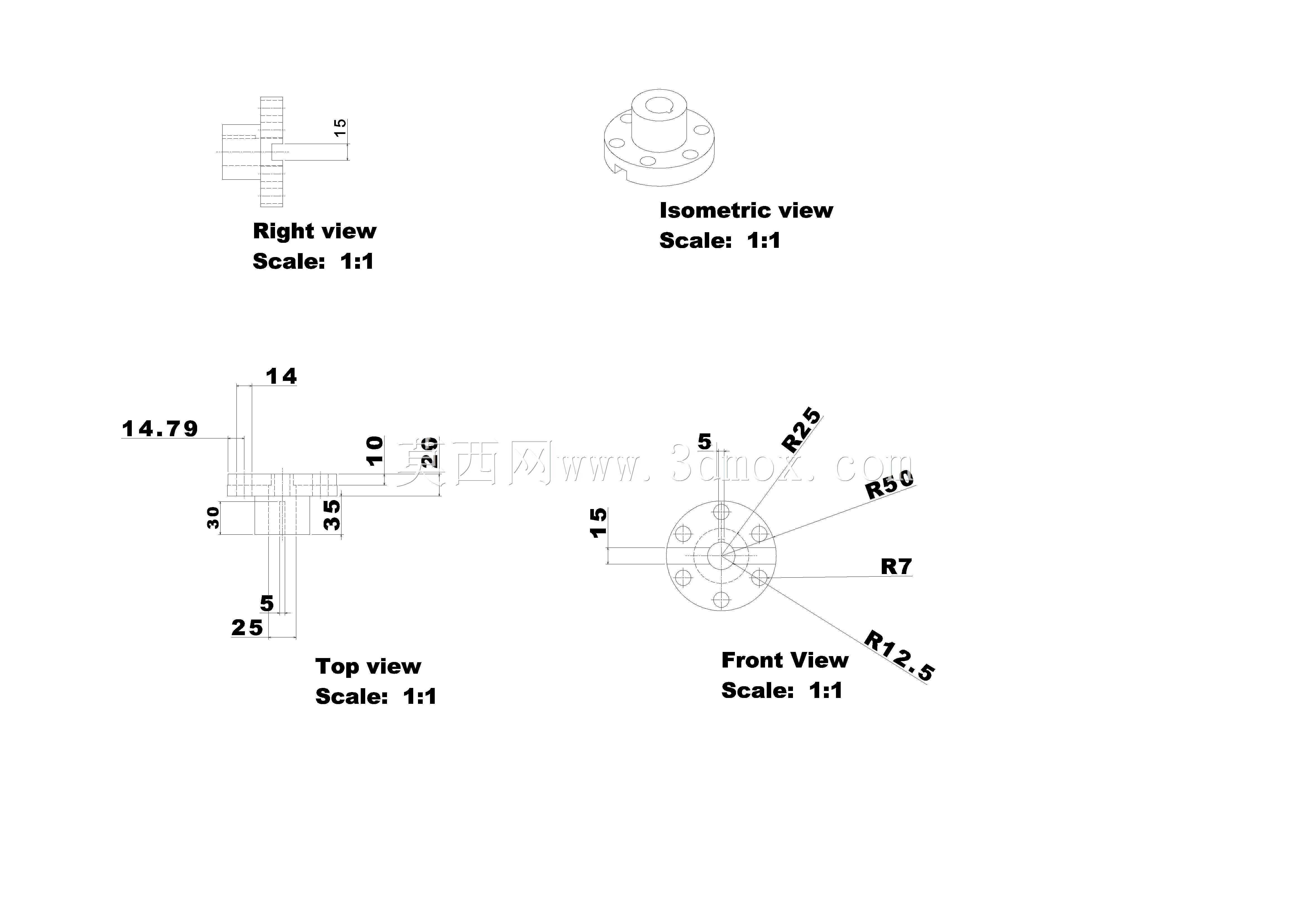

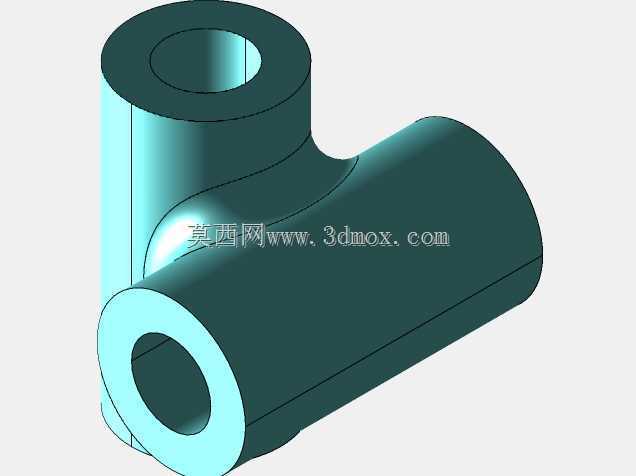

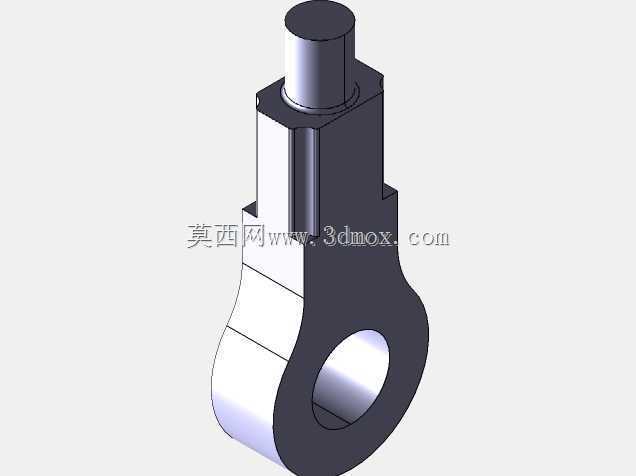

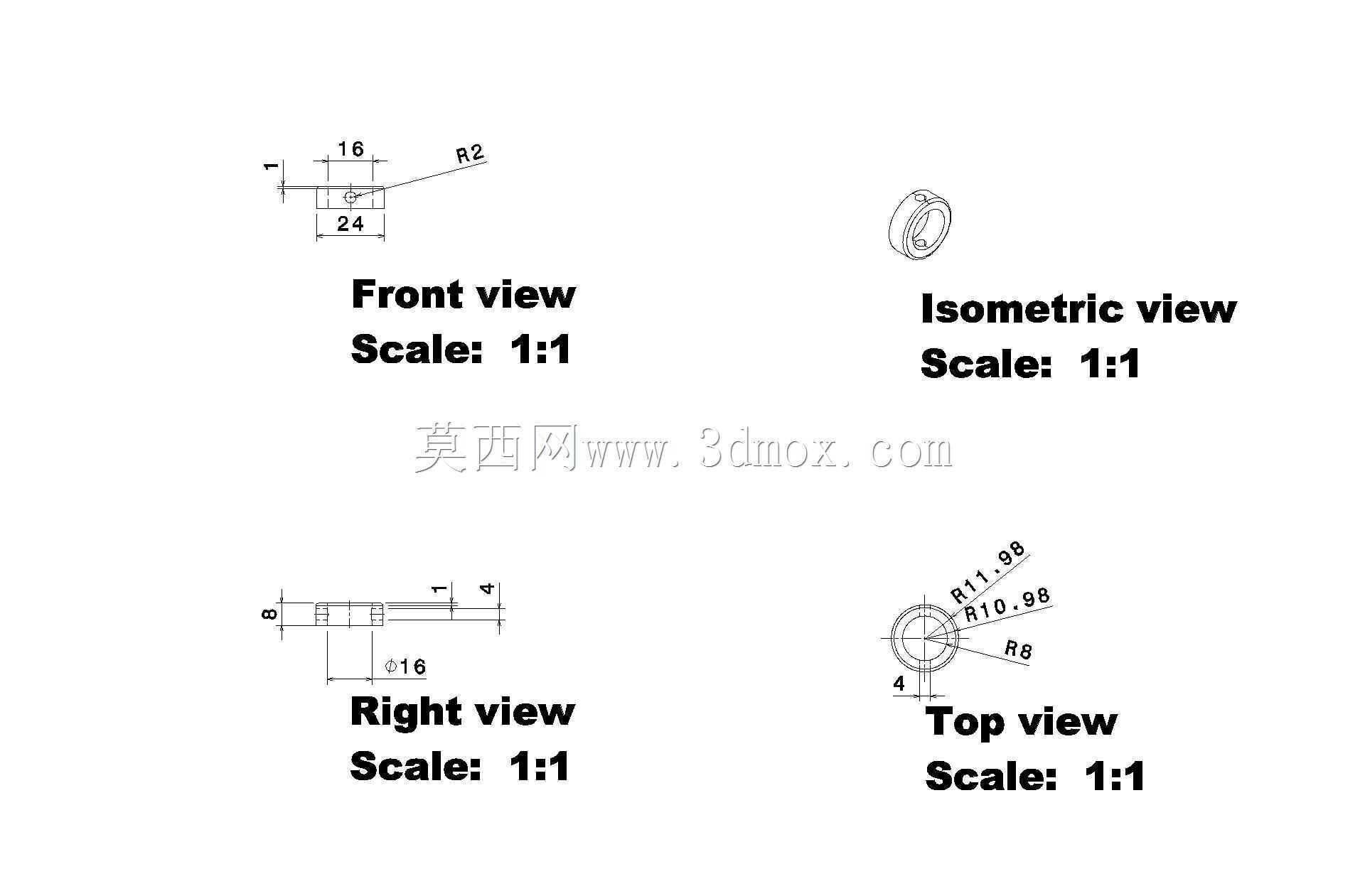

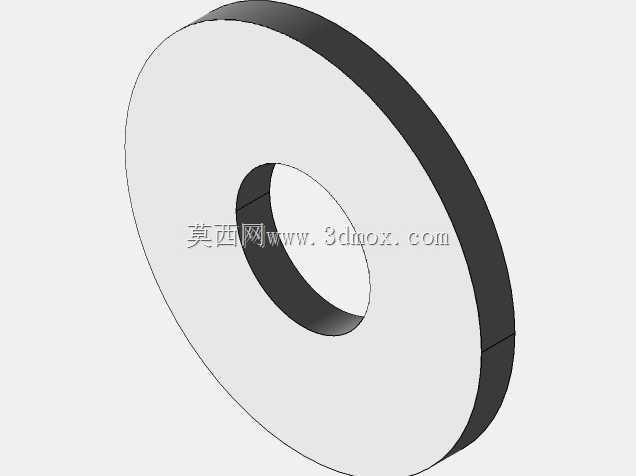

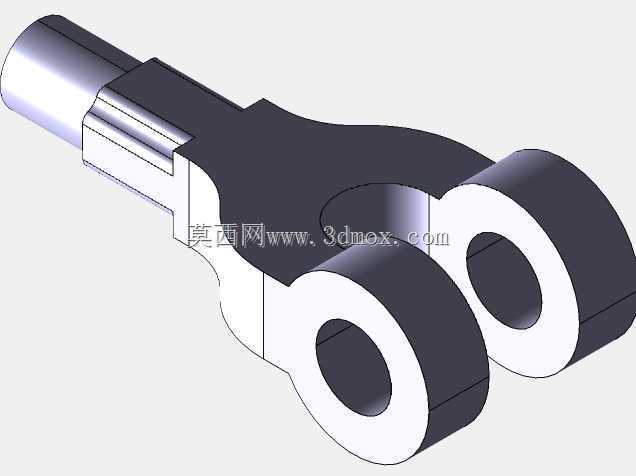

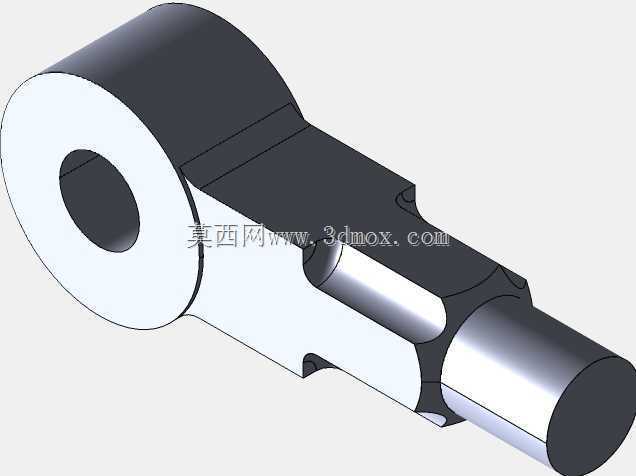

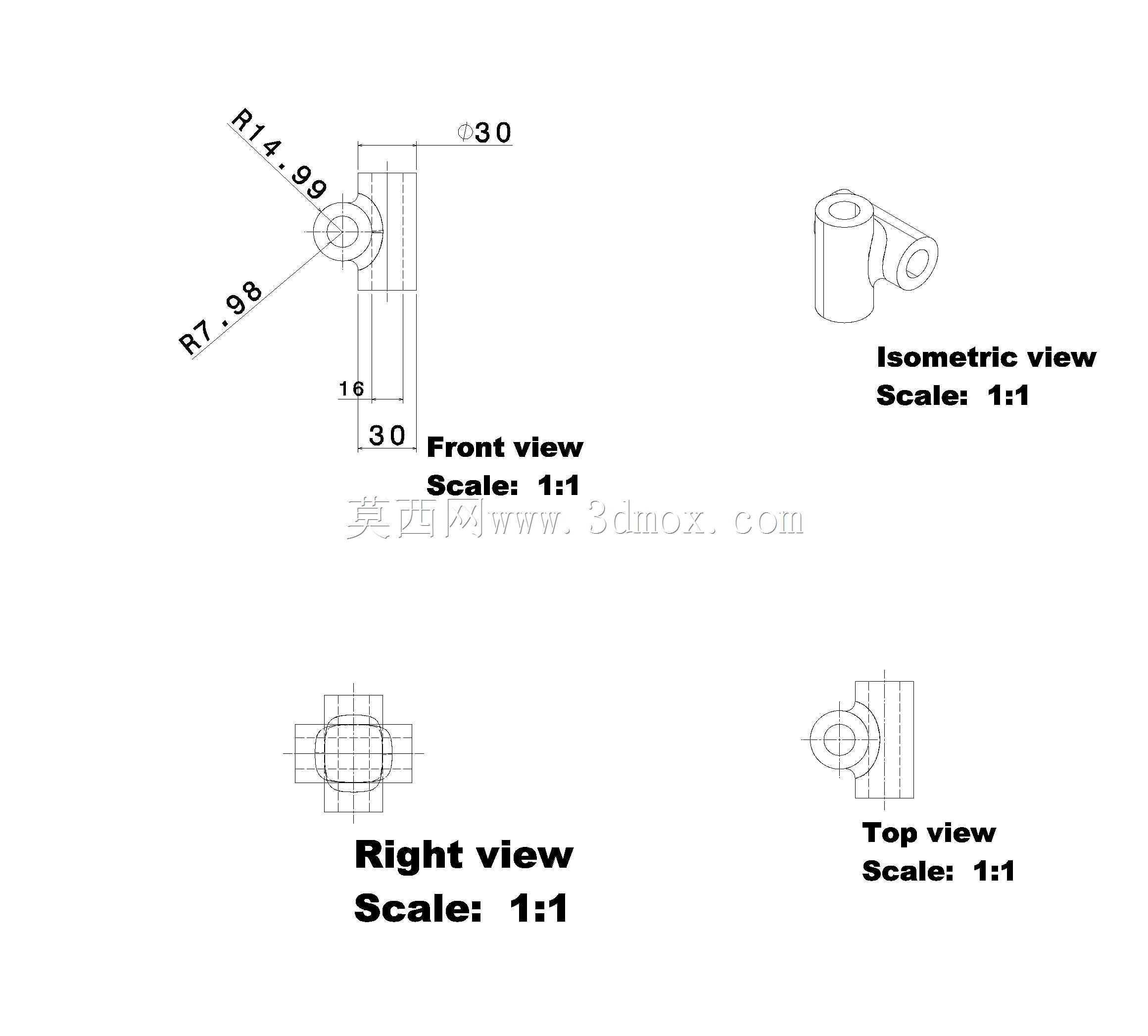

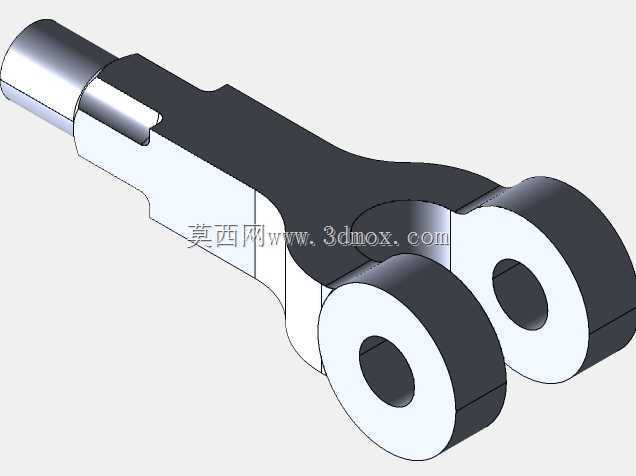

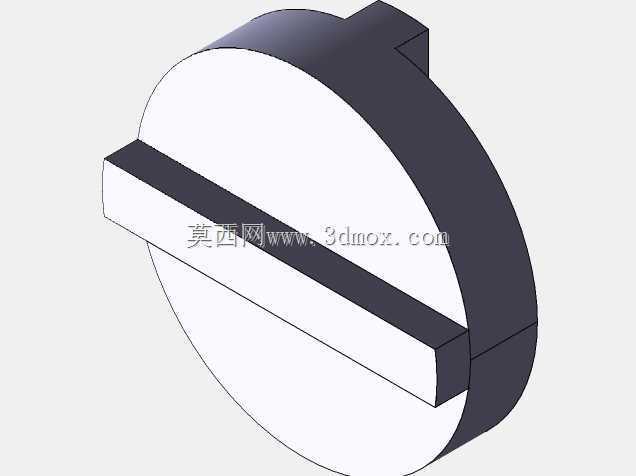

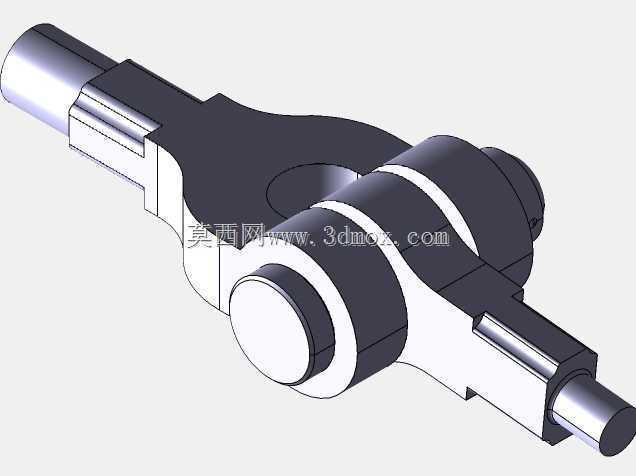

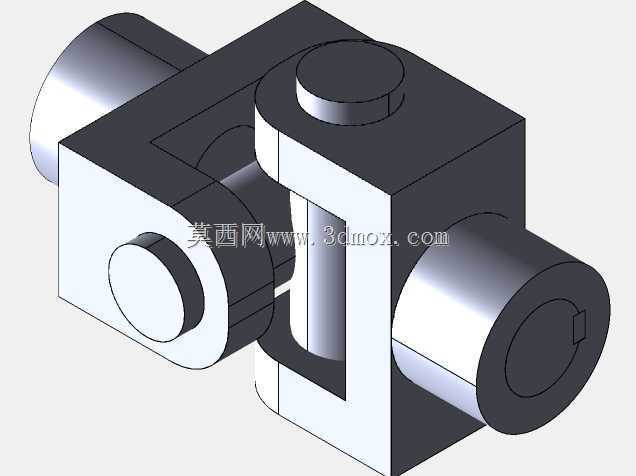

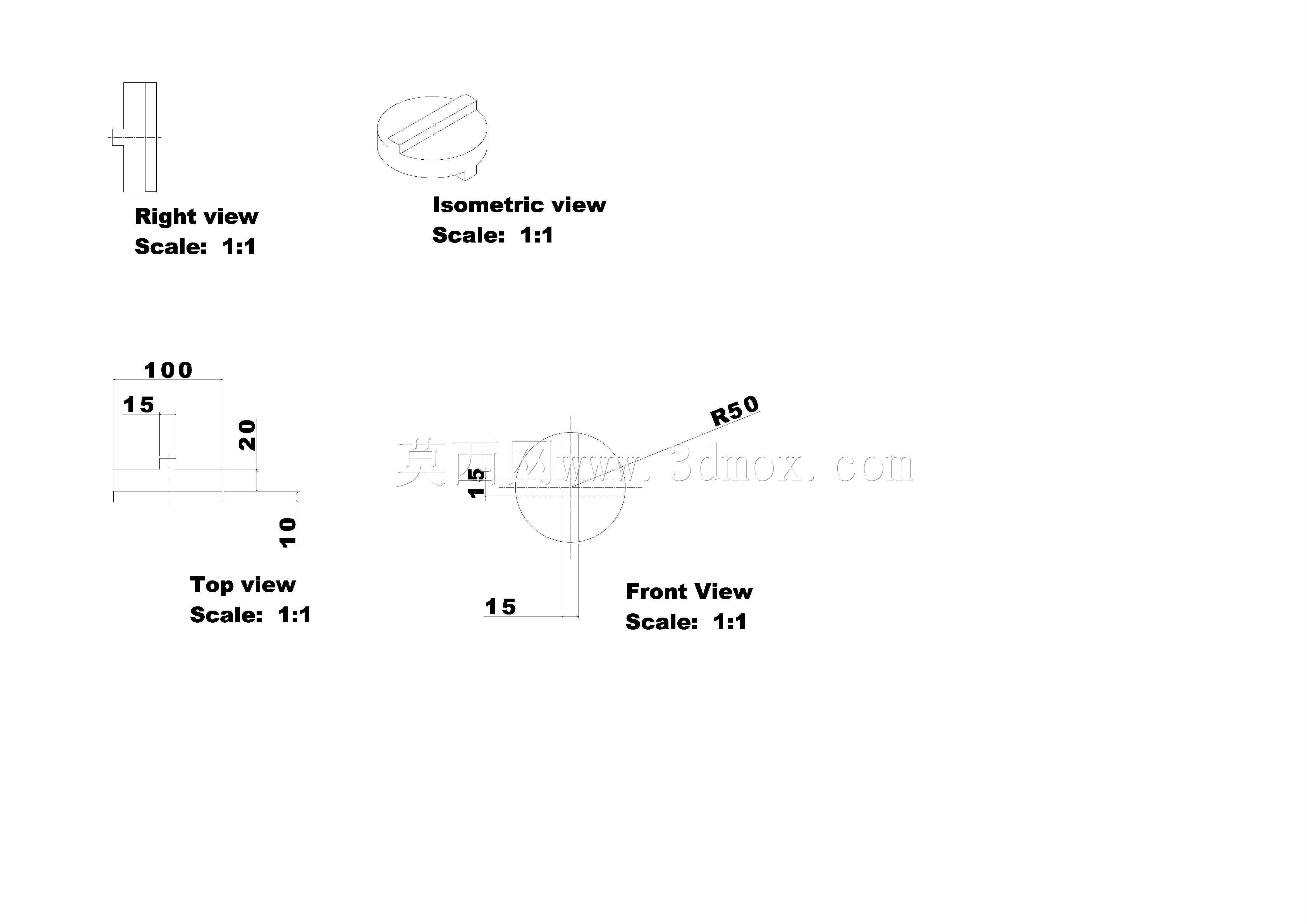

　　这类带法兰安装面的轴端转向关节，常被用在动力传输路径需要小角度偏摆补偿的工况里，比如小型输送线的动力输出端、非标自动化设备的传动轴对接位置，还有工装夹具的角度调节连接部位，能在两轴存在少量同轴度误差、或者工作中需要小幅角度偏转的时候，持续稳定传递扭矩，不会因为轴系的微小错位出现卡滞、磨损加剧的问题。从结构设计逻辑来看，整个零件采用一体化阶梯轴加法兰盘的布局，法兰端均匀分布六个安装通孔，孔位做了等角度圆周排布，能保证安装时螺栓受力均匀，对接配套法兰面的时候，不需要额外做对位标记，任意孔位对齐都能完成装配，降低现场安装的对位难度。轴段部分做了三级阶梯设计，最外端的细轴段用来对接配套的传动套或者轴承内圈，中间的轴肩做定位面，

　　装配时能直接顶住配套零件的端面，不需要额外加装轴套调整轴向位置，最靠近法兰的粗轴段承担主要的扭矩传递作用，轴径比外端轴段大30%左右，能在相同材料强度下提升抗扭截面系数，避免长期交变扭矩作用下出现轴根断裂的问题。关节的转动配合面做了隐藏式的腔体设计，转动副藏在法兰后方的壳体内，日常使用时外界的粉尘、切削液不容易进入配合间隙，能减少维护时的润滑频次，适合用在有少量粉尘、轻度油污的车间工况里，不需要额外加装防尘罩就能满足常规防护需求。安装边界方面，法兰盘的外径尺寸控制在适配常规6孔法兰对接的标准范围内，安装孔的中心圆直径和通用工业联轴器的安装尺寸保持一致，选型替换时不需要重新加工对接端的法兰孔位，能直接替换同规格的老式刚性接头，

　　降低设备改造的加工成本。整个零件的轴向总长度做了紧凑化设计，比同扭矩规格的万向联轴器短20%左右，适合安装空间局促、轴系伸出长度有限的设备位置，比如小型机床的辅助动力输出端、包装设备的送料辊连接位置，不会因为接头长度过大占用额外的设备内部空间。设计时特意在法兰端面和轴肩的衔接位置做了圆角过渡，没有采用直角清根的结构，能避免热处理或者长期受力时在应力集中位置出现裂纹，同时圆角过渡也能降低加工时的刀具损耗，普通数控车床一次装夹就能完成大部分外圆和端面的加工，不需要二次装夹找正，能提升批量加工的效率。转动副的配合间隙控制在0.02到0.05毫米之间，既不会因为间隙过大出现传动回程误差，也不会因为间隙过小导致转动卡滞，

　　在需要精准传递转角的工况下，比如工装的角度调节工位，能保证角度调节的精度控制在允许范围内，不会出现空程偏差。这类关节在实际使用时，不需要额外配置轴向固定结构，法兰端通过螺栓锁紧之后，整个接头的轴向位置就完全固定，轴端和配套零件连接时只需要用普通的平键就能完成扭矩传递，不需要加装紧定螺钉或者锁紧螺母，装配工序更简单，后期拆卸维护时只需要松开法兰螺栓就能把整个接头拆下来，不需要拆解周边的其他传动部件。针对不同的工况需求，这个结构的材质可以根据负载大小选择，常规轻载工况用45号钢调质处理就能满足强度要求，重载或者有腐蚀的工况可以换成不锈钢材质，不需要改动整体结构尺寸，只需要调整对应的热处理工艺就能适配不同的使用场景，结构的通用性较强。
