卡丁车后轮轴端连接法兰盘结构

　　这款轴端连接法兰主要应用在小型休闲卡丁车、场地竞技卡丁车的后轮传动链路里，承担后半轴与后轮轮毂之间的扭矩传递、轴向定位与周向锁止功能，是行走系统里把旋转动力从半轴输出端可靠传导到车轮的核心衔接零件。

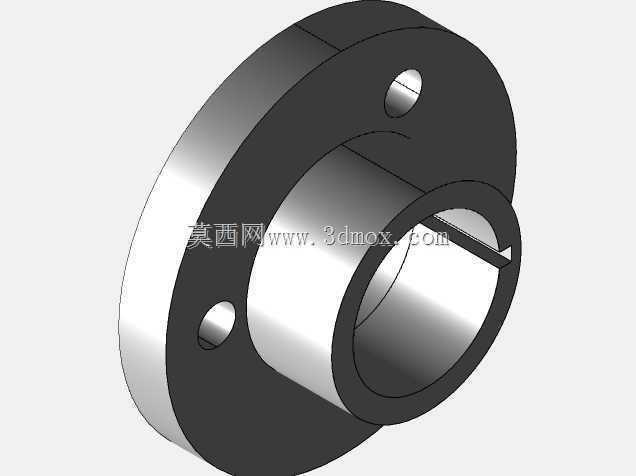

　　从实际装车场景来看，卡丁车后轮没有普通乘用车那样复杂的独立轮毂轴承单元，大多采用通轴或者单侧短半轴搭配轮毂的简化布局，这个法兰套装在半轴轴颈位置，一侧的圆盘端面直接贴合轮毂内侧定位面，圆盘上预留的两个通孔用来穿装锁紧螺栓，螺栓穿过孔位后和轮毂侧的螺纹孔锁紧，把法兰、轮毂、半轴三者压合为一体，避免车辆在急加速、急减速、过弯侧倾时车轮出现轴向窜动。法兰中心的筒状轴套部分和半轴轴颈采用间隙配合，装配时可以顺着轴段轻松推入到位，轴套内壁开设的通槽是键槽结构，装配时平键嵌在半轴的键槽和法兰内孔键槽之间，发动机输出的扭矩经过链传动传到半轴后，就通过平键的侧面挤压把扭矩传递给法兰，再由法兰带动轮毂和后轮旋转，彻底避免法兰和半轴之间出现相对打滑。

　　设计这款零件的时候，首先要匹配对应卡丁车后轮轴的标准轴径，轴套内孔的配合公差一般选H7/h6的过渡偏间隙配合，既保证装配时不用蛮力敲击就能套入，也不会因为配合间隙过大导致转动时出现偏心抖动。外侧圆盘的外径要和轮毂内侧的安装止口尺寸对应，圆盘厚度需要满足螺栓锁紧时的抗压强度要求，不能在螺栓预紧力作用下出现盘面变形；圆盘上的两个安装孔的中心距必须和轮毂端面上的螺纹孔孔距完全一致，孔位和法兰中心的位置度公差要控制在0.1毫米以内，否则装配时螺栓会出现别劲、无法穿入的问题。轴套部分的轴向长度要覆盖半轴上的配合轴段，保证键连接的接触长度足够，平键的工作面承压面积可以传递卡丁车发动机输出的峰值扭矩，在急加速弹射起步或者紧急制动抱死的时候，键连接面不会发生压溃变形。

　　从外形安装边界来看，整个零件分为一体加工的圆盘段和同轴轴套段，圆盘的外圆面没有多余凸起，安装后圆盘外侧和车架摇臂、链轮座之间预留有足够的安全间隙，车辆在悬挂上下跳动、后轮左右微调的时候，法兰不会和周边的车架管件、刹车部件发生运动干涉。轴套的外圆面和轮毂中心的定位孔形成配合，装配时轴套先导入轮毂中心孔，起到径向定位的作用，让后轮的旋转中心和半轴轴线完全重合，避免车轮运转时出现径向跳动。零件上的两处安装孔做了沉孔或者倒角处理，螺栓头装入后可以完全贴合盘面，不会出现螺栓头凸出刮蹭周边部件的情况；轴套端面的开口槽和内孔键槽贯通，加工时可以通过线切割或者铣削一次成型，键槽的两侧面粗糙度要求达到Ra3.2，保证和平键侧面贴合均匀，受力时不会出现应力集中。

　　在实际维修和装配场景里，这个法兰属于易更换的传动连接件，车辆长期在场地里颠簸、漂移，螺栓可能出现松动，键槽侧面也会产生微量磨损，建模时把法兰的所有配合尺寸、安装孔位、键槽规格都按实物1:1还原，结构工程师在做卡丁车后轮总成装配校核的时候，可以直接把这个零件导入装配体，验证半轴、法兰、轮毂、螺栓、平键之间的干涉情况，也可以据此推导法兰在极限扭矩下的壁厚强度，判断圆盘厚度、轴套内径是否需要根据不同马力的卡丁车机型做加厚调整，适配娱乐款低速卡丁车和竞技款高速卡丁车的不同载荷需求。
