CA6140车床专用制动踏板结构设计

　　在普通卧式车床的操纵系统布局中，制动踏板是操作人员实现主轴快速停转、保障加工过程操作安全的核心操纵构件，这款适配CA6140型号车床的制动踏板，在结构设计上充分兼顾了操作人机工程学、安装适配性与结构强度需求，完全匹配传统CA6140车床床身下部的安装空间边界。从实际应用场景来看，车床在完成单件加工工序、需要更换工件或者调整装夹位置时，操作人员无需等待主轴自然降速停转，通过脚踩该踏板即可触发主轴箱内的制动机构，在数秒内实现主轴完全锁止，大幅缩短工序间隔的等待时长，同时在加工过程中出现突发异常状况时，可快速踩踏实现紧急停机，避免刀具崩损、工件飞出等安全事故，是车床日常操作中使用频率极高的操纵部件。

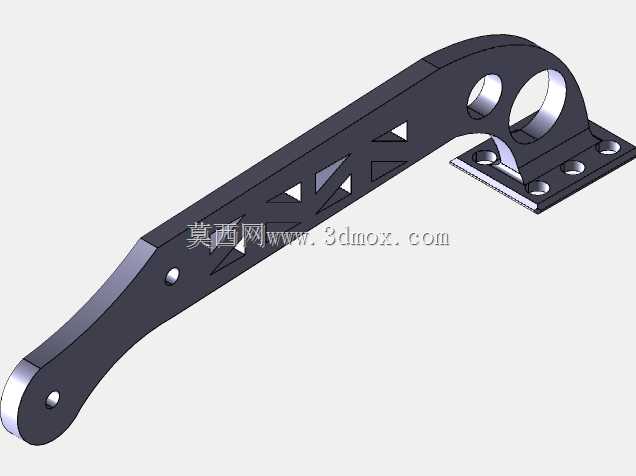

　　从结构设计思路来看，该踏板主体采用长悬臂式布局，整体沿踩踏施力方向做了渐变式截面优化，靠近安装基座的位置截面厚度更大，向踩踏端逐步收窄，同时在臂身的非受力核心区域开设了三角形减重孔，在不降低整体结构抗弯强度的前提下，有效减少了构件自身重量，降低踩踏操作的反馈阻力，避免长期操作带来的脚部疲劳。踏板的踩踏端做了圆弧包边处理，表面预留了防滑销钉安装孔位，可加装橡胶防滑垫，避免操作人员脚底沾附切削液时出现打滑问题，保障施力过程的稳定性。安装端采用带多个螺栓过孔的法兰式基座，基座与臂身之间设置了带轴孔的铰接位，可直接与车床床身的预设安装支座配合，通过销轴实现踏板的摆动自由度，铰接孔内可加装铜质衬套，减少长期往复摆动带来的铰接面磨损，延长部件的整体使用寿命。

　　从安装边界尺寸来看，该踏板的安装基座法兰面尺寸完全匹配CA6140车床床身下部的原有安装孔位，替换原有磨损踏板时无需重新打孔或者修改床身结构，可直接实现原位换装；臂身的长度经过人机工程校核，操作人员保持标准操作站姿时，脚部自然下垂即可触及踏板踩踏端，踩踏行程控制在合理范围内，无需大幅度抬脚即可完成全行程制动触发，不会出现踩踏行程过大导致的操作延迟，也不会因行程过短出现误触发问题。臂身的侧面做了倒角处理，所有棱边均做了圆角钝化，避免安装和维护过程中划伤操作人员。铰接位的轴孔同轴度精度控制在较高等级，摆动过程中无卡滞、旷量问题，力传递路径直接，踩踏力可通过臂身直接传递到制动拉杆，触发制动机构的离合动作，力损失小，操作反馈清晰，操作人员可通过踩踏的力度反馈直观判断制动机构的结合程度。

　　在结构强度校核层面，该踏板的臂身受力路径经过优化，踩踏时的弯矩主要由臂身上下的连续受力边承担，三角形减重孔的排布完全避开了主受力路径，在承受远超常规踩踏力的极限载荷时，臂身不会出现塑性变形或者断裂问题，完全满足车床长期高频使用的强度需求。基座上的螺栓过孔采用沉孔设计，螺栓安装后头部不会突出法兰面，避免摆动过程中与周边的拉杆、护罩等部件产生运动干涉。整体结构没有复杂的异形曲面，加工工艺性好，可通过铣削、钻孔等常规机加工工序完成制造，生产成本可控，同时后期维护更换便捷，无需复杂的专用工具即可完成拆装作业。在实际装车适配过程中，该踏板的摆动轨迹与周边的床身护板、切削液挡板、进给操纵杆等部件均保持足够的安全间隙，全行程摆动过程中不会出现磕碰干涉问题，适配性完全达到原厂配件的使用要求。
