三通法兰式安全阀阀体结构设计

　　在承压流体输送系统的超压防护场景中，安全阀阀体作为核心承压承载构件，直接决定了泄压回路的结构可靠性与介质流通效率，这款三通法兰式阀体的结构设计，完全围绕工业管路的实际安装与运行需求展开。从实际应用场景来看，这类阀体主要适配电力、石化、供热领域的中低压承压管路，可直接对接主管道与泄压排放管路，当系统内部压力超过设定阈值时，配合内部阀芯、弹簧组件完成自动泄压动作，避免管路、容器因超压出现破裂、泄漏等安全事故。

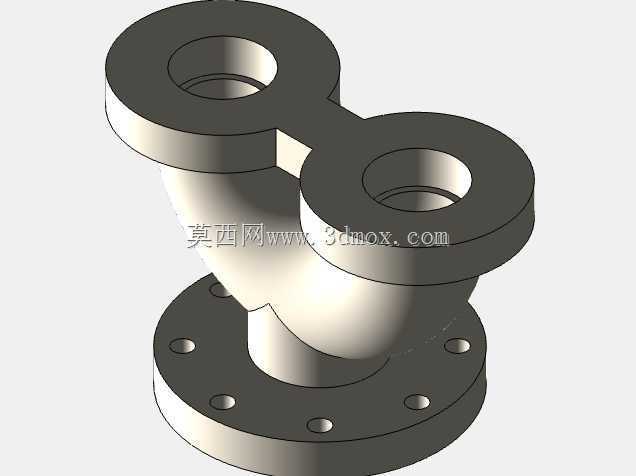

　　从结构功能特性来看，该阀体采用一体式三通构型，底部为单法兰对接端，上部设置两个平行布置的法兰接口，其中一个接口对接主压力腔，另一个可接泄压引出管或者压力监测支路，相比传统角式安全阀阀体，这种双上法兰的设计能够减少管路转接接头的使用，降低整个泄压回路的泄漏点。阀体的流道采用渐变圆弧过渡设计，没有直角突变结构，能够有效降低介质高速流过时的湍流阻力，减少泄压过程中的流道冲蚀与振动噪声，同时避免杂质在流道拐角处沉积卡滞阀芯。所有法兰端面均设计有标准密封凸台，法兰盘上的螺栓孔采用圆周均布形式，能够保证连接时螺栓受力均匀，密封垫片受压一致，满足不同压力等级下的静密封要求。

　　在设计思路的落地层面，建模过程中首先确定了三个法兰端的安装基准面，以底部法兰的密封面作为Z向安装基准，保证与主管道对接时的同轴度公差控制在合理范围内，上部两个法兰的中心距严格匹配常规管路的安装间距，避免现场安装时出现管路错位需要额外配管的问题。阀体的壁厚设计按照等强度原则进行，流道转弯处、法兰与筒体连接的应力集中区域做了局部加厚处理，同时在三个接口的交汇处设置了圆滑过渡的加强结构，既能够承受介质的内压载荷，也能抵消管路安装时产生的附加弯矩，避免长期运行过程中出现应力开裂。建模时所有的铸造圆角都按照铸造工艺要求设置，避免出现锐角结构导致铸造时产生浇不足、冷隔等缺陷，同时也能减少热处理过程中的应力集中。

　　关于安装边界与尺寸适配，底部法兰采用标准管路法兰规格，螺栓孔的分布圆直径、孔径均匹配对应通径的通用法兰标准，可直接与同压力等级的管道法兰、容器接口配对安装，不需要额外制作过渡转接件。上部两个法兰的端面平行度、与底部法兰的垂直度公差都按照管路安装的通用要求设定，保证对接管路时不会出现强制对口的情况。阀体的整体外轮廓尺寸充分考虑了安装操作空间，法兰外缘的突出尺寸预留了足够的螺栓扳手操作空间，现场安装时不需要额外拆卸周边管路构件即可完成螺栓的紧固作业。流道的通径尺寸按照额定泄压流量计算确定，保证泄压时介质能够快速通过，不会因为流道缩径导致泄压能力不足，同时流道内壁的粗糙度要求按照铸造阀体的常规工艺标准设定，兼顾加工成本与介质流动效率。

　　从实际选型适配的角度来看，这种结构的阀体可适配弹簧直接载荷式安全阀的内部组件，阀座安装位置在底部法兰对应的腔体内，导向筋结构与阀体一体铸造成型，能够保证阀芯上下动作的同轴度，避免泄压时阀芯出现卡涩、偏磨的问题。阀体的外部没有多余的突出结构，外部保温层施工时能够完全贴合阀体轮廓，减少保温材料的裁切损耗，同时也方便后续运维过程中的外观检查与壁厚检测。
