ЦН-11型80mm口径旋风分离装置结构

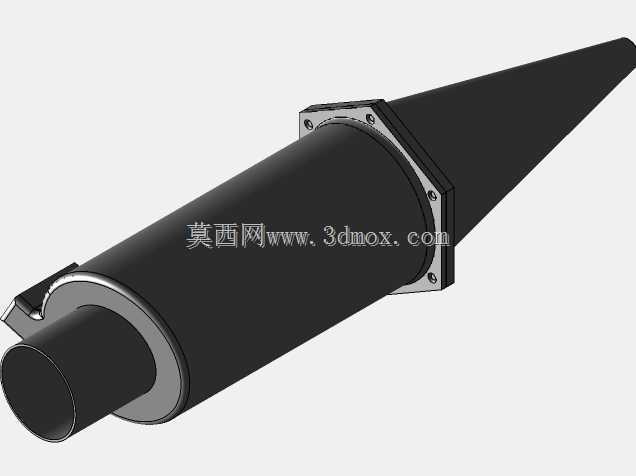

　　在电力输配系统的变压器运维场景中，绝缘油的洁净度直接决定设备的绝缘性能与运行寿命，油液中混杂的金属碎屑、纤维杂质、游离碳颗粒若长期积累，会引发局部放电、绝缘击穿等恶性故障，这类锥形旋风分离结构，正是配套变压器在线滤油回路、有载分接开关油室净化单元的核心气固/液固分离部件，依靠离心沉降原理完成杂质与工作介质的分离，无需更换滤芯即可实现连续净化作业，适配户外变电站、换流站等少人值守的运维场景。从结构设计逻辑来看，该装置采用切向入口的经典旋风构型，入口段与直筒段平滑衔接，避免流体进入筒体时产生局部涡流造成压损陡增，直筒段长度经过流场仿真校核，保证进入筒体的带杂质介质能够形成稳定的外旋流，大密度杂质在离心力作用下被甩向筒壁，

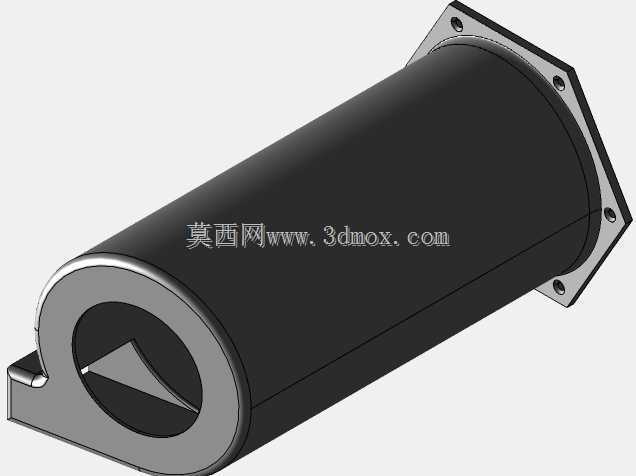

　　沿壁面下滑至锥段底部的集污区，净化后的介质则在筒体中心形成内旋流，从端部的中心排出管引出，接入后续的精滤单元或直接返回变压器油箱。本次建模的构型入口当量直径对应80mm口径，直筒段外径与安装法兰的尺寸匹配常规电力管路的法兰连接标准，法兰盘上的安装孔位采用对称分布设计，可直接对接DN80规格的输油管路，安装时仅需保证装置垂直布置，锥段向下即可，无需额外的定位工装，安装边界预留的操作空间满足变电站现场狭小作业面的拆装需求，侧面的切向入口与中心排出管的轴线垂直距离经过优化，既保证足够的离心力场强度，又控制整体压损在管路系统的允许范围内，不会造成滤油泵的负载超限。锥段的锥角设计参考了旋风分离器的高效区间取值，

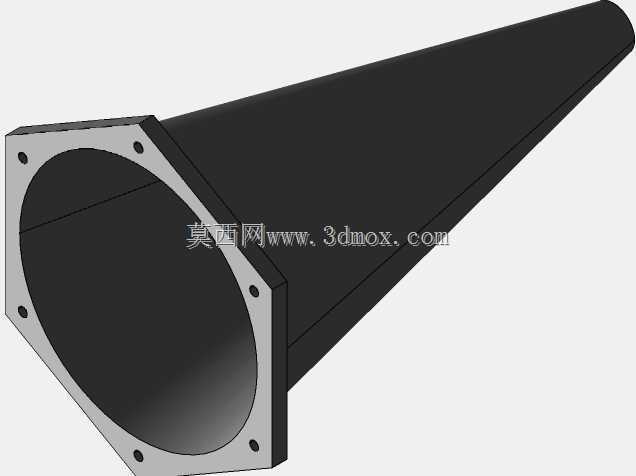

　　避免锥角过大导致壁面下落的杂质被内旋流二次卷吸，也防止锥角过小造成装置整体长度过长，挤占变压器周边的安装空间，直筒段与锥段采用等壁厚设计，壁厚取值满足1.6MPa工作压力下的强度要求，适配常规电力滤油系统的工作压力等级，法兰与筒体的连接位置设置了过渡圆角，减少焊接应力集中，长期受流体冲刷也不会出现焊缝开裂的问题。在实际工程应用中，这类旋风分离装置通常布置在滤油回路的粗滤段，先去除90%以上的大颗粒杂质，减轻后续精滤滤芯的负载，延长滤芯更换周期，在有载分接开关的油室净化回路中，还可以快速分离开关动作产生的游离碳颗粒，避免碳粒堆积造成触头接触不良。建模过程中对内部流道的衔接处做了连续曲率处理，没有突兀的台阶或锐角，

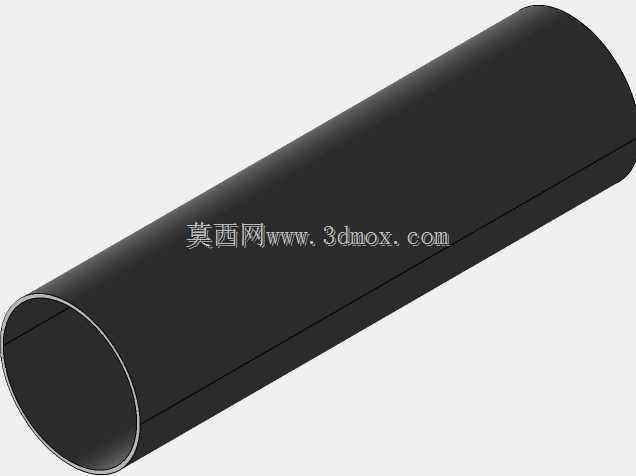

　　防止长期运行过程中杂质在死角处堆积堵塞，中心排出管的插入深度经过多轮流场迭代调整，插入过深会缩短外旋流的有效沉降长度，降低分离效率，插入过浅则会导致部分未完成分离的带杂质介质直接短路流出，建模时保留了法兰安装面的密封槽结构，可适配耐油橡胶垫片或金属缠绕垫片，满足变压器油介质的密封要求，不会出现渗漏问题。不同于普通工业场景的旋风除尘器，该结构针对电力油介质的特性做了参数适配，油液的粘度远大于空气，因此直筒段的设计流速控制在合理区间，既保证足够的离心分离加速度，又避免流速过高造成油液乳化，锥段底部的集污区预留了排污接口的安装位置，可定期对接排污阀排出收集的杂质，无需拆解整个装置即可完成维护作业。
