电力变压器配套铸铁支撑构件结构

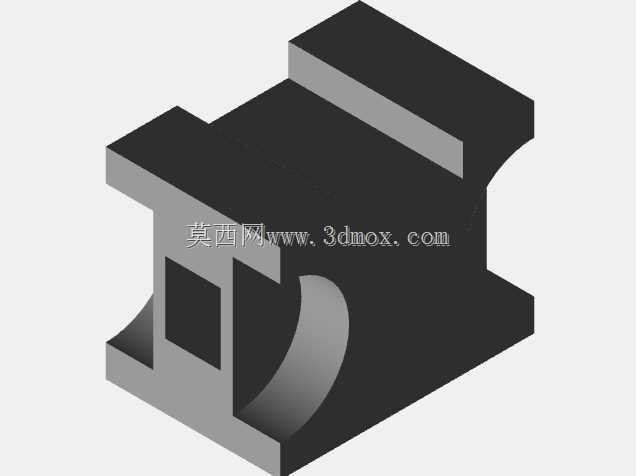

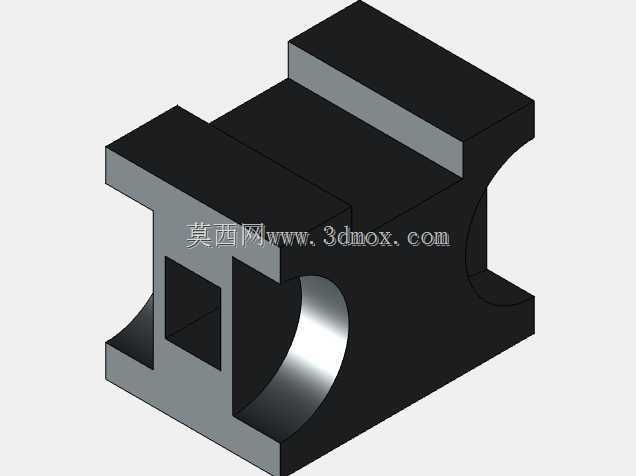

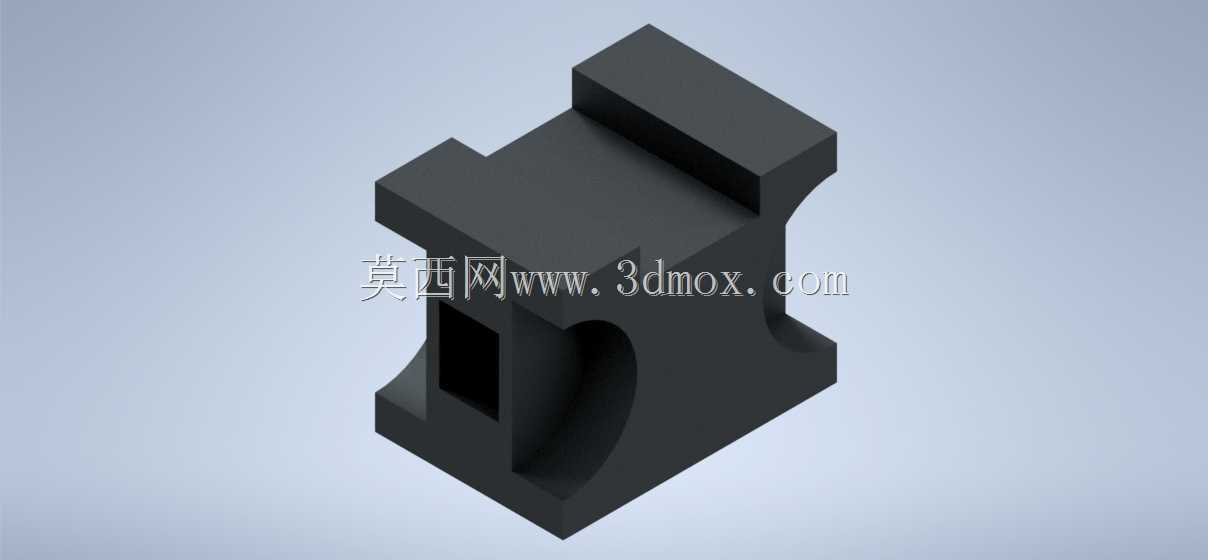

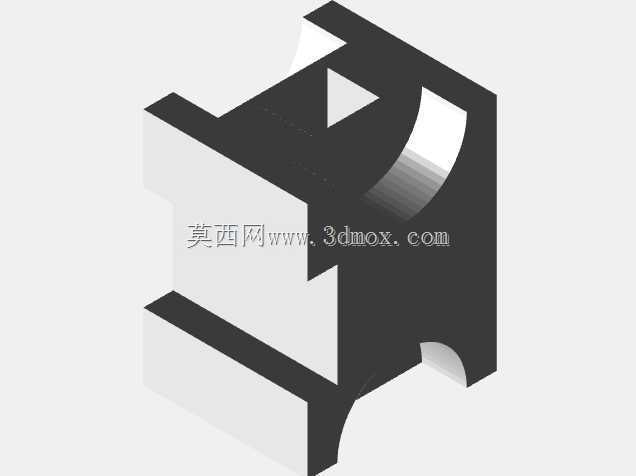

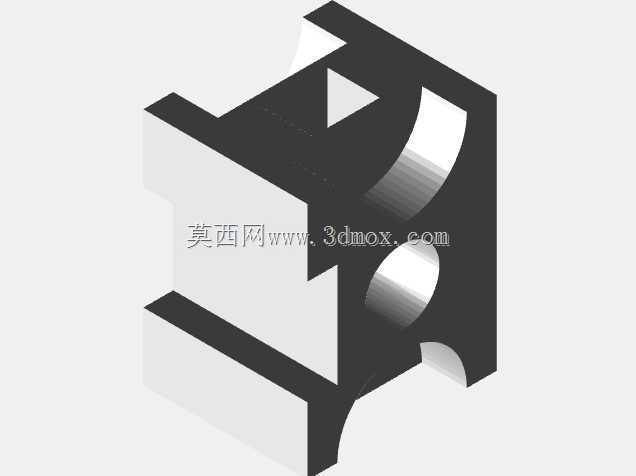

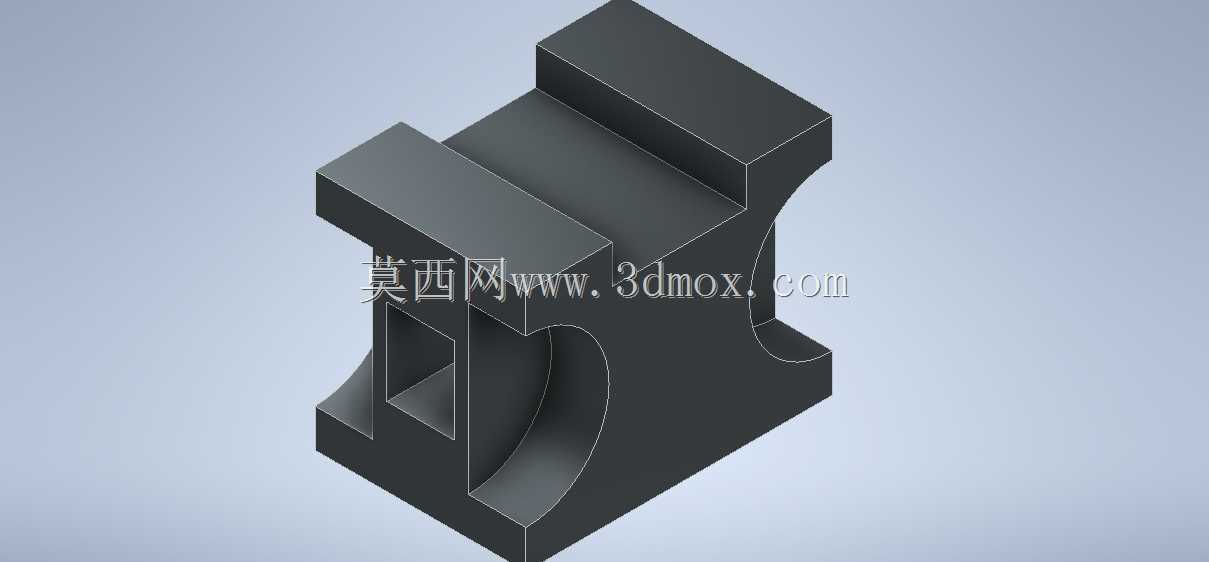

　　在电力输配设备的结构设计体系中，铸铁支撑类构件是保障变压器本体运行稳定性的核心基础零件之一，这类构件的设计逻辑完全围绕变压器长期户外或配电房内的运行工况展开，需要同时兼顾承重、减振、导热、耐蚀多维度的工程需求。从实际安装边界来看，这类铸铁构件的安装面需要与变压器油箱底部的安装孔位完全适配，构件顶部的阶梯式凸台结构，是为了匹配变压器底部不同高度的定位槽，避免安装过程中出现横向窜动，构件侧面的弧形内凹结构，一方面是为了避让变压器底部的引出管线与接地排，减少安装时的结构干涉，另一方面弧形结构能够分散承重时的应力集中，避免长期承重后出现应力裂纹。从功能特性层面分析，这类铸铁构件选用灰铸铁材质成型，首先是利用灰铸铁本身的高阻尼特性，

　　变压器运行过程中铁芯会产生持续的微幅振动，铸铁的减振性能能够将振动能量在构件内部耗散，避免振动传递到安装基础引发结构共振，降低运行过程中的结构噪音；其次灰铸铁的导热系数优于普通铸钢件，变压器运行过程中油箱底部产生的热量，能够通过铸铁构件快速传导到安装基座，辅助提升变压器的整体散热效率，避免局部积热引发绝缘老化加速。在设计思路上，这类构件的壁厚设计遵循等强度原则，承重受力区域的壁厚做了加厚处理，非受力区域通过内凹结构做减重处理，在保证整体结构强度满足1.5倍额定承重载荷的前提下，尽可能降低构件自身重量，方便现场安装搬运；构件上预留的方形安装槽，是为了嵌入橡胶减振垫，安装时减振垫被约束在槽内，不会因为长期振动出现移位脱落，

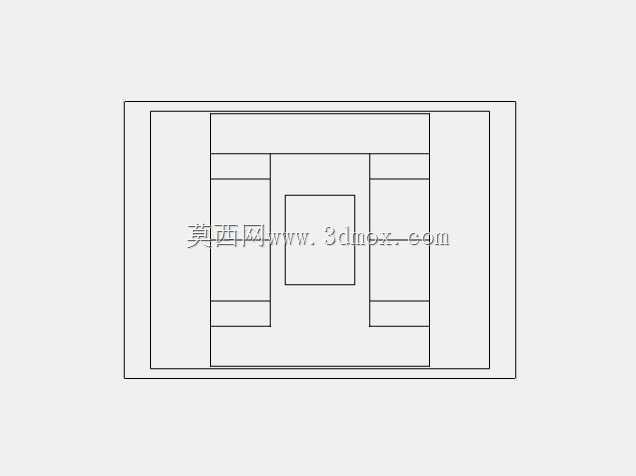

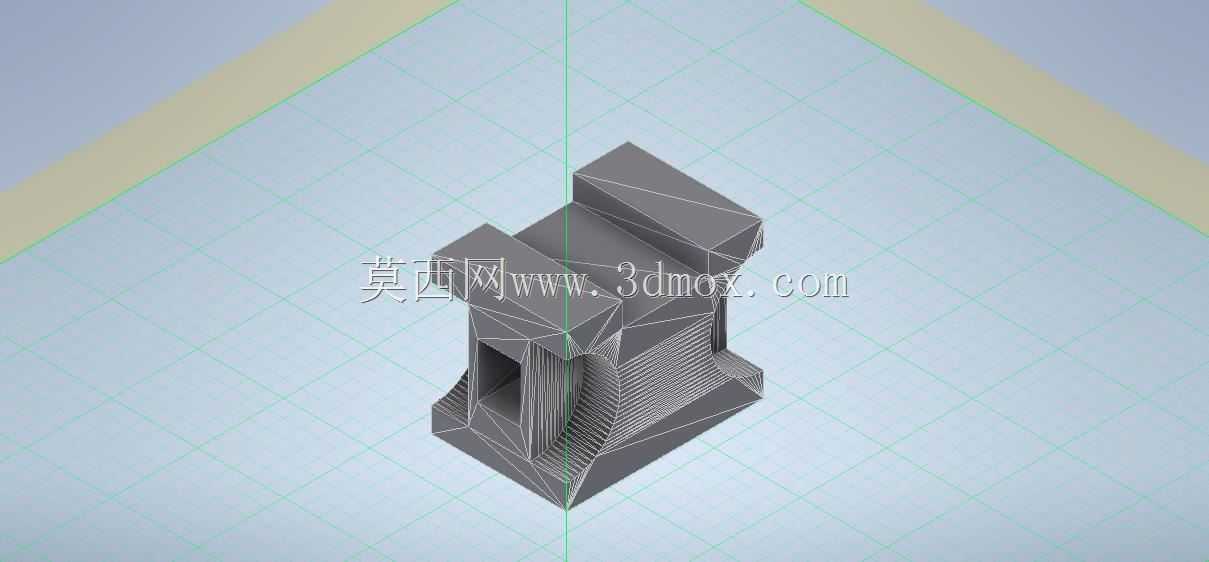

　　进一步提升长期运行的可靠性。从行业应用场景来看，这类铸铁构件不仅应用在中小型油浸式电力变压器的底部支撑，在部分干式变压器的安装基座、箱式变压器的内部承重结构中也有同类结构的应用，区别仅在于尺寸参数根据对应变压器的承重等级做适配调整。在实际设备运行过程中，这类铸铁构件还需要耐受户外环境的温湿度变化、雨水腐蚀，灰铸铁表面自然形成的氧化层能够起到一定的耐蚀作用，配合常规的防锈漆涂装，能够满足20年以上的户外使用寿命要求。做这类构件的三维建模时，需要特别注意安装孔位的形位公差控制，安装面的平面度公差需要控制在0.2mm以内，避免安装后变压器出现倾斜，导致油箱密封面受力不均出现渗漏油问题；构件的过渡圆角设计不能过小，

　　否则铸造过程中容易出现冷隔、砂眼等铸造缺陷，直接影响构件的结构强度，通常过渡圆角半径取相邻壁厚的1/3到1/2，既符合铸造工艺要求，也能进一步降低应力集中的风险。很多刚接触电力设备结构设计的工程师，容易忽略这类基础支撑构件的细节设计，往往照搬通用的铸铁垫块结构，没有结合变压器的实际安装边界做避让结构设计，导致现场安装时出现管线干涉、接地排无法安装的问题，甚至因为承重面的应力集中，导致设备运行几年后构件出现开裂，引发变压器倾斜的安全隐患。这类铸铁构件的外形尺寸没有统一的固定值，完全根据对应型号变压器的底部安装尺寸、整体重量来确定，通常10kV级别的中小型变压器配套的这类铸铁支撑块，单块承重在500kg到1200kg之间，四个为一组均匀布置在变压器油箱底部，整体承重冗余系数不低于2.5倍，能够满足短路冲击时的瞬时载荷要求。
