RC遥控车六角轮轴连接构件

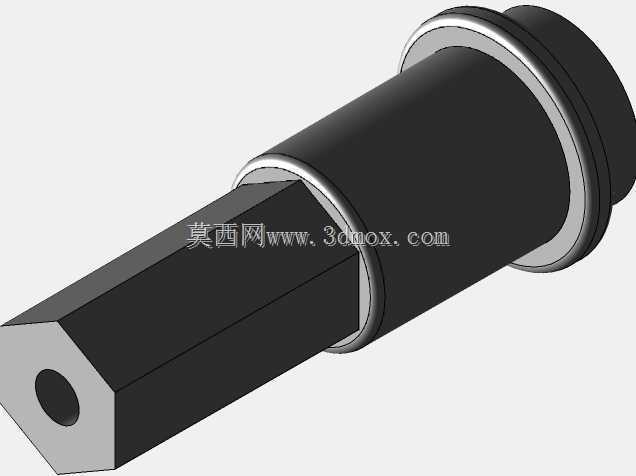

　　在遥控模型车的行走传动系统里，这类六角轮轴连接构件是衔接传动输出端与车轮轮毂的核心受力零件，日常玩车过程中频繁的起步加速、制动减速、转向侧倾带来的交变载荷，都会直接作用在这个构件上，很多入门级RC车原厂采用的塑料轴套在大扭力无刷电机输出、飞坡落地冲击的工况下很容易出现扫齿、断裂的问题，因此这类金属材质的替换轮轴是模型改装、维修替换里需求量很高的零件。从结构设计来看，这个构件采用了分段式的轴身布局，靠近法兰盘的一端是大直径圆柱段，这个位置是用来嵌入轮毂轴承内圈的安装位，直径公差需要控制在h7级别的过渡配合区间，既保证轴承装配后不会出现径向窜动，又不会因为过盈量太大导致轴承转动卡滞、提前磨损。轴身中段设置的两道环形凸缘，

　　作用是对轴承的轴向位置进行限位，装配时轴承内圈端面贴合凸缘侧面，就能精准控制车轮的安装位置，避免车轮转动时和转向杯、避震支架发生运动干涉。构件末端的六角柱结构是整个零件的核心传力部位，六角的对边尺寸需要和轮毂内侧的六角卡槽完全匹配，设计时特意在六角端面中心加工了轴向通孔，这个孔一方面是为了轮轴锁止螺丝穿过，将车轮轴向压紧在轴身上，另一方面也能减轻零件自身的转动惯量，降低传动系统的转动负载，提升动力响应速度。从安装边界来看，大直径圆柱段的长度需要和轮毂内轴承的安装深度匹配，过长会导致轴承无法装配到位，车轮出现轴向旷量，过短则会让轴承支撑跨距不足，飞坡受冲击时轴身容易出现弯曲变形。六角段的长度需要覆盖轮毂卡槽的深度，

　　保证扭力传递时整个六角面均匀受力，避免局部应力集中导致六角棱角磨圆、出现扫齿失效。法兰盘的外径比轴承外圈直径略小，不会和轮毂的轴承安装沉孔发生干涉，同时法兰盘背面和转向杯的接触面做了平整处理，装配后能保证轴身和轮毂的垂直度，避免车轮转动时出现偏摆、轮胎跳动的问题。在实际建模过程中，这类零件需要重点关注几个配合面的形位公差，比如圆柱安装段和六角段的同轴度需要控制在0.02mm以内，否则装配后车轮会出现动平衡问题，高速行驶时产生明显抖动；六角柱的相邻面夹角公差要控制在±0.5°以内，保证和轮毂卡槽的配合间隙均匀，传递大扭力时不会出现应力集中。另外轴身所有的棱角位置都做了0.2mm的倒角处理，既可以去除机加工产生的毛刺，

　　也能在装配时起到导向作用，避免安装时刮伤轴承内圈或者轮毂卡槽的内壁。这类零件除了用在RC遥控车上，同结构的小尺寸六角轴也广泛应用在小型自动化设备的滚轮传动、微型无人机的起落架轮组、小型智能小车的行走机构上，核心的设计逻辑都是通过六角面实现大扭力的周向传动，通过圆柱段实现旋转支撑，通过中心孔实现轴向锁止，只是根据不同的负载工况调整各段的直径、长度参数以及材质选型，比如大比例RC车会选用高强度合金钢做表面淬火处理提升耐磨性，小比例模型或者轻载设备则可以用铝合金材质做阳极氧化处理兼顾轻量化和防锈能力。
