ArdoA1033洗衣机旋钮支架结构设计

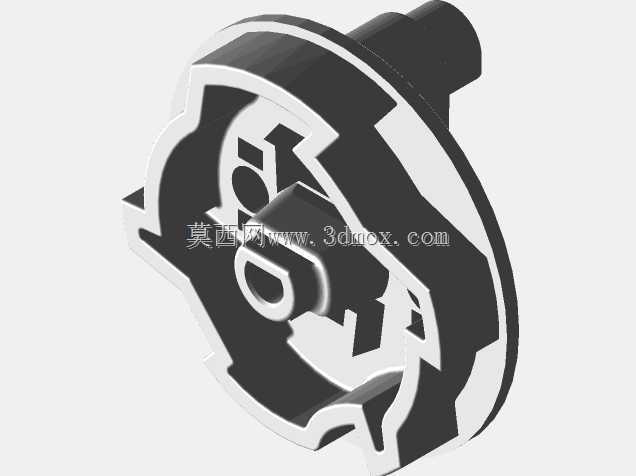

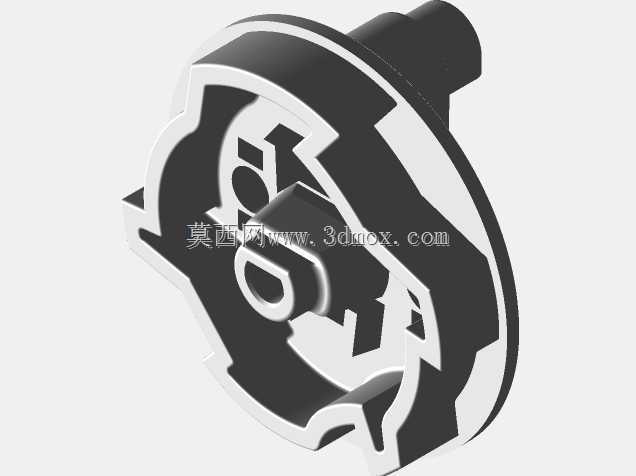

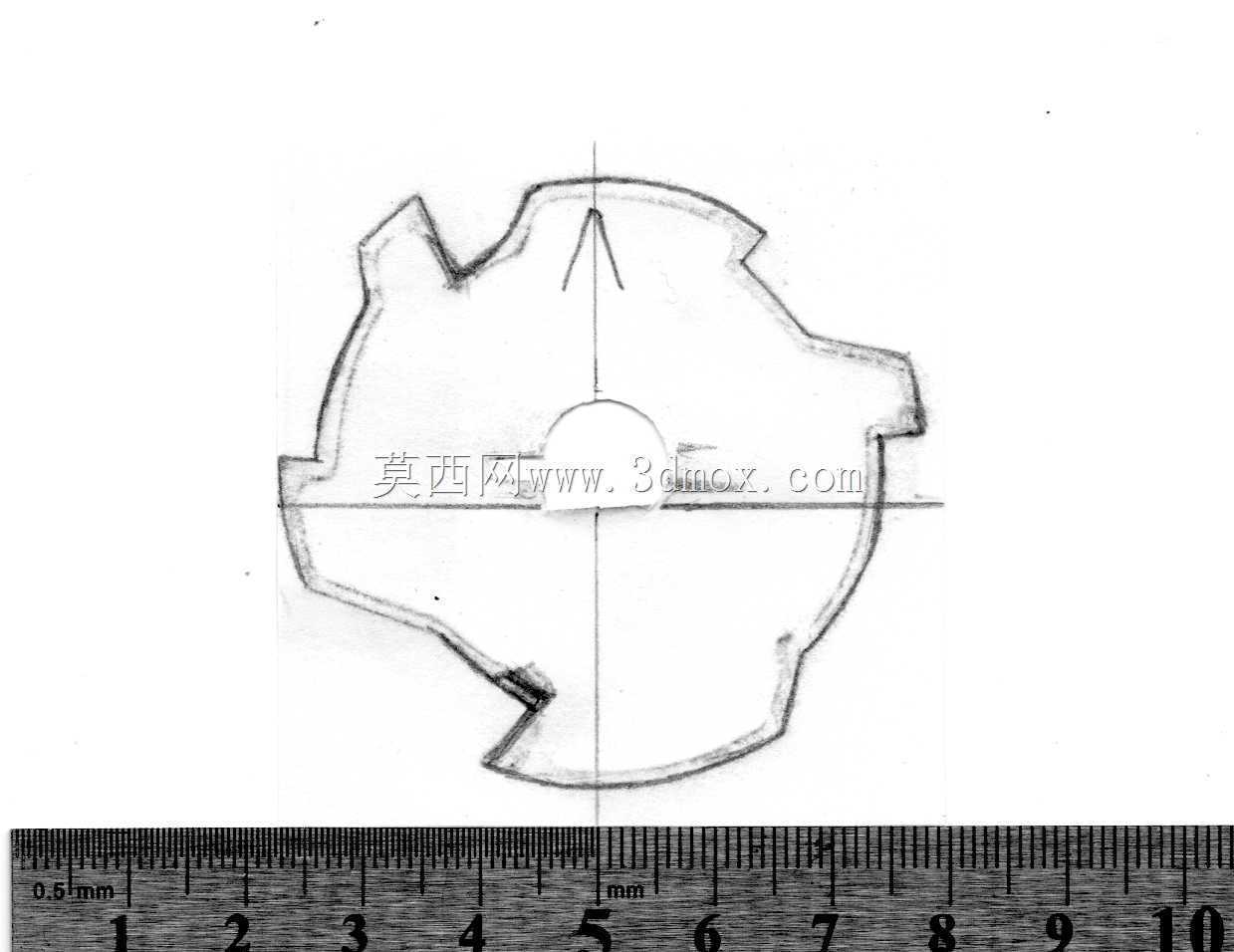

　　在家用滚筒洗衣机的操控交互模块中，旋钮支架是承接用户操作输入与程序切换信号传递的核心承载零件，日常使用中需要承受用户反复旋转、按压的交变载荷，同时要适配控制面板的装配公差，保证旋钮转动无卡滞、无松旷。这款Ardo A1033机型的旋钮支架，整体采用盘式同轴结构设计，主体为带中心轴凸台的圆盘构型，外缘做了非对称的定位缺口，用来和控制面板内侧的定位筋位配合，限制支架自身的周向转动，避免用户旋转旋钮时支架跟转导致操作失效。中心位置的凸台为旋钮的安装轴座，内部做了异形的卡槽结构，和旋钮尾部的传动插销精准匹配，能够将用户施加的旋转扭矩无间隙传递到后方的程序编码器上，减少操作虚位。从结构细节来看，支架盘面做了多道放射状的加强筋，

　　从中心轴座一直延伸到外缘定位边，在不增加整体壁厚的前提下大幅提升了盘面的抗扭刚度，避免长期受扭后盘面出现翘曲变形，导致旋钮转动阻尼异常。安装边界上，支架外缘的最大直径适配控制面板的旋钮安装沉孔，装配后盘面和控制面板内侧的贴合间隙控制在0.2mm以内，既不会因为间隙过大出现晃动异响，也不会因为间隙过小导致装配时压损面板漆面。中心轴凸台的伸出长度刚好匹配面板的厚度，保证旋钮安装后和面板表面的高度差符合人机操作的舒适区间，不会出现旋钮凹陷过深操作打滑，或是凸出过多易被磕碰误触的问题。这类家电操控类的结构件，设计时首先要满足的是长期使用的可靠性，按照家用洗衣机10年使用周期计算，支架需要承受至少数万次的旋转循环载荷，

　　因此结构上特意在轴座和盘面的连接位置做了圆角过渡，避免应力集中导致的轴座断裂问题。同时外缘的定位缺口做了差异化的角度设计，属于防错装结构，装配时工人无需额外对位，只有缺口和面板筋位对齐时才能将支架压入安装位，从结构上杜绝了装反、装错导致的生产线返工问题。在实际的售后维修场景中，这类支架属于易损配件，当用户使用时用力过猛旋钮受力过大，或是长期处于卫生间潮湿环境下塑料件出现老化脆裂时，就需要更换该支架，这款支架的结构完全匹配原机的安装尺寸，替换时无需修改面板或是周边的其他零件，直接对位卡入即可完成装配，维修操作门槛极低，普通用户参照教程也能自行完成更换。从传动匹配的角度来说，支架中心的异形卡槽尺寸公差控制在±0.05mm，和编码器轴、

　　旋钮插销的配合属于小间隙过渡配合，转动时的空程量极小，用户旋转旋钮时的档位反馈清晰，不会出现转了半档还没触发程序切换的模糊感。盘面的减重槽设计在非受力区域，既减少了原材料的用量降低零件成本，也避免了整个支架出现缩痕、翘曲等注塑缺陷，保证零件的成型精度。另外支架外缘的几个小凸点是和面板内侧的减震泡棉接触的位置，能够吸收旋钮转动时产生的微小振动，避免操作时出现共振异响，提升用户使用时的质感。在结构验证的逻辑上，这类零件需要通过扭转疲劳测试、高低温环境测试、耐洗涤剂腐蚀测试，确保在洗衣机的使用环境下，不会因为温度变化、洗涤剂蒸汽腐蚀导致材料性能下降，出现提前失效的问题。这款支架的壁厚设计均匀，整体壁厚保持在2mm左右，加强筋的厚度不超过主体壁厚的0.6倍，完全符合注塑成型的工艺要求，生产时不会出现缩孔、缺料等成型问题，量产良率能够得到有效控制。
