双作用呼吸式通风管路组件结构设计

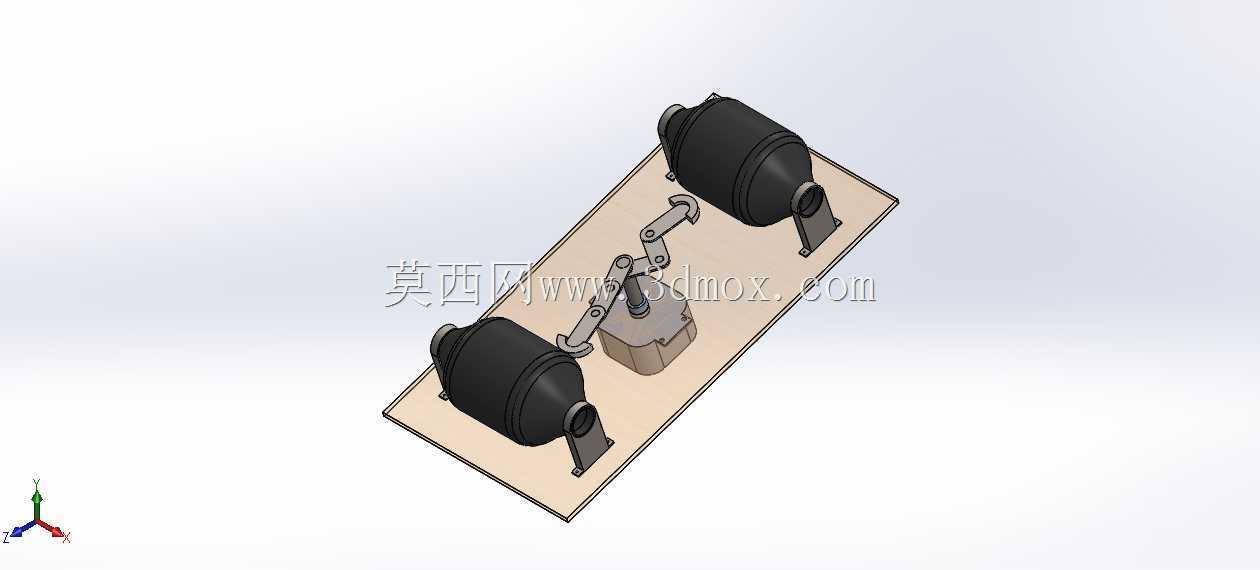

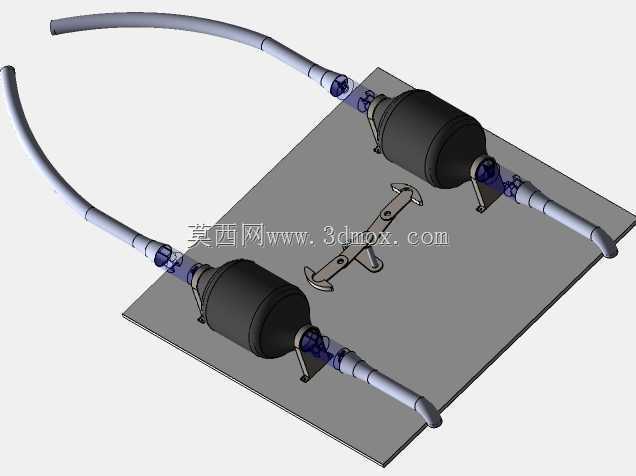

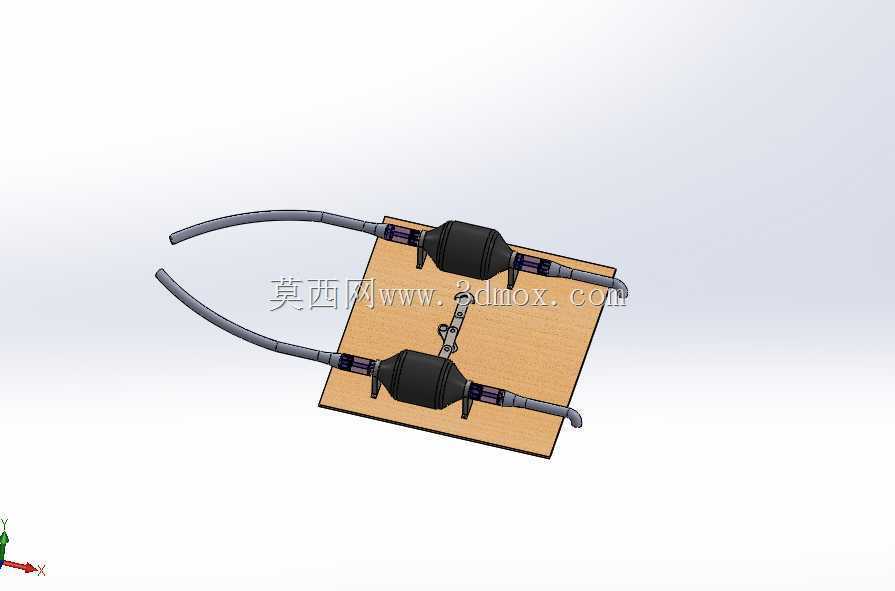

　　这套气路组件的设计初衷，是解决密闭舱室小空间内的双向气流交换问题，在有限的安装空间里同时实现进气与排气的独立通路，避免单管路换气时的气流对冲、余气滞留问题，常见于小型密闭设备舱、临时作业呼吸保障、小型通风循环系统的气路搭建场景。从结构布局来看，整套组件采用对称双通路设计，两根平行布置的柔性管路分别承担进气与排气功能，每根管路上都串接了独立的阀组单元，阀组采用梭式双向密封结构，可根据管路两端的气压差自动启闭，当进气侧压力高于阈值时进气阀片开启，新鲜气流沿管路送入目标空间，当空间内气压高于排气侧阈值时排气阀片自动打开，将内部浊气沿另一根管路导出，全程无需额外电控元件驱动，完全依靠气压差实现被动式双向换气，可靠性远高于电控阀组方案，尤其适合无外接供电的临时作业场景。

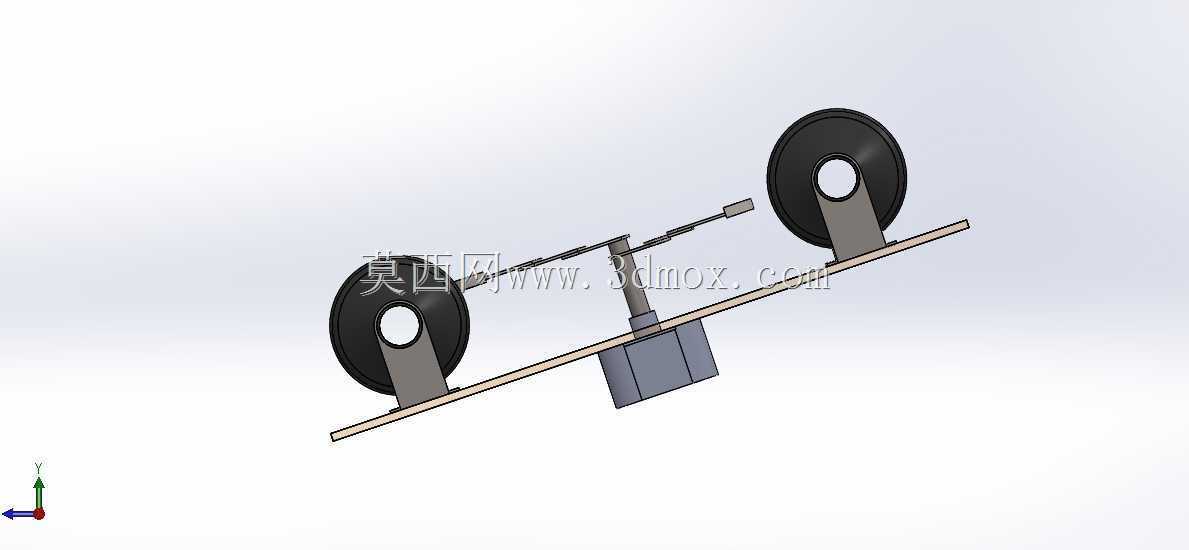

　　管路部分选用带钢丝增强的柔性波纹材质，可在一定范围内自由弯曲调整走向，适配不同安装位置的接口偏差，不需要额外做硬管的精准对位，安装容错率更高。阀组与管路的连接采用快插式卡接结构，接口处内置锥形密封胶圈，插入后自动卡紧管路外壁，不需要额外打胶或者加装喉箍，拆装维护时只需要按下接口处的弹性卡环即可拔出管路，现场作业效率提升明显。中间的固定基板采用层压木质板材加工，一方面是降低整体组件重量，另一方面木质板材的钻孔、裁切难度低，可根据实际安装点位现场调整固定孔位，不需要提前定制复杂的金属安装支架，适合小批量临时搭建的通风系统使用。

　　从安装边界来看，整套组件展开后总长度控制在1.2米范围内，阀组单体直径不超过80毫米，固定基板尺寸为300200毫米，基板上预留了四个直径6毫米的通用安装孔，孔距为240140毫米，可直接固定在常规的设备舱侧壁、支架平面上，不需要额外做安装面的二次加工。管路末端的接口为通用25毫米直径快插接口，可直接对接市面上主流的呼吸面罩、通风舱进气口、小型气泵接口，适配性较强。

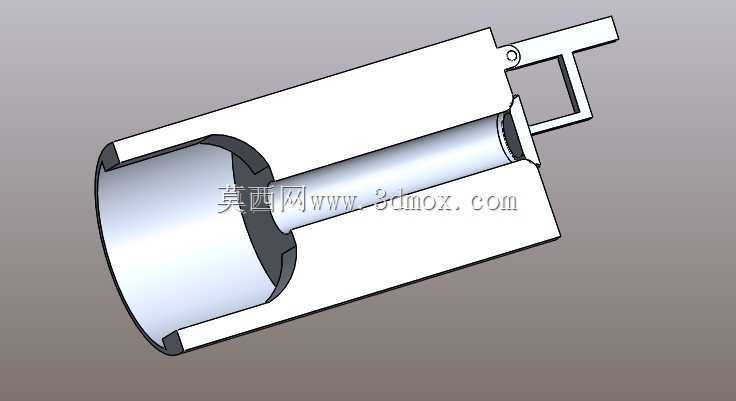

　　设计过程中重点考虑了气流阻力的优化，阀组内部的流道采用渐扩式结构，气流从管路进入阀组时不会出现截面突变导致的紊流，阀片采用轻质硅胶材质，开启压力控制在200Pa以内，微弱的气压差即可驱动阀片动作，不会出现憋气、气流不畅的问题。双管路平行布置的间距控制在100毫米，避免两根管路弯曲时出现互相干涉，同时固定基板上的管路卡扣采用弹性塑料材质，可牢牢卡住管路外壁，即使管路受到外力拉扯也不会从阀组接口处脱落。

　　在实际应用中，这套组件除了用于小型密闭空间的通风换气，还可作为双作用呼吸设备的核心气路单元，对接呼吸面罩后可实现新鲜空气送入与呼出气体排出的完全分离，避免呼出的浊气重新被吸入，提升呼吸保障的安全性。柔性管路的弯曲半径最小可到50毫米，可在狭窄的设备缝隙、舱室夹层内走线，不需要预留过大的走管空间。阀组的密封结构经过反复验证，在1000Pa的气压下泄漏量不超过0.1L/min，可满足正压密闭空间的密封要求，不会出现气流泄漏导致的舱压不足问题。整套组件没有易损的电子元件，所有运动部件只有硅胶阀片，正常使用环境下寿命可达5000小时以上，维护时只需要定期清理管路内的积尘、检查阀片是否有老化破损即可，维护成本极低。
