旋钮注塑成型模具结构设计方案

项目分类:注塑模图纸 发布时间:2024-08-09 ID:761874
  • 旋钮注塑成型模具结构设计方案
  • 旋钮注塑成型模具结构设计方案

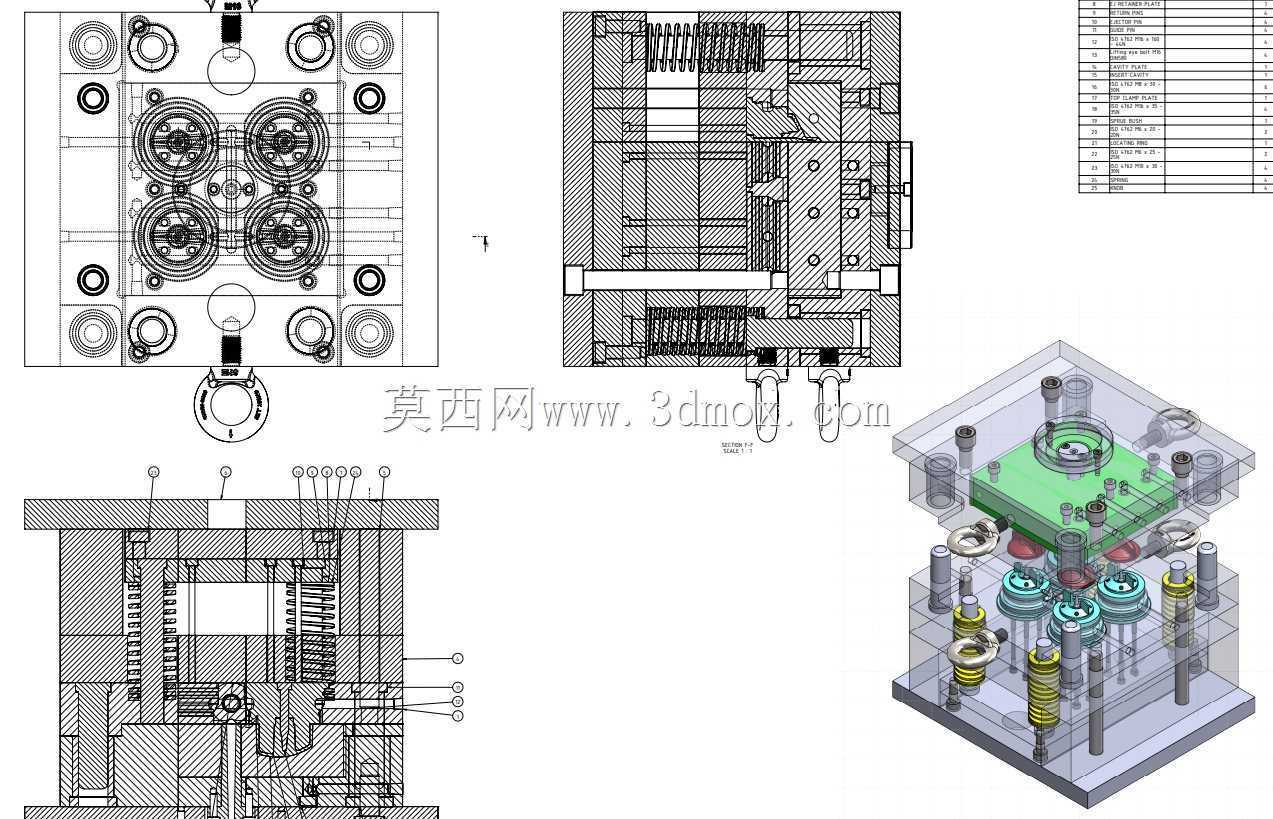

  这套模具针对旋钮类塑胶零件的批量注塑生产设计,日常应用场景覆盖家电控制面板、工业调节设备、电子仪器操作端的旋钮配件量产,是塑胶零件成型环节的核心工艺装备,直接决定旋钮成品的尺寸精度、外观质量与生产节拍。整套模具采用一模四腔的型腔布局,在匹配常规120吨级注塑机锁模力参数的前提下,最大化单模生产效率,四个型腔围绕模具中心对称排布,保证浇注过程中熔料填充路径长度一致,避免不同型腔成品出现填充不足、飞边、收缩率差异过大的质量问题。从结构组成来看,模具分为定模侧与动模侧两大模块,定模侧集成了浇口套、定位环、定模板、型腔镶件与定模冷却水路,定位环与注塑机定模固定板的定位孔精准配合,保证注塑机喷嘴与浇口套的同轴度误差控制在0.02mm以内,

  避免射胶过程中出现溢料问题;浇口采用点浇口结构,开设在旋钮零件的中心顶面位置,熔料从浇口进入后沿旋钮的环形结构均匀向四周扩散填充,填充过程中排气顺畅,不会在旋钮的侧壁位置形成困气烧焦的缺陷,同时点浇口在开模过程中可自动拉断,残留的浇口痕迹直径小于0.8mm,无需后续人工修剪浇口,减少后工序工作量。动模侧集成了动模板、型芯镶件、顶出机构、复位杆、弹簧与动模冷却水路,型芯部分直接成型旋钮的内孔与内部安装卡扣结构,针对旋钮内部的细小倒扣结构,采用镶拼式型芯设计,将倒扣位置单独加工为小型镶件嵌入主型芯,既降低了整体型芯的加工难度,也方便后续生产过程中易磨损位置的快速更换,减少模具维修停机时间。顶出机构采用顶板顶出与顶针配合的方式,

  顶板作用在旋钮的环形端面位置,顶出力均匀分布,不会在旋钮表面留下明显的顶针痕迹,保证旋钮外观面的光洁度满足装配要求;复位杆与弹簧配合,在合模过程中带动顶出机构提前复位,避免顶针与定模型腔发生碰撞损坏模具。冷却系统采用环形水路设计,分别在定模型腔周围与动模型芯内部开设循环冷却水道,水道距离型腔壁的距离保持在15-20mm之间,水道直径为8mm,保证冷却水在模具内部循环时可均匀带走注塑过程中传递的热量,将模具温度稳定控制在60-80℃的PP、ABS等常用塑胶成型温度区间,缩短零件冷却定型时间,同时避免因冷却不均导致的旋钮零件变形、尺寸超差问题。模具的导柱导套采用20Cr材料渗碳淬火处理,硬度达到HRC58-62,

  导柱与导套的配合间隙控制在0.01mm以内,保证合模过程中型腔与型芯的同轴度,避免生产过程中出现错模、飞边问题;模架采用标准龙记模架,所有模板的平行度、垂直度公差均满足注塑模模架国家标准,无需额外二次加工即可直接装配使用,缩短模具整体制造周期。在安装边界方面,模具的长宽尺寸适配常规120-160吨卧式注塑机的拉杆间距,模具总厚度满足注塑机的最大最小模厚要求,顶出孔位置与注塑机的顶杆位置完全匹配,安装时无需额外加装转接板,可直接吊装固定在注塑机上进行试模生产;模具的吊环孔按照模架重量标准开设,方便生产过程中的模具吊装与转运。针对旋钮零件的外观要求,型腔镶件采用S136镜面钢加工,抛光后表面粗糙度达到Ra0.8以下,保证成型后的旋钮外表面无划痕、无缩痕、无熔接痕,可直接进行后续的丝印、装配工序,无需额外表面抛光处理。整套模具的开合模行程经过精准计算,开模后动定模之间的距离足够取出带浇注系统凝料的成品,顶出行程设置为25mm,可保证旋钮完全脱离型芯,不会出现顶出不足导致的零件留模问题。
