按钮成型模具分层结构三维设计

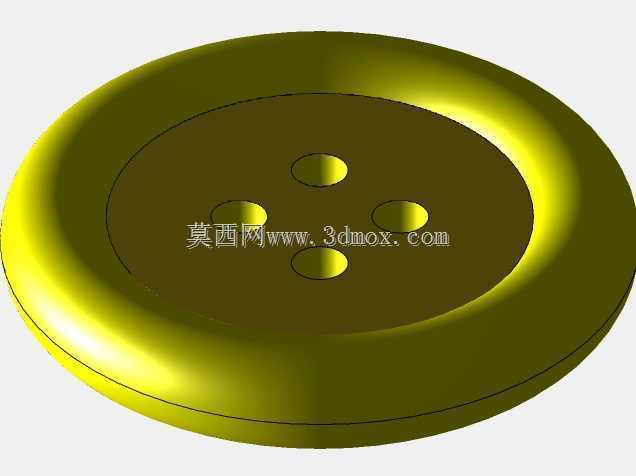

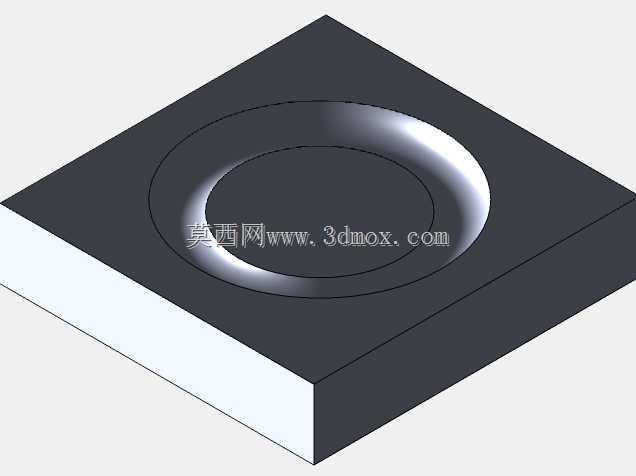

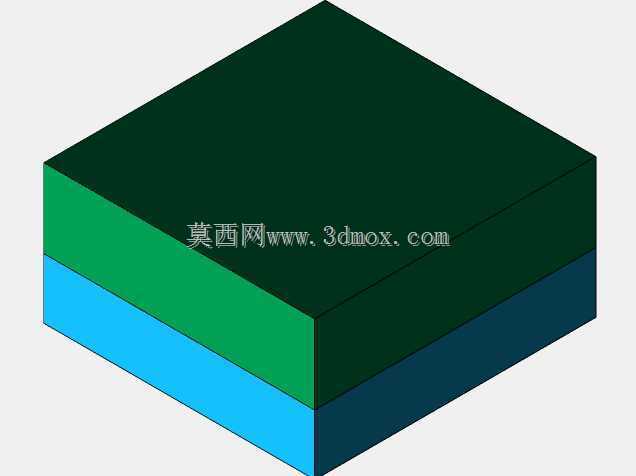

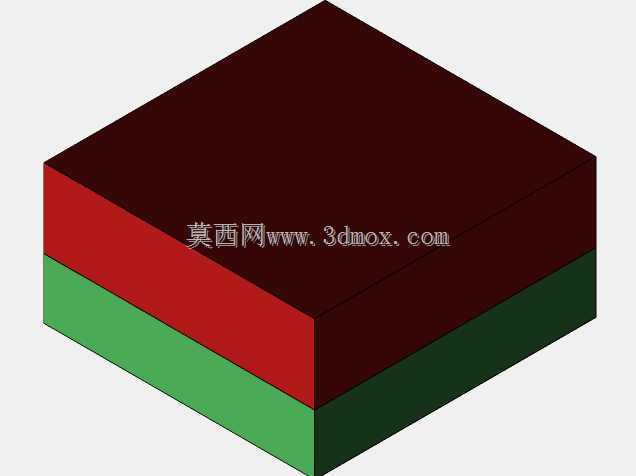

　　在低压电器、消费电子的按钮零部件量产环节，这类分层式按钮模具是小尺寸塑胶按键批量化成型的核心工装，区别于大型复杂多腔模具，该结构针对单规格按钮的成型精度需求做了适配，日常应用在按钮开关、工控操作面板按键、小型电子设备功能键的生产场景中，直接决定了按键的尺寸一致性、表面平整度与装配适配度。从结构功能来看，该模具采用三层叠合的分层设计，最上层为模仁成型区，直接对应按钮的外观面成型，表面做了抛光处理预留，能够保证按键成型后表面无明显合模痕、流纹，满足外观件的基础质量要求；中间层为流道与顶出避让层，兼顾了熔料输送路径的排布与顶出机构的安装空间，避免顶出过程中出现顶白、顶穿按键本体的问题；最下层为模脚与定位基准层，

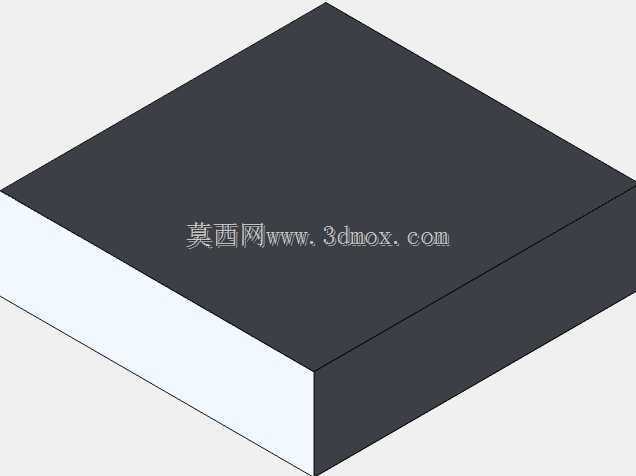

　　承担整套模具在注塑机台安装时的定位承重功能，同时预留了冷却水路的排布空间，能够在成型过程中快速带走模腔热量，缩短成型周期，提升单批次生产效率。设计思路上，整套结构没有采用冗余的复杂抽芯机构，因为按钮类零件整体结构无侧凹、倒扣特征，采用直落式开模结构即可完成脱模，大幅降低了模具的加工难度与后期维护成本，模腔边缘做了0.02mm的倒角过渡，避免合模过程中模仁硬接触出现崩边，延长模具的使用寿命。安装边界方面，整套模具的外形为规整立方体结构，安装时直接匹配卧式注塑机的标准模架定位槽，无需额外做定制化适配，上下模的合模定位采用四角导柱导向，导柱与导套的配合公差控制在H7/g6区间，能够保证反复开模合模过程中模腔的对位精度偏差不超过0.

　　01mm，避免出现披锋、错边等成型缺陷。尺寸设计上，模腔的尺寸根据按钮成品的收缩率做了预留，针对常用的ABS塑胶原料，收缩率取值0.5%，模腔尺寸比成品尺寸放大对应比例，保证成型冷却后的零件尺寸落在公差带范围内；分层结构的每层厚度根据受力情况做了差异化设计，上层模仁层因为直接承受注塑压力，厚度取值最大，保证模腔在高压射胶过程中不会出现变形涨模，中间层厚度兼顾流道深度与顶出行程需求，下层厚度匹配注塑机的最小模厚安装要求，避免出现无法合模的问题。实际生产应用中，该模具除了完成基础的注塑成型功能外，分层结构也方便后期根据按钮的款式更换模仁镶件，不需要整套模具重新加工，只需要更换上层模仁部分即可适配不同外观的按钮生产，

　　大幅降低了多款式小批量生产的模具投入成本；冷却水路采用环形排布设计，进出水口设置在模具下层的侧面，直接对接注塑机的冷却水循环系统，能够保证模腔各区域温度均匀，避免按键出现局部收缩凹陷、翘曲变形的问题。顶出机构采用均匀分布的顶针布局，顶针位置避开按钮的外观面与装配配合面，顶出过程中受力均匀，不会出现顶出倾斜导致的零件卡模问题，开模后顶针动作与注塑机的开模行程联动，能够自动将成型后的按钮零件顶出模腔，配合机械手即可实现全自动取件生产，不需要人工手动操作，提升生产过程的安全性与效率。
