端面齿传动盘结构三维设计

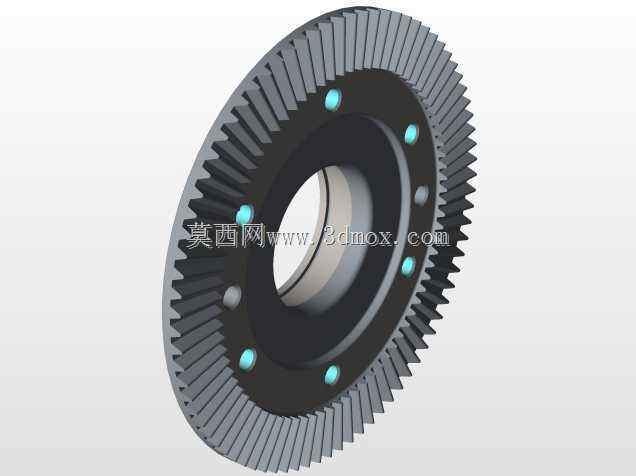

　　做传动结构设计的同行大多接触过端面齿啮合类零件，这类零件和常规圆柱直齿轮、锥齿轮的应用场景有明显区别，它的啮合接触面在零件的端面上，能在有限的轴向安装空间里实现大扭矩传递，同时还能保证周向定位的重复精度，在需要频繁离合、分度定位的传动工位上实用性很强。这次设计的这款端面齿传动盘，在前期方案阶段就先明确了安装边界：中心通孔的尺寸是按照配套传动轴的轴径公差带做的适配，孔壁预留了键槽的加工余量，装配时可以通过平键实现和轴的周向固定，避免大扭矩传递时出现相对打滑的问题。齿盘的外圈是连续分布的端面直齿，齿形参数在建模时先做了单齿的齿廓拉伸，再通过圆周阵列完成整圈齿的排布，齿顶和齿根都做了微小的圆角过渡，不是尖锐的直角结构，

　　这是考虑到实际热处理环节，尖锐棱角容易出现应力集中导致淬火开裂，同时啮合传动时也能减少齿面的接触应力集中，延长零件的疲劳寿命。齿盘本体上均匀分布了六个轴向安装孔，孔位的分度圆直径是和配套的连接法兰安装孔位完全匹配的，其中三个孔做了沉孔设计，用来容纳内六角螺栓的头部，保证装配后螺栓头不会突出齿盘的安装端面，避免和相邻的传动部件发生运动干涉；另外三个孔内嵌了硬质耐磨衬套，衬套的端面略高于齿盘基体平面，装配时这三个衬套会和对面的配合件端面接触，承担离合动作时的轴向冲击力，避免齿盘基体直接受冲击出现磨损，后期维护时只需要更换衬套就能恢复装配精度，不用整体更换齿盘，能降低设备的运维成本。从实际应用场景来看，这类端面齿盘常用在机床的分度转台、

　　工程机械的换挡传动箱、自动化生产线的间歇分度机构里，它和摩擦式传动件相比，不存在打滑丢转的问题，传动比完全固定，分度定位精度可以靠齿的啮合精度直接保证，不需要额外加定位销结构。建模过程中特意做了啮合干涉检查，把齿盘和配对的齿座装配到一起后，模拟轴向啮合的全行程，确认每个齿都能顺利滑入对应齿槽，没有卡滞、偏磨的问题，齿侧预留了合理的间隙，既不会因为间隙过大导致传动换向时出现冲击异响，也不会因为间隙过小导致热胀后出现啮合卡滞。另外齿盘的背面做了一圈环形的减重槽，在不降低整体结构强度的前提下，减少了零件的整体重量，降低了转动时的惯量，对于需要频繁启停、换向的传动工位来说，更低的转动惯量能减少驱动端的负载冲击，让传动动作更平稳。

　　设计时也考虑了加工工艺性，所有的齿形都可以通过数控铣削一次装夹加工完成，安装孔和中心孔也能在同一工序里完成镗削和钻孔，减少多次装夹带来的形位公差误差，保证端面齿和中心孔的同轴度、安装孔的分度精度都能满足设计要求，不需要后续做过多的钳工修配，能有效缩短零件的加工周期。
