HisarCS自动机多齿轮联动传动套件

　　这套多齿轮联动传动结构，是小型自动机动力传递单元的核心组成部分，在桌面级小型自动化作业设备、教学演示类机械装置、创客DIY小型功能机具中有着广泛的适配场景，主要承担动力分流、转速匹配、扭矩传递的核心作用，能够将单路输入的旋转动力，通过不同齿数齿轮的啮合配比，输出至多组执行工位，满足自动机多动作同步驱动的实际需求。从实际功能落地的角度看，这套传动结构没有额外的附属耗材需求，所有传动部件均集成在一体式安装机架上，机架采用立式框架布局，底部设置带镂空的安装基座，基座上预留的凸台定位结构能够直接与自动机的主体底板完成对位装配，不需要额外加工定制连接支架，大幅降低了整机装配时的对位调试难度。设计过程中优先考虑了传动啮合的平稳性，

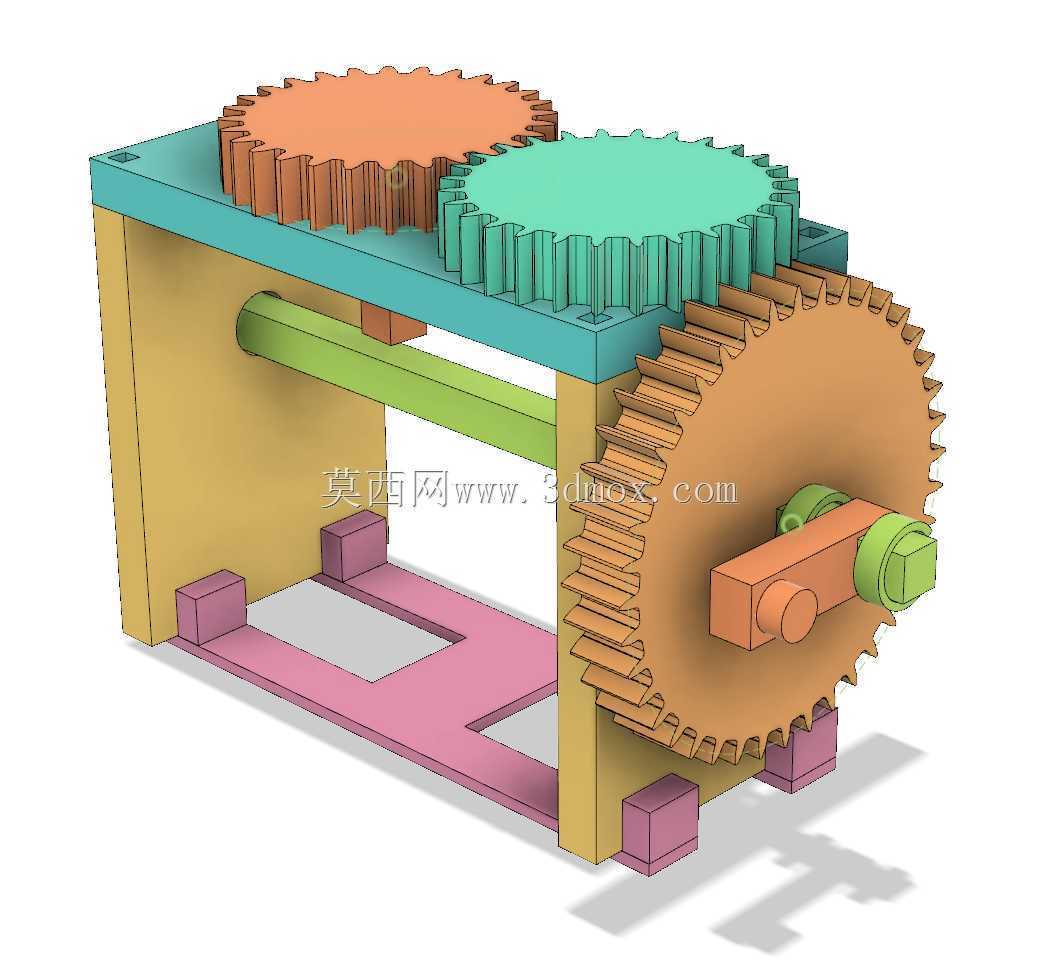

　　三个不同规格的传动齿轮分别布置在机架的不同层级：顶部平行布置两个小直径齿轮，分别对应两个上置执行工位的动力输出，大直径主驱动齿轮布置在机架前侧的输出轴端，直接连接动力输入部件，齿轮的齿形参数经过匹配校验，啮合侧隙控制在合理区间，既能够避免传动过程中出现卡滞、顶齿的问题，也不会因为侧隙过大导致传动回程误差超标，影响自动机的动作精度。机架的支撑结构采用两侧立式板件搭配顶部横板的组合形式，传动轴穿过两侧板件的预留轴孔完成径向定位，轴端设置的限位结构能够防止传动过程中轴体出现轴向窜动，保证齿轮啮合的位置精度始终处于设计要求范围内。底部基座的镂空设计一方面能够减轻整个传动套件的整体重量，另一方面也方便装配过程中观察内部齿轮的啮合状态，

　　后期维护时不需要完全拆解机架就能完成齿面清洁、润滑脂补充等常规保养操作。从安装边界尺寸来看，整个传动套件的外轮廓没有突出的不规则结构，所有部件均在框架的包容范围内，安装时只需要按照基座凸台的定位尺寸在设备底板上加工对应的安装孔位，就能完成快速固定，不需要额外预留避让空间，对小型自动机紧凑化的内部布局十分友好。齿轮的齿数配比经过实际传动比验算，能够匹配常见的小型低速驱动电机输出特性，不需要额外增加减速结构就能直接驱动，减少了整个动力链路的零件数量，降低了整机的故障点。在实际应用场景中，这类齿轮传动套件常被用于小型物料分拣自动机、桌面级演示用机械装置、小型工艺品加工机具的动力传递环节，相比带传动、链传动的结构，齿轮传动的传动比更准确，

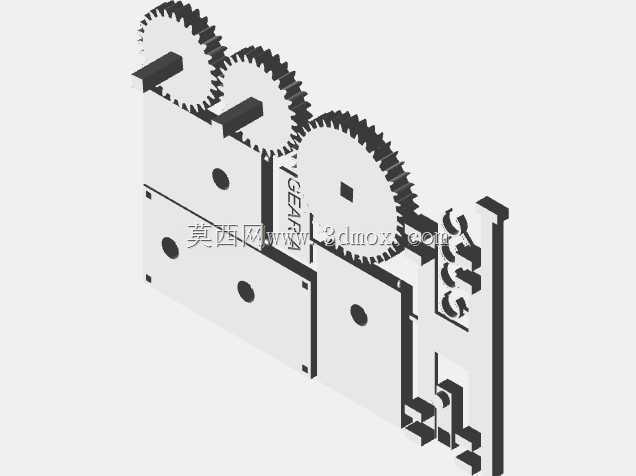

　　动力传递效率更高，在低速小负载的作业场景下使用寿命更长，不需要频繁调整传动张紧度。设计时还考虑了不同加工工艺的适配性，所有板件结构均为等厚板材加工成型，齿轮结构的拔模角度符合常规成型工艺要求，不管是采用3D打印快速打样验证，还是采用板材切割、机加工齿轮的方式做小批量生产，都不需要对模型结构做额外调整，能够直接用于生产加工环节的参考。整个传动结构的运动逻辑清晰，动力从前端大齿轮输入后，通过轴体传递到顶部的两个小齿轮，两个小齿轮的转向相反，能够适配需要反向同步动作的执行机构，比如自动机上的对向夹持、往复开合类动作，不需要额外增加换向齿轮组就能实现动力的换向输出，进一步简化了整机的传动链路。机架底部的四个支撑凸台高度一致，安装后能够保证整个传动套件处于水平状态，避免传动轴因为安装倾斜出现单侧磨损加剧的问题，延长整套传动结构的无故障运行时间。
