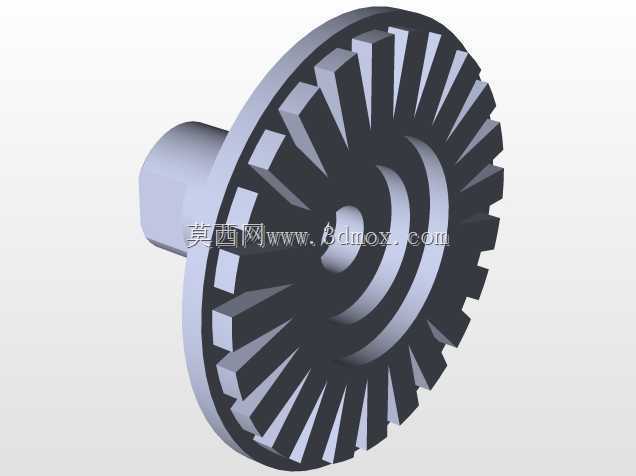

锥面齿盘式传动啮合零件结构设计

　　在中小功率的正交轴传动场景里，这类带轴伸的锥面齿盘零件是动力换向传递的核心构件，常见于小型农机的转向传动组、台式钻床的进给换向机构、轻工包装设备的间歇传动单元，区别于常规直齿锥齿轮的分体式装配结构，该零件将定位轴段与齿盘本体做了一体化成型设计，从根源上消除了轴与齿盘配合间隙带来的传动回差，在频繁正反转的传动工况下能有效降低冲击损耗，延长整套传动副的使用寿命。

　　从结构细节来看，齿盘的锥面齿形采用等模数等齿高设计，齿向沿锥面母线方向均匀排布，每个齿的两侧工作面都做了等距修缘处理，啮合过程中能避免齿顶边缘的硬接触，降低传动噪音的同时减少齿面局部应力集中；齿盘中心的同轴轴段采用阶梯轴结构，靠近齿盘背面的轴肩做了圆角过渡，避免轴肩位置的应力集中断裂，轴段外圆的尺寸公差按h6级精度设计，可直接与深沟球轴承内圈配合安装，无需额外加装轴套调整配合间隙。齿盘背面与轴肩衔接的位置预留了0.8mm宽的退刀槽，既方便加工时的刀具退刀，也能给轴承端面提供精准的轴向定位面，保证装配后轴承的轴向窜动量控制在0.02mm以内。

　　设计这类零件时，首先要匹配安装端的传动比要求确定齿盘的分度锥角，再结合传递扭矩的大小核算齿根厚度与轴段直径，避免载荷过大出现断齿或轴段扭转变形；齿形的建模过程中要严格保证每个轮齿沿锥面的周向等分度，单个齿的角度累积误差控制在0.03°以内，否则装配啮合时会出现卡滞、传动不均的问题。齿盘的外圆边缘做了1×45°的倒角处理，既去除加工后的锐边毛刺，也能在啮合装配时起到导向作用，方便与配对锥齿轮快速对位。

　　安装边界方面，该零件的轴向定位依靠轴肩端面与轴承内圈的贴合实现，齿盘背面与安装腔内壁之间需要预留至少1.5mm的间隙，避免运转过程中齿盘与腔体发生摩擦；径向安装尺寸以齿盘最大外圆为基准，安装腔的内孔直径要比齿盘最大外圆大3mm以上，给轮齿啮合时的热膨胀留出足够空间，同时也方便润滑脂在腔体内循环覆盖齿面。轴段的伸出端长度根据配套的联轴器或带轮安装尺寸确定，轴端预留了标准的螺纹孔位，可通过轴端挡圈实现外接传动件的轴向固定，防止运转过程中传动件脱出。

　　实际应用中，这类一体化锥齿盘零件的润滑方式多采用脂润滑，齿面涂抹极压锂基脂即可满足常规转速下的润滑需求，无需额外设计复杂的油路结构；在转速超过1500r/min的工况下，可在齿盘背面设计简单的甩油结构，将腔体内的润滑油带起覆盖到齿面与轴承位置，降低运转过程中的温升。零件的材质多选40Cr调质处理，齿面高频淬火硬度达到HRC45-50，既能保证芯部的韧性承受冲击载荷，也能让齿面具备足够的耐磨性，满足长期连续运转的使用需求。建模过程中对轮齿的阵列要严格遵循锥面分度的几何关系，不能直接用平面阵列替代锥面周向阵列，否则会出现齿形错位，导致实际加工出的零件无法正常啮合；轴段与齿盘的衔接位置要做连续的曲面过渡，避免出现直角棱边导致的应力集中，提升零件的抗疲劳强度。
