CSWP认证考试第二阶段练习参考零件

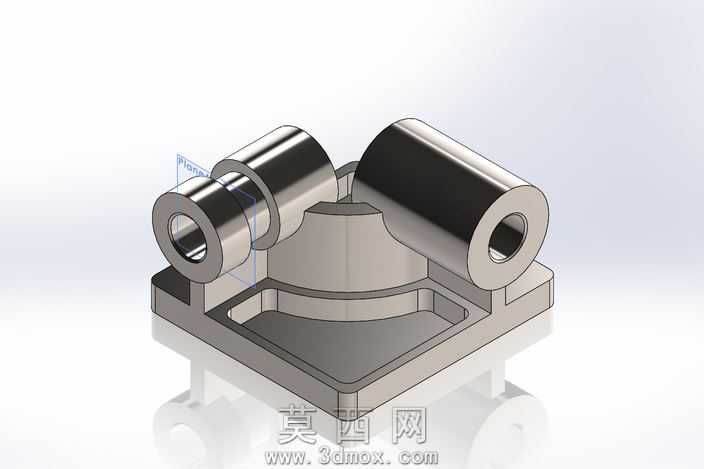

该零件是针对CSWP认证考试第二阶段考核设计的练习参考模型，整体采用块式集成化结构设计，建模过程严格遵循SolidWorks参数化建模规范，从基础底座特征开始逐步搭建整体结构。首先通过拉伸凸台命令创建带内凹型腔的方形底座，底座边缘做了均匀的圆角过渡处理，避免应力集中的同时提升零件外观质感，型腔内部的侧壁与底面衔接处同样设置了适配的圆角参数，完全匹配考试题目中对特征尺寸精度的要求。底座上方居中位置设置弧形过渡的支撑连接结构，该结构通过拉伸与放样组合命令完成建模，两侧对称伸出两个同轴度要求极高的空心筒状结构，两个筒体的内孔直径、外圆壁厚、轴向长度均严格对应考试题目给定的尺寸参数，其中左侧筒体额外设置了环形凸台结构，用于考核建模者对特征顺序、尺寸关联、几何约束的掌握程度。建模全程采用全参数关联设计，所有尺寸均通过方程式与全局变量绑定，修改关键参数后整体模型可自动更新，完全贴合CSWP考试对参数化建模能力的考核要点。渲染阶段采用金属哑光钢材质，对筒体的内孔、外圆表面做了差异化的粗糙度设置，还原真实机加工零件的表面质感，场景采用柔和的工作室环境光，通过多角度光源投射清晰展现零件的所有特征轮廓与结构细节，方便练习者对照检查自身建模的特征完整性与尺寸准确性。整个模型的特征树逻辑清晰，从基础特征到辅助特征的创建顺序完全符合正规机械建模流程，没有冗余特征与错误的几何约束，能够帮助备考CSWP的学习者熟悉第二阶段考试的题型特点，掌握复杂对称零件的建模思路，理解尺寸关联、特征修改、质量属性计算等核心考核点的操作方法，通过对照该参考模型反复练习，可快速提升参数化建模的熟练度与应试能力，避免在考试中出现特征顺序错误、尺寸约束遗漏、几何关系冲突等常见问题。
