CSWP认证考试阶段一练习样件模型

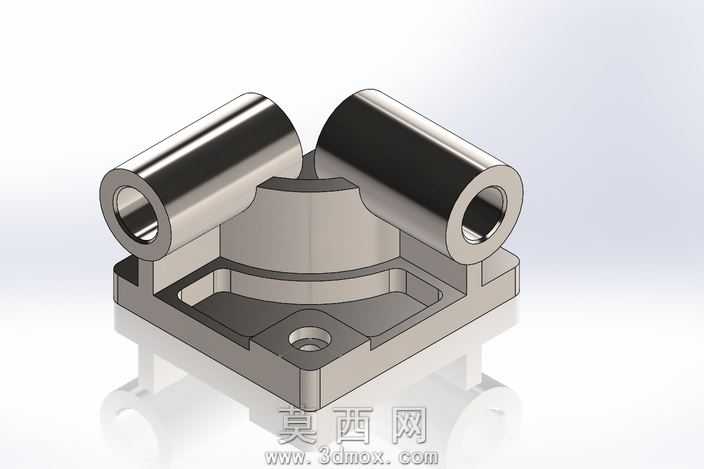

该模型为CSWP认证考试阶段一的标准练习样件，整体建模过程遵循参数化设计逻辑，从基础底座轮廓开始逐步搭建特征结构。建模初期先绘制底座的二维草图，精准约束底座的外轮廓尺寸、安装孔的定位坐标与孔径参数，通过拉伸凸台命令生成底座的基础实体，同时对底座边缘的倒角、安装沉孔的结构进行同步特征创建，保证底座部分的尺寸精度完全匹配考试题目要求。中部的支撑连接结构采用圆弧过渡的曲面造型，建模时通过引导线放样的方式生成支撑曲面，既保证了两个平行套筒的同轴度定位精度，也让支撑结构的应力分布更合理，避免直角结构带来的应力集中问题。上部的两个平行空心套筒是该零件的核心功能结构，建模时先确定套筒的中心轴线定位尺寸，通过拉伸凸台生成套筒外圆柱实体，再使用拉伸切除命令生成内部的通孔结构，同时对套筒的端面进行倒角处理，还原真实机械零件的加工工艺细节。材质渲染方面采用了金属磨砂钢材的材质参数，调整了金属粗糙度、反射率与环境光遮蔽参数，让模型呈现出真实机加工零件的金属质感，渲染时搭配柔和的渐变背景与软阴影效果，清晰展现零件的各个结构细节与空间位置关系。整个模型的特征树逻辑清晰，所有尺寸均为全约束状态，修改关键参数即可驱动整体模型更新，完全符合CSWP考试对参数化建模能力的考察要求，可作为备考阶段的建模参考范例，帮助考生熟悉考试题型的建模思路与特征创建顺序，掌握从二维草图到三维实体的完整建模流程，理解零件结构的尺寸约束逻辑与工程化设计思路。
