PCB安装式双层DB9公母连接器三维设计

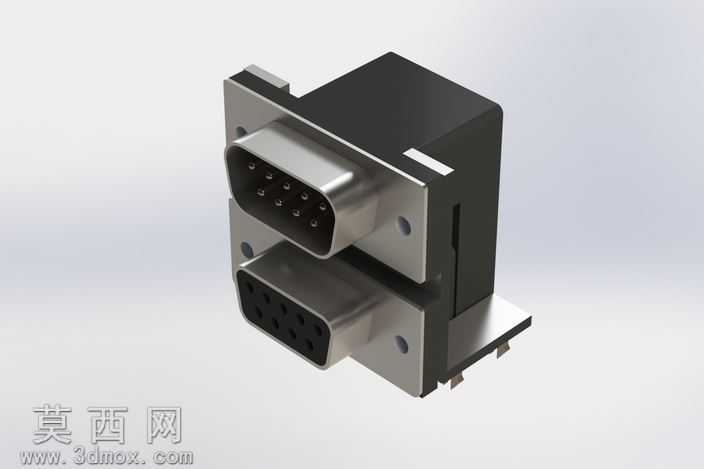

本作品为PCB安装式双层DB9公母组合连接器的三维建模成果，建模过程严格遵循工业接插件的实际生产尺寸规范，在SolidWorks环境下完成全参数化建模，确保各结构尺寸与量产实物的公差要求匹配。建模初期先梳理双层堆叠DB9的结构逻辑：上层为公头9针插针结构，下层为母头9孔插孔结构，二者共用一体式金属安装支架与黑色绝缘塑壳主体，底部设置PCB直插式焊针引脚，整体采用立式安装布局，可有效节省PCB板的板面占用空间。建模过程中，针对金属外壳部分，先绘制D型接口的基准轮廓，通过拉伸、切除命令完成接口腔体的成型，再对安装法兰的固定孔、定位缺口进行细节刻画，金属外壳的边缘做了符合冲压工艺的圆角处理，还原五金冲压件的真实形态；针对内部绝缘塑壳，通过多步拉伸与布尔运算，完成插针、插孔的安装位预留，塑壳与金属外壳的卡扣定位结构也做了精准还原，确保装配关系符合实际产品的组装逻辑；针对插针与插孔部分，公头插针按照标准DB9针脚排布做等距阵列，针脚的倒角、根部的固定凸台都逐一建模，母头插孔的内孔深度、接触弹片的卡位结构也做了细节呈现，底部焊针的长度、间距完全匹配标准PCB焊盘的设计规范。材质与渲染阶段，金属外壳与插针、焊针部分赋予哑光镀镍金属材质，调整反射参数还原五金件的细腻金属质感，绝缘塑壳部分赋予黑色阻燃PBT塑料材质，添加细微的颗粒质感还原工程塑料的表面特征，渲染时采用柔和的工业产品布光，多角度呈现连接器的整体形态、接口细节与安装结构，清晰展示双层堆叠的布局优势与各部件的装配关系。该模型完整还原了PCB安装双DB9连接器的全部结构特征，可用于电子设备的结构布局验证、PCB板的干涉检查以及接插件选型的可视化参考，建模过程中兼顾了工业设计的美观性与机械结构的实用性，所有特征均可编辑，方便后续根据不同的安装需求调整尺寸参数。
