乐高楔形拼接积木组件结构设计

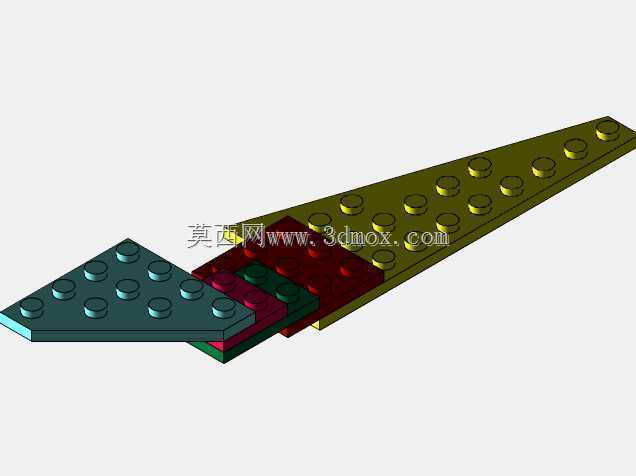

　　日常接触的拼插类积木构件里，这类楔形拼接组件的应用场景远比普通矩形积木宽泛，不管是做飞行器的翼面结构、载具的斜向导流面，还是建筑模型的收边造型，都需要这类带角度的构件来完成非直角的形态过渡，避免整体造型出现生硬的直角转折。从实际装配逻辑来看，这套组件采用三层叠装的结构设计，最上层为橄榄绿色长楔形带凸点基板，中层为红色过渡连接块，下层为深灰蓝色短楔形带凸点基板，不同层之间通过标准积木的凸点与凹槽实现过盈配合，不需要额外的粘接或者紧固件就能完成固定，拼接完成后整体的结构刚性足够支撑常规拼搭过程中的拿取、移位操作，不会出现层间松脱的问题。设计这类楔形构件的时候，首先要保证凸点的中心距完全匹配通用拼插积木的标准模数，所有凸点的直径、高度，

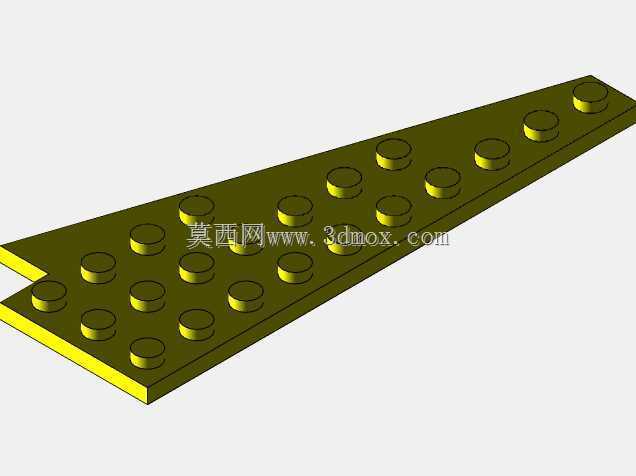

　　以及对应凹槽的内径、深度都要和通用构件保持一致，不然会出现插接过松容易脱落，或者插接过紧无法装配的问题，甚至会因为配合公差不合理导致相邻凸点无法同时对位，直接丧失拼接兼容性。从外形尺寸来看，长楔形基板的长度方向排布了多组标准凸点，宽度方向从宽端到窄端逐步收窄，窄端的宽度刚好容纳单排凸点，宽端的宽度可容纳三排凸点，整体的楔形角度经过反复调整，既能够满足翼面类造型的斜度需求，又不会因为角度过陡导致凸点排布数量不足，影响和其他构件的连接强度。短楔形基板的楔形角度和长基板保持一致，叠装在长基板的宽端下方时，两者的侧边斜度能够完全对齐，不会出现台阶错位，中层的红色连接块除了承担层间垫高的作用之外，还设置了侧向的连接位点，

　　能够和垂直方向的积木构件实现拼接，拓展整个组件的连接维度。安装边界方面，这套组件所有凸点的顶面都处于同一水平面，所有凹槽的底面也保持共面，叠装完成后整体的厚度为三层标准积木板的厚度，和同厚度的普通矩形积木可以实现无缝拼接，不会出现高低差；楔形侧边的边缘做了微小的圆角处理，既避免了锐边可能造成的划伤风险，也不会因为圆角过大导致拼接后相邻构件之间出现明显缝隙。在实际的积木模型搭建过程中，这类楔形组件往往是造型实现的关键零件，普通矩形积木只能搭建横平竖直的规整结构，加入这类楔形构件之后，可以实现流线型的曲面过渡，比如搭建战斗机模型的时候，用多组不同长度的楔形构件逐层错位叠装，就能模拟出机翼的翼型剖面，

　　比单纯用矩形积木堆砌出来的造型还原度高很多；搭建建筑模型的坡屋顶时，这类楔形构件可以直接作为屋面的收边条，不需要额外切割修改就能实现自然的坡度过渡。从结构受力的角度来看，这类楔形构件的内部筋位排布和矩形基板保持一致，在凸点对应的下方位置都设置了加强筋，避免长时间插拔之后凸点根部出现断裂，楔形收窄的位置因为宽度变小，特意加厚了侧壁的厚度，保证窄端位置的结构强度，不会在拼插过程中出现开裂。另外，不同颜色的分层设计除了视觉区分的作用之外，也方便搭建者快速识别不同的连接层，在复杂的大型模型搭建过程中，能够快速对位需要连接的构件位置，减少拼错的概率。需要注意的是，这类楔形构件因为存在斜向边缘，和其他构件拼接的时候，斜边上没有设置凸点或者凹槽，所以斜边位置无法直接连接其他积木，需要搭配带侧向凸点的特殊构件才能实现斜向的拼接拓展，在做整体结构规划的时候要提前预留好连接位点，避免出现造型完成之后无法和周边构件固定的问题。
