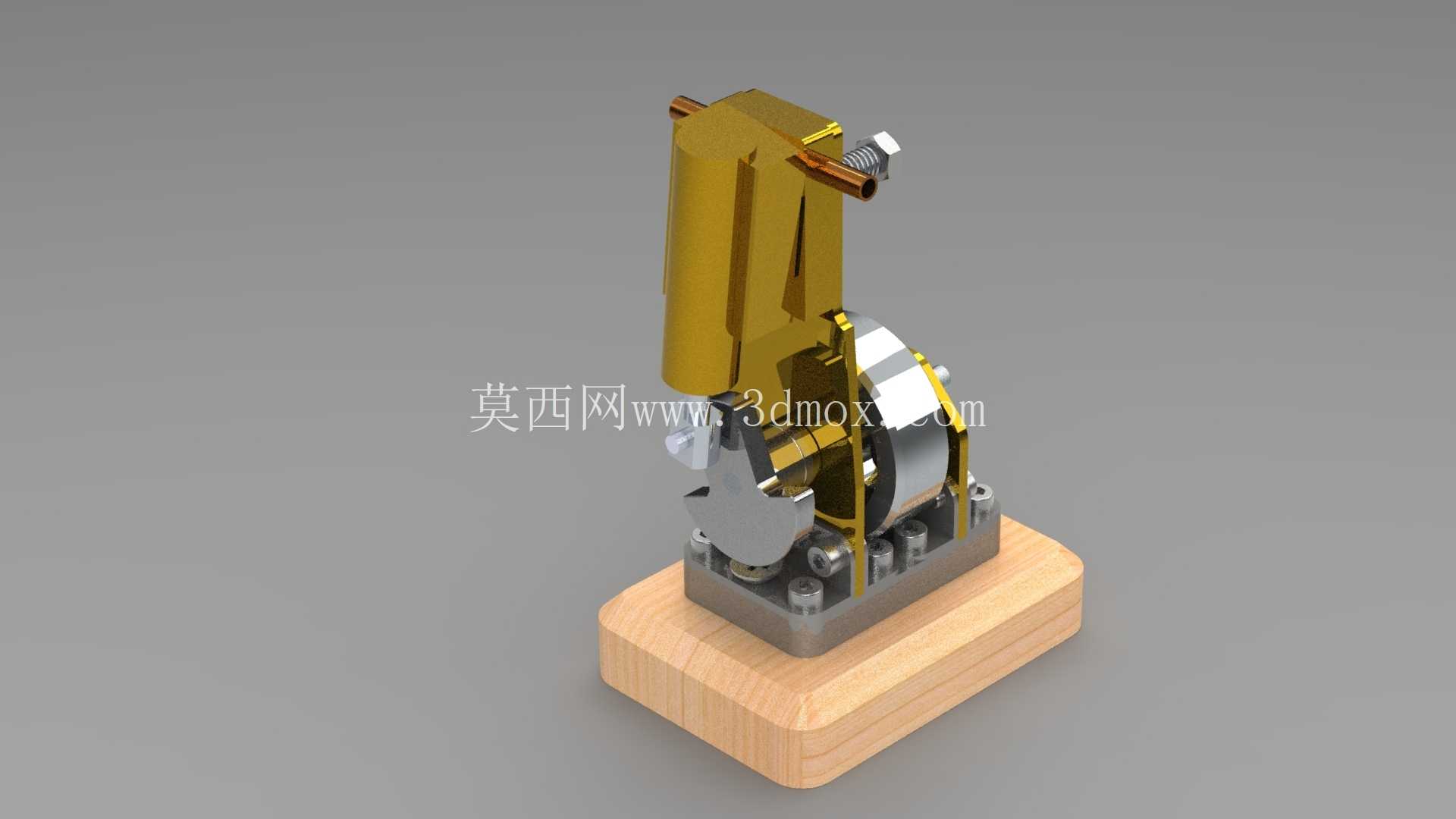

单缸垂直振荡蒸汽机结构设计方案

　　在小型动力演示装置、教学实验教具以及复古动力模型的应用场景中，单缸垂直振荡蒸汽机是还原早期往复式动力机械工作逻辑的典型载体，这类装置不需要复杂的配气机构，依靠缸体自身的摆动完成进排气切换，结构紧凑度远高于同排量的固定缸体蒸汽机，非常适合小空间内的动力原理展示与小型动力输出场景使用。从实际用途来看，这类单缸垂直振荡结构既可以作为热能动力教学的具象演示载体，帮助学习者直观理解蒸汽膨胀做功、曲柄连杆传动的完整流程，也可以作为小型复古动力模型的核心动力单元，搭配微型锅炉即可驱动小型车船模型、动态机械展项运行，部分经过精度优化的同结构装置，还可用于小型精密设备的低速动力输出场景，依靠蒸汽介质的稳定推力实现低转速大扭矩的动力传递。从功能特性上看，该结构采用缸体垂直布置加振荡配气的设计，省去了独立的滑阀或凸轮配气组件，整体零件数量控制在18个特殊部件以内，装配流程更简单，运动部件的摩擦损耗也更低；缸体的振荡支点同时作为进排气的通道接口，蒸汽从底座侧方的接口进入后，直接通过支点处的气道进入缸体内部推动活塞下行，活塞带动连杆驱动曲轴旋转，曲轴旋转过程中带动缸体绕支点小幅摆动，自动切换进排气的通路，完成做功-排气的循环，整个工作过程不需要额外的配气传动结构，动力传递路径更短，能量损耗也相应降低。

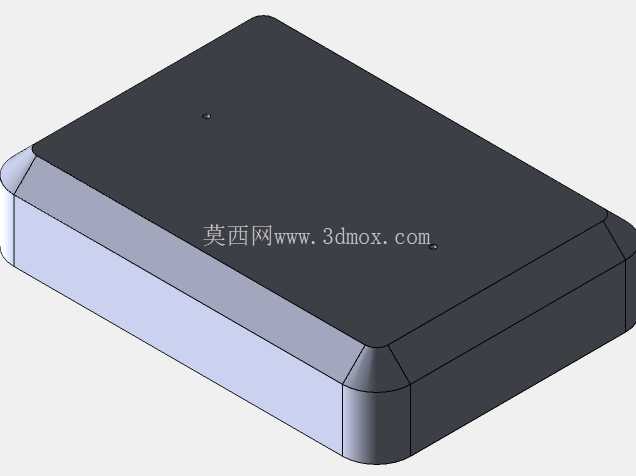

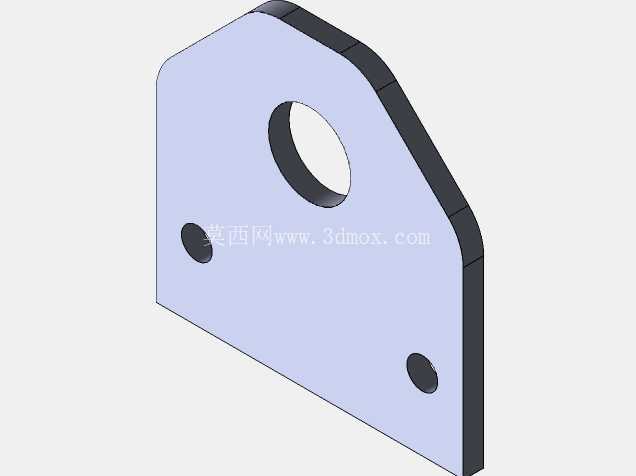

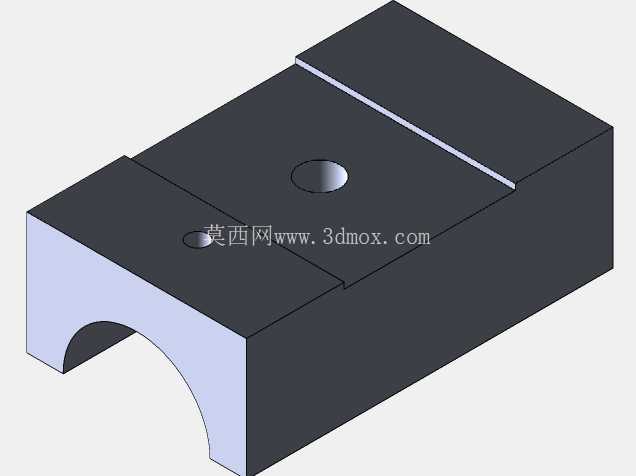

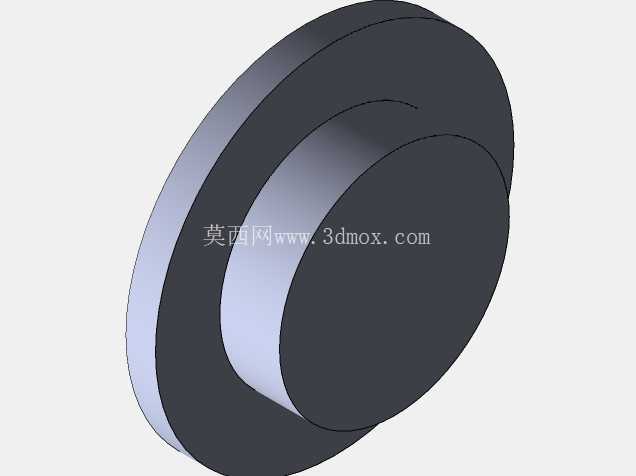

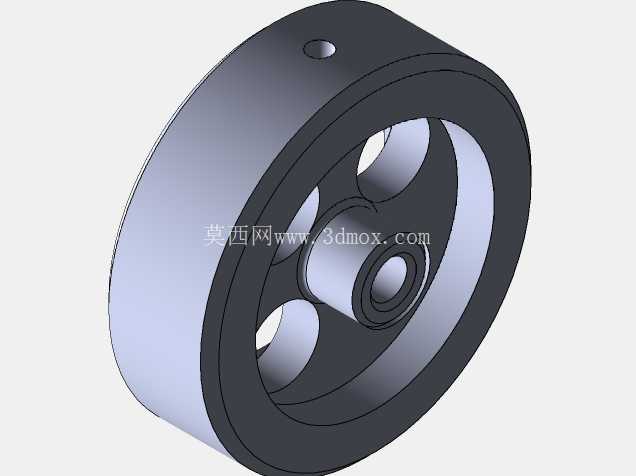

　　设计思路上，该结构优先考虑了运动部件的同轴度要求，曲轴组件的支撑座直接集成在金属底座上，保证曲轴旋转时的径向跳动量控制在极小范围内，避免活塞连杆运动时出现卡滞；缸体与底座的振荡配合面采用研磨密封设计，不需要额外的密封件即可保证蒸汽压力不会在配气切换过程中出现过量泄漏，同时兼顾了摆动的灵活性与密封可靠性；活塞与缸体的配合间隙经过优化，既保证活塞往复运动时无卡滞，也能减少蒸汽的窜漏损失，提升做功效率；底部的木质安装基座既起到了整机的支撑固定作用，也通过材质的软硬搭配，避免金属部件直接硬接触带来的振动传导，降低整机运行时的共振噪音。

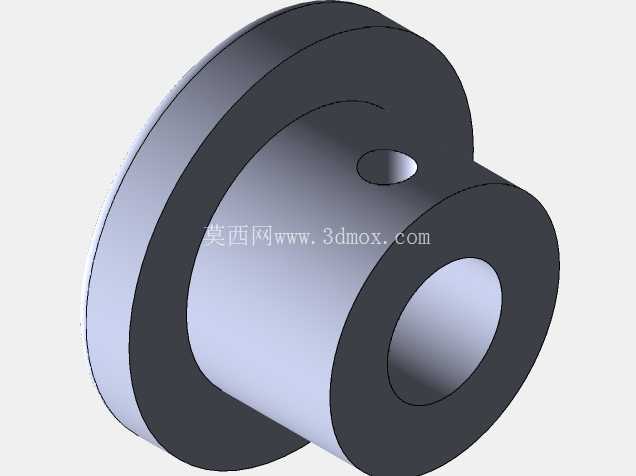

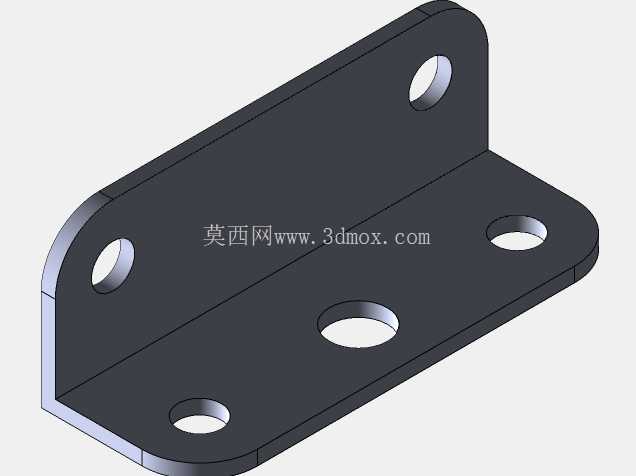

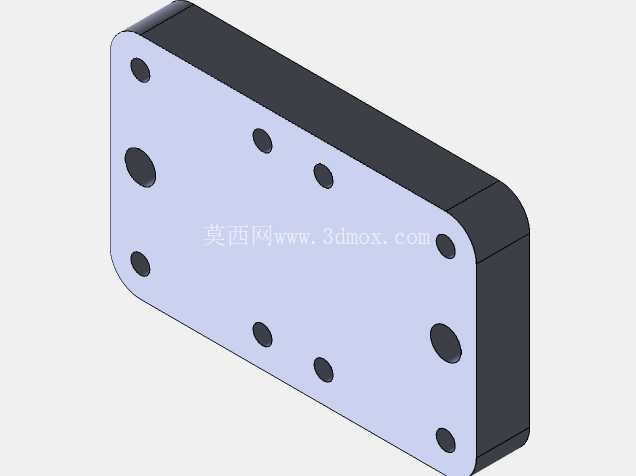

　　从外形尺寸与安装边界来看，整机采用垂直立式布置，横向占用空间仅为底座的矩形安装面大小，纵向高度集中在缸体与曲轴组件的布置区间，安装时只需要在基座底部预留对应尺寸的固定空间，侧方预留蒸汽管路的接入空间即可，不需要额外预留侧面的配气组件安装位置；曲轴的动力输出端从支撑座侧方伸出，安装外接传动部件时只需要匹配输出轴的直径与伸出长度，不会与缸体的振荡运动轨迹产生干涉；所有运动部件的外轮廓都在底座的投影范围内，外部不需要额外加装安全防护结构即可避免运动部件剐蹭周边设备，非常适合在桌面展示台、小型模型舱室这类狭窄空间内安装使用。

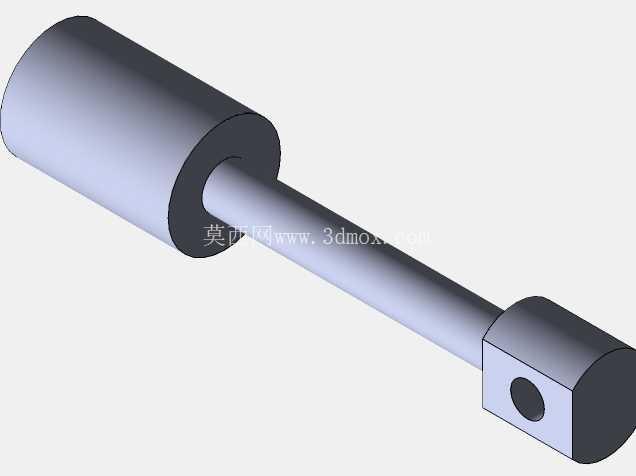

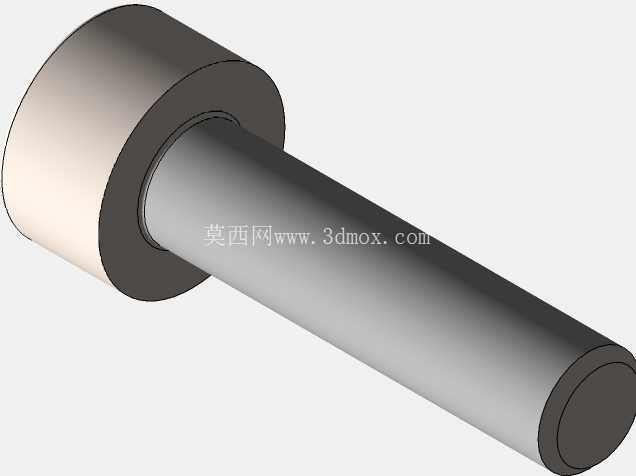

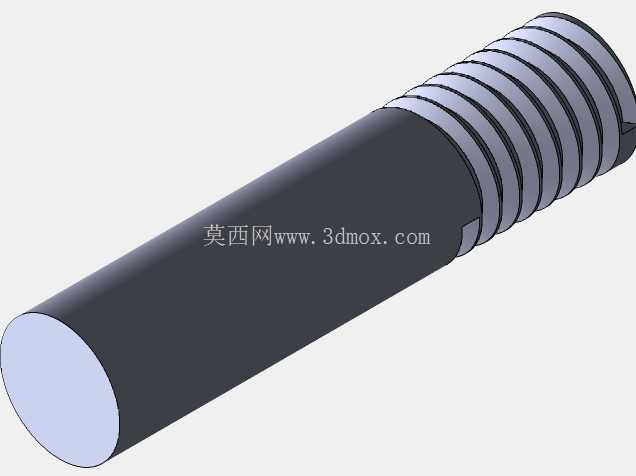

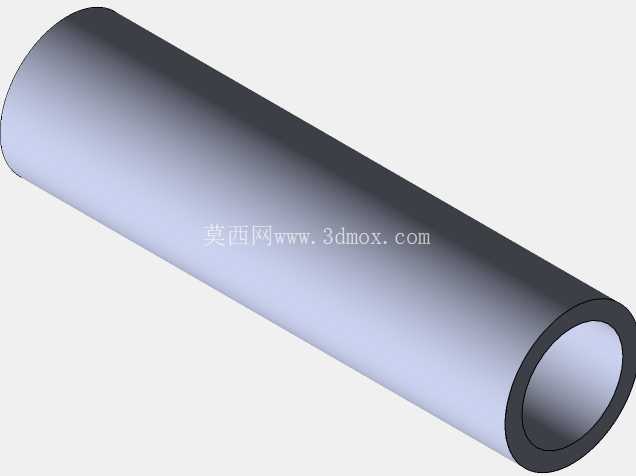

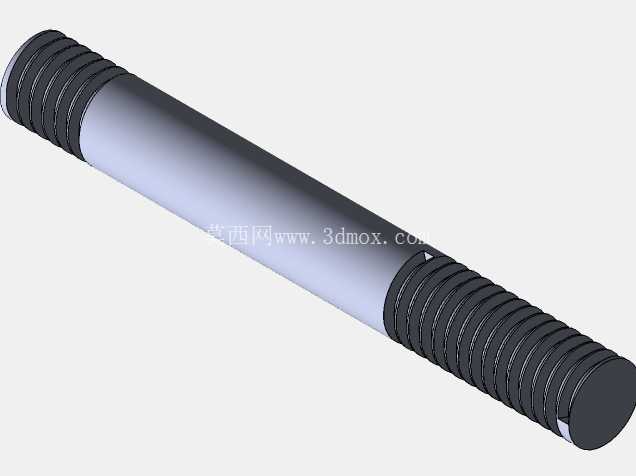

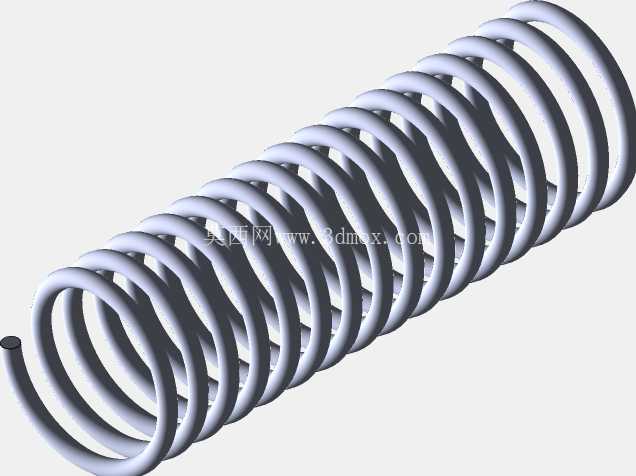

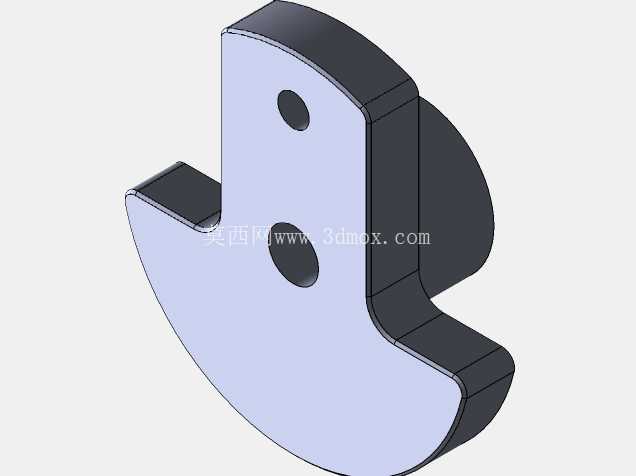

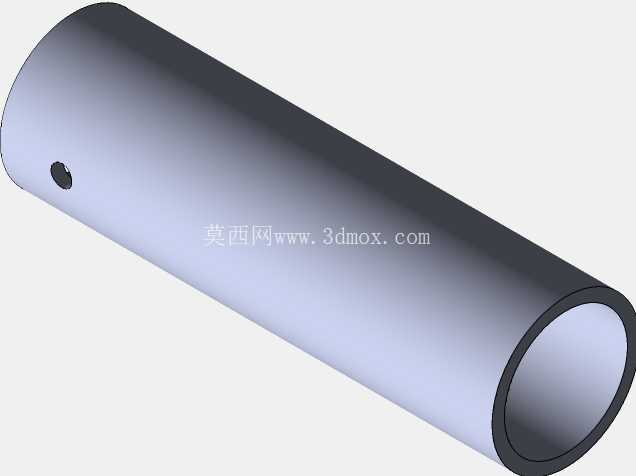

　　在结构细节处理上，连杆与活塞、曲轴的连接部位都采用了销轴铰接设计，铰接处的配合间隙经过精准控制，既保证铰接转动的灵活性，也避免间隙过大带来的运动冲击；缸体侧方的蒸汽接口采用标准外螺纹设计，可以直接对接通用规格的蒸汽输送管路，不需要额外制作转接接头；金属部件的表面都做了防锈处理，长期在潮湿的蒸汽工作环境下也不会出现锈蚀卡滞的问题，维护时只需要定期在铰接部位加注少量润滑脂，即可保证整机长期稳定运行。这类垂直振荡的单缸蒸汽机结构，相比斜置或卧式的同功率蒸汽机，重心更集中在底座中心位置，运行时的整机稳定性更好，即使在移动的模型载体上安装使用，也不会因为重心偏移出现晃动侧翻的问题；同时垂直布置的缸体在冷凝水排出上更有优势，做功后产生的冷凝水可以顺着缸壁自然流向排气口排出，不会积存在缸体内部影响活塞的正常运动，减少了停机后积水锈蚀的风险。对于三维建模从业者来说，这个结构的建模重点在于振荡配合面的密封面精度匹配、曲轴连杆运动的干涉检查、以及各铰接部件的运动间隙设定，建模时需要先确定曲轴的偏心距与活塞的行程匹配关系，再反向推导缸体的振荡角度范围，保证缸体摆动到两个极限位置时，进排气孔能够完全对准对应通路，避免出现配气不到位导致的动力不足问题；装配体搭建完成后需要进行运动仿真验证，检查整个运动循环中各部件是否存在运动干涉，特别是缸体摆动时是否会与曲轴、连杆部件产生碰撞，活塞往复运动时是否会出现超出行程的问题，确保所有运动部件的运动轨迹都在设计范围内。
