发那科CRX25i机械手电缆导向支架设计

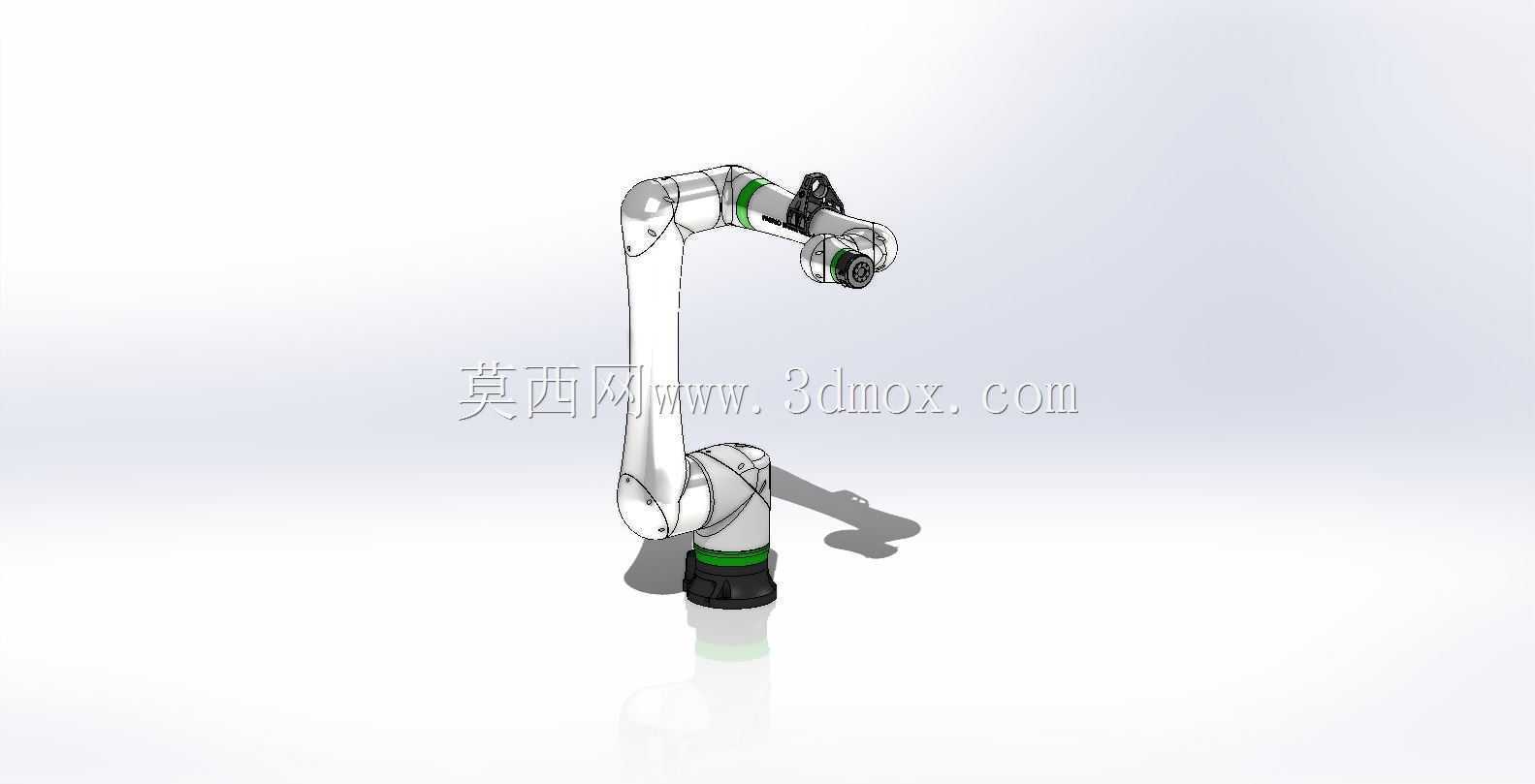

　　在汽车零部件上下料、3C电子精密装配、仓储物流拆码垛这类高频次往复运动的协作机器人作业场景中，末端执行器的动力电缆、信号通讯线、气路管路如果缺乏合理的导向约束，很容易在机械臂大角度回转、关节俯仰动作时出现管线与臂体剐蹭、相邻关节夹线、管线过度弯折疲劳断裂的问题，严重时还会拉扯末端工具造成定位偏差，直接影响产线连续运行的稳定性。这款适配Fanuc CRX25i协作机械手的电缆导向支架，就是针对这类管线排布痛点开发的专用结构件，直接安装在机械臂末端法兰与关节的衔接位置，替代原有裸露的走线方式，把原本散乱排布的各类管线统一收拢在导向通道内，从根源上规避管线运动干涉的风险。

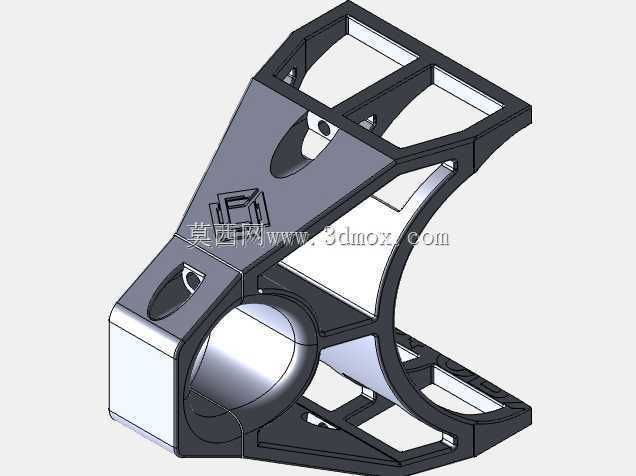

　　从实际功能设计来看，这款支架并没有采用复杂的多件拼接结构，而是结合CRX系列协作臂圆润的臂体轮廓做了一体化的弧形导向槽设计，槽体内侧预留了足够的管线容纳空间，能够同时容纳多芯动力电缆、以太网通讯线、直径6-8mm的气动气管，槽口边缘做了R3以上的圆角钝化处理，不会在管线往复滑动时割破线缆外护套。支架的安装基准面完全匹配CRX25i末端关节的安装孔位，不需要对原有臂体做任何打孔、打磨改装，直接利用臂体原有预留的安装螺孔就能完成固定，安装后支架的外轮廓完全贴合臂体的曲面走向，不会额外增加过大的外凸尺寸，避免机械臂在狭窄工位作业时支架与周边工装、防护栏发生碰撞。

　　设计过程中首先做的是全行程运动干涉校核，把支架模型导入到CRX25i的整机装配体中，模拟机械臂J1到J6关节的全角度极限运动，反复调整导向槽的延伸角度和出线口位置，确保在机械臂做腕部360度回转、大臂俯仰抬升等极限动作时，管线的弯曲半径始终大于线缆本身允许的最小弯曲半径，不会出现管线折死弯的情况。同时考虑到协作机器人经常需要在人员密集的产线旁作业，支架所有外露的棱角都做了倒圆角处理，表面没有突出的螺丝头、锐边，不会在机械臂运动过程中剐蹭到现场操作人员。

　　从安装边界尺寸来看，支架固定后沿臂体径向的外凸尺寸控制在35mm以内，不会超出机械臂原有关节的最大外轮廓范围，出线口的位置对准末端法兰的中心区域，管线从支架引出后可以直接对接末端执行器的接口，走线路径短且顺直，不会出现多余的管线弯折。支架本身的壁厚做了合理的梯度设计，安装固定位置的壁厚加厚到4mm，保证长期受管线拉扯不会出现安装孔开裂、支架变形的问题，导向槽的侧壁厚度控制在2.5mm，在保证结构强度的前提下尽可能减轻自身重量，不会给机械臂末端增加过多的负载负担，避免影响机械臂的有效负载能力和运动响应速度。

　　在实际产线应用中，这类导向支架还能大幅降低后期管线维护的工作量，所有管线都在导向槽内有序排布，检修时不需要反复梳理散乱的管线就能快速定位故障点，同时导向槽的结构也能阻挡焊接飞溅、车间粉尘、切削液溅落到管线表面，延长管线的整体使用寿命。不同于通用型的扎带、管线包结构，这款支架完全匹配CRX25i的臂体结构，安装后与臂体的贴合度更高，不会出现通用支架安装后松动、移位的问题，在高速往复运动的工况下也不会产生额外的震动和异响，能够适配7*24小时连续运行的自动化产线作业需求。
