适配ArdiBot平台的并联机械执行臂结构

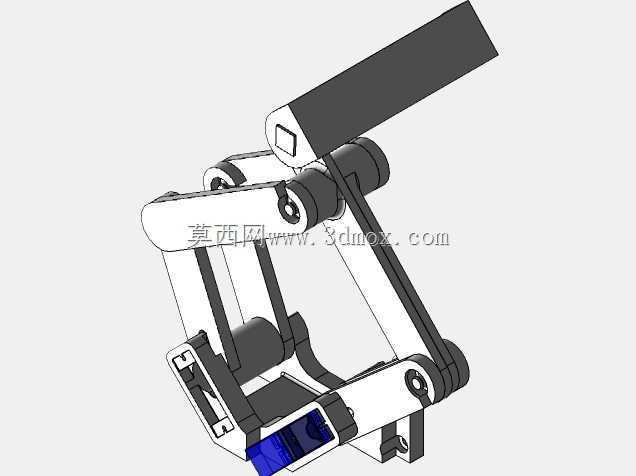

　　这款并联结构的机械执行臂，核心定位是适配小型桌面级ArdiBot移动平台，拓展平台的作业执行能力，可覆盖桌面级轻量作业场景下的拾取、移载、简单操作类需求，常见于教学实验场景、小型桌面自动化工位、创客开发验证场景中，作为移动平台的末端执行延伸部件使用。从结构设计逻辑来看，这款机械臂采用并联连杆构型，相较于同尺寸的串联臂结构，并联构型的关节负载分布更均匀，末端执行端的定位刚性更好，在轻载作业场景下能有效降低关节处的受力集中问题，减少长期运行后的关节间隙累积。整套臂体的关节转动部位全部采用标准微型轴承作为转动支撑，单处关节配置的轴承规格为11mmx5mmx4mm，全臂共用到8颗该规格轴承，轴承的内圈与关节转轴过盈配合，

　　外圈与连杆安装孔过渡配合，装配时可通过轴端卡簧实现轴向定位，无需额外定制复杂的限位结构，既降低了加工成本，也方便后期维护时的零件替换。臂体的驱动部分采用2个微型舵机作为动力源，舵机输出盘直接与主动连杆连接，省去了额外的传动减速结构，减少了传动链上的间隙误差，同时舵机的安装位预留了标准的舵机安装孔距，可直接适配市面上通用的9g微型舵机，无需定制专用驱动部件。末端执行位置预留了标准电磁铁安装位，可通过电磁铁的通断电实现铁磁性小零件的拾取与释放，适合在教学场景中完成零件分拣、物料移载类的实验演示，也可根据实际需求更换为微型夹爪、画笔夹具等其他末端执行件，拓展不同的作业功能。从安装边界来看，

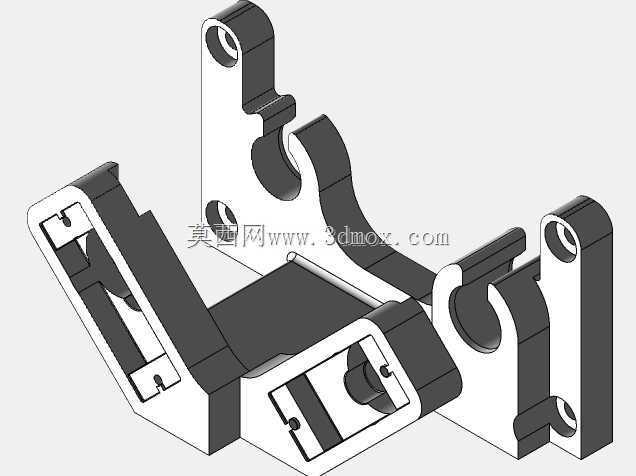

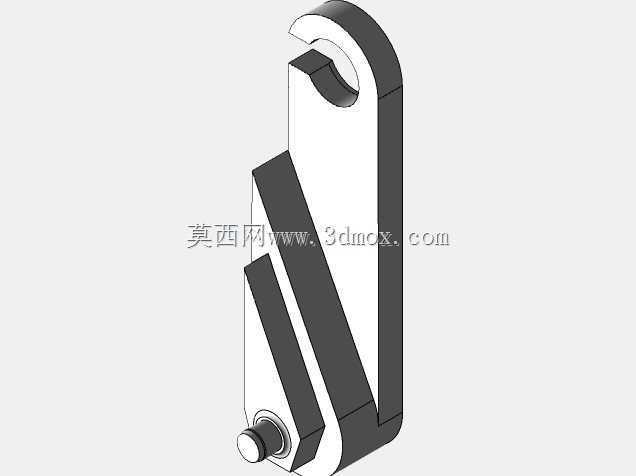

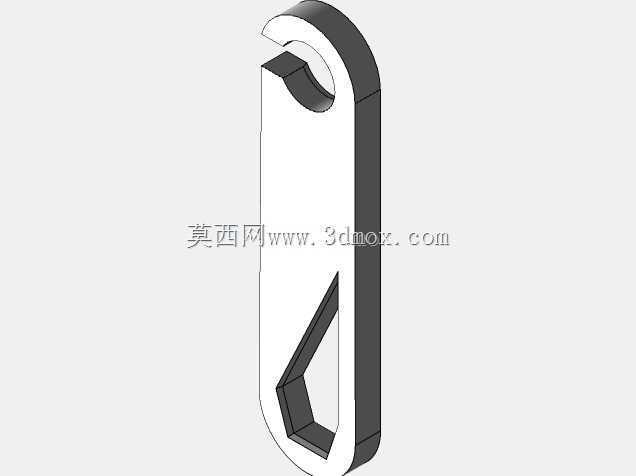

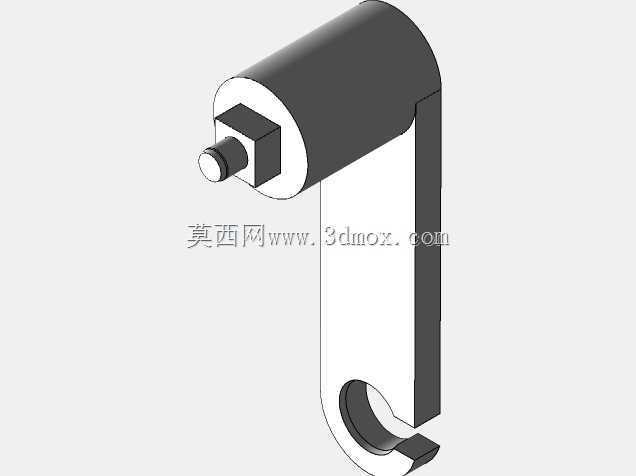

　　臂体底座的安装孔位完全匹配ArdiBot平台顶部的预留安装接口，安装时无需对原有平台进行打孔、切割等二次加工，直接通过标准螺丝即可完成固定，安装后臂体的转动范围不会超出平台的顶部轮廓边界，不会干涉平台自身的移动轮组、传感器等原有部件的正常工作。臂体处于完全收拢状态时，整体高度较低，可降低平台移动过程中的重心偏移风险，提升移动过程的稳定性；完全伸展状态下，末端可覆盖平台前方一定扇形区域的作业范围，满足桌面级小范围作业的覆盖需求。结构设计上，所有连杆零件均采用等壁厚设计，壁厚均匀适合采用3D打印工艺快速制作验证，也可采用铝合金板材激光切割后进行装配，不同加工工艺下都能保证零件的加工精度与装配一致性。

　　连杆之间的铰接位置都预留了足够的转动间隙，避免臂体在全行程运动过程中出现连杆干涉、卡滞的问题，同时在关节转动的极限位置设计了硬限位结构，可防止舵机超行程转动导致的结构损坏或舵机烧蚀问题。整套臂体的走线槽全部集成在连杆内部，舵机与末端电磁铁的连接线可顺着连杆内部的空腔排布到底座位置，不会外露在臂体外部，既避免了运动过程中线缆被拉扯、缠绕的问题，也让整体外观更整洁。在实际使用场景中，这款机械臂可配合ArdiBot平台的移动功能，完成桌面物料的定点搬运、指定位置的标记绘制、简单的零件装配辅助等工作，在教学场景中可作为机械原理、机器人控制课程的实操载体，让学习者直观理解并联机构的运动特性、舵机控制逻辑、末端执行器的作业逻辑；在小型桌面自动化场景中，可搭配视觉传感器完成小零件的分拣、排列等重复性工作，替代人工完成简单的重复作业动作。设计过程中充分考虑了零件的通用性，除了连杆类的结构件外，其余用到的轴承、舵机、电磁铁、紧固件全部为标准市售零件，无需定制特殊规格的配件，降低了整套结构的制作门槛与后期维护成本，即使是个人开发者也能快速采购齐所有零件完成组装调试。臂体的整体重量控制在较低水平，安装到ArdiBot平台后不会超出平台的负载上限，不会影响平台的移动性能与续航表现，同时并联结构的特性让臂体在运动过程中整体重心波动更小，不会因为臂体的伸展动作导致平台出现倾翻风险。
