铰接式带安装底座机械支撑连接构件

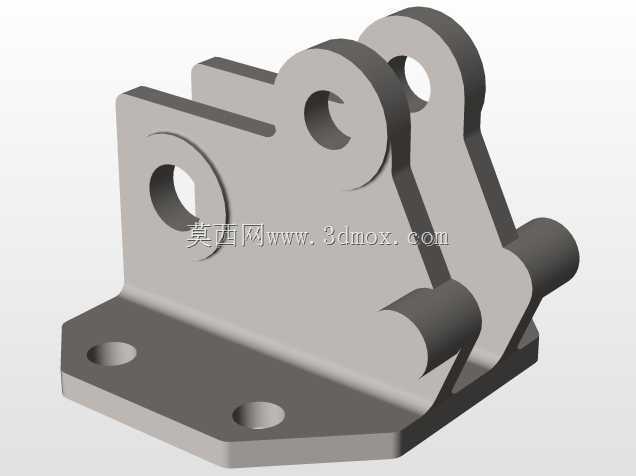

　　该铰接支撑构件的设计核心围绕重载工况下的铰接传动需求展开，底座采用带沉头安装孔的平板结构，两个安装孔沿底座长度方向对称分布，可适配M10-M12规格的内六角螺栓安装，安装时沉孔可完全容纳螺栓头部，避免螺栓突出干涉相邻部件的运动轨迹，底座底面做平面度公差管控，安装贴合面的平面度要求控制在0.05mm以内，保证安装后构件无倾斜翘曲，受力均匀。主体支撑部分采用双侧立板对称布局，相比单立板结构可将铰接销轴的受力分散到两个支撑点，大幅降低销轴的弯曲应力，适配大载荷的往复摆动工况，立板上设置的三组铰接孔分别承担不同的连接功能：靠下的大直径通孔用于连接固定端的主销轴，孔径公差采用H7级精度，可与销轴形成间隙配合，保证转动顺畅无卡滞，

　　同时配合铜套使用时可预留润滑脂存储间隙；靠上的两组铰接耳孔分别用于连接动力执行件与从动连杆，孔位的同轴度公差控制在0.03mm以内，避免连杆运动时出现别劲、磨损加剧的问题。立板与底座的连接位置做了大圆弧过渡设计，而非直角衔接，该设计可有效消除应力集中现象，在承受冲击载荷时，过渡位置的应力集中系数可降低40%以上，避免长期交变载荷下出现焊缝开裂或者基体断裂的问题，立板外侧的加强筋沿受力方向布置，从底座边缘一直延伸到上铰接耳的根部，进一步提升整体结构的抗扭、抗弯性能，在承受侧向载荷时可减少立板的形变量。从实际应用场景来看，这类构件广泛应用在工程机械的连杆机构、自动化生产线的摆动工位、农用机械的悬挂连接部位，比如小型装载机的动臂铰接点、

　　皮带输送机的张紧装置摆动支座、自动化包装线的翻板机构支撑座都可采用这类结构，其安装边界需要注意：底座安装时需要保证支撑面的刚度，若支撑面为薄板结构需要额外加装加强垫板，避免螺栓锁紧后底座变形导致铰接孔同轴度超差；铰接销轴装配时需要在孔壁涂抹润滑脂，并且两端加装防尘密封圈，避免粉尘、碎屑进入孔内加剧磨损，日常维护时可通过销轴端部的注油孔定期补充润滑脂，延长构件使用寿命。设计过程中优先考虑了加工工艺性，整体结构除铰接孔需要镗削保证精度外，其余平面均可通过铣削一次加工成型，底座的安装孔可直接钻削加工沉孔，无需特殊工装，适合批量生产，毛坯可采用铸造工艺成型，材料选用ZG270-500铸钢，兼顾强度与韧性，

　　若应用在轻载工况也可采用铝合金压铸成型，降低整体重量。构件的外形轮廓无尖锐棱角，所有外露边均做了R2-R3的倒钝处理，避免装配、维护过程中划伤操作人员，同时也减少了应力集中的点位。在运动干涉校验层面，设计时已预留足够的摆动空间，当铰接的连杆绕主销轴摆动±45°范围内，构件本体与连杆、相邻部件均不会发生碰撞，可满足多数常规摆动机构的行程需求，若需要更大的摆动角度，可适当调整上铰接耳的开孔位置，或者削减立板上部的多余材料来扩展摆动空间。
