阿基米德螺旋结构桶形滚筒设计

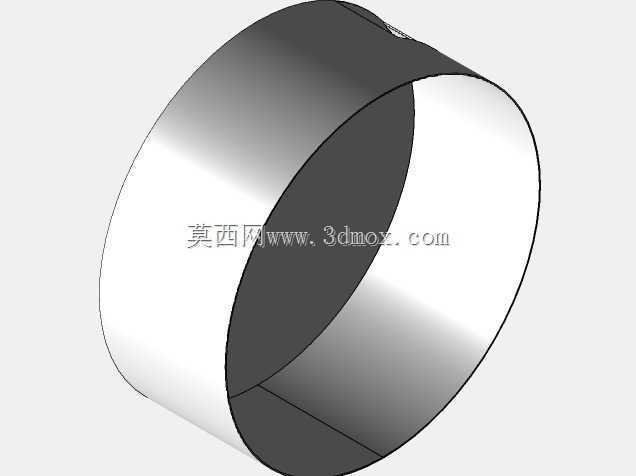

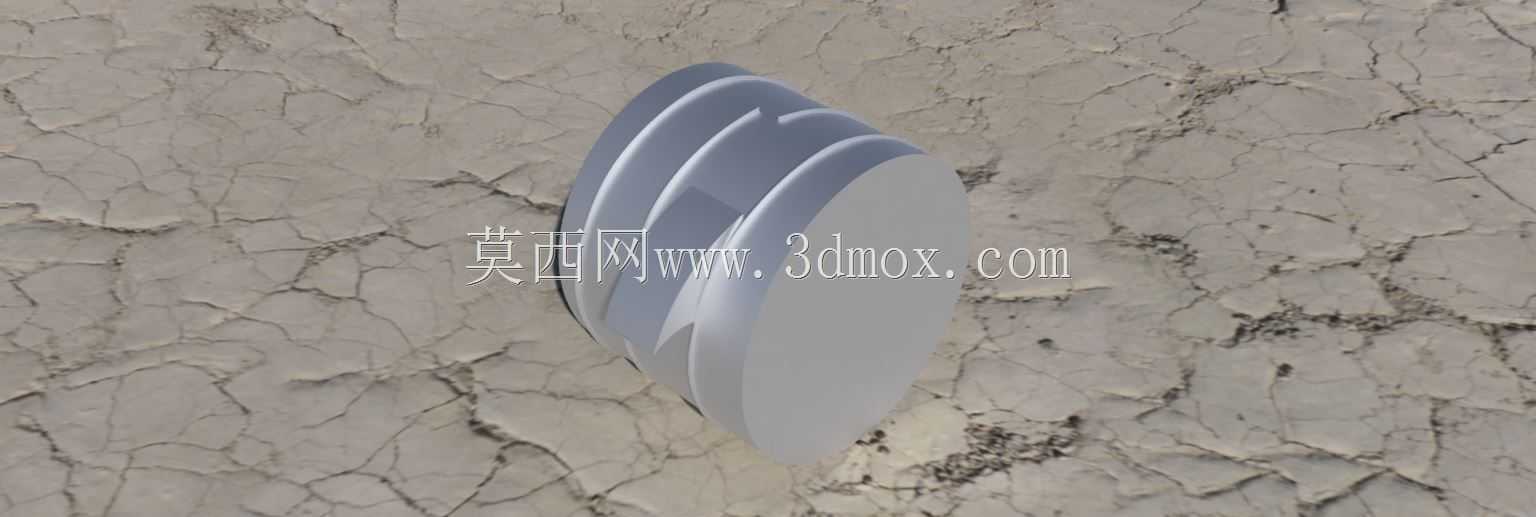

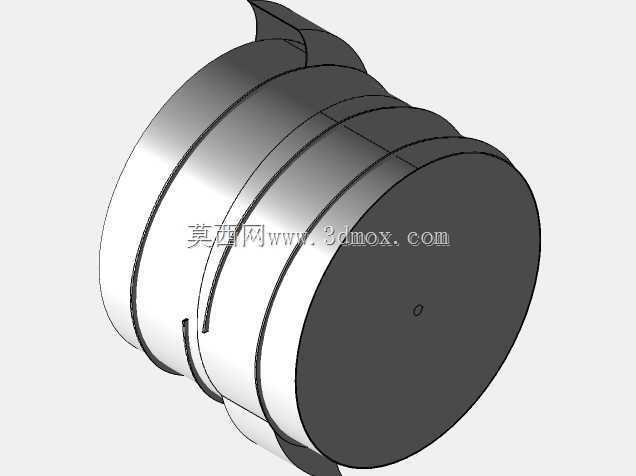

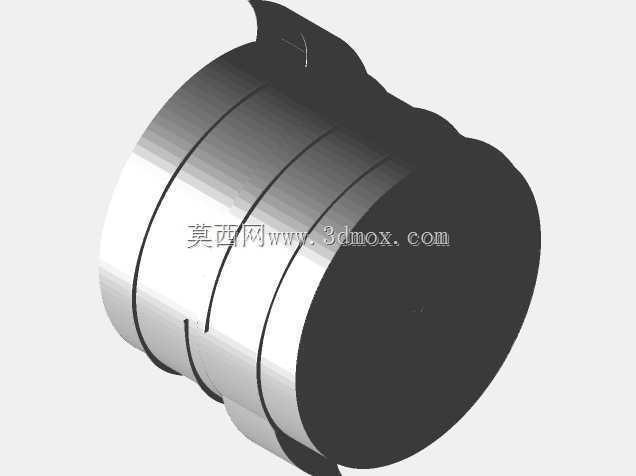

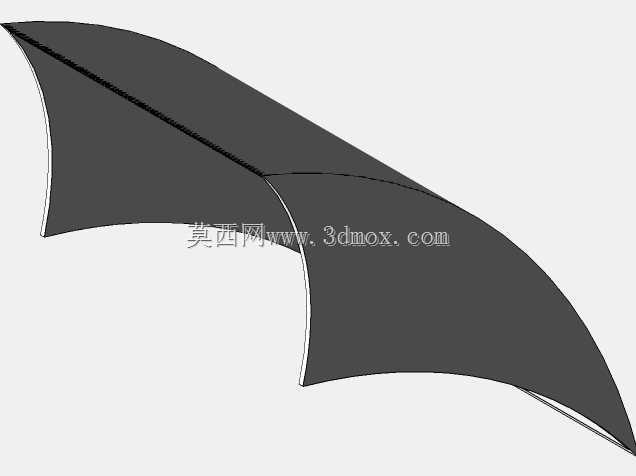

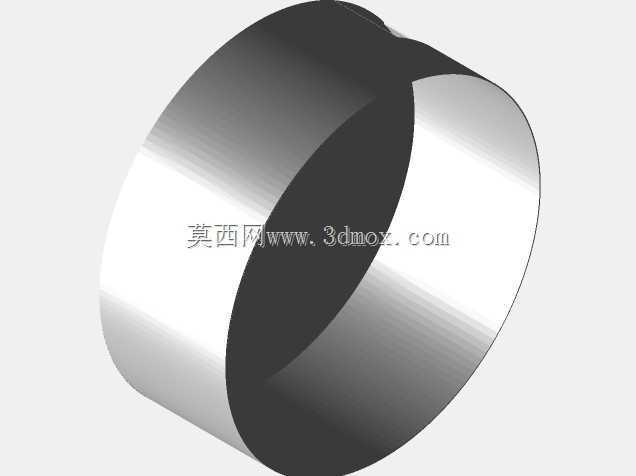

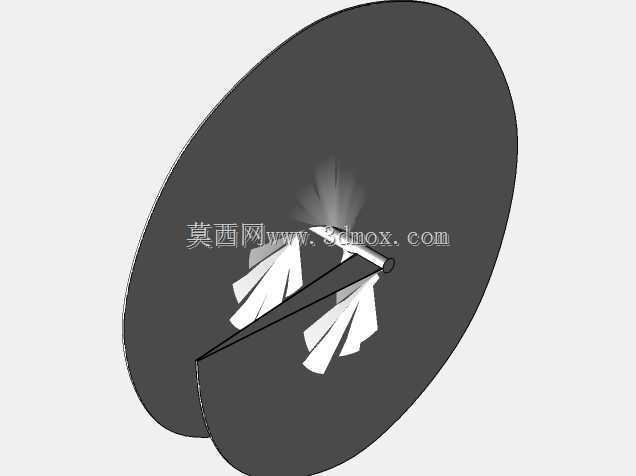

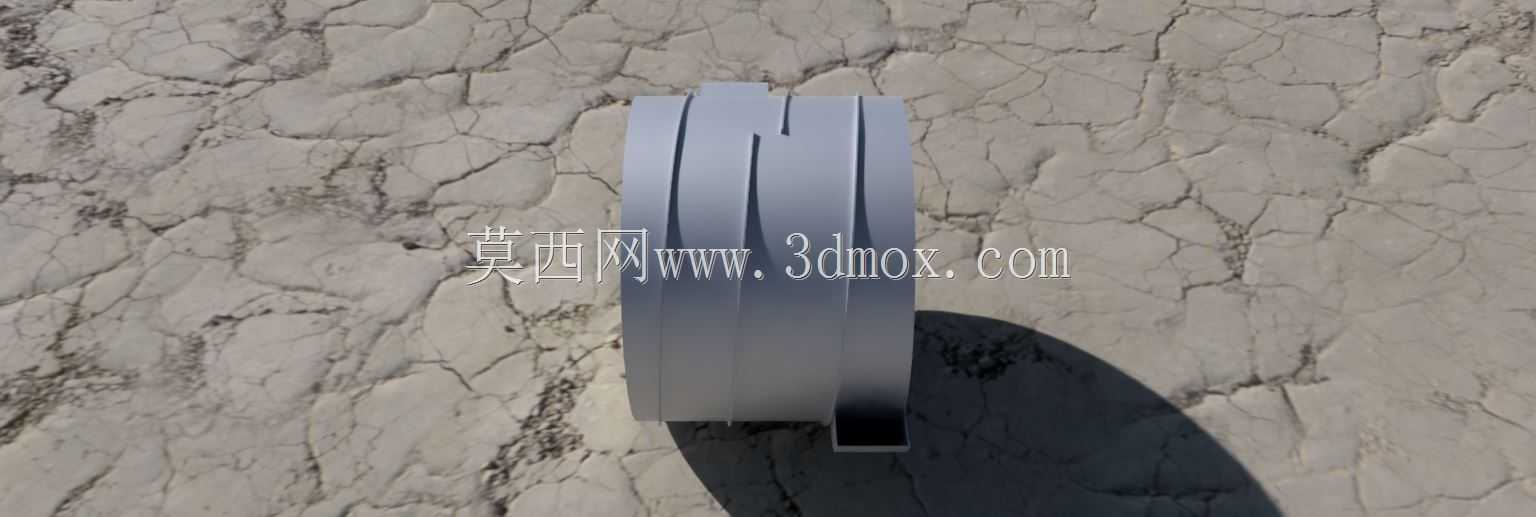

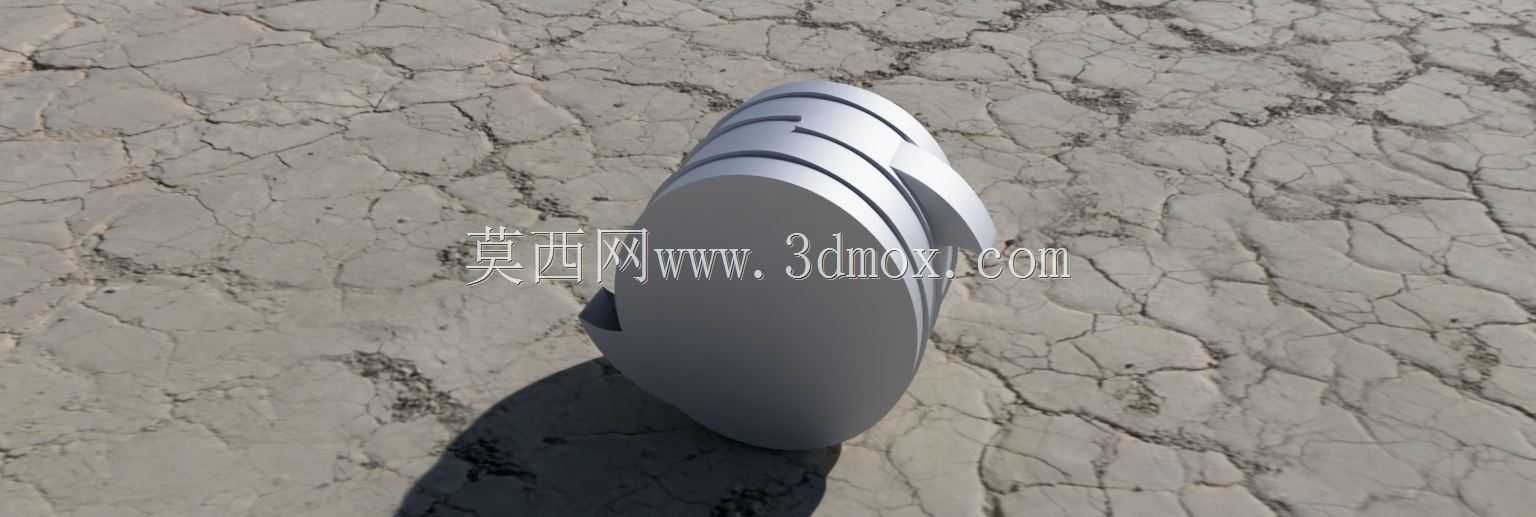

　　这款桶形滚筒的核心设计逻辑脱胎于阿基米德螺旋的经典输送原理，在结构做减法的思路下完成整体构型，整个构件仅由外鼓、阿基米德螺旋杆、勺状附件三个核心部分组成，两个完全一致的隔室呈180度对称排布拼接，没有多余的冗余结构，大幅降低了加工装配的复杂度。外鼓靠近边缘的位置开设矩形孔，作为勺状结构的安装定位位，勺体直接卡入该孔位完成固定，螺旋杆的轴端直接连接在外鼓的内圆面上，省去了额外的连接转接件，进一步压缩了整体的零件数量。

　　从实际应用场景来看，这类螺旋桶形滚筒多适配于松散颗粒物料的采集、输送与卸料工况，比如表层松散矿料收集、散粮中转、工地散状渣土短距离转运等场景，依靠螺旋结构的定向推送特性完成物料的可控转移，不需要额外配置复杂的推送动力组件，仅依靠滚筒自身的回转动作就能完成物料从进料到卸料的全流程动作。

　　结构参数的设定完全围绕工况需求展开，整体最大桶长控制在360mm，最大桶径为450mm，适配多数中小型散料采集设备的安装边界，不需要对原有设备的机架结构做大规模改造就能直接替换适配。螺旋杆采用全中空设计，壁厚设定为1mm，在保证结构刚度满足回转受力要求的前提下，最大限度降低构件自身重量，减少回转过程中的动力损耗。外桶与勺状结构的壁厚设定为1.5mm，桶内其余辅助连接部件的壁厚统一为1mm，所有部件的连接均采用铆钉铆接的方式完成，相邻隔室之间也通过铆接实现固定，不需要采用焊接工艺，既降低了加工过程中的热变形风险，也方便后期磨损部件的单独更换，降低运维成本。

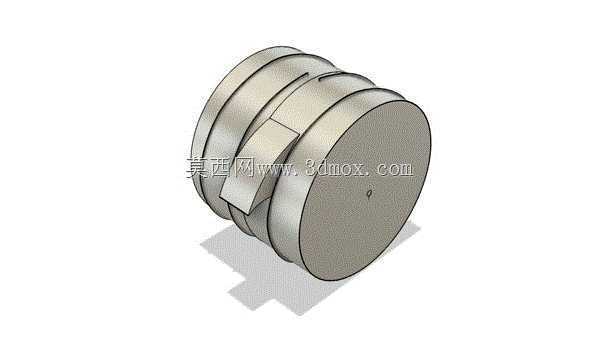

　　工作过程中，滚筒的回转动作带动内部螺旋杆同步转动，装载阶段螺旋叶片的导向作用会让进入桶内的松散物料逐步向桶内深处移动，当滚筒转动到倾倒点位时，物料不会从进料口意外洒出，能保证采集过程的物料留存率；卸料阶段滚筒反向回转或者转动到对应卸料角度时，物料会沿着螺旋叶片的导向逐步向外鼓的开口方向移动，最终顺着勺状结构的导流面完全排出桶外，不会在桶内残留过多余料。

　　材质适配方面，设计阶段预设采用密度1.90-1.93g/cc的铝镁合金作为加工原料，成品整体重量控制在4.90-4.98kg区间，轻量化的特性让滚筒的启停惯性更小，动力配置不需要过大的功率冗余，同时铝镁合金的耐腐蚀特性也能适应户外潮湿、多粉尘的作业环境，延长构件的使用寿命。在任意回转时刻，参与啮合接料的勺体最大总宽度为93mm，能保证进料过程的物料承接效率，桶的内部有效容积为49.084升，实际作业过程中物料填充系数可以达到80%-85%，单桶单次作业的表土采集量在39.268-41.722升区间，兼顾了装载量和回转灵活性。

　　建模过程中需要重点关注螺旋叶片的导程与外鼓内壁的间隙控制，间隙过大会导致物料卡滞，间隙过小则会提高加工装配的精度要求，实际设计中将间隙控制在0.5mm，既保证螺旋转动过程中不会与内壁发生剐蹭，也不会因为间隙过大漏料影响输送效率。勺状结构的折弯角度需要与外鼓矩形孔的安装角度完全匹配，保证卸料过程中物料能顺着勺面平滑流出，不会在勺体位置积料。所有铆接孔的位置需要在钣金展开阶段就完成定位，避免成型后打孔导致的构件变形，铆接完成后需要对连接位置做打磨处理，保证内壁光滑无凸起，减少物料输送过程中的阻力。
