双叉耳式铰接连接支座结构设计

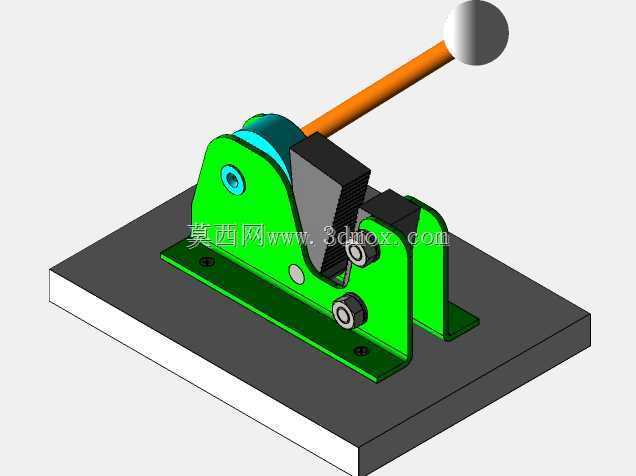

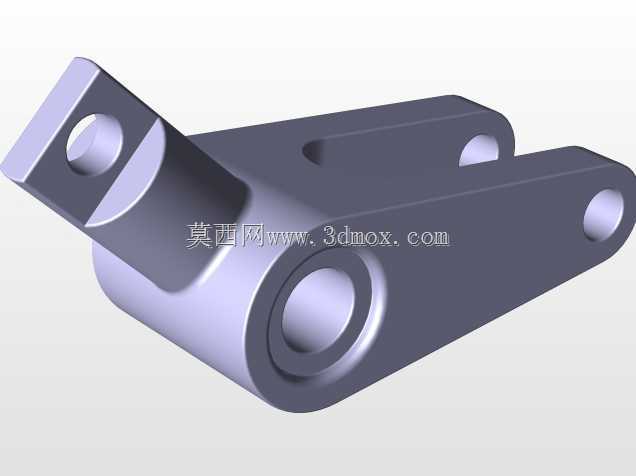

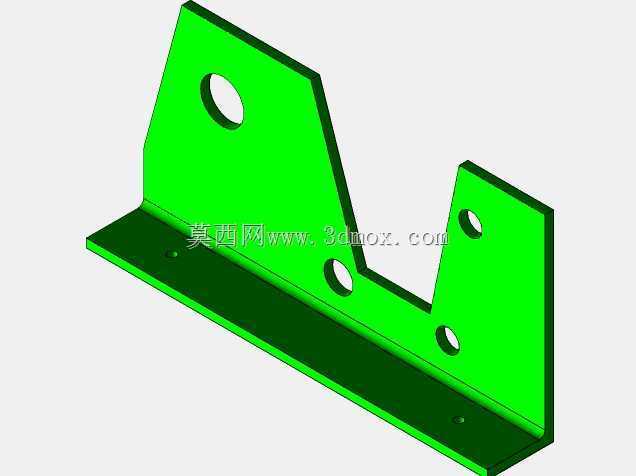

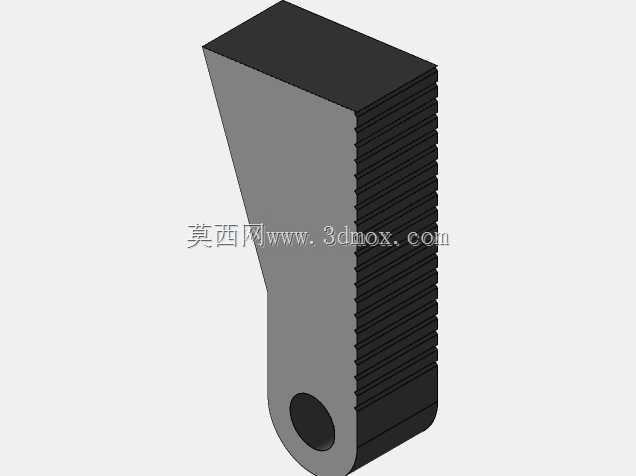

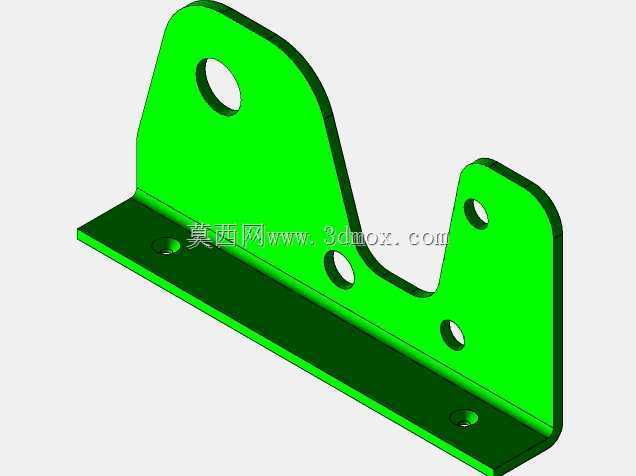

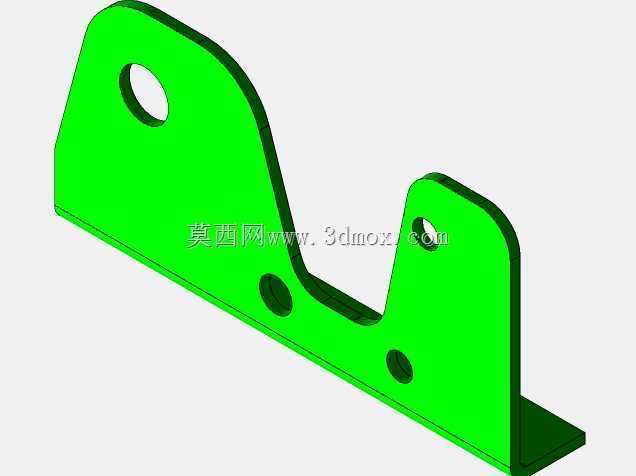

　　这类双叉耳铰接支座是工业传动、连杆机构系统里十分常见的受力连接构件，日常在工程机械的动臂连接点位、自动化生产线的连杆传动单元、输送设备的张紧机构铰接端、农用机械的操作杆连接部位都能看到它的身影，核心作用是实现两个构件之间的定轴铰接传动，在传递拉压载荷的同时，允许连接端绕销轴轴线完成设定角度范围内的相对转动，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，该支座采用单耳插入端配合双耳支撑端的经典铰接布局，单耳端设置同轴销轴孔，用于和外部构件的连接端配合穿装销轴，双耳端的两个同轴孔位则用于匹配另一组连接构件的单耳结构，这种布局能让铰接位置的受力更加均匀，销轴承受的剪切力分布在两个支撑点位上，相比单耳对单耳的连接形式，抗剪切、

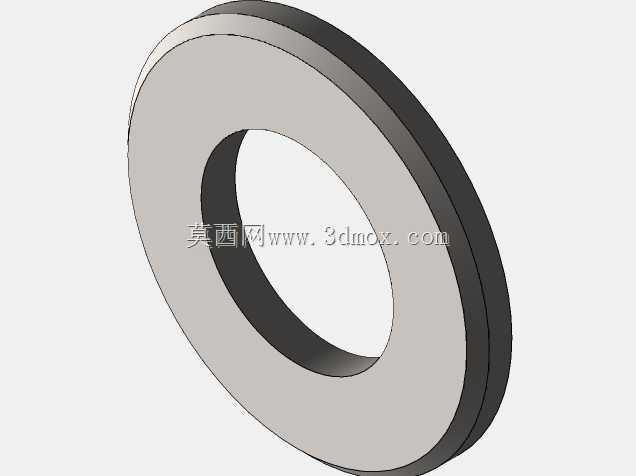

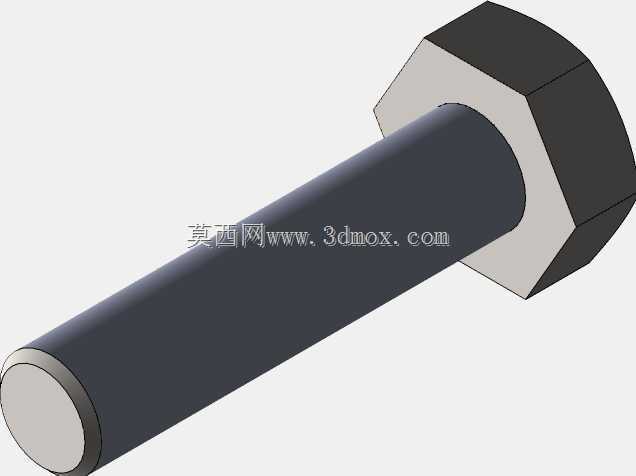

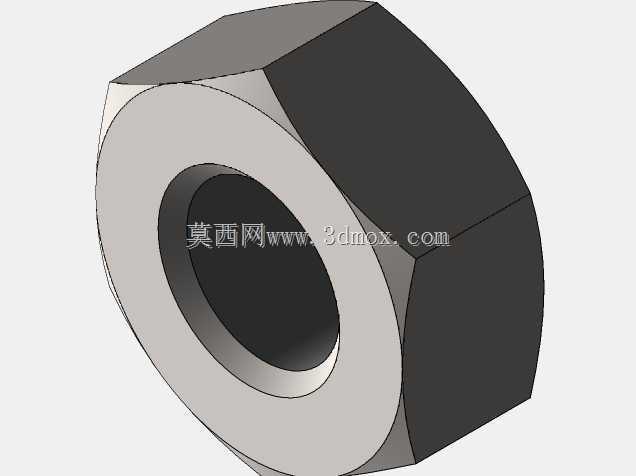

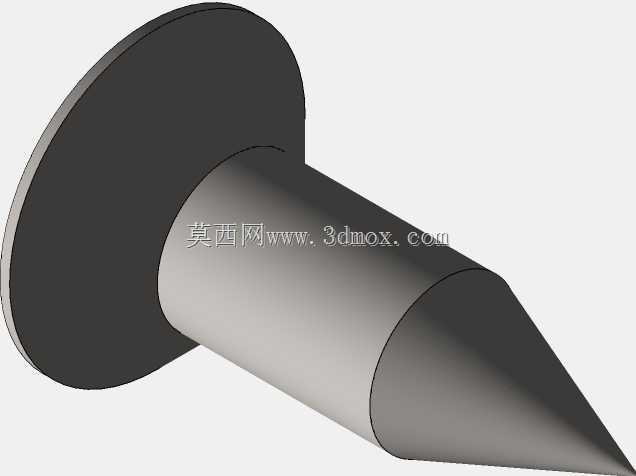

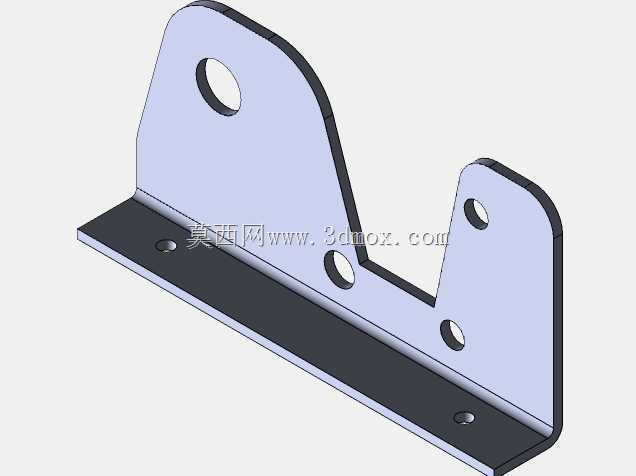

　　抗偏载能力提升明显，能有效降低销轴弯曲变形的风险。在设计过程中，首先要明确的是安装边界的尺寸约束：单耳端的销轴孔直径需要和配套销轴的公差带匹配，一般采用基孔制间隙配合，保证销轴拆装顺畅的同时，避免配合间隙过大带来的传动冲击；双耳端的两个耳片内侧面间距，要和对接构件的单耳厚度预留0.2-0.5mm的装配间隙，防止加工误差导致装配卡滞，同时耳片外侧的整体宽度不能超出安装空间的边界尺寸，避免和周边构件产生运动干涉。支座主体的壁厚设计需要结合额定载荷做校核，铰接位置的应力集中主要出现在孔位边缘以及耳片和主体的过渡位置，因此在这些位置都做了圆角过渡处理，避免直角结构带来的应力集中系数过高问题，防止交变载荷下出现疲劳裂纹。从功能特性上看，

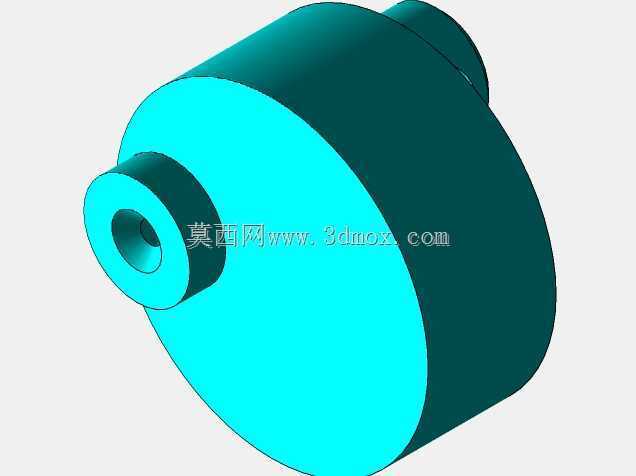

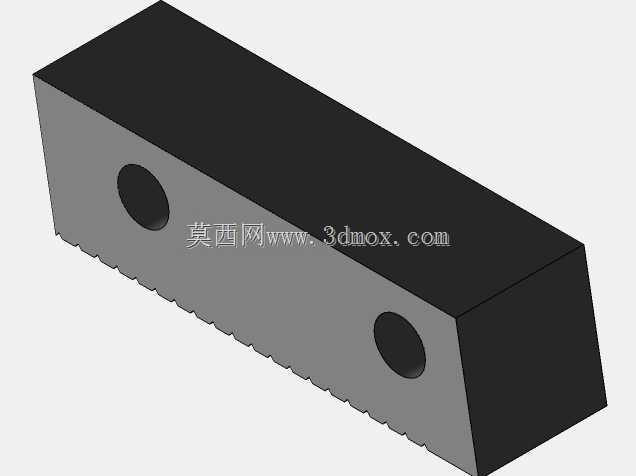

　　该支座的主体采用一体化锻压成型的结构思路，相比焊接拼接的耳座，整体结构强度更高，不存在焊缝开裂的风险，适合在中重载、有频繁往复摆动的工况下使用。单耳端的外侧做了铣平处理，这个平面是安装时的定位基准面，装配时可以靠紧对接构件的定位面，快速保证孔位的同轴度，降低现场装配的找正难度。双耳端的孔位内侧预留了润滑脂槽的设计空间，实际量产时可以在孔壁加工环形油槽，配合注油孔实现铰接位置的定期润滑，减少销轴和孔壁的磨损，延长构件的整体使用寿命。在实际选型应用时，需要重点核对三个核心参数：一是销轴孔的直径是否和现有机构的销轴尺寸匹配，二是双耳的开档尺寸是否适配对接构件的连接端厚度，三是支座整体的摆角范围是否满足机构的运动行程要求，

　　避免转动过程中支座本体和周边构件发生碰撞。另外，支座底部的安装基面平面度需要控制在合理公差范围内，保证安装后支座不会出现偏斜，否则会导致销轴承受额外的弯曲载荷，加速铰接副的磨损。这类铰接构件看似结构简单，但在整个传动链路里属于核心受力件，一旦出现断裂或者销轴脱出的问题，很可能导致整个机构的动作失效，因此设计时除了基础的静强度校核，还要结合工况做疲劳强度验算，对于有冲击载荷的应用场景，还需要适当提高耳片的厚度安全系数，孔位边缘做强化处理，提升构件的抗冲击能力。在三维建模过程中，这类零件需要重点保证各个孔位的同轴度公差，建模时要把装配间隙、加工倒角、圆角过渡这些工艺细节都体现出来，不能只做简化的几何外形，否则后续出工程图或者做运动仿真时，很容易出现装配干涉、仿真结果和实际工况偏差过大的问题。尤其是双耳片的两个同轴孔，建模时要保证轴线完全重合，否则实际加工出来的零件会出现销轴穿装困难，或者转动卡滞的问题。
