自行车夹持式微型风力充电装置设计

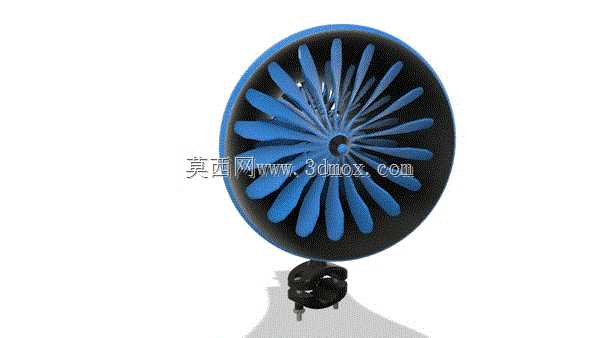

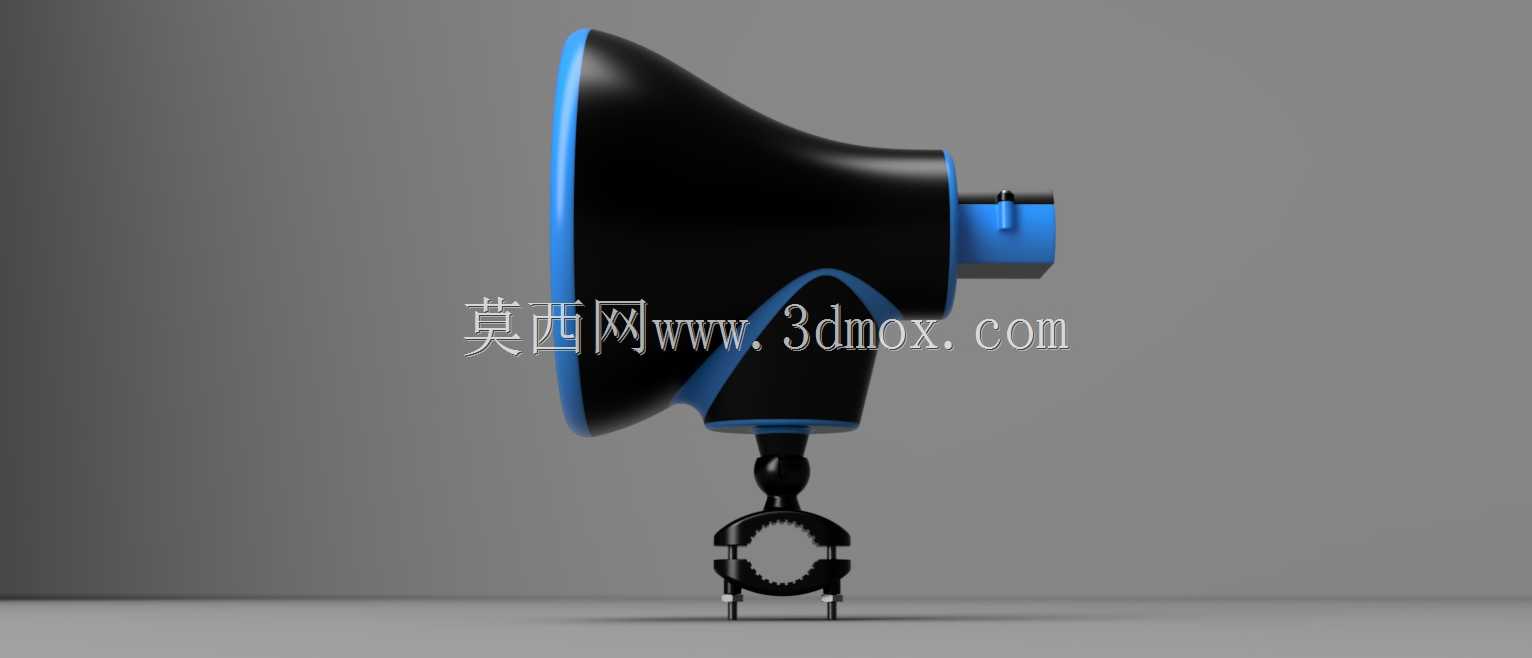

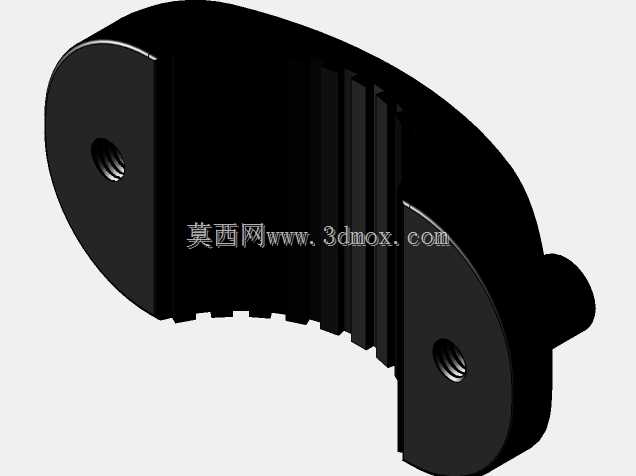

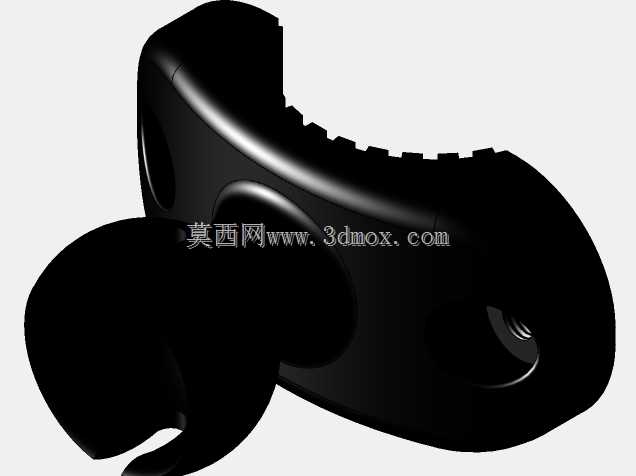

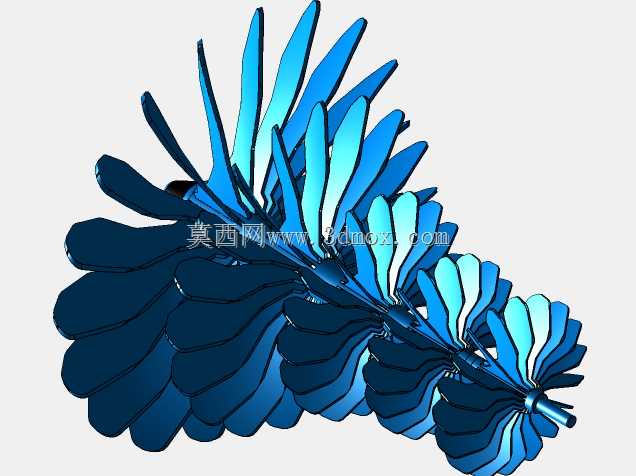

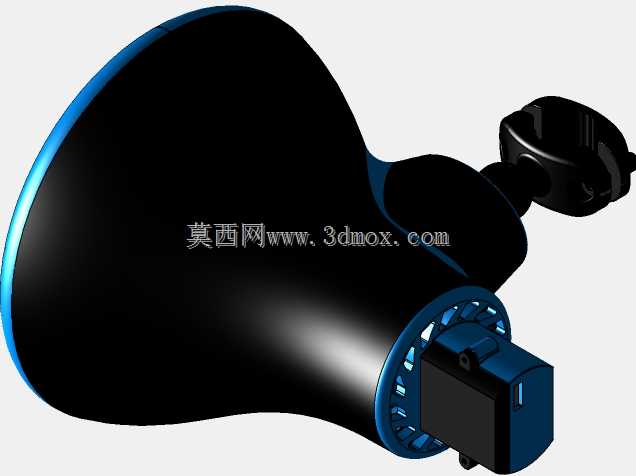

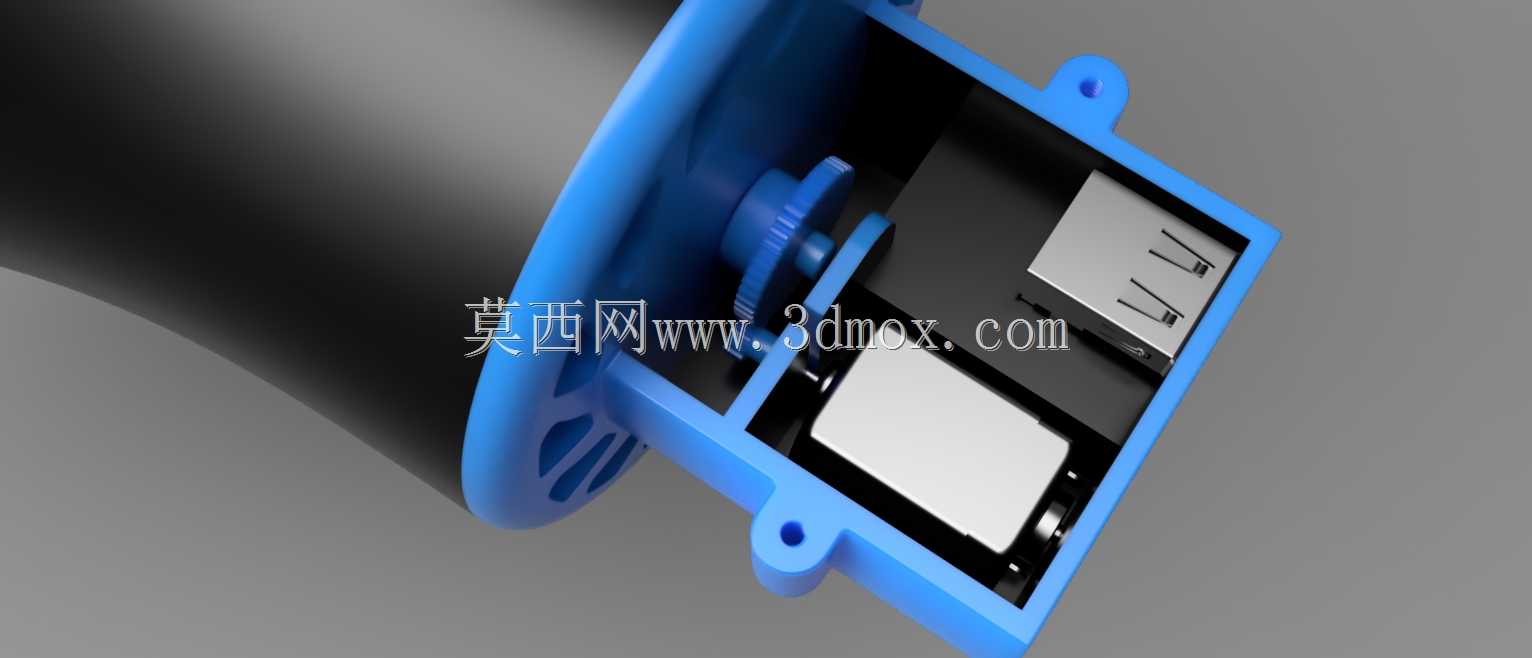

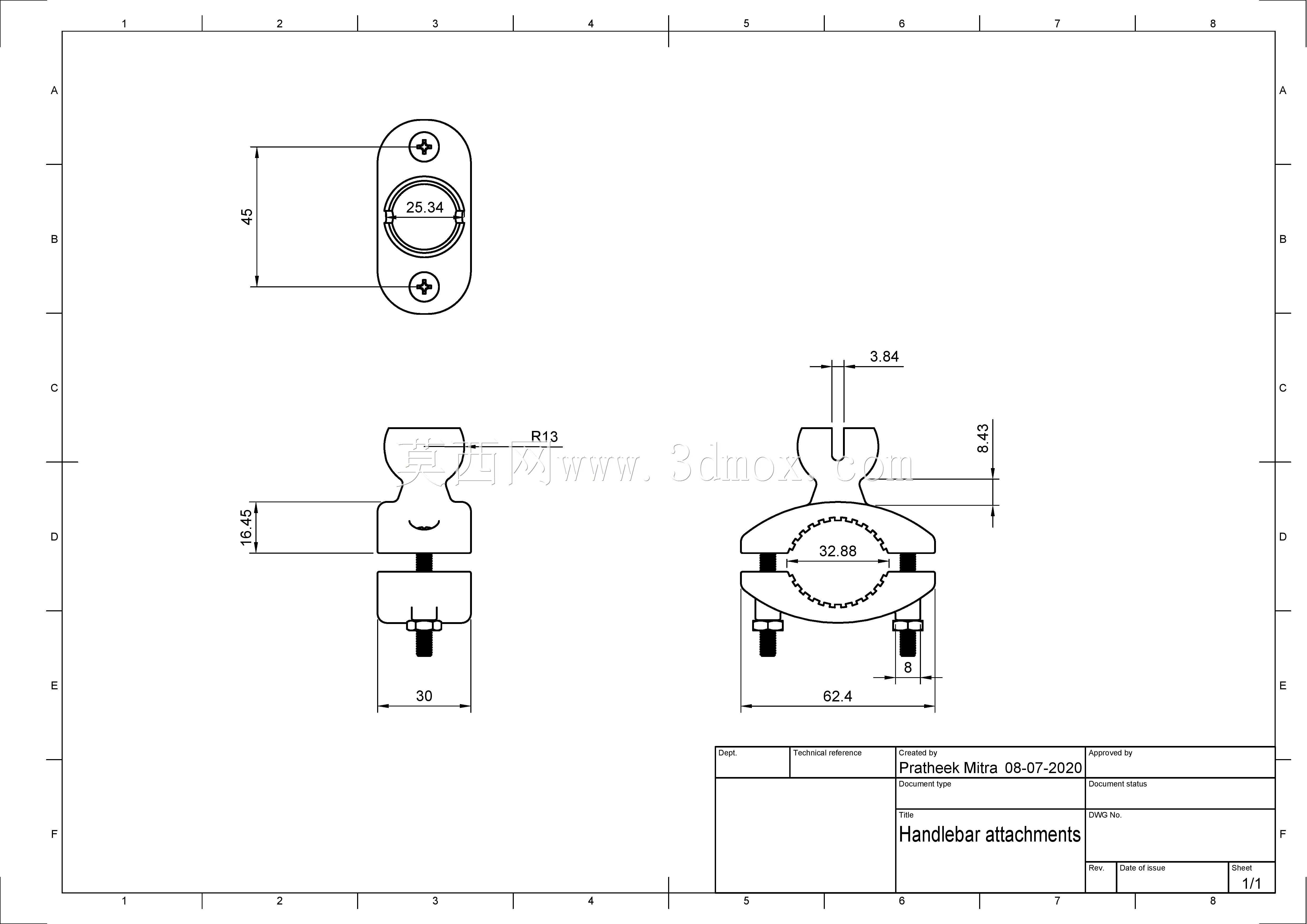

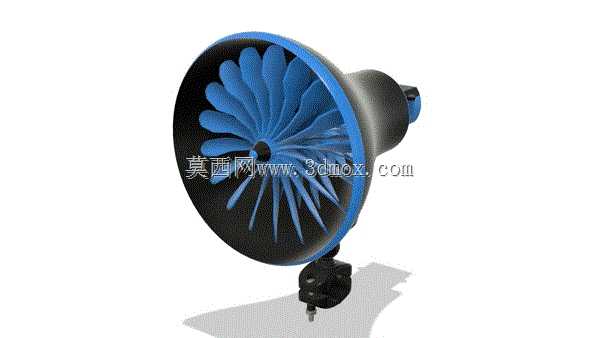

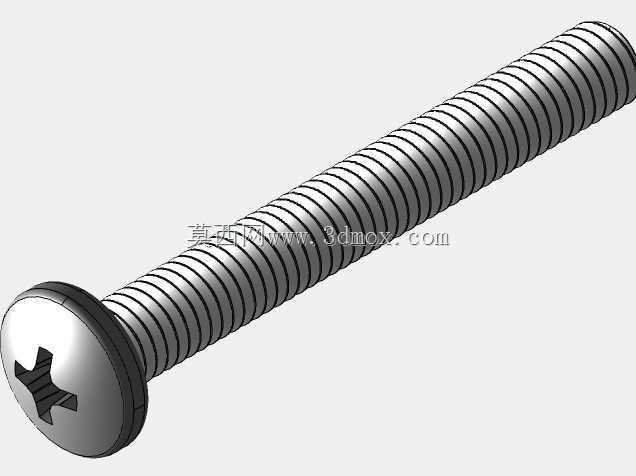

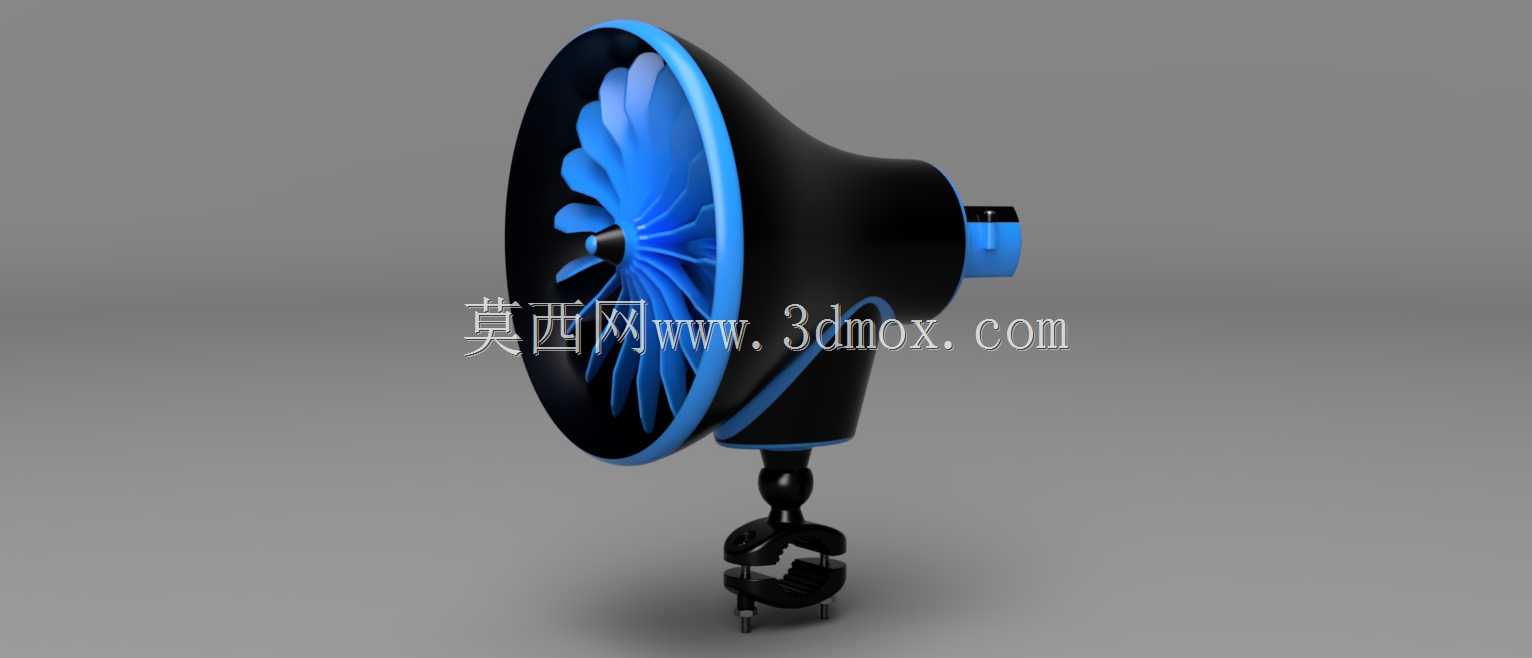

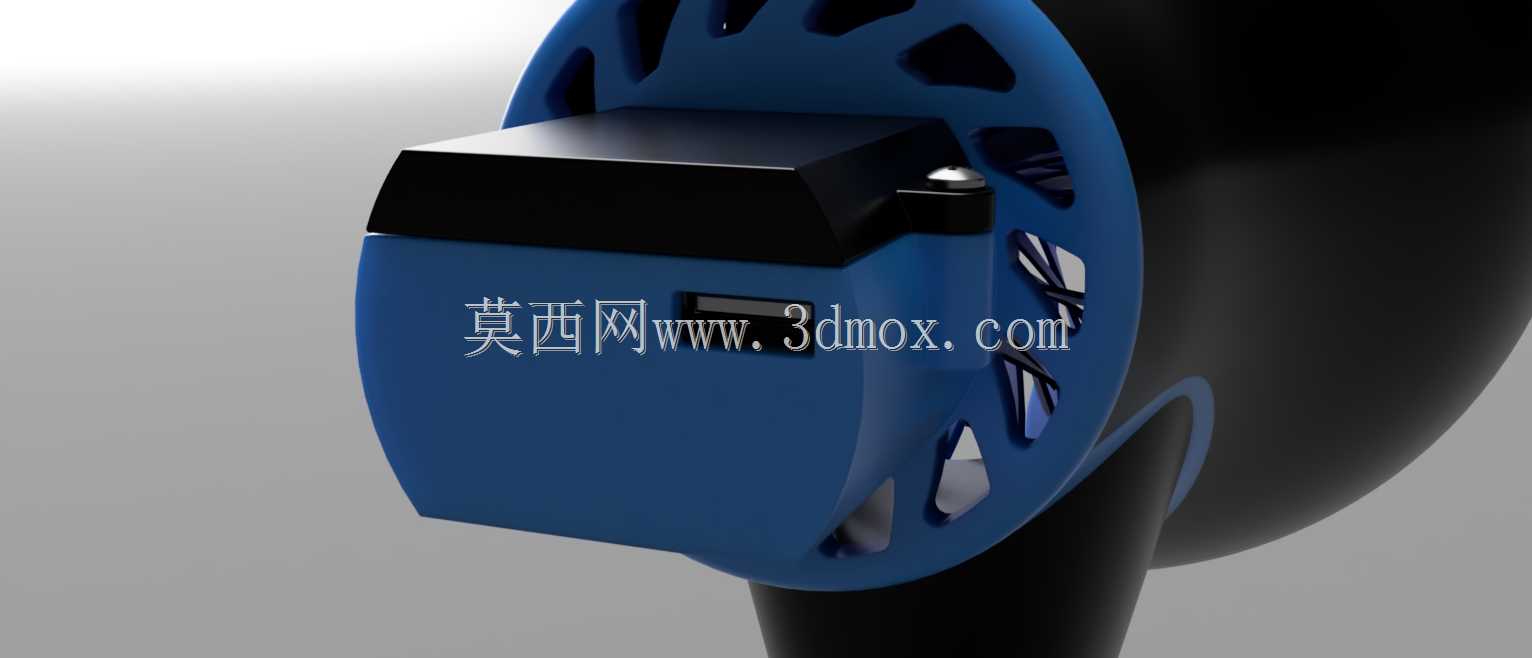

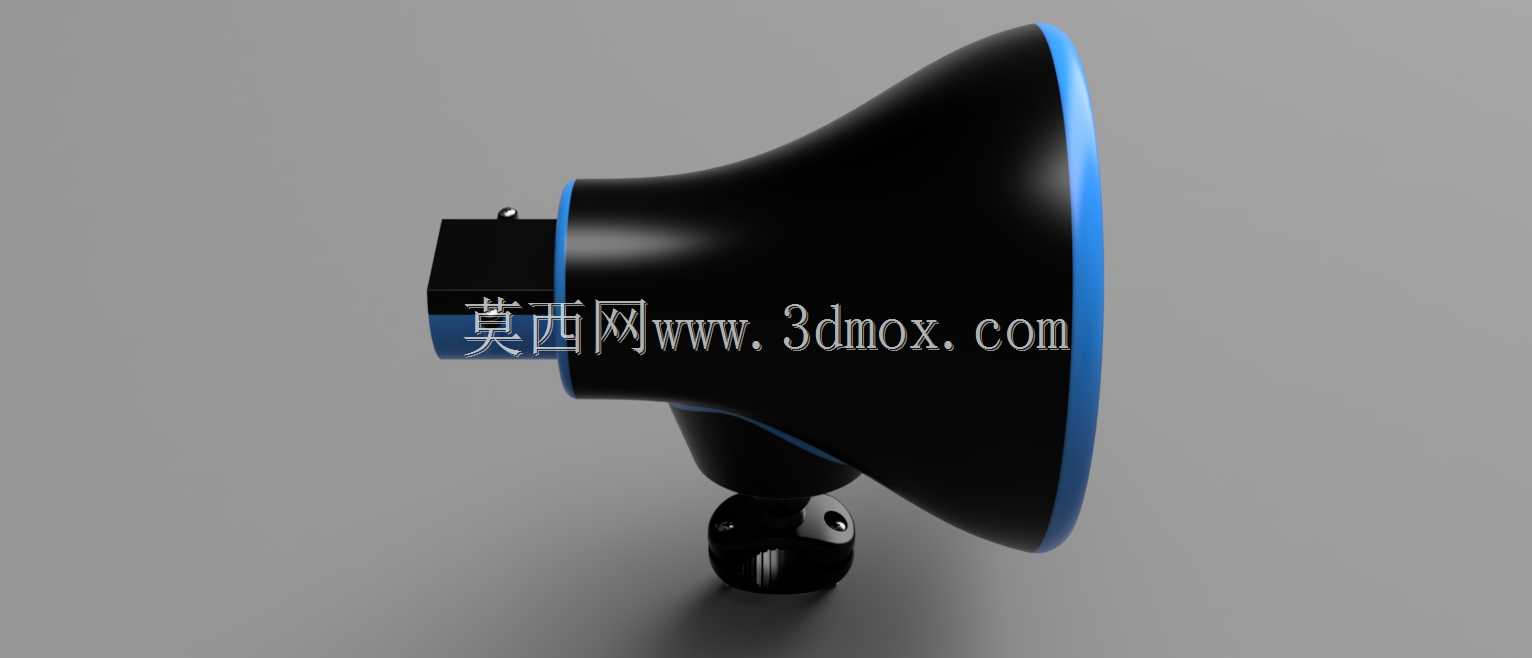

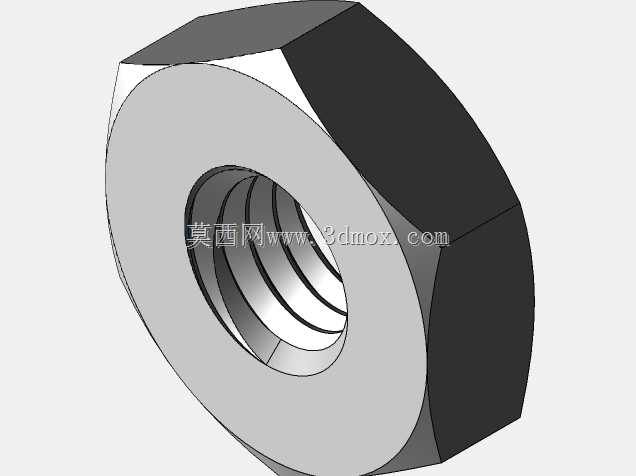

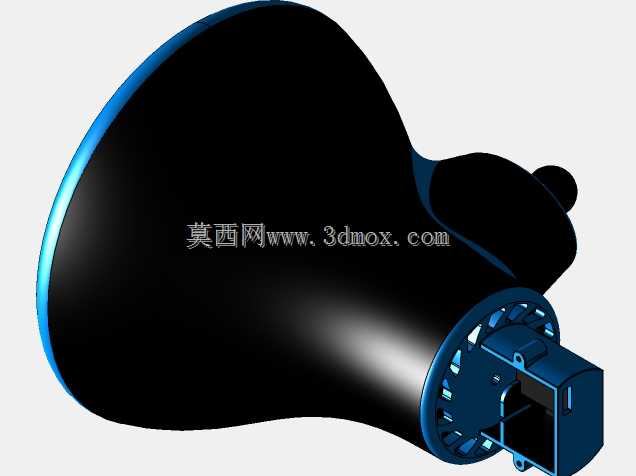

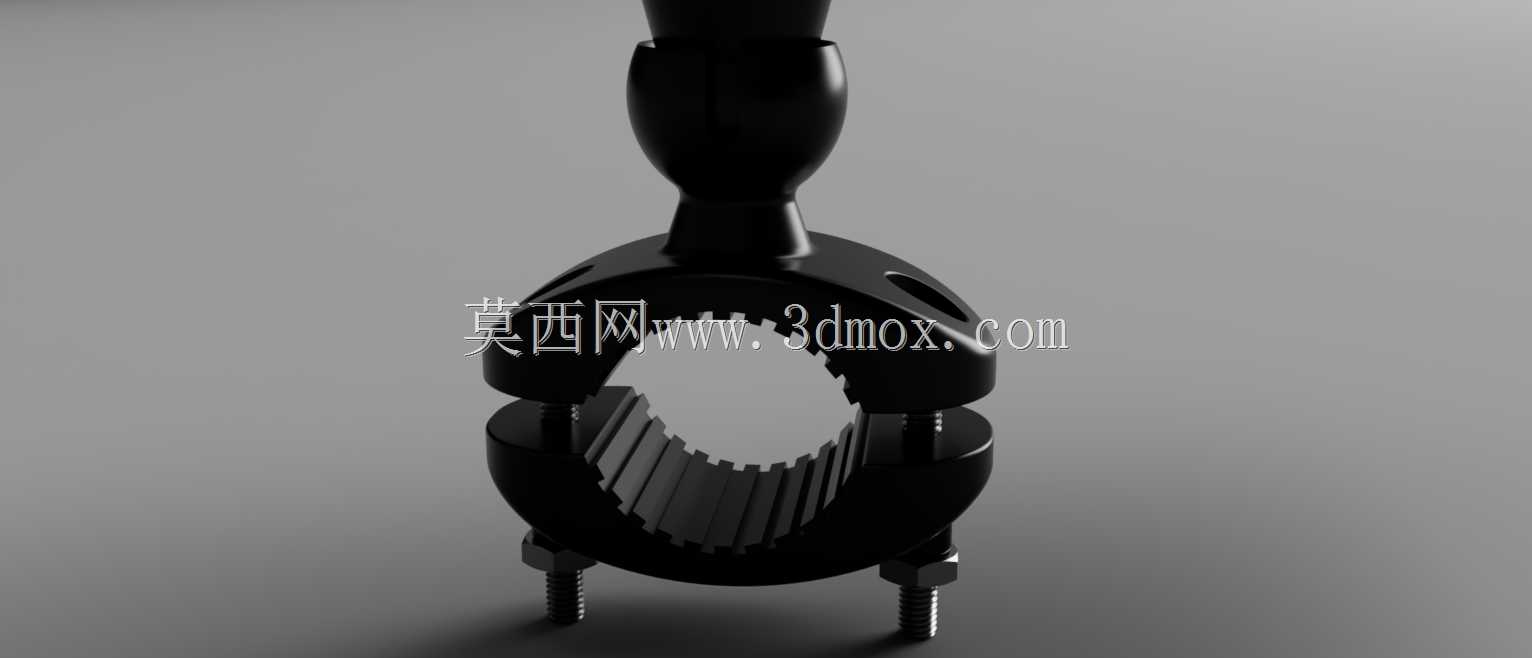

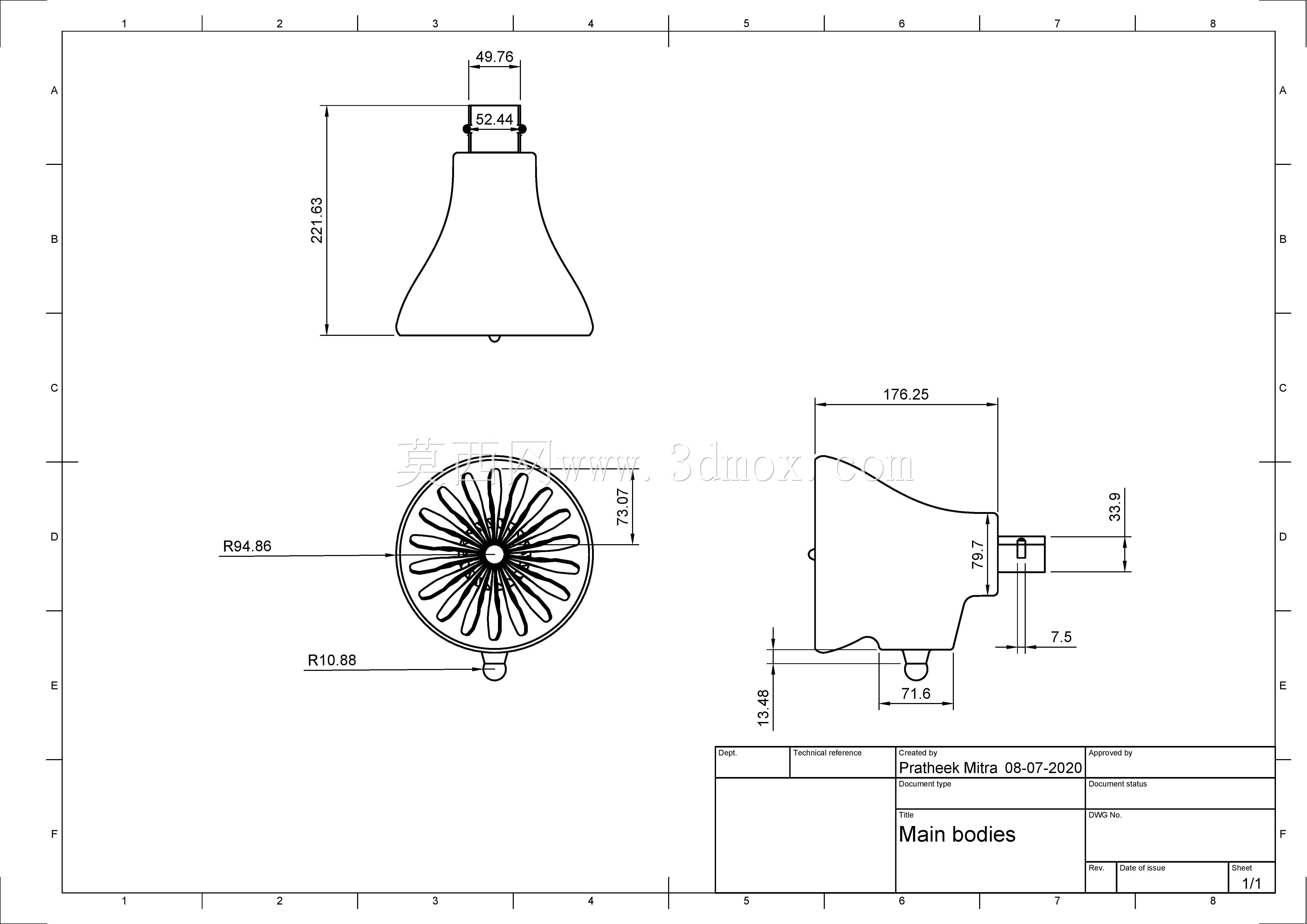

这款微型风力充电装置主要面向户外骑行场景设计，可直接夹持在自行车车把位置，利用骑行过程中产生的相对气流驱动内部涡轮运转，将风能转化为电能为随身手机等小型数码设备补能，解决长距离骑行时电子设备续航不足的痛点。装置整体采用喇叭状聚风结构设计，大口径进风端可有效收拢迎面气流，缩小的出风端能够提升气流通过涡轮叶片的流速，在较低骑行速度下即可驱动涡轮达到额定发电转速，无需额外增速结构即可满足基础充电功率需求。叶片采用曲面流线型设计，建模阶段通过多轮曲面曲率调整，降低气流通过时的紊流损耗，同时减少叶片转动产生的风阻，避免给骑行带来额外的阻力负担。装置底部采用可调节夹装结构，夹爪开合范围适配市面绝大多数自行车车把管径，夹爪内侧预留防滑缓冲垫安装位，安装后可避免骑行过程中装置晃动移位，同时不会刮花车把表面涂层。夹装结构与主体发电部分采用球铰连接结构，可根据安装位置与骑行姿态调整聚风罩的朝向，保证进风端始终正对迎面气流方向，最大化风能捕获效率。装置主体外壳做了圆弧过渡处理，无尖锐棱角，避免骑行过程中磕碰造成意外伤害，外壳壁厚均匀，兼顾结构强度与轻量化需求，整体重量控制在合理区间，不会给车把带来过多额外负载。内部发电模块与整流电路集成在主体腔体内，做了密封结构设计，可应对日常骑行遇到的小雨、扬尘等恶劣天气，提升户外使用的可靠性。输出端预留标准USB接口位置，可直接连接常规手机充电线，无需额外转接线材，使用便捷。建模过程中对各部件的装配间隙做了合理预留，非3D打印的电气标准件可直接采购适配，3D打印部件无需复杂后处理即可完成装配，夹装结构的锁紧螺丝采用通用标准规格，用户可自行根据车把管径调整锁紧力度，适配不同的安装场景。除自行车使用外，该装置也可固定在户外帐篷、徒步背包支架等位置，在有风环境下为小型数码设备供电，拓展使用场景。
