儿童脚踏代步车橡胶驱动轮结构设计

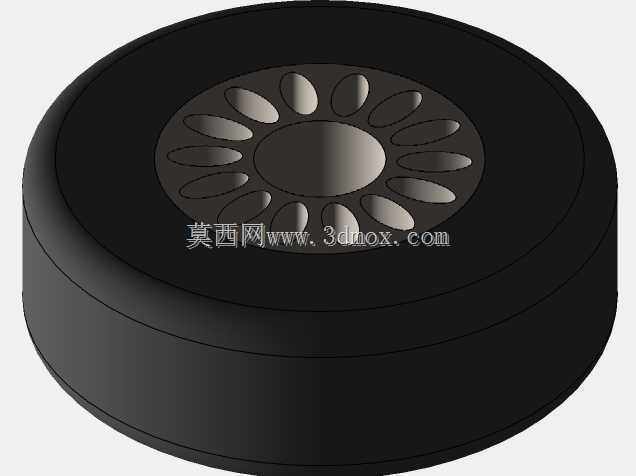

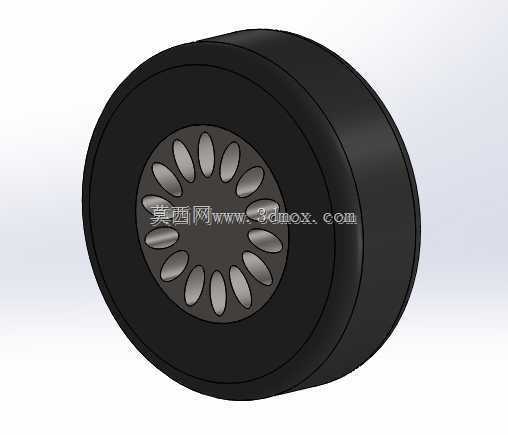

　　这款行走轮结构主要适配无动力儿童脚踏代步车的驱动与承重需求，对应日常小区步道、室内平整地坪、公园硬质铺装路面等常规使用场景，作为童车直接接触地面的承载部件，需要同时兼顾承重缓冲、滚动阻力控制、外观适配性多方面的工程要求。从实际使用场景出发，这类无动力童车完全依靠儿童脚部蹬地获得驱动力，车轮的滚动顺滑度直接决定儿童使用时的发力负担，轮体的缓冲性能则会直接影响颠簸路面的乘坐体验，轮面的耐磨属性也关系到整台童车的实际使用寿命。设计过程中首先确定轮体的分层结构，外层采用邵氏硬度65A的橡胶材质作为胎面，厚度控制在8mm，既可以过滤路面细小颗粒带来的颠簸感，也能避免过硬材质在光滑地砖路面出现打滑问题，

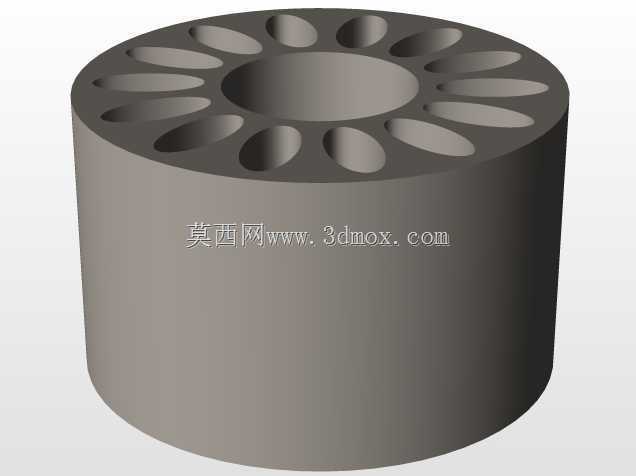

　　同时橡胶材质的摩擦系数适配儿童蹬地发力时的地面抓附需求，不会出现发力时轮体空转的情况。内层轮毂采用硬质工程塑料一体注塑成型，轮毂中心的花瓣状镂空结构并非单纯的装饰设计，每一处镂空的弧度都经过受力校核，在保证轮体径向承重能力的前提下，尽可能降低轮体自身重量，减少儿童推行或者蹬地时的额外负载，同时均匀分布的镂空结构可以在轮体滚动时形成均匀的气流，带走轮轴转动产生的微量热量，避免长时间使用后轴套温度升高影响转动顺滑度。轮体的安装边界设计充分考虑童车车架的通用安装尺寸，轮体总宽度设置为45mm，适配市面上多数儿童代步车的前叉、后轴安装间距，中心安装孔直径为8mm，配合标准的M8轮轴使用，安装孔内预留了2mm的轴套嵌装槽，

　　可以加装尼龙自润滑轴套，不需要额外添加润滑脂就能保证长期转动的顺滑度，也避免润滑脂渗漏污染轮体或者儿童衣物。胎面采用无纹路的光面设计，是针对童车使用场景的针对性选择，童车行驶速度普遍不超过5km/h，不需要深纹路来提升高速排水性能，光面设计反而可以增大与地面的实际接触面积，提升静止状态下的稳定性，避免儿童上下车时车辆出现意外滑动，同时光面胎面不容易卡入小石子、杂物，日常清洁维护更加方便。轮体的径向承重上限设计为50kg，完全覆盖3-8岁儿童的正常体重范围，轮体边缘做了R3的圆角过渡，避免轮体转动时剐蹭儿童脚踝或者衣物，轮毂与橡胶胎面之间采用嵌入式咬合结构，胎面内侧设置3道环形凸筋，卡入轮毂对应的环形凹槽内，

　　不需要额外粘接剂就能保证胎面与轮毂不会出现相对转动，即使长期使用出现胎面磨损，也可以单独更换外层橡胶胎面，降低后续维护成本。在结构校核阶段，针对轮体的径向跳动、侧向受力都做了模拟验证，当轮体承受50kg径向载荷时，轮体的径向形变量不超过0.3mm，不会出现轮体蹭到车架的问题，侧向施加15kg冲击力时，轮毂的镂空结构不会出现应力集中导致的开裂，完全满足日常使用中的磕碰、侧滑受力需求。这类轮体除了适配儿童脚踏代步车之外，也可以作为小型无动力手推车、儿童玩具拖车的行走轮使用，安装尺寸的通用化设计可以覆盖多数轻型低速无动力行走设备的轮组替换需求，不需要额外修改安装结构就能直接适配。
