适配1.125英寸法兰皮带轮的轻载轴承盖

　　在桌面级轻载传动、青少年机器人竞赛传动组、小型输送线从动端这类对零件自重、安装便捷性有较高要求的场景里，带法兰皮带轮的轴端防护一直是容易被忽略的设计细节。很多入门级结构设计里，要么直接省略轴承端盖，靠皮带轮自身凸台限位，要么用通用端盖硬凑安装尺寸，要么在长期运行后出现轴承进灰、外圈窜动、皮带轮偏摆的问题，反而增加后期维护频次。这款轴承盖的设计，就是针对外径1.125英寸的带法兰皮带轮配套轴承做的定制化适配，没有照搬通用端盖的冗余结构，完全围绕轻载工况的实际需求做尺寸裁剪。

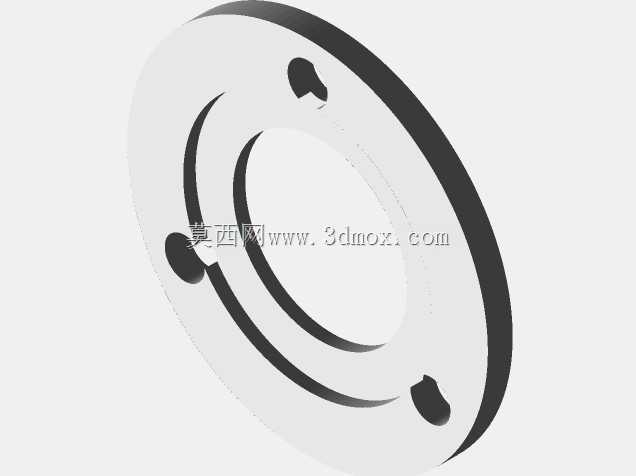

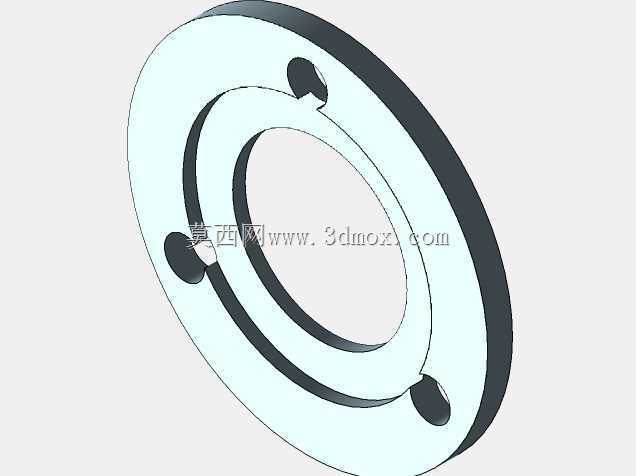

　　从实际安装边界来看，这款端盖的设计外径控制在1.225英寸，厚度仅0.0625英寸，这个尺寸不是随意设定的：1.125英寸外径的法兰皮带轮，其配套的法兰轴承外圈直径通常为1.125英寸，端盖外径比轴承外圈大0.1英寸，刚好能完全覆盖轴承外圈端面，同时不会超出皮带轮法兰的外圆轮廓，避免和皮带轮旋转面、周边张紧结构产生干涉。0.0625英寸的厚度，是在保证端面压紧力足够的前提下，尽可能压缩轴向安装空间——很多轻载传动的轴端预留间隙往往不足1/8英寸，过厚的端盖会导致轴端锁紧螺母无法到位，或者迫使设计人员额外加长轴伸，增加整体结构的轴向尺寸。

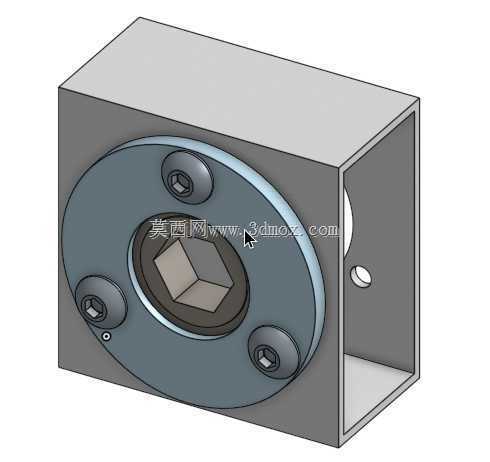

　　端盖上的三个安装孔采用均匀分布设计，孔位完全匹配对应法兰皮带轮的安装螺孔位置，安装时不需要额外在安装基座上打孔，直接利用皮带轮自带的安装螺孔就能完成固定，大幅降低现场改装的加工难度。孔位做了沉台设计，螺丝锁紧后头部完全沉入端盖平面，不会突出表面刮擦运转中的皮带，也避免了外露螺丝头在设备搬运、调试过程中勾挂线缆、工具的风险。端盖的内孔做了避让设计，内孔直径比配套轴的直径大0.03英寸左右，既不会和旋转的轴产生摩擦，又能尽可能缩小内孔和轴之间的间隙，减少灰尘、碎屑从轴端间隙进入轴承内部的概率，延长轴承在多尘工况下的使用寿命。

　　设计思路上，这款端盖完全舍弃了重载轴承盖常用的油封槽、定位止口结构，因为轻载和FRC这类竞赛场景里，轴承通常采用法兰轴承自身带定位的安装方式，端盖不需要承担轴承外圈的径向定位功能，只需要提供轴向的限位和端面防护即可。去掉冗余的止口和油封槽，一方面降低了零件的加工难度，不管是采用FDM熔融沉积3D打印，还是采用薄板冲压、尼龙板铣削加工，都能快速生产，不需要复杂的刀具或者多工序装夹；另一方面也减少了零件的材料消耗，用FDM打印的话，单个零件的打印时间不到20分钟，材料成本几毛钱，非常适合竞赛现场快速打样替换，或者小批量设备的配套生产。

　　从实际使用场景来看，这款端盖适配的轻载工况，通常传递扭矩不超过5N·m，转速不超过3000rpm，比如桌面传送带的从动轮端、小型分拣机构的皮带传动端、教育机器人的行走轮组端，这类场景不需要端盖承受大的轴向载荷，只需要防止轴承在正反转切换、皮带张紧力波动的情况下出现外圈窜动，同时阻挡环境中的灰尘、切削碎屑、绒毛等杂物进入轴承滚道。很多FRC参赛队伍的机器人传动组里，因为比赛现场场地多尘，加上机器人需要频繁拆装维护，之前用通用端盖经常出现安装孔位不对、端盖和皮带干涉的问题，这款定制尺寸的端盖刚好匹配常用的1.125英寸法兰皮带轮，安装后不需要额外调整，就能有效解决轴承窜动和进灰的问题。

　　在细节处理上，端盖的所有棱边都做了0.01英寸的圆角处理，不管是3D打印还是机加工，都不会产生锋利的毛边，安装时不会划伤操作人员的手，也不会因为应力集中导致零件在拧紧螺丝的时候出现开裂。端盖和轴承外圈接触的平面做了平面度控制，安装后能完全贴合轴承外圈端面，压紧力均匀分布，不会出现局部压不实导致的轴承外圈倾斜问题。因为厚度较薄，端盖自身带有一定的微变形能力，在皮带张紧力出现小幅波动、轴系有轻微轴向窜动的时候，能起到一定的缓冲作用，避免硬接触导致的轴承端面磨损。

　　对于结构设计从业者来说，这类小零件的设计往往最能体现设计的实用性，不是越复杂的结构越好，而是刚好匹配工况需求、安装便捷、维护简单的结构才是最优解。这款轴承盖没有多余的功能，所有尺寸都围绕配套的皮带轮和轴承做适配，不管是做小型自动化设备的设计选型，还是做竞赛机器人的结构优化，都可以直接参考这个尺寸逻辑，根据实际的轴承尺寸、安装空间调整对应的参数，不需要从零开始测绘设计，能大幅缩短设计周期。在三维建模的时候，只需要按照给定的外径、厚度、孔位尺寸绘制草图，拉伸后做沉孔和圆角处理即可，模型特征简单，没有复杂的曲面，不管是做装配干涉检查，还是导出加工图纸、3D打印切片，都不会出现特征错误，适配所有主流的三维设计软件。
