户外驱蚊用咖啡渣烟熏装置结构设计

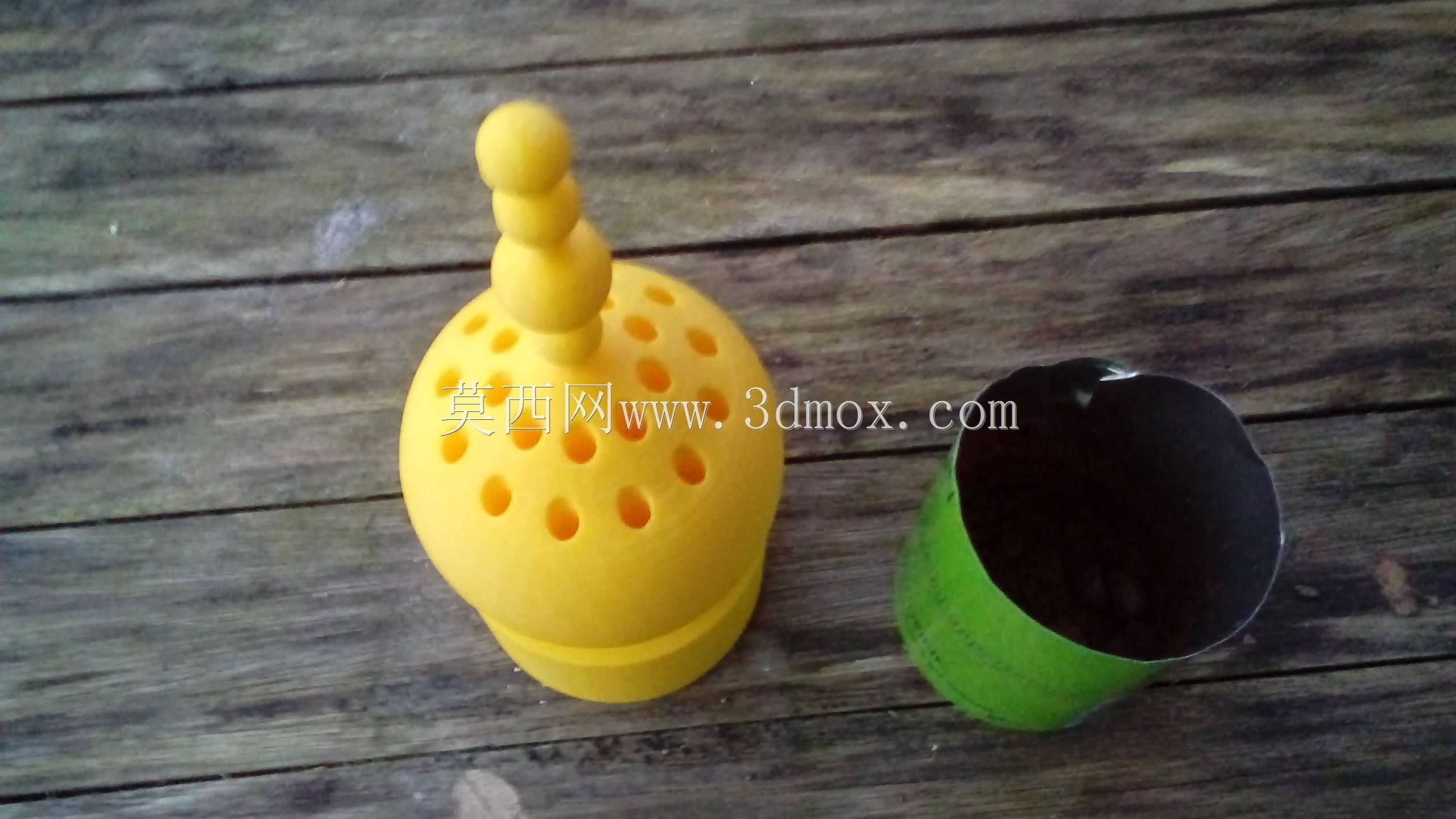

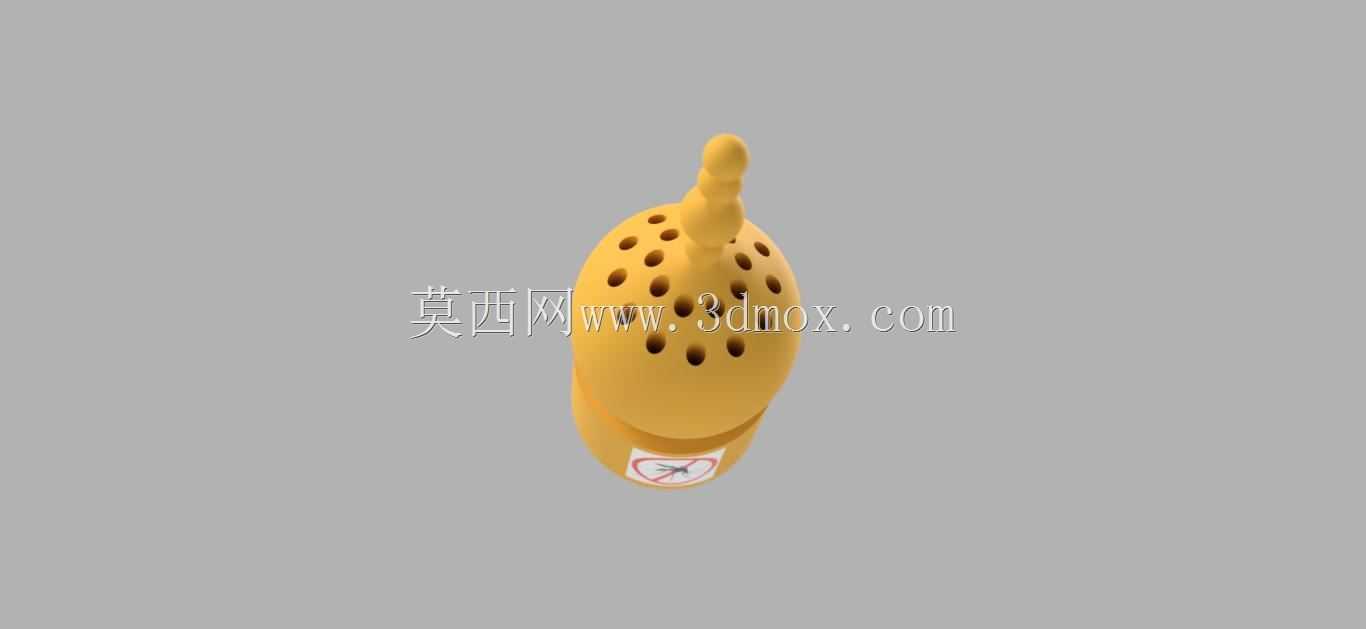

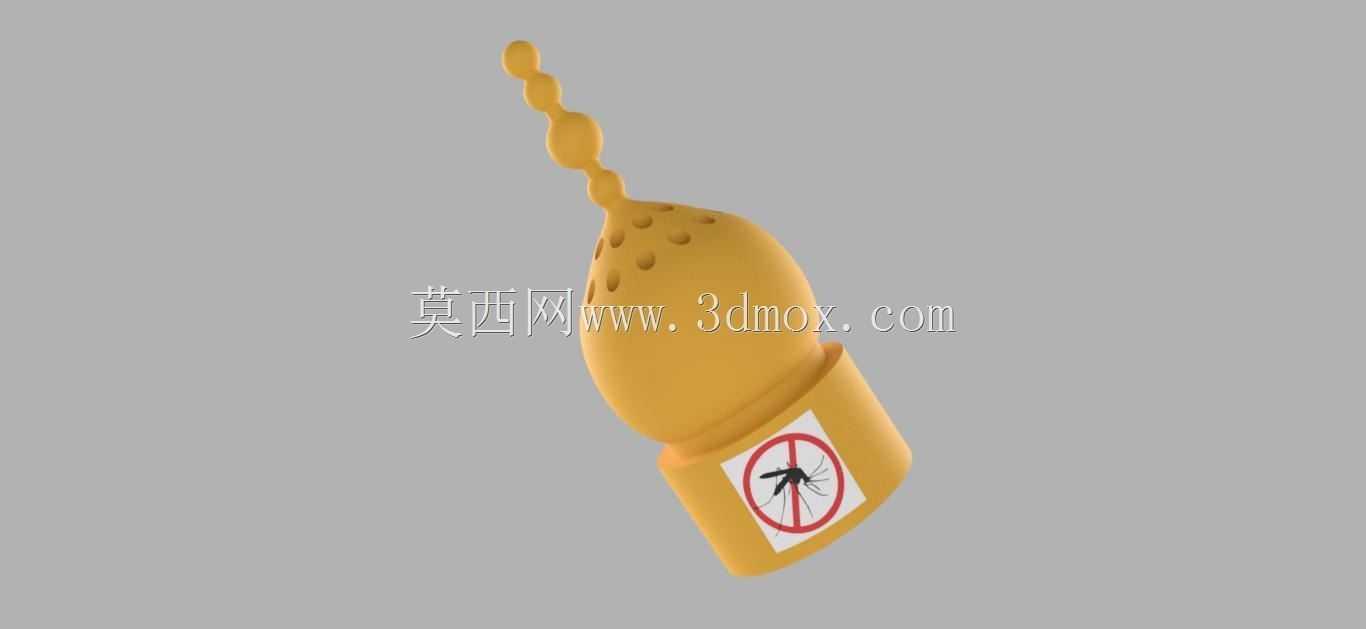

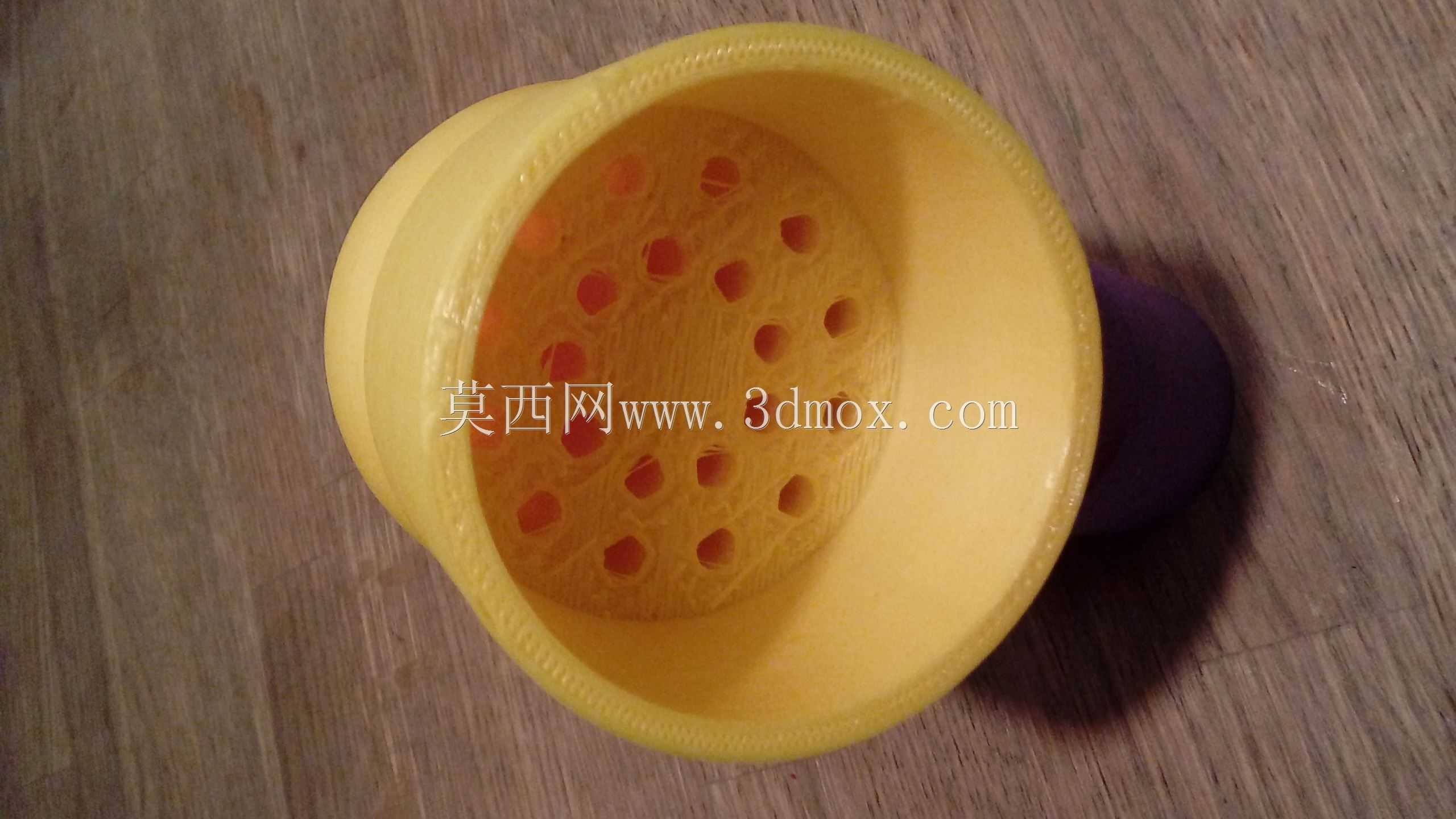

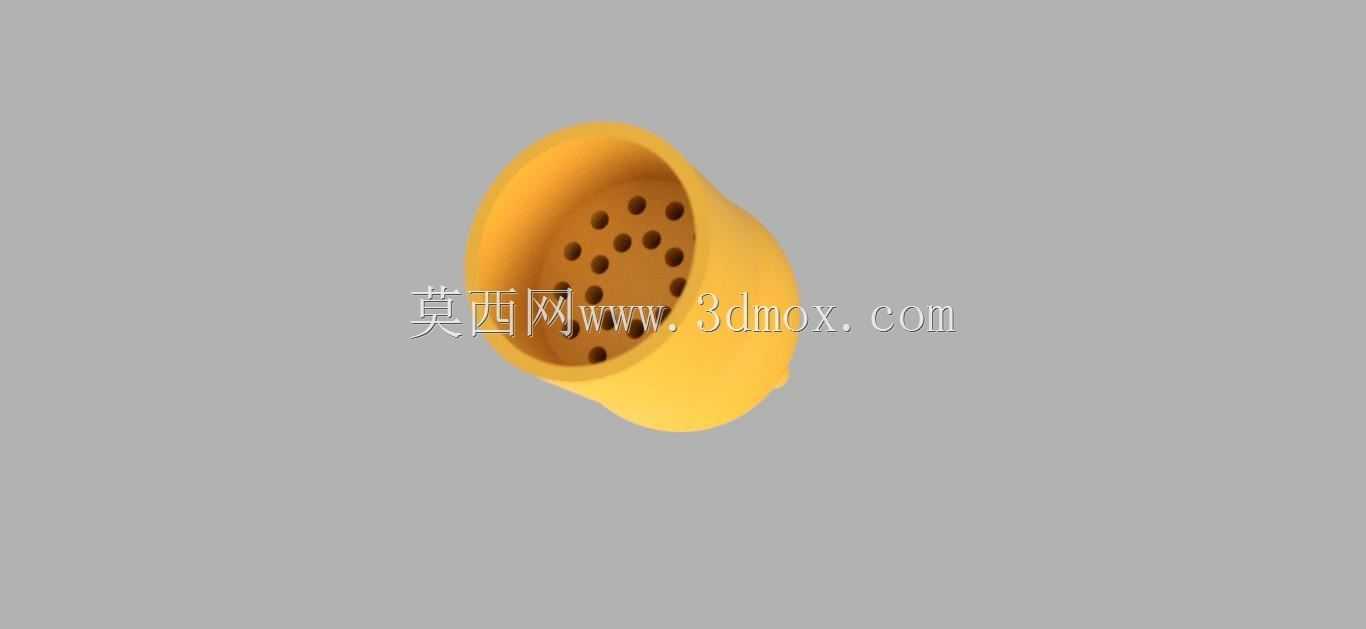

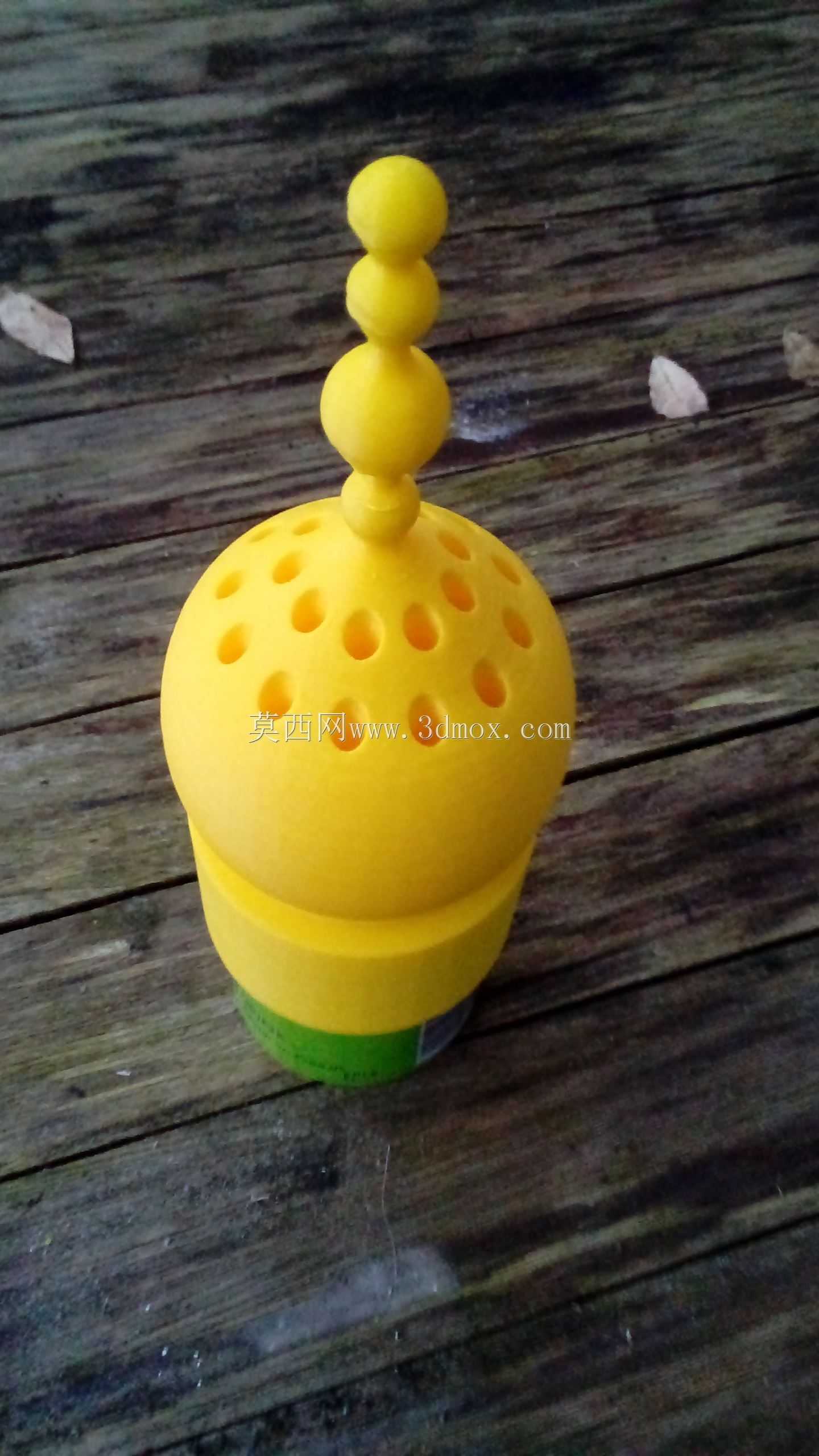

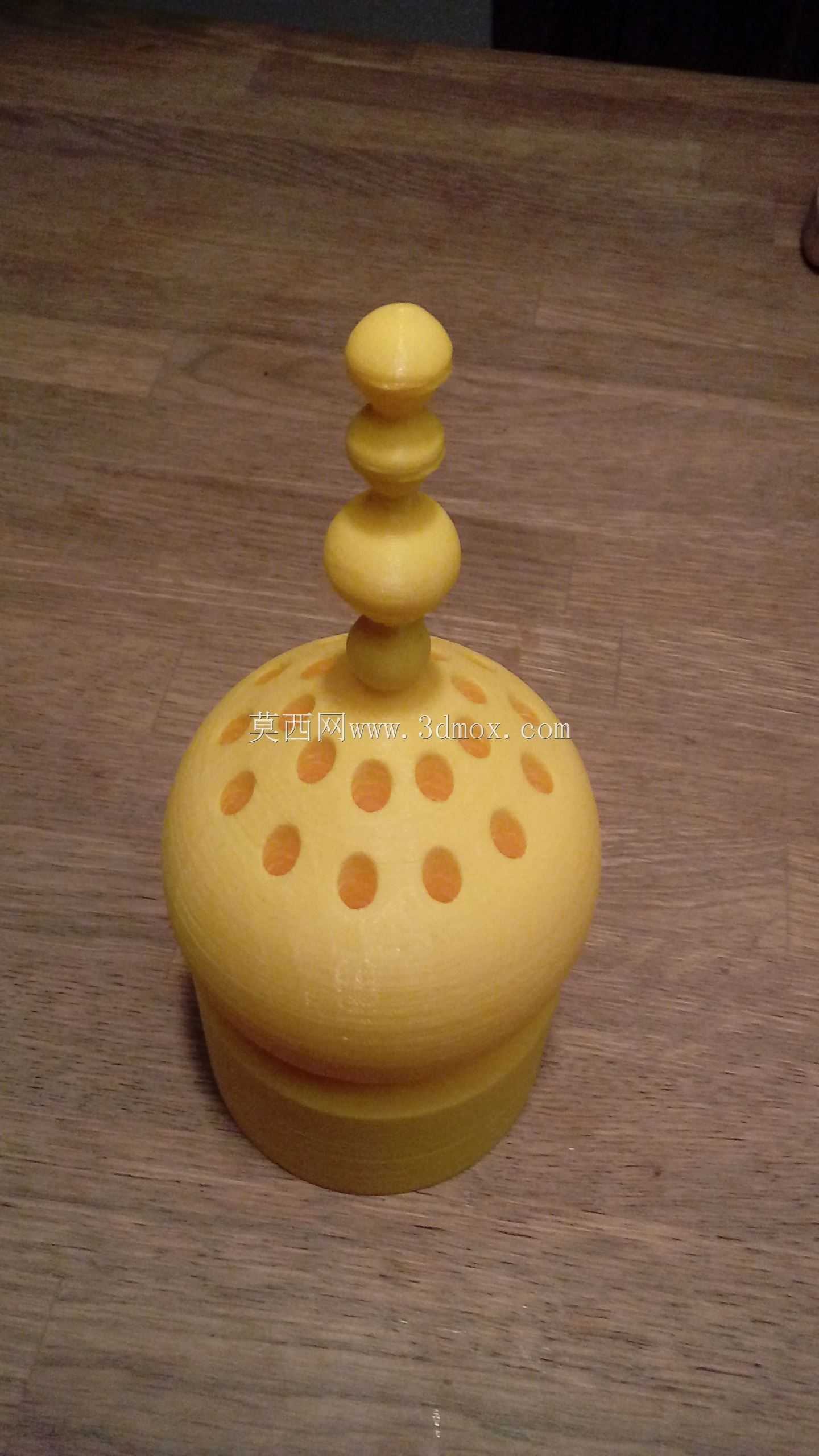

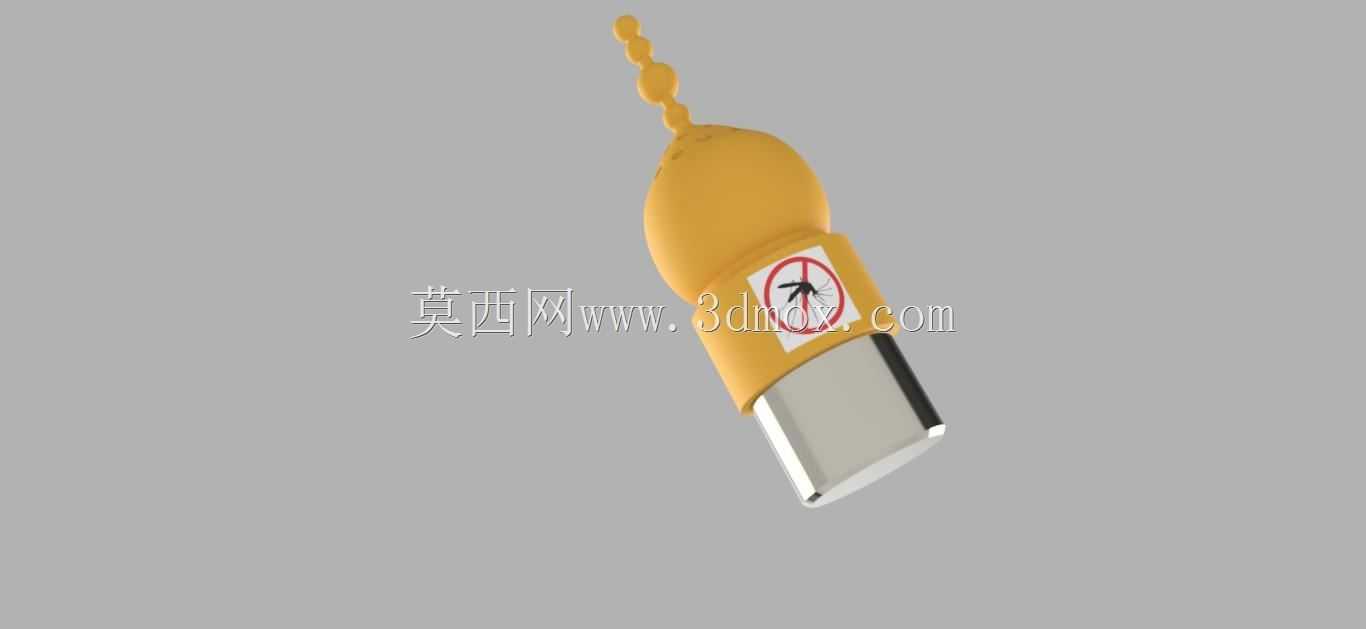

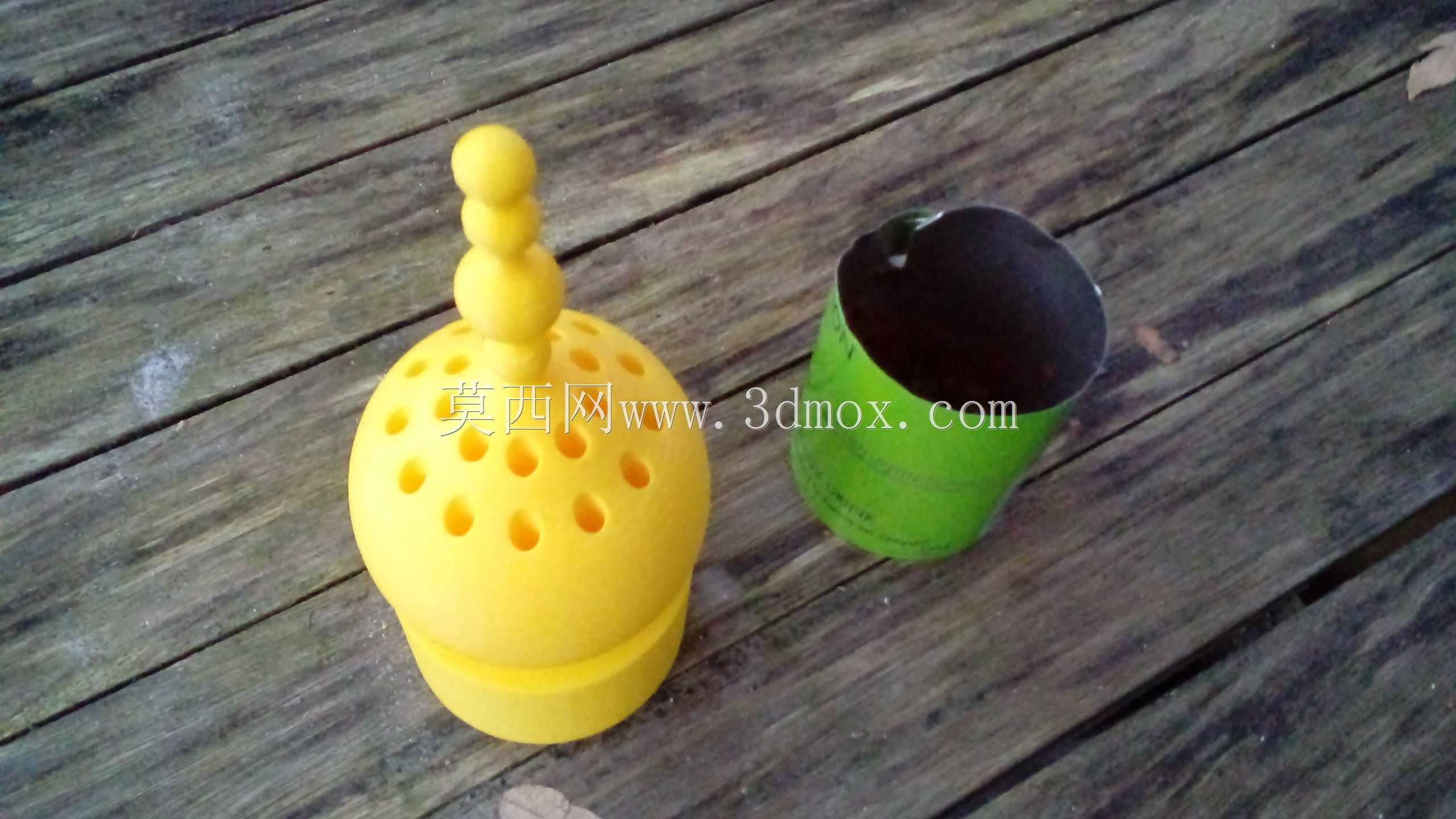

　　这款烟熏驱蚊装置的设计初衷，是解决户外休闲场景下蚊虫侵扰的实际痛点，区别于常规电驱蚊、化学驱蚊产品的使用限制，它完全依托固体可燃物阴燃产生的刺激性烟雾实现驱避效果，不需要外接电源，也不存在化学药剂泄漏的风险，适配庭院休憩、郊野露营、露天餐叙等无供电的户外场景。从结构组成来看，装置整体分为上下两个核心功能段，下段为燃料承载腔，采用回收罐体改造的圆柱腔体结构，腔体侧壁预留均匀分布的通气小孔，既可以为内部阴燃的咖啡渣提供持续的微量氧气供给，避免燃料因缺氧熄灭，也能控制进气量防止出现明火，腔体底部做了封闭处理，可承接燃烧产生的少量灰烬，避免灰烬散落污染放置台面；上段为烟雾导流段，采用带螺旋凸起的穹顶造型，穹顶表面同样布设有错位的出烟孔，

　　能够让上升的烟雾顺着螺旋结构缓慢分散溢出，不会出现烟雾直喷、局部浓度过高的问题，导流段与承载腔之间采用卡扣式连接，方便开合添加燃料、清理内部积灰。在设计边界的考量上，装置整体高度控制在120mm左右，最大外径不超过60mm，属于可单手握持的便携尺寸，放置时仅需要直径70mm的平整台面即可，不需要额外的固定结构，自重控制在100g以内，空装状态下可随意放入户外背包侧袋携带，不会增加过多出行负重。结构设计过程中重点考虑了使用安全性，承载腔的外壁做了加厚隔热处理，即使内部咖啡渣持续阴燃，外壁温度也能控制在45摄氏度以内，不会出现误触烫伤的问题；导流段的出烟孔直径控制在3mm以内，可避免外部火星溅入腔体内部引发明火，

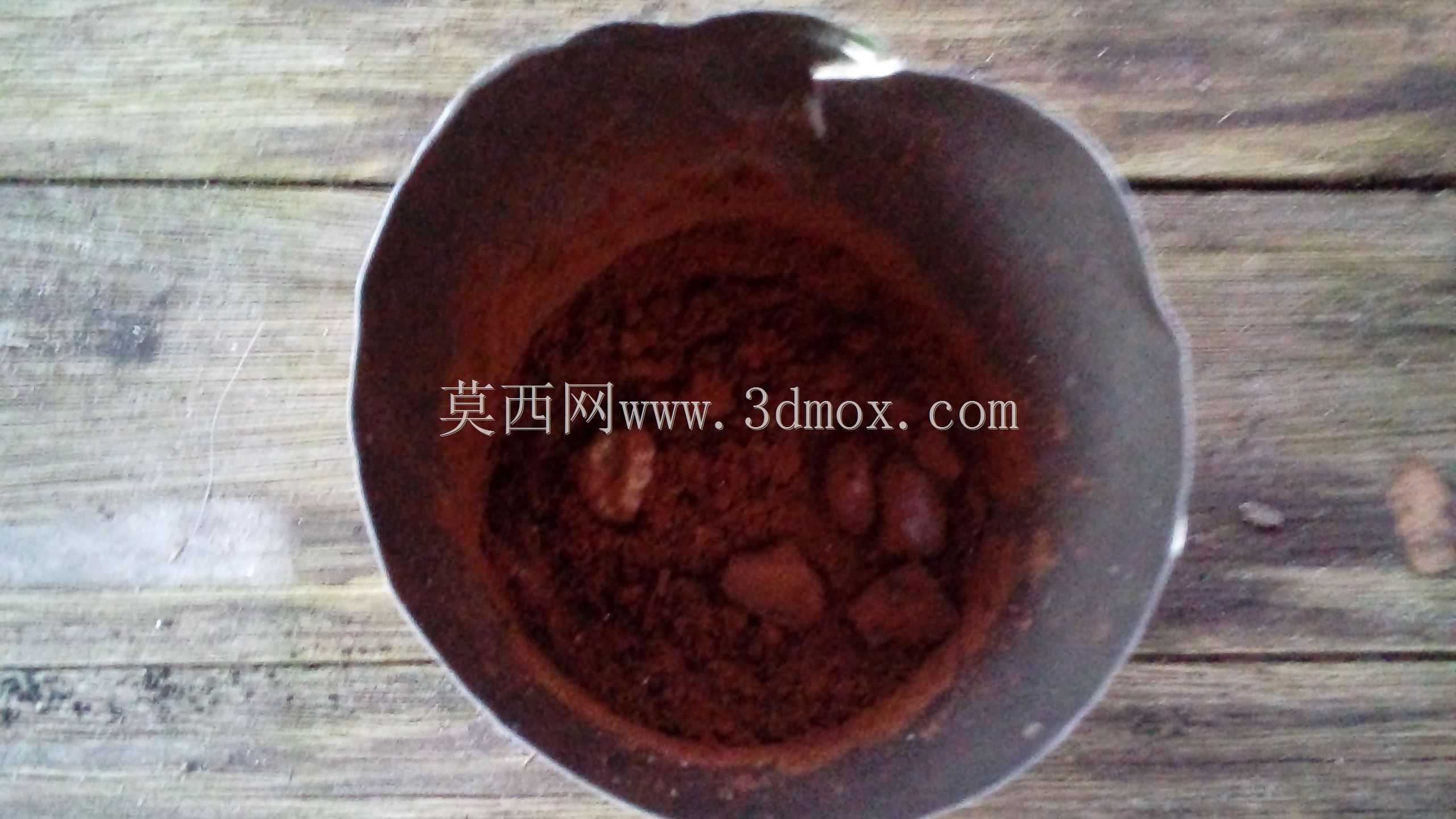

　　同时也能防止大块燃烧残渣从出烟孔掉落。燃料适配性上，装置专门针对干燥咖啡渣的燃烧特性做了腔体容积设计，单次装填20g左右干燥压实的咖啡渣，即可实现40分钟以上的持续阴燃，烟雾释放量稳定在每立方米空间0.2g/min的浓度区间，这个浓度既可以对蚊虫形成有效驱避，又不会产生过于刺鼻的气味影响周边人员的呼吸体验，除了咖啡渣之外，也可适配干燥艾草渣、茶叶渣等常见的可燃植物残渣，拓展了燃料的获取渠道。实际使用时，只需要将装填好燃料的腔体放置在距离人员活动区域1.5-2m的上风向位置，点燃燃料表层后吹灭明火，让其保持阴燃状态即可，烟雾会顺着自然风缓慢覆盖周边3-5㎡的活动范围，形成有效的蚊虫驱避带。结构细节上，

　　腔体与导流段的连接位置做了密封台阶设计，可减少烟雾从连接缝隙处无规则溢出，让所有烟雾都能从上部导流段的出烟孔有序排出，提升烟雾扩散的均匀性；底部做了三个均匀分布的微小凸点支撑，让腔体底部与放置台面之间留出1mm左右的间隙，既可以避免腔体底部热量直接传导到台面上造成烫痕，也能辅助底部微量进气，提升燃烧的稳定性。针对户外使用可能遇到的微风天气，上部的螺旋导流结构还能起到一定的防风作用，不会因为侧向微风导致烟雾倒灌或者燃烧状态紊乱，在3级以下风力的户外环境中都可以稳定工作。
