航模用GPS遥测传感装置结构设计

　　在航模飞控系统的搭建过程中，定位与遥测模块的选型与安装直接决定飞行数据回传的稳定性与定位精度，这款GPS遥测传感装置主要适配固定翼、多旋翼航模以及小型无人载具的飞控链路，为飞控系统提供实时经纬度、地速、飞行高度等核心定位数据，同时回传卫星锁定状态、信号强度等遥测信息，支撑飞控完成定点悬停、自动返航、航线规划等核心功能。

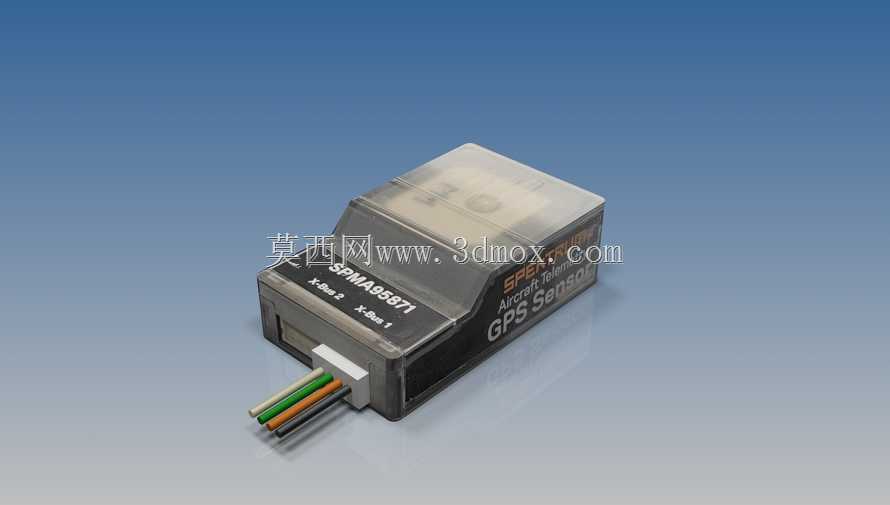

　　从结构设计来看，该传感装置采用半透明硬质工程塑料外壳，上盖做磨砂半透处理，既可以直观观察内部PCB板上的状态指示灯闪烁情况，判断模块搜星、数据传输的工作状态，又能避免外界光线直射对板载元器件造成光老化影响，外壳边角做圆弧过渡处理，没有尖锐棱角，在航模炸机、磕碰场景下能够分散冲击力，降低外壳碎裂的概率，同时减少对周边安装结构的剐蹭损伤。出线端采用一体式防拉脱接头设计，多芯信号线缆通过接头处的限位结构与壳体固定，避免飞行过程中震动导致线缆从焊盘处扯断，线缆采用不同颜色做线序区分，分别对应电源正、电源地、信号发送、信号接收引脚，接线时无需反复查阅定义手册，降低现场接线的出错概率。

　　安装边界方面，该模块整体为规整的长方体结构，主体长宽尺寸适配标准航模设备舱的安装间距，厚度控制在较低范围，不会过多占用设备舱的垂直空间，安装时可通过壳体底部的双面胶或者扎带穿过壳体侧面的预留凹槽完成固定，无需额外设计复杂的安装支架，对于紧凑布局的小型航模来说，能够灵活选择安装位置，需要注意的是安装时需保证模块上盖朝上，上方无金属、碳纤维等信号屏蔽材质遮挡，避免影响卫星信号接收强度，模块的出线方向可根据设备舱的走线布局调整，接头处的线缆预留了一定弯折半径，不会因为小角度弯折导致线芯断裂。

　　功能特性上，该模块内部集成了GPS接收天线与信号处理电路，无需外接额外天线即可完成卫星信号搜索与解析，电路部分做了三防涂覆处理，能够适应户外飞行时的潮湿、多尘环境，模块的工作电压范围覆盖航模常用的接收机供电电压区间，可直接从接收机取电，无需额外配置降压模块，简化了飞控系统的接线复杂度。信号输出采用标准串行通信协议，可适配市面上主流的航模飞控系统，数据刷新频率满足普通航模飞行的定位需求，在开阔无遮挡环境下，冷启动搜星时间能够控制在合理范围内，定位精度足够支撑业余航模飞行的功能需求。

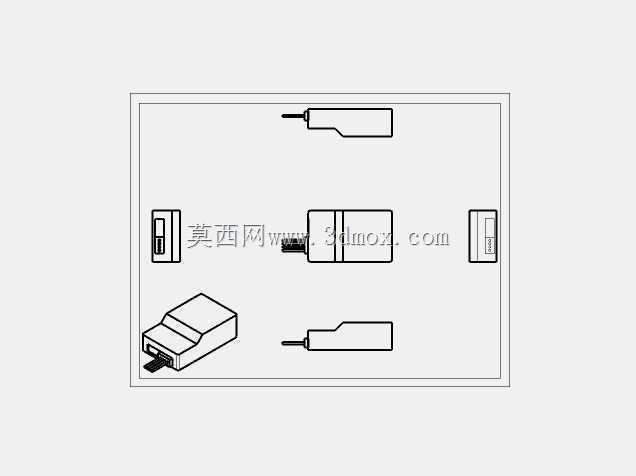

　　从设计思路来看，这款传感装置没有追求冗余的性能参数，而是围绕航模应用场景的实际需求做结构优化，比如外壳的抗冲击设计、出线端的防拉脱结构、线序的颜色区分，都是针对航模使用中常见的震动、磕碰、接线错误等问题做的针对性设计，整体结构紧凑，没有多余的结构件，重量控制在较低水平，不会给航模带来过多的负载重量，对于做航模三维结构布局的设计人员来说，该模型可直接导入整机装配体中，用于模拟设备舱内的布局排布，检查安装间隙、走线空间是否合理，提前规避安装干涉、信号遮挡等问题，也可用于飞控系统接线的模拟演示，梳理整机的线路走向，优化设备舱内的空间利用率。在实际装机测试中，该模块的安装位置通常会选择在机身重心附近的上方区域，远离电调、电机等电磁干扰源，避免电磁噪声影响卫星信号接收，模型中还原的壳体外形、出线位置、接头尺寸，都能够为安装位置的选择、固定结构的设计提供准确的尺寸参考，减少实际装机时的反复调整工作量。
