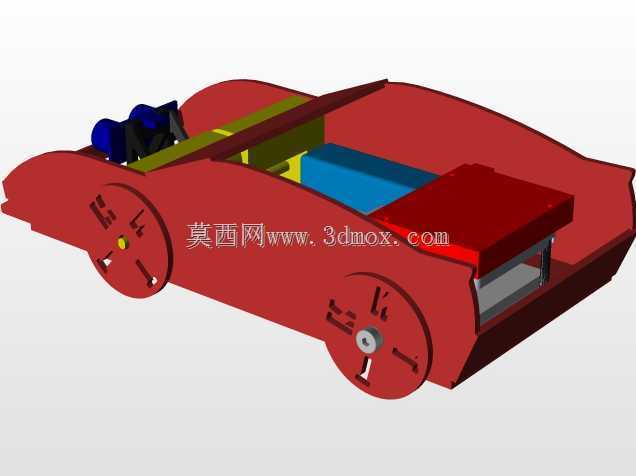

自动驾驶教学实训小车结构组件设计

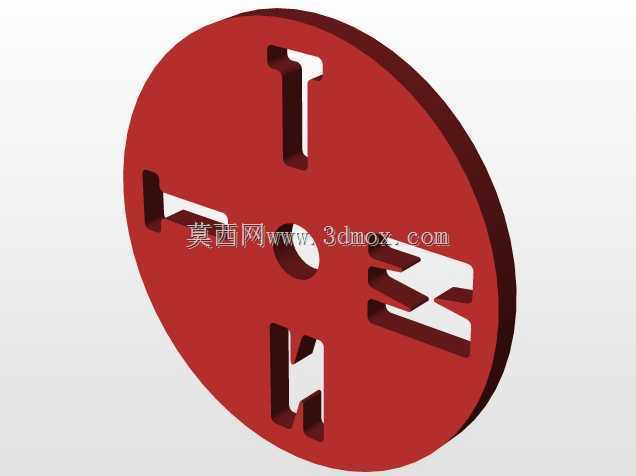

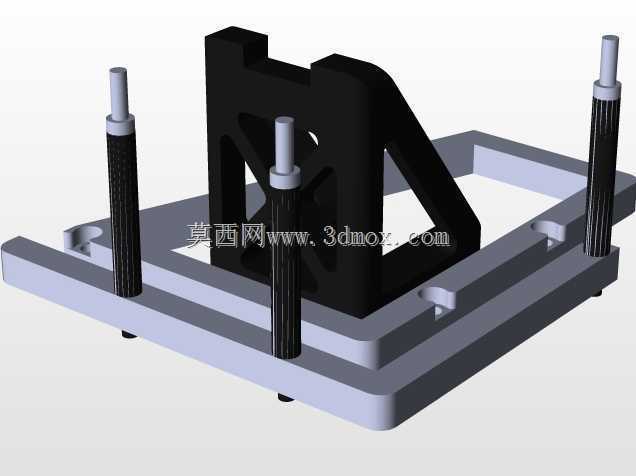

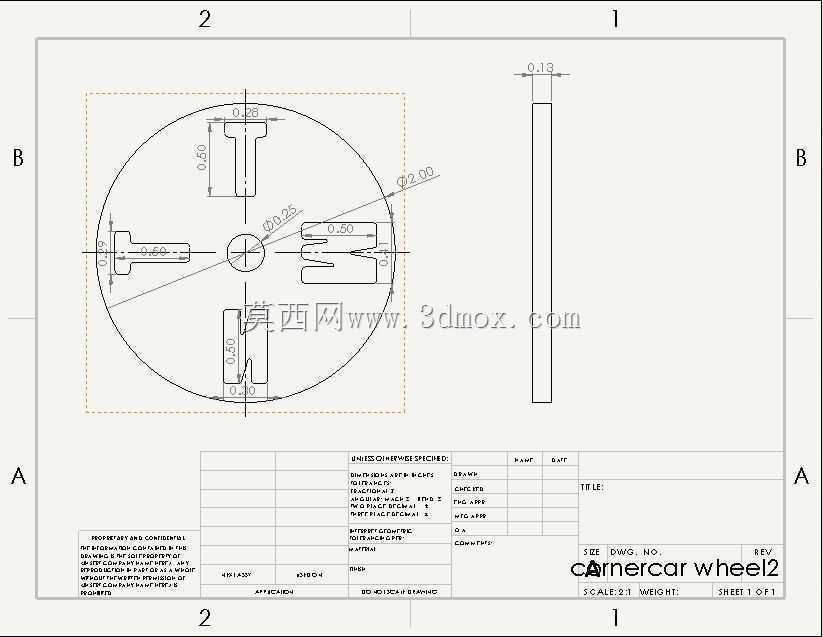

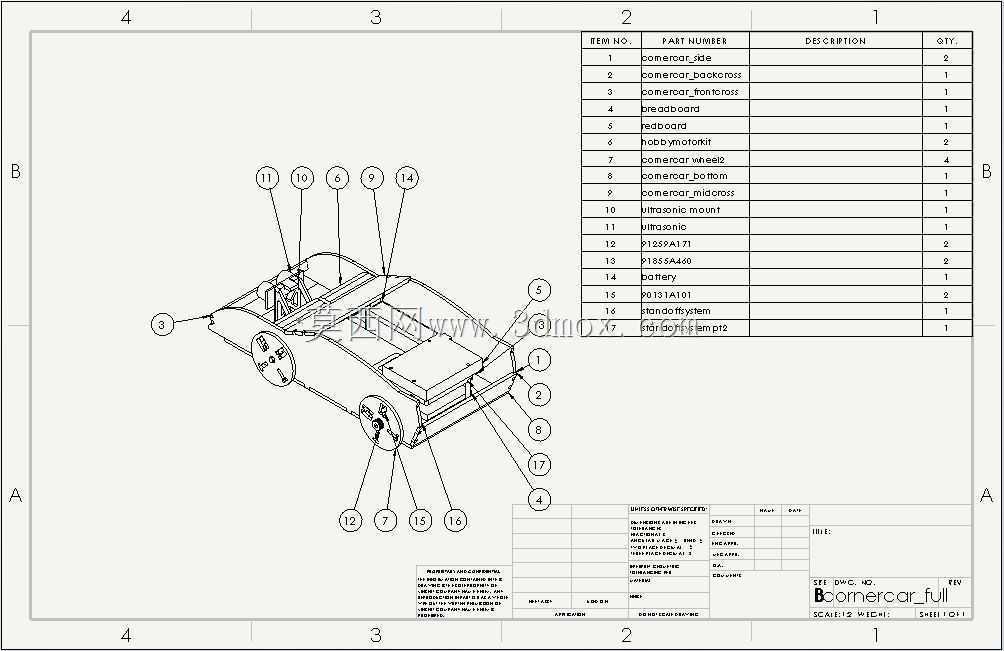

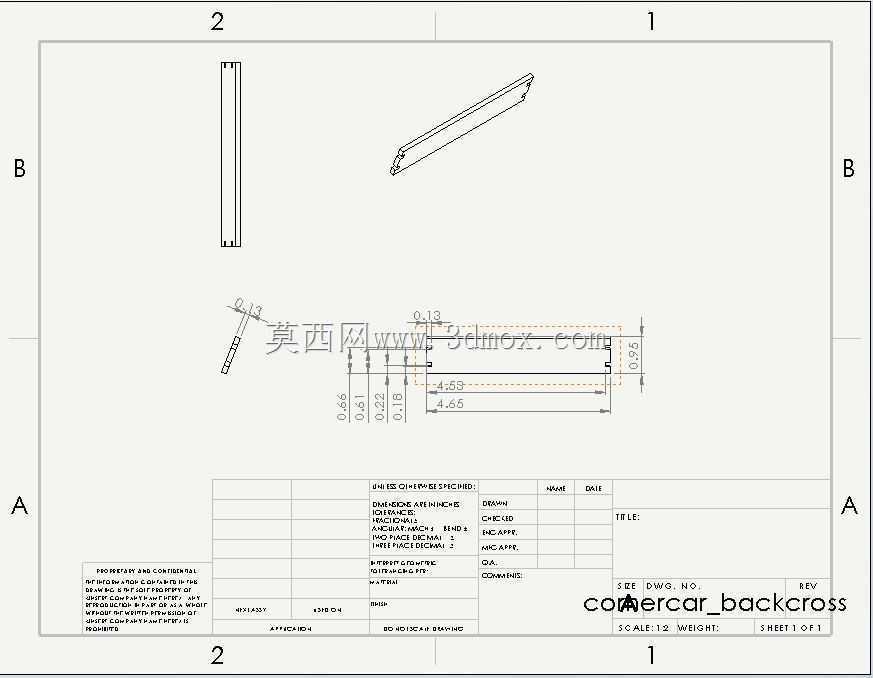

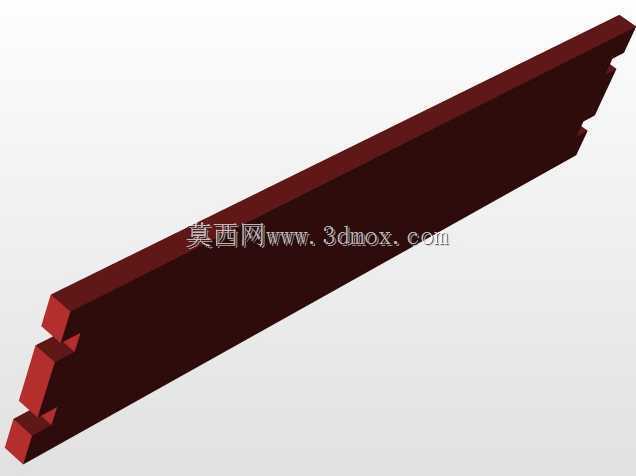

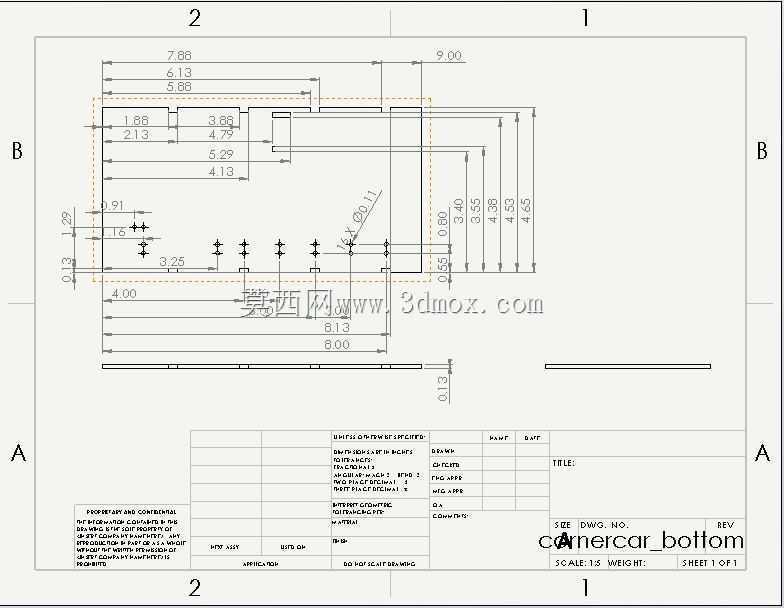

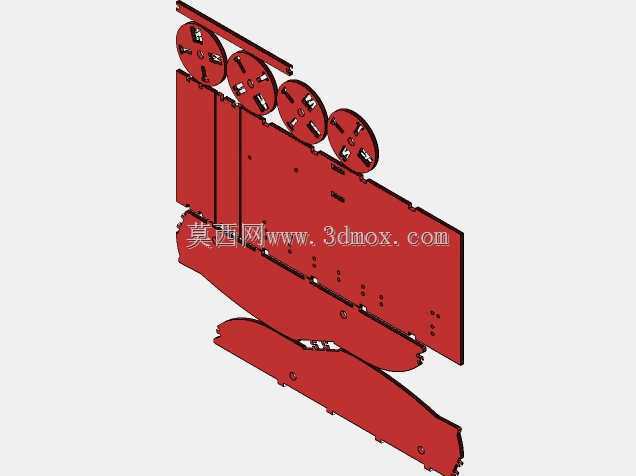

　　这套结构组件面向高校工程类实训课程的自动驾驶小车搭建需求，核心服务于入门级自动驾驶功能验证的教学场景，可支撑路径识别、障碍规避、循迹行驶等基础自动驾驶功能的硬件搭载需求，适配教学场景下学生反复拆装、调试、迭代改装的使用特点，所有结构件均预留了通用安装孔位，无需额外定制加工即可完成常规传感器、动力模块的装配。从设计逻辑来看，整套结构采用分层承载思路，底部主承力板承担动力轮组、电池模块的安装载荷，板件上的开孔按照标准安装间距排布，可兼容市面常见的直流减速电机、万向轮的安装尺寸，轮组安装位预留了2-5mm的调节余量，可适配不同直径的轮胎选型，满足不同地面摩擦力条件下的行驶调试需求。上层搭载板用于固定控制主板、红外传感器、

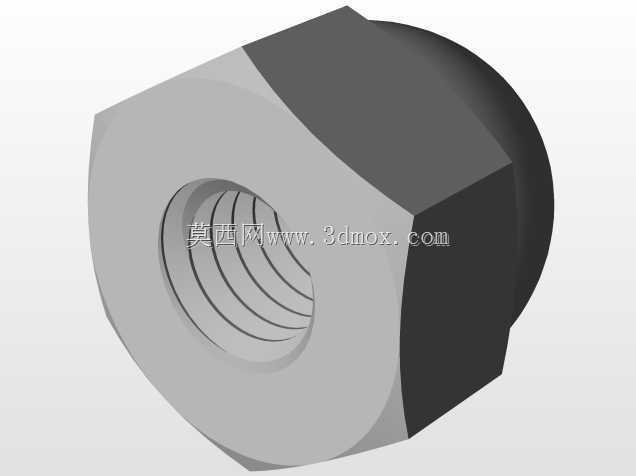

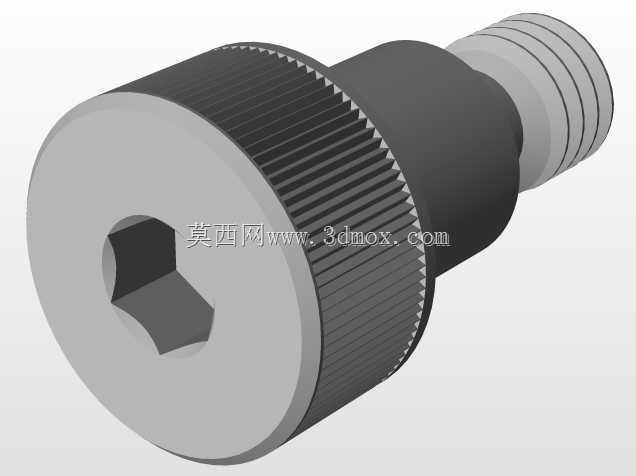

　　视觉模块等电子元器件，板件边缘设置的走线槽可规整梳理各类信号线与供电线，避免车辆行驶过程中线缆晃动干扰传感器识别精度，也能减少线缆被轮组卷入的故障风险。结构件的外形设计充分考虑教学场景的使用边界，整体外轮廓无尖锐凸起，所有边角均做了R3以上的圆角处理，避免学生拆装调试过程中被划伤；组件整体装配完成后的外廓尺寸控制在300mm200mm150mm范围内，可适配常规实训台架、测试赛道的摆放空间，无需额外预留过大的操作场地。顶部设置的四个滚轮安装位，可在车辆堆叠存放时起到支撑作用，避免上层结构直接压损下层搭载的传感器元件，也方便多组实训装置的集中收纳。从安装适配性来看，所有板件之间采用卡扣加螺栓的双重固定方式，卡扣结构可实现快速定位，

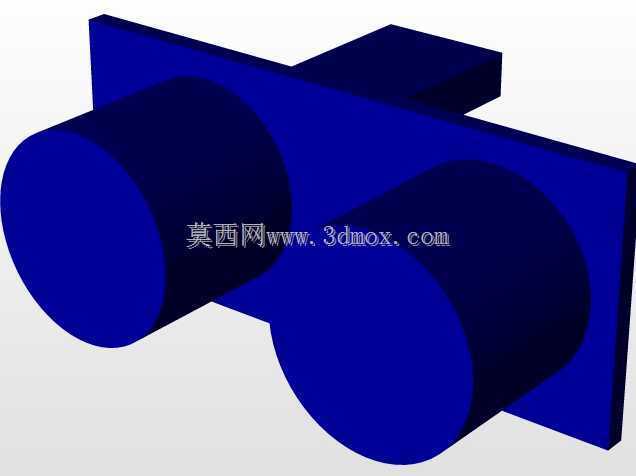

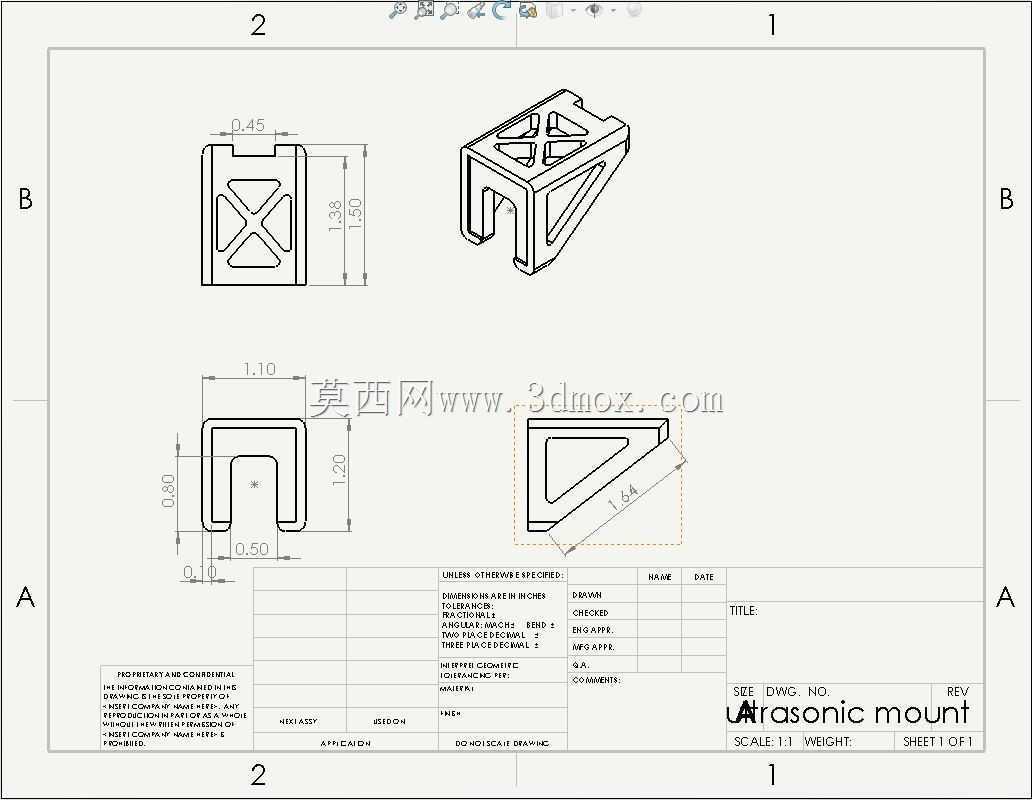

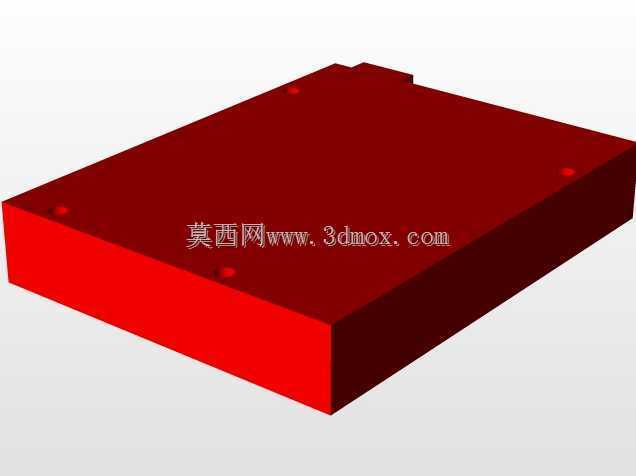

　　降低学生初次装配的对位难度，螺栓固定则保证结构连接强度，满足车辆在测试过程中频繁启停、转向的抗振需求，不会因为长期行驶出现板件松动移位的问题。板件上的预留孔位除了适配标准COTS硬件之外，还预留了若干冗余安装位，支持学生自主拓展加装超声波传感器、机械臂、载物平台等附加模块，满足课程进阶阶段的功能拓展需求，无需重新加工主体结构件。整套结构的受力分布经过反复调校，电池模块安装位设置在底部中心位置，可降低整车重心，减少车辆高速转向时的侧翻风险；上层传感器安装位的高度统一设置在距离底板80mm的平面上，保证红外循迹传感器、视觉摄像头的识别距离处于最优工作区间，无需额外加装支架调整高度。在实际教学应用中，这套结构可支撑从零件装配、

　　线路连接到功能调试的全流程实训环节，学生可基于这套基础结构，完成循迹行驶、定点停车、自动避障等多个实训项目的验证，结构件的模块化设计也方便学生针对单个功能模块进行改装测试，比如更换不同轮径的轮胎测试行驶速度与转向精度的关系，调整传感器安装位置测试识别范围的变化，无需拆解整车结构即可完成局部调整。结构件的材质选型适配教学场景的耐用性需求，可承受反复拆装的磨损，也能抵御实训过程中常见的轻微磕碰、跌落冲击，不会因为日常调试的小损伤导致结构失效。
