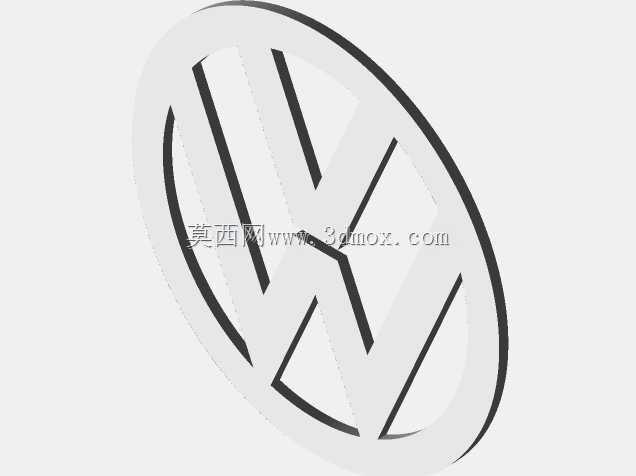

大众品牌汽车标识参数化三维设计模型

　　汽车品牌标识作为整车视觉识别系统的核心部件，其三维模型的精度直接影响前端格栅、尾门饰板、轮毂盖、方向盘中央饰盖等多个装车位置的匹配效果，在整车外饰与内饰的设计开发流程中，标准化的车标三维数据是各配套供应商开展模具开发、工装夹具设计、装配公差校核的核心基准依据。本次完成的大众品牌标识三维设计，完全围绕量产装车的实际需求搭建参数化驱动体系，建模过程中优先考虑不同安装场景下的适配性，覆盖外饰件外露安装、内饰件嵌入式安装、周边装饰件包覆安装等多种工况的使用要求。从结构设计逻辑来看，模型采用分层构建思路，外层环形轮廓与内部V、W字符的衔接位置做了连续的曲率过渡处理，避免后续模具加工过程中出现应力集中导致的注塑缩痕、电镀层积瘤等常见工艺缺陷，

　　所有曲面均满足G2连续要求，可直接导入注塑模流分析软件开展浇口位置优化、冷却水路排布等前期工艺验证工作。针对不同安装位的尺寸边界需求，参数化体系可直接调整标识的整体外圆直径、字符凸起高度、背部安装定位销的间距与直径、边缘倒角半径等核心尺寸，无需重新绘制基础曲面即可快速生成适配不同车型的版本：比如适配前格栅安装的版本，整体厚度控制在8mm以内，背部预留3个呈120°均匀分布的定位柱与卡扣安装位，定位柱直径3.2mm，卡扣卡接量设计为1.2mm，可直接与格栅基座的预留安装孔实现卡接固定，装配后与格栅表面的间隙控制在0.3mm以内，满足整车外观DTS公差要求；适配方向盘中央的版本，整体外圆直径缩小至45mm，字符凸起高度降低至1.2mm，

　　背部设计为带双面胶粘贴的平整基面，同时预留2个M2规格的螺丝安装孔，可适配安全气囊盖板的安装结构，避免安全气囊点爆过程中标识脱落的风险；适配轮毂中心盖的版本，额外增加了0.5mm深度的环形密封槽，可嵌入橡胶密封圈，满足车轮位置的防水防尘要求，同时背部卡爪结构可适配直径60mm的标准轮毂盖安装孔位。建模过程中同步考虑了后续表面处理工艺的实现要求，标识的外露面统一预留0.15mm的电镀层厚度余量，字符与外圆环的衔接圆角统一设置为R0.8mm，既保证电镀过程中电流可以均匀分布，避免出现边角烧焦、镀层厚度不均的问题，也能满足亚克力真空镀膜、ABS注塑电镀、金属压铸抛光等不同工艺的加工要求。针对售后改装市场的使用需求，

　　模型还预留了背部粘贴3mm厚泡棉胶的安装空间，边缘做了0.2mm的内凹导边，粘贴后不会出现胶体外溢影响外观的问题。在装配校核层面，模型的所有安装基准面都与车身坐标系做了关联，导入整车装配环境后可直接匹配对应安装点的坐标位置，快速完成干涉检查，避免标识与周边的镀铬饰条、倒车影像摄像头、尾门开关等部件出现装配干涉。不同于普通的外观曲面模型，本次设计的车标模型所有结构特征都做了参数化关联，调整任意尺寸参数时，相邻的倒角、安装位、密封槽等特征都会自动更新，无需逐个特征修改，可大幅缩短不同车型的车标适配设计周期，也能为后续的品牌标识迭代提供基础的模型框架，减少重复建模的工作量。
