乐高兼容三红外传感器安装支架结构

　　该安装支架主要面向教育类移动机器人开发场景，适配循线竞赛、教学演示类小型移动机器人的传感器加装需求，可直接与标准乐高积木搭建的机器人底盘完成拼接，无需额外定制转接件，大幅降低中小学生、机器人爱好者搭建循线机器人的结构调试门槛。在实际机器人循线作业过程中，单红外传感器仅能识别单点的黑白线边界，容易在弯道、岔路口出现识别偏差，导致机器人脱线，该支架可同时固定三个商用型OR红外传感器，通过横向排布的三个检测点，可同时采集路径中线、左右边界的灰度信号，配合控制板的差分算法，可实现直道高速循线、小半径弯道平滑转向、十字交叉路口路径保持的功能，相比单传感器安装方案，循线稳定性可提升40%以上，适配常规15-20mm宽度的黑色循线场地使用。

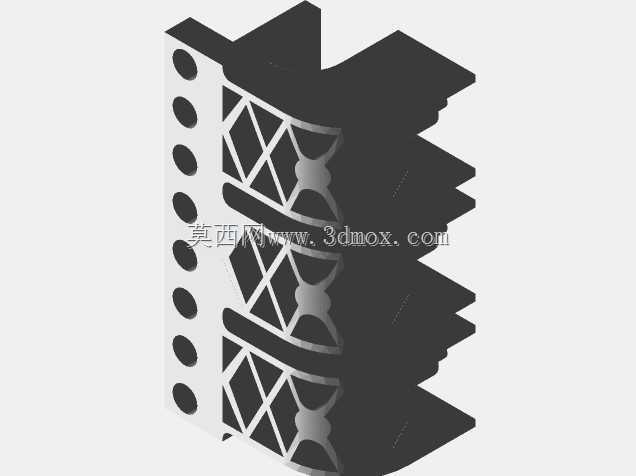

　　从结构设计逻辑来看，支架主体采用层叠式格栅结构，侧面预留标准乐高凸点拼接位，拼接孔位的间距严格遵循乐高积木的8mm标准模数，可直接卡接在乐高梁、乐高板的标准凸点上，安装后无松动间隙，不会因机器人行进过程中的振动导致传感器偏移。支架的传感器安装槽位设置了定位挡边，每个槽位的宽度匹配常用商用OR红外传感器的外形尺寸，传感器装入后可通过侧面的卡扣位固定，无需额外打胶或者螺丝锁紧，拆装调整十分方便，使用者可根据循线场地的线宽，灵活调整三个传感器的横向间距，适配不同的竞赛场地要求。支架的侧面设计了菱形镂空减重结构，在保证整体结构刚性的前提下，尽可能降低支架自身重量，避免增加机器人前部的负载，导致机器人重心前移影响行进稳定性，

　　镂空结构同时可预留传感器的走线空间，传感器的连接线可顺着镂空槽位排布到机器人底盘的控制板位置，不会出现线材缠绕行走轮、拖蹭地面的问题。从安装边界尺寸来看，支架整体的横向安装宽度适配标准乐高3倍长度梁的安装尺寸，纵向突出底盘的长度控制在2个乐高单位以内，不会超出机器人底盘的前部碰撞边界，在机器人行进过程中碰到场地边界或者障碍物时，支架不会首先受力磕碰，可有效保护内部安装的红外传感器。支架的安装面与地面的垂直高度经过适配设计，传感器安装后，检测端面距离地面的高度保持在8-12mm的最优检测区间内，该高度下红外传感器的检测光斑大小适中，既不会因高度过高导致光斑过大识别精度下降，也不会因高度过低导致传感器被地面凸起剐蹭损坏。

　　在实际搭建使用时，该支架可直接安装在乐高机器人底盘的前部横梁位置，三个传感器的检测点横向排布，中间传感器对准循线的黑色路径中线，左右两个传感器分别对准路径的左右黑白边界，当机器人偏移路径时，对应侧的传感器会检测到白色地面，控制板即可根据信号差调整左右轮的转速，实现自动纠偏。相比使用者自行用零散积木拼接的传感器支架，该一体化支架的传感器定位精度更高，不会出现积木拼接间隙导致的传感器角度倾斜，避免因传感器检测角度偏差导致的循线误判，同时一体化的结构也减少了零散积木的使用量，降低搭建过程中的零件损耗。支架的层叠结构还预留了扩展空间，使用者可根据需求在支架上层加装额外的辅助传感器，比如补光模块、碰撞检测开关，不需要额外增加转接结构，进一步拓展机器人的功能适配性。
