汽车维修台用快速夹紧工装结构

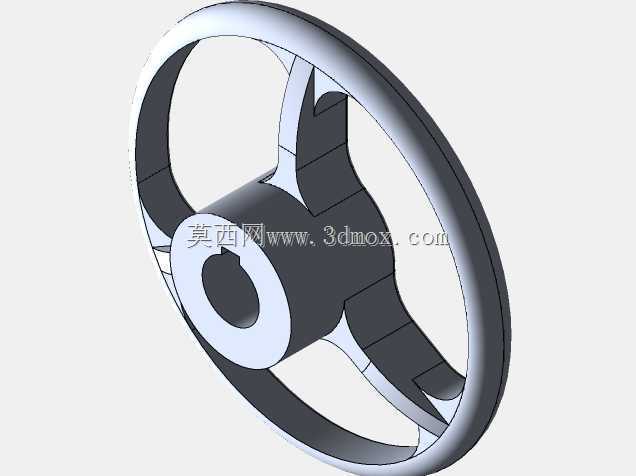

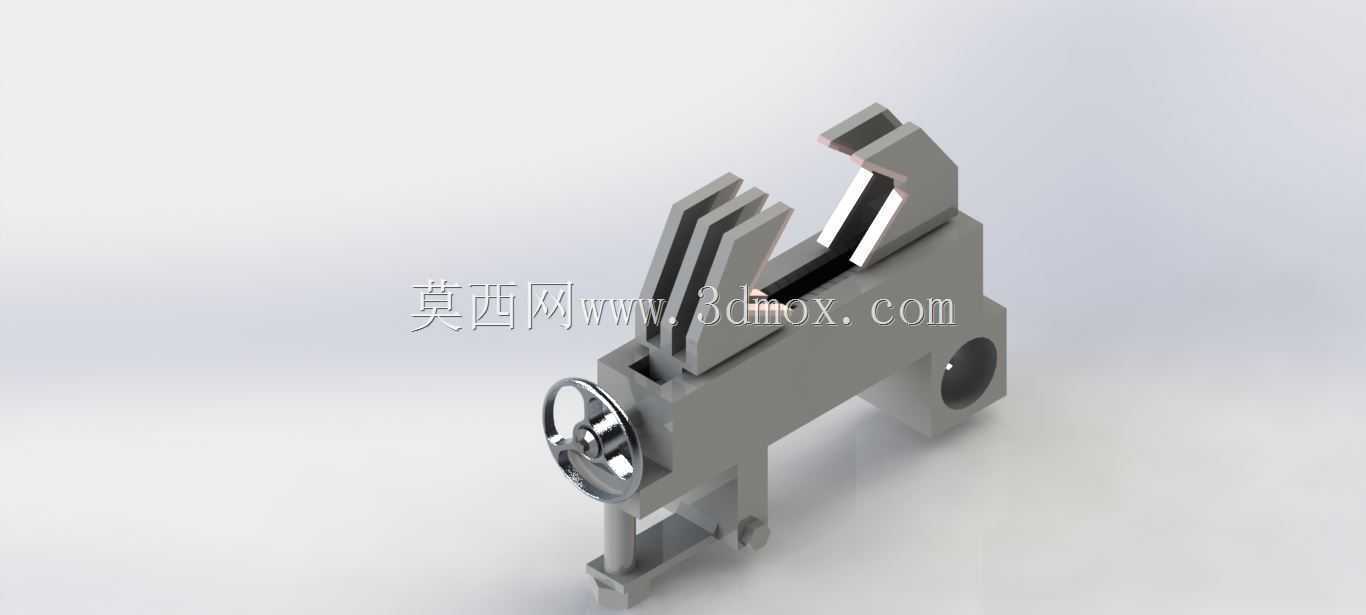

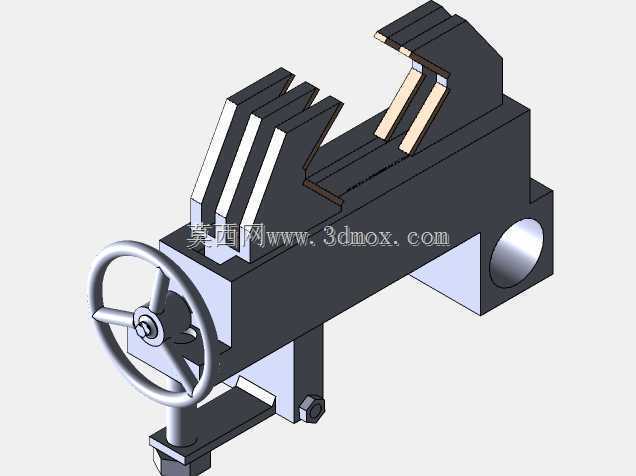

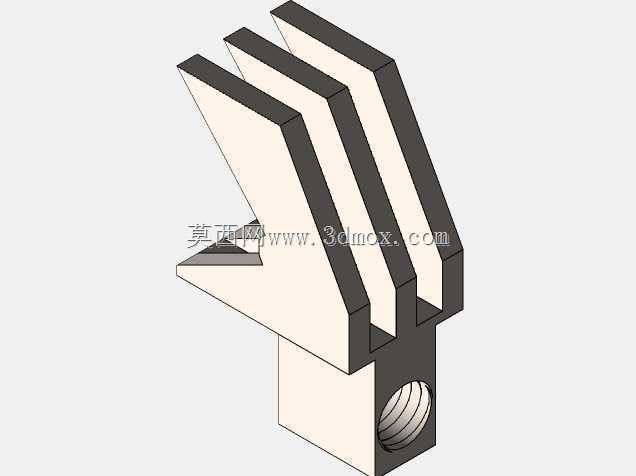

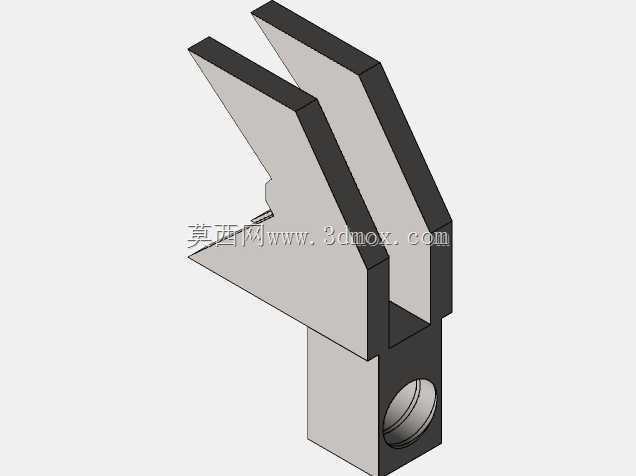

　　在汽车售后维修、小型零部件返修工位场景中，这类手动夹紧工装是工位上使用频率极高的辅助作业部件，主要承担小型异形汽车零部件维修过程中的定位夹持功能，避免维修作业时工件移位导致的加工偏差、操作安全隐患。不同于常规台虎钳的大行程通用夹持设计，这款工装针对汽车维修场景下常见的小型异形件做了结构优化，夹持端采用分叉式开口压头设计，能够避开工件上的凸起结构、安装孔位，直接压持在工件的平整基准面上，不会对工件表面的涂层、配合面造成压伤，适配汽车维修中常见的塑料饰件、小型金属支架、传感器安装座等多类零件的夹持需求。从结构设计逻辑来看，这款工装采用侧置手轮驱动的丝杆进给结构，手轮布置在工装本体的侧方，操作时不会与工件上方的维修操作空间产生干涉，

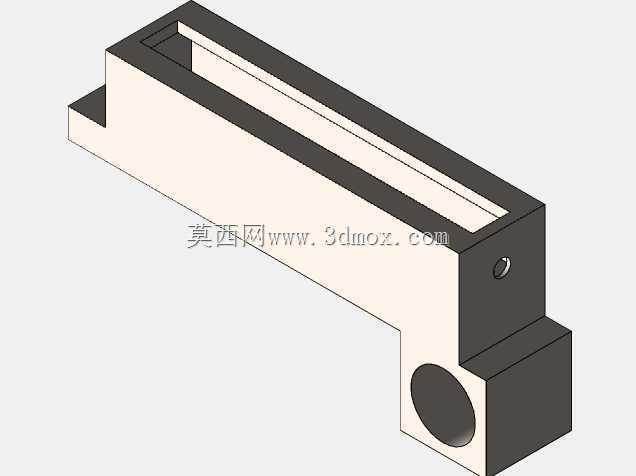

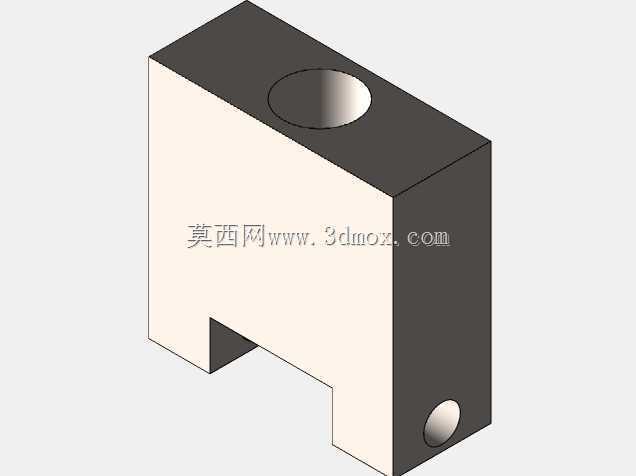

　　维修人员可以在工件正前方完成打磨、粘接、小部件装配等操作，同时单手即可操作侧方手轮完成夹持力度的微调。工装本体采用一体化的L型安装基座，基座上预留了贯穿式安装孔，既可以通过螺栓直接固定在维修工作台的T型槽上，也可以搭配快速锁紧底座实现工位间的快速转移，安装基座的底面做了铣平处理，平面度控制在0.05mm以内，保证安装后工装整体的水平度，避免夹持工件时出现基准倾斜。夹持行程的设计上，这款工装的有效夹持开口范围覆盖0到65mm，能够满足绝大多数汽车小型维修零件的夹持尺寸需求，压头的开合动作通过丝杆带动滑动块沿本体上的导轨槽做直线运动，导轨槽采用燕尾槽结构，配合间隙控制在0.02mm以内，滑动过程无卡滞、无旷量，

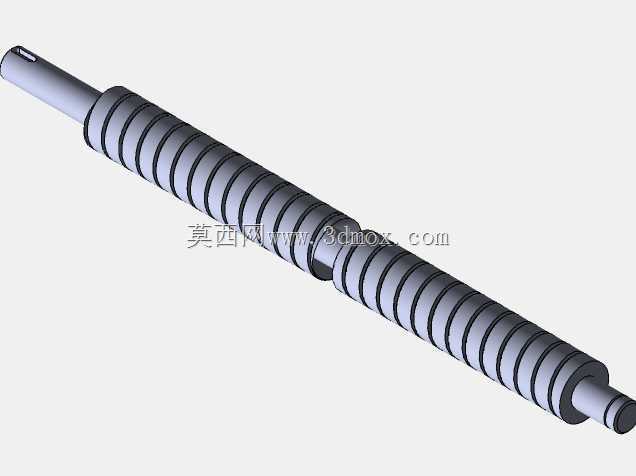

　　夹持时的重复定位精度能够控制在0.1mm以内，对于需要多次拆装对位的维修作业来说，能够有效减少重复找正的时间。压头部分的接触端面做了可拆卸设计，可以根据被夹持工件的材质更换橡胶垫、铜垫或者硬质合金压头，适配不同表面硬度工件的夹持需求，避免硬接触造成的工件表面损伤。工装的整体外形尺寸控制在长120mm、宽80mm、高110mm的范围内，不会占用维修工位过多的台面空间，本体侧面预留了辅助安装孔位，可以拓展加装定位挡块、角度调节座等附件，拓展工装的使用场景，比如实现倾斜角度的工件夹持，适配焊接、角度打磨等特殊维修作业需求。从受力结构设计来看，丝杆采用梯形螺纹传动，具备自锁特性，夹持到位后不会因为作业过程中的振动导致夹持松动，

　　能够提供稳定的夹持力，最大夹持力可以达到1200N，足以应对维修过程中的锉削、小扭矩钻孔、粘接压合等作业的受力需求，不会出现工件滑脱的问题。本体的滑动接触面做了淬火处理，表面硬度达到HRC45-50，长期使用不会出现磨损旷量，延长工装的整体使用寿命，日常维护仅需要定期在导轨槽和丝杆位置涂抹润滑脂即可，不需要复杂的拆解保养，非常适合维修车间这类复杂工况下的长期使用。
