车载便携防溢饮品固定托架结构设计

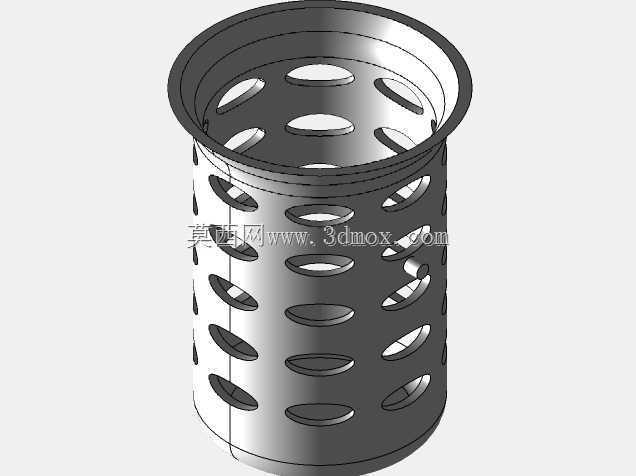

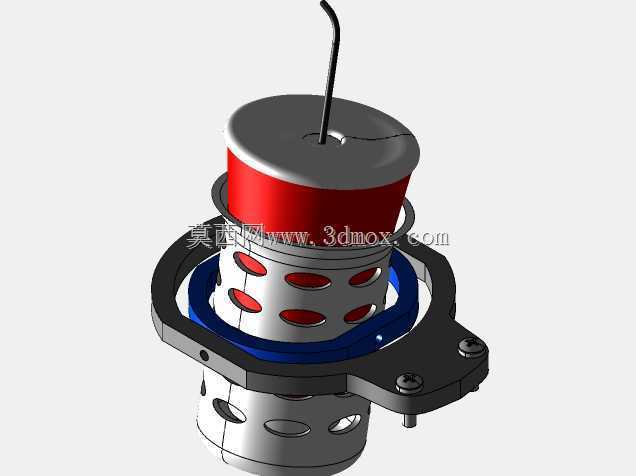

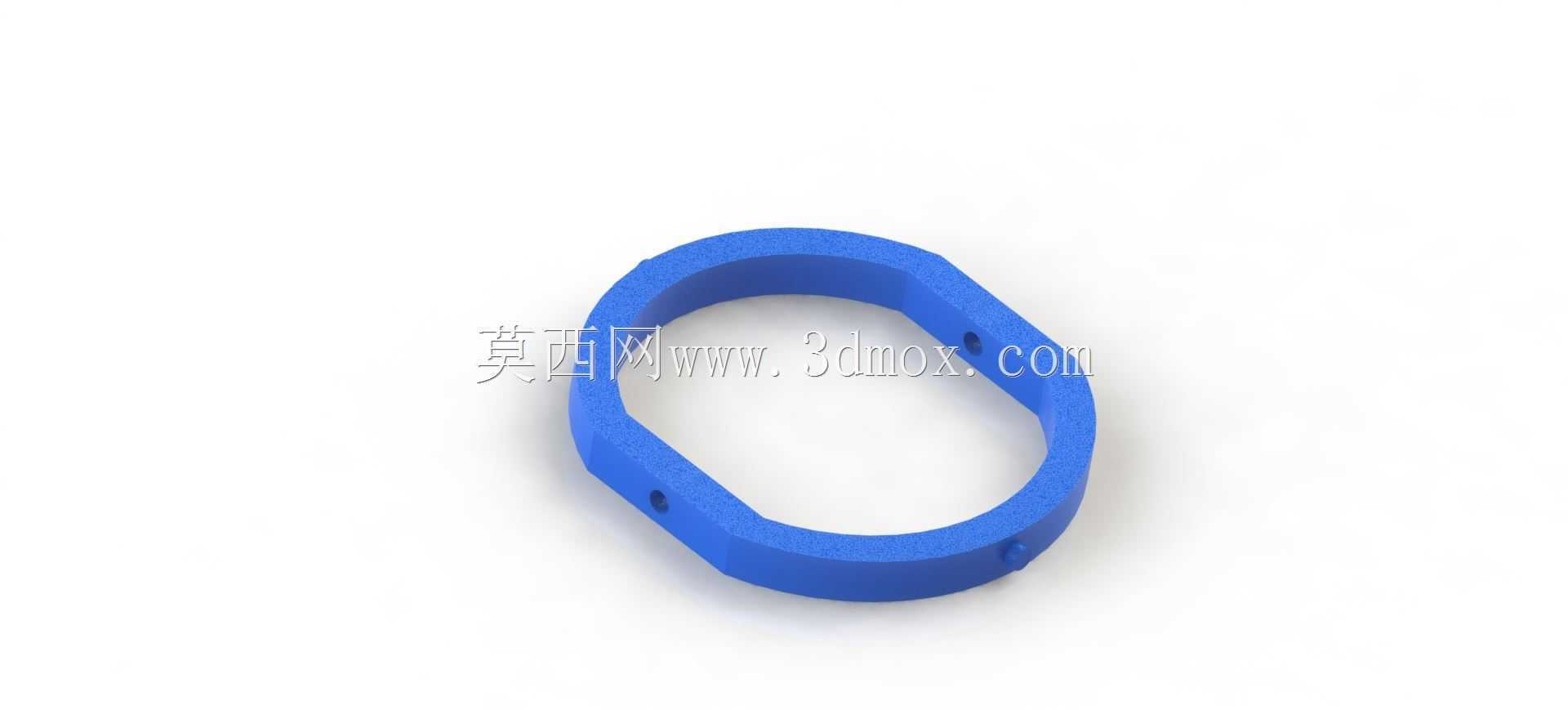

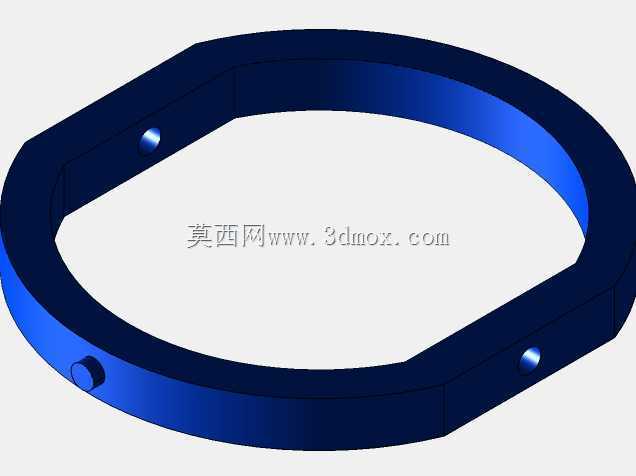

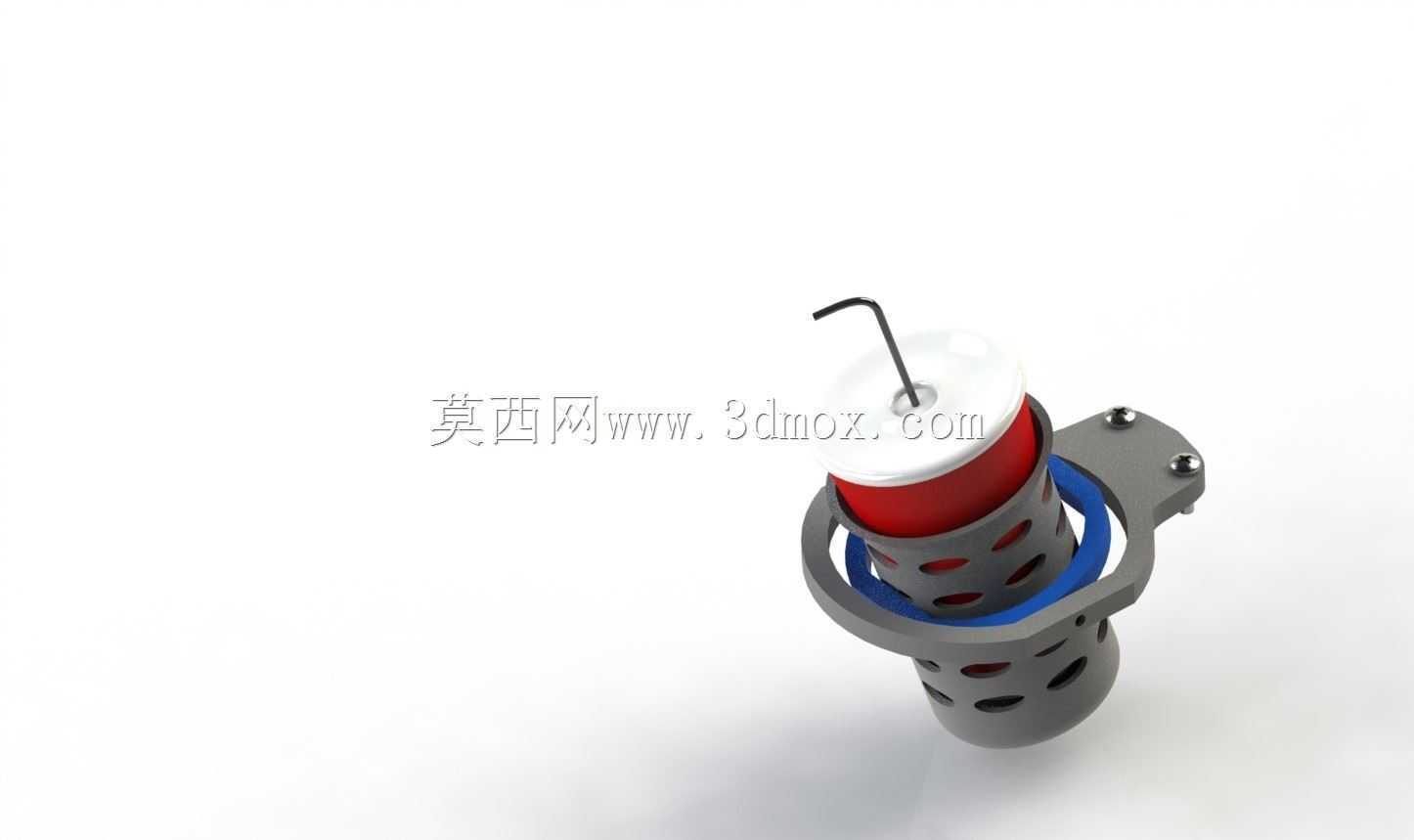

　　该托架结构主要面向车载、户外露营、长途通勤等存在持续颠簸振动的使用场景，解决敞口带吸管类饮品在移动过程中易倾洒、液体溢出污染周边物品的实际问题，区别于常规固定式杯架仅适配固定杯径的局限，该结构通过环形抱合的弹性限位设计，可适配一定直径区间内的圆柱型饮品容器，无需额外调节机构即可实现容器的快速取放。从结构设计逻辑来看，整体采用分体式组合结构，主体承载环为带镂空减重孔的筒状承托结构，侧壁均匀排布的圆形镂空一方面降低整体结构重量，另一方面可在容器放入后形成通风间隙，对于带冰饮的容器可减少凝露积水在托架内部积存，同时镂空结构也可观察容器内剩余饮品容量，无需取出容器即可判断是否需要补充饮品。承托环内侧设置一圈弹性缓冲圈，采用软质贴合设计，

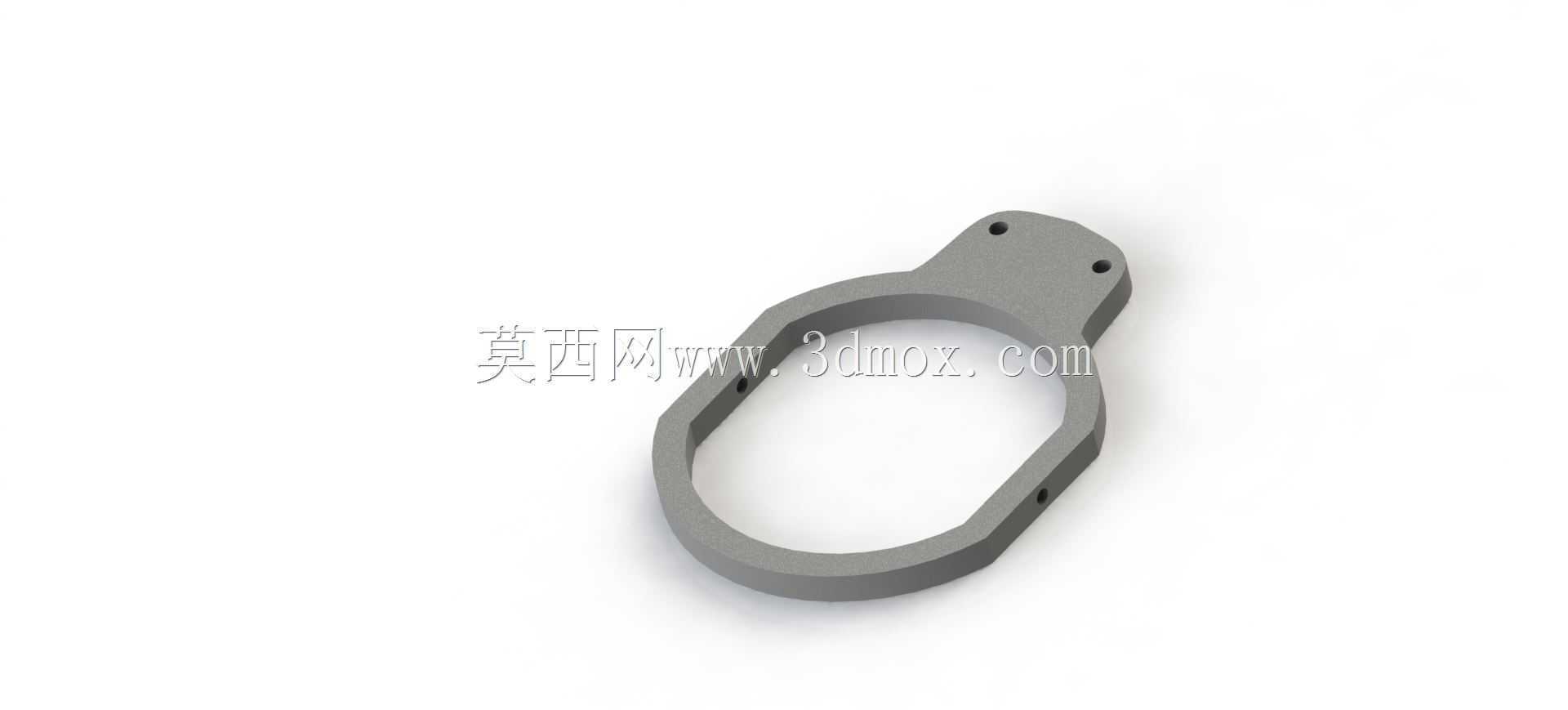

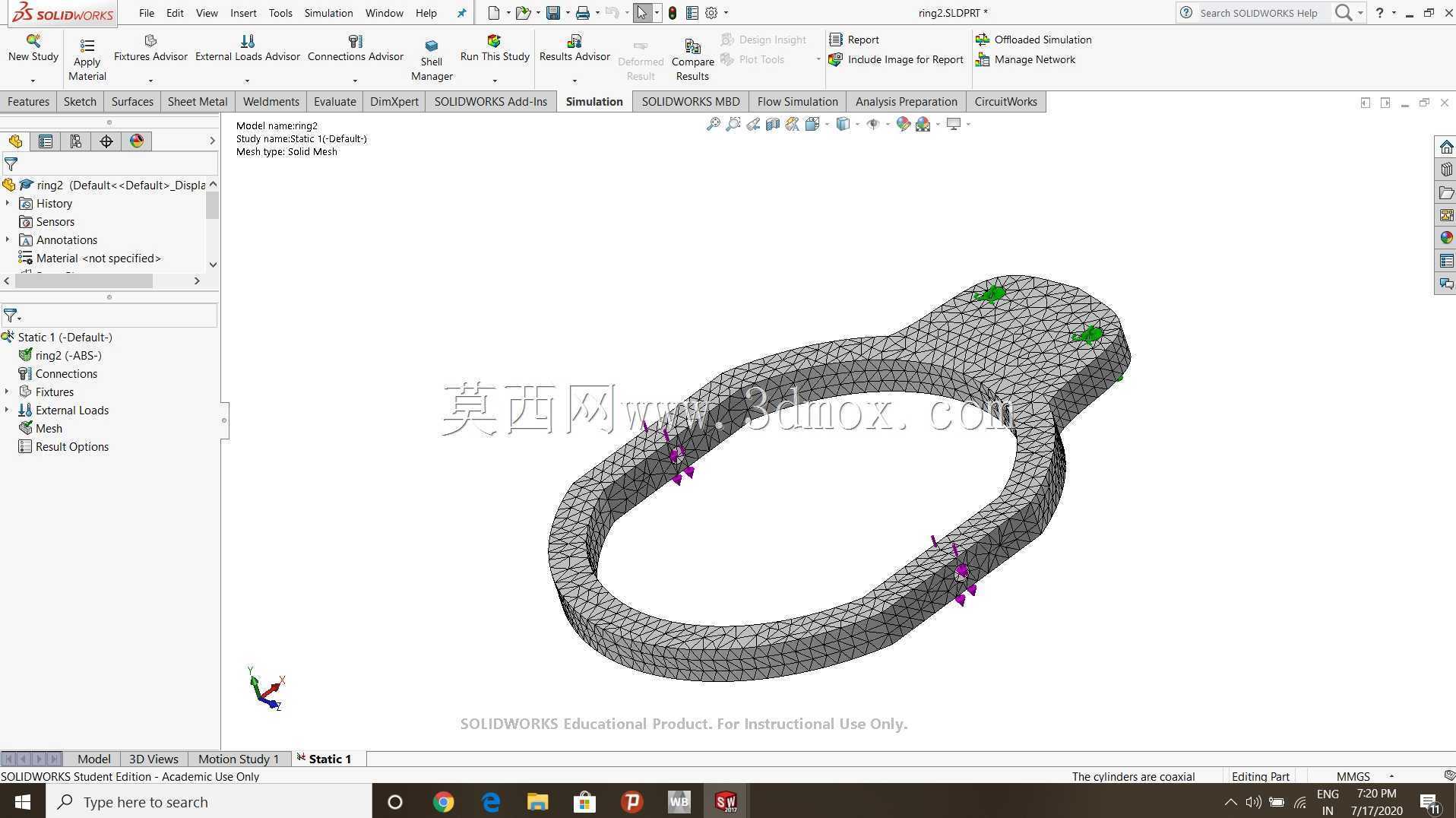

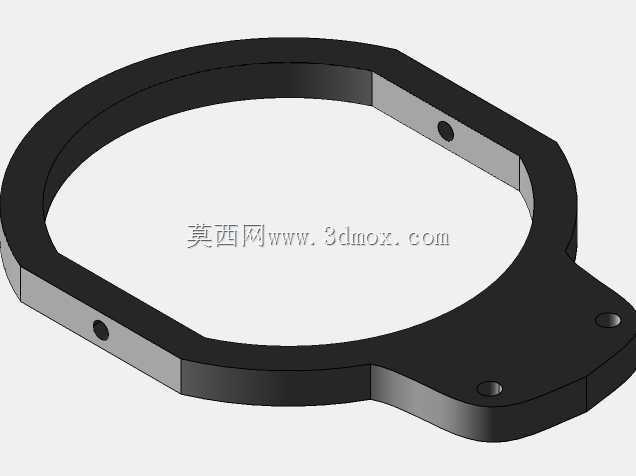

　　既可以增大与容器外壁的摩擦力，防止车辆加减速过程中容器从托架内滑出，也可以缓冲路面颠簸传递到容器的振动，降低饮品液面晃动幅度，从根源减少液体溢出的概率。安装侧的固定支耳采用双螺栓锁紧结构，支耳与主体承托环之间设置角度微调间隙，可根据安装基面的倾斜角度调整承托环的水平度，保证容器始终处于竖直状态，避免因安装面倾斜导致饮品自然倾洒。支耳的安装孔位采用长圆孔设计，可适配不同孔距的安装基面，无论是车载中控的原有杯架位拓展、露营车扶手安装、还是户外折叠桌的侧边固定，都可以通过调整螺栓在长圆孔内的位置匹配安装尺寸，无需额外打孔改造安装基面。从安装边界尺寸来看，主体承托环的有效容纳直径覆盖常规市售中杯、大杯外带咖啡杯的尺寸区间，

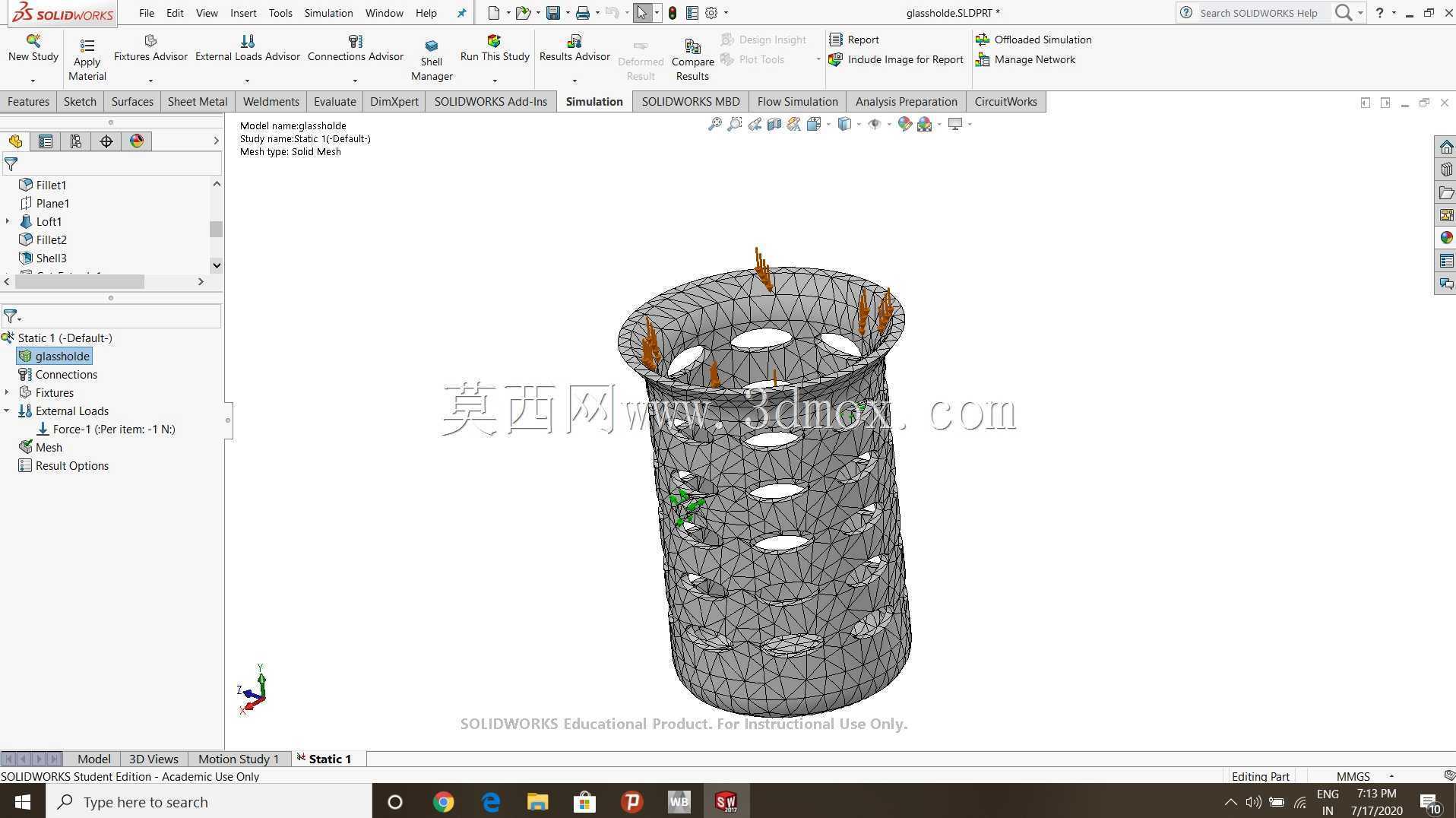

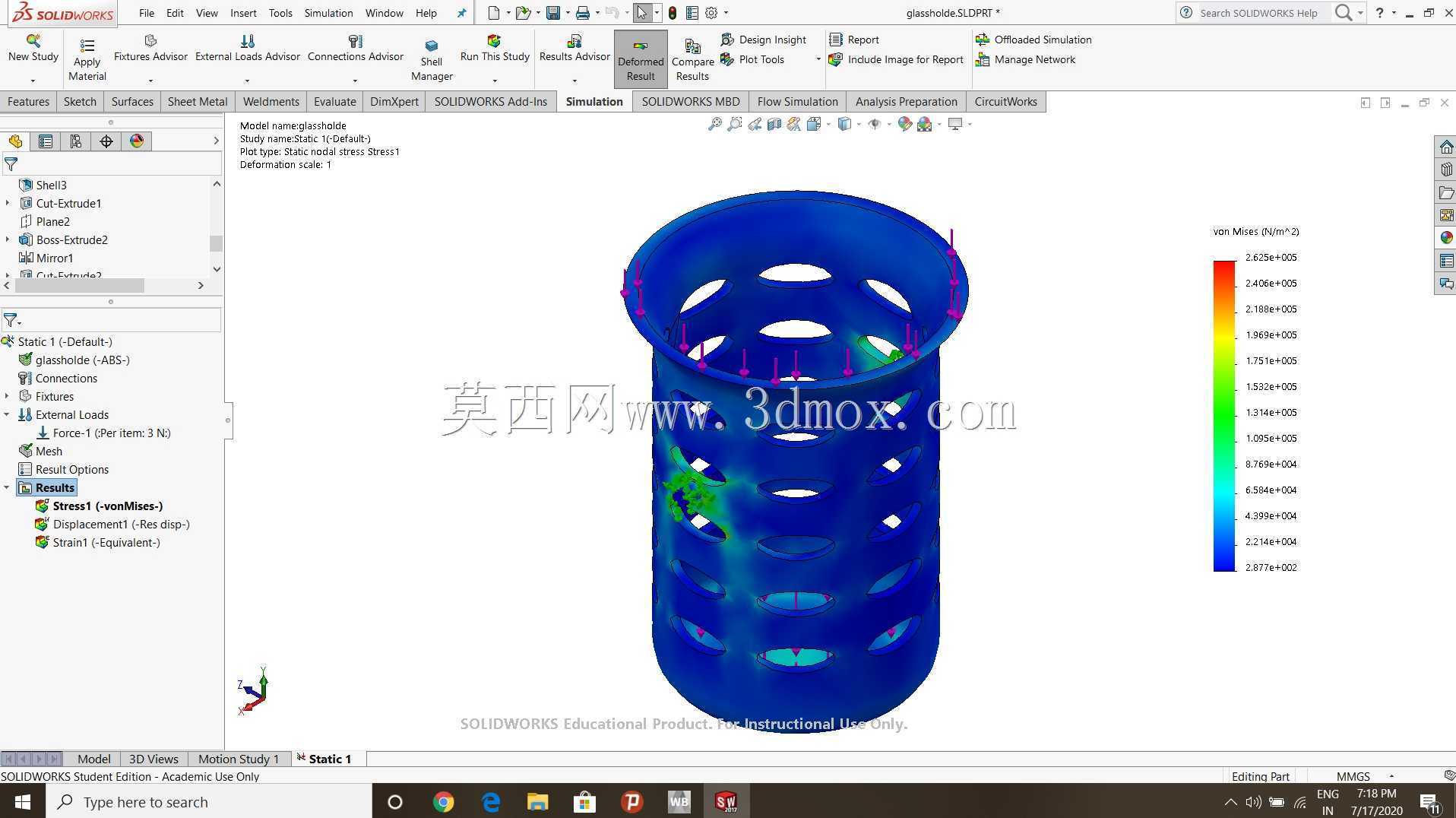

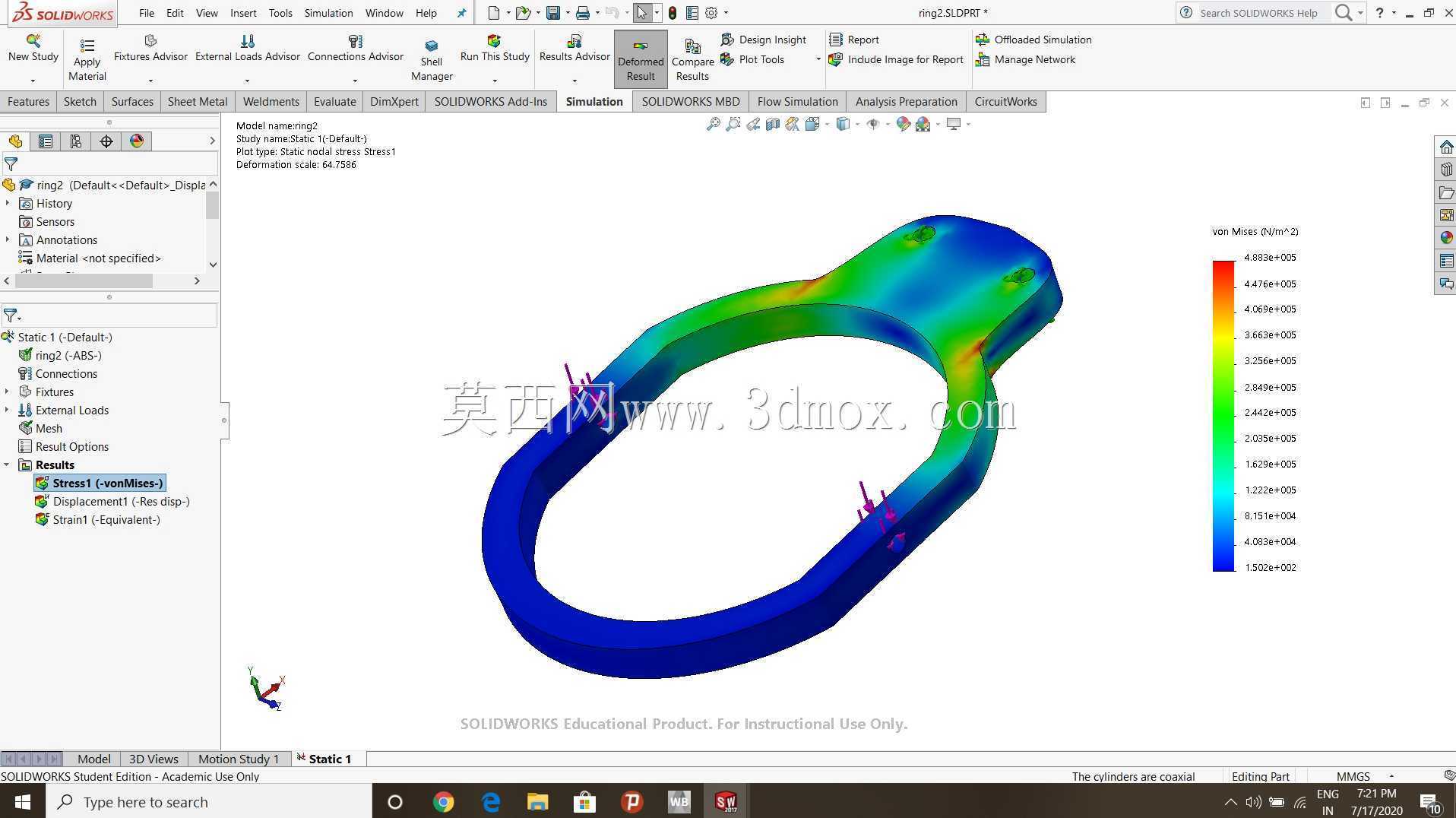

　　承托深度可覆盖容器下半部分三分之一的高度，既保证足够的抱紧力防止容器倾倒，又不会遮挡容器外壁的品牌标识或温度提示标识，取放时手部握持容器上半部分即可完成操作，不会与托架结构发生干涉。固定支耳向外延伸的长度控制在合理范围内，安装后不会过多占用周边的操作空间，支耳的边角位置全部做倒圆角处理，避免取放物品时剐蹭手部或周边物件。结构整体的受力路径经过优化，容器装入后的重力通过承托环侧壁均匀传递到固定支耳，再通过锁紧螺栓传递到安装基面，长期使用不会出现承托环变形、支耳断裂的问题，即使在持续颠簸的越野路况下，结构也能保持足够的连接刚性，不会出现松动移位的情况。在实际使用过程中，带吸管的敞口饮品放入托架后，吸管从容器盖的开孔伸出，

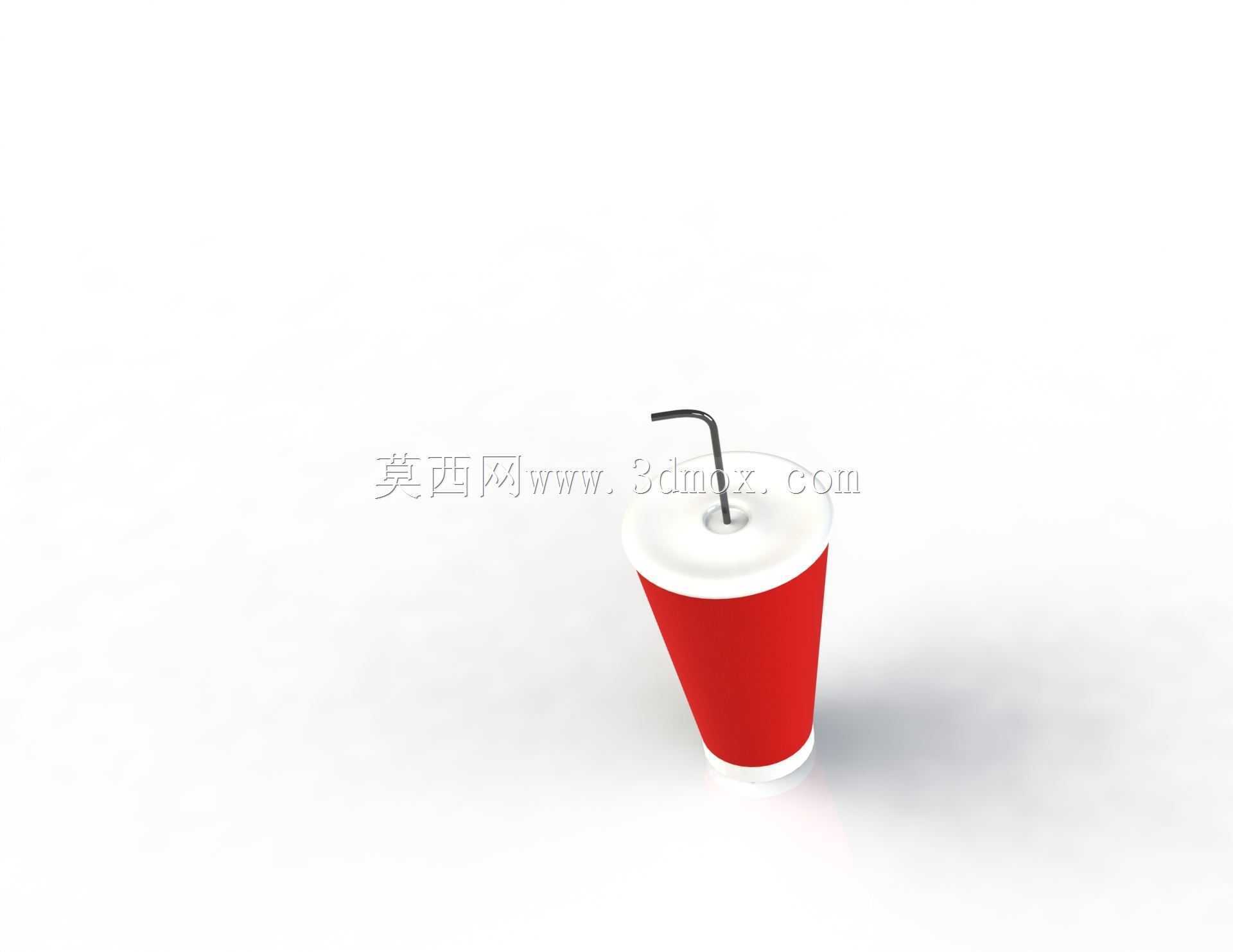

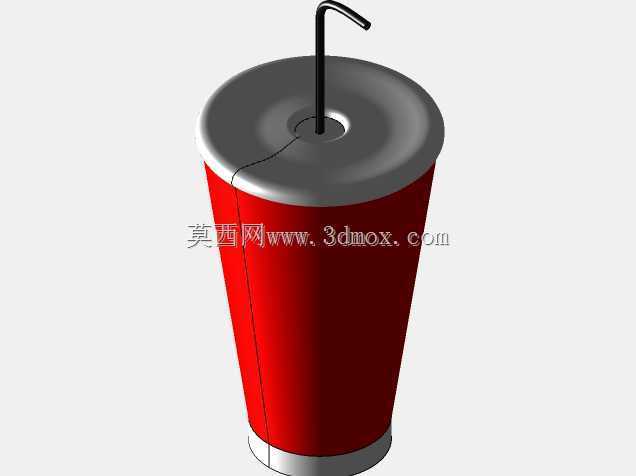

　　托架结构不会触碰吸管位置，不会因为颠簸导致吸管移位或掉落，饮品液面即使在持续晃动的情况下，因为容器始终保持竖直状态，加上缓冲圈吸收了大部分高频振动，液面晃动幅度被控制在容器口以下，不会出现液体从杯盖缝隙溢出的情况。区别于常见的弹性开合式杯架，该结构无额外的活动卡扣部件，不存在弹簧失效、卡扣断裂的故障点，长期使用的可靠性更高，取放容器时无需额外操作卡扣，直接放入或取出即可，单手即可完成操作，驾驶过程中使用也不会分散过多注意力。结构的所有外露面均做光滑处理，无尖锐棱角，即使在车内人员突发前倾的情况下，磕碰至托架位置也不会造成划伤，满足车载配件的安全使用要求。
