多吸盘式气动柔性抓取执行器结构

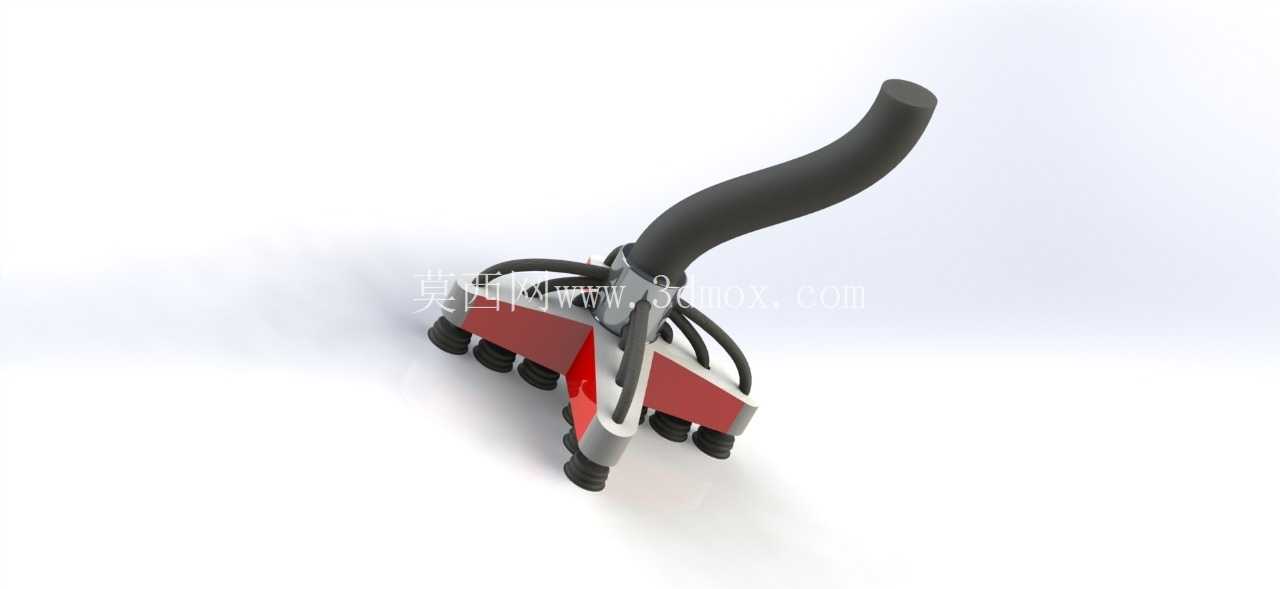

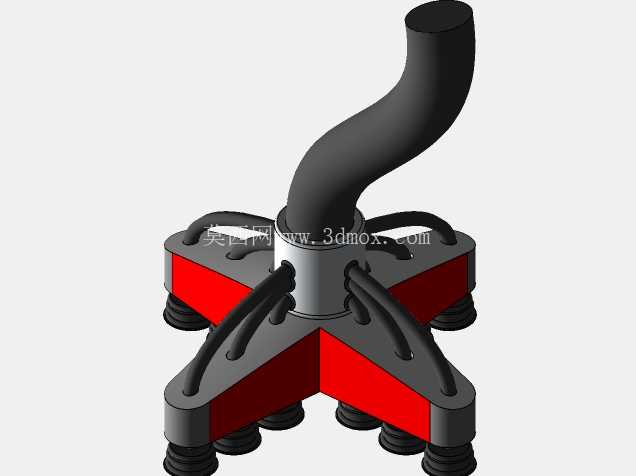

　　这类带多组真空吸盘的气动抓手，目前在3C电子组装、食品软包装分拣、薄壁注塑件取件工位的应用占比逐年提升，核心原因是相比刚性夹爪，它对异形、易损、表面非规则工件的适配性更强，不会在工件表面留下夹痕，也不需要针对每款工件单独定制夹指，换型时仅需调整吸盘排布或者更换对应材质的吸盘即可，能大幅缩短产线换型的调试周期。从结构设计逻辑来看，这款抓手采用了弯曲式主臂结构，主臂内部集成了真空气路通道，不需要额外在臂体外侧布设拖链或者气管，既减少了外部管线和周边设备发生干涉的概率，也能让整体结构更紧凑，在狭窄的工装空间内活动时不会剐蹭到治具或者输送线边的防护栏。

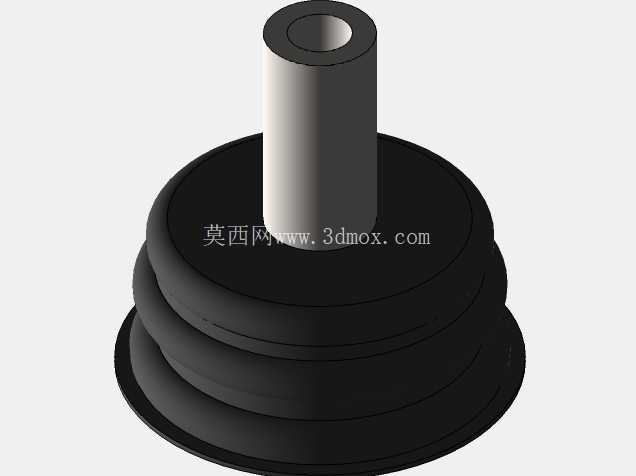

　　抓手的末端均布了六组小型真空吸盘，吸盘采用锥台形软质接触面设计，接触工件时能通过自身形变贴合存在小幅弧度或者平面度误差的工件表面，每组吸盘都通过独立的细气路连接到主臂的总气路，即使其中一到两组吸盘因为工件表面存在微小孔隙或者局部凹凸出现漏气，剩余吸盘依然能提供足够的吸附力维持抓取稳定性，不会出现工件掉落的情况。安装边界方面，这款抓手的主臂连接端采用标准的法兰接口，能直接适配市面上主流的六轴工业机器人、水平SCARA机器人以及直线模组滑台的末端安装位，不需要额外设计转接法兰；整体径向最大尺寸控制在120mm以内，主臂弯曲后的总高度不超过180mm，在产线布局时，只要预留出对应半径的活动空间，就不会和周边的工位治具、输送线体产生运动干涉。

　　气路接口设置在主臂的尾端侧面，采用快插式接头设计，现场安装时只需要将对应直径的气管插入即可完成气路连接，不需要额外做密封处理，日常维护时如果出现吸盘磨损，只需要拔下旧吸盘更换同规格的新件就能恢复使用，不需要拆解整个抓手结构。实际工况使用中，这类抓手适配的气源压力范围在0.4-0.6MPa之间，对应的单组吸盘吸附力在5N左右，整爪总抓取负载能覆盖3kg以内的工件，完全能满足日常电子元器件、塑料包装盒、小型冲压件的抓取转运需求。设计过程中特意将气路通道做了圆弧过渡处理，没有直角拐角，能减少压缩空气在通道内的压力损失，提升吸盘建压的响应速度，从电磁阀触发到吸盘达到额定吸附力的时间能控制在0.2s以内，匹配高速分拣产线的节拍要求。

　　另外，抓手的主体支架部分采用轻量化的硬质铝合金材质，表面做了阳极氧化处理，重量控制在200g以内，不会给机器人末端带来过大的负载负担，也能避免长期在车间环境下使用出现锈蚀掉屑的问题，符合无尘车间的使用要求。吸盘的固定座采用快拆结构，不需要借助额外工具就能手动调整吸盘的伸出长度，针对不同高度差的工件，可以灵活调整每个吸盘的位置，保证所有吸盘都能同时接触到工件表面，避免出现局部吸盘悬空导致吸附力不足的问题。在和机器人配合的运动轨迹规划中，因为主臂采用了向上弯曲的造型，在抓取低位工件时不需要机器人末端做过大角度的翻转，就能让吸盘垂直贴合工件表面，能简化轨迹编程的复杂度，也能减少机器人关节的大幅度转动，提升运动过程的稳定性。
