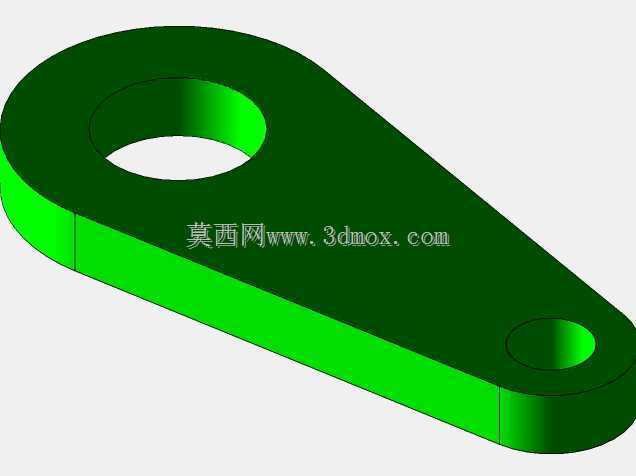

双孔连接片式间歇传动连杆构件

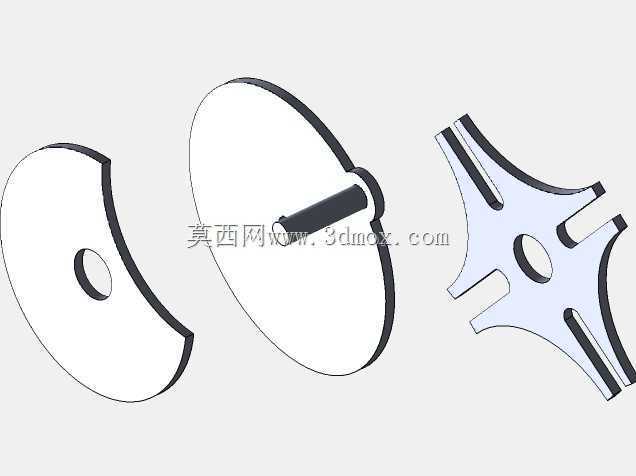

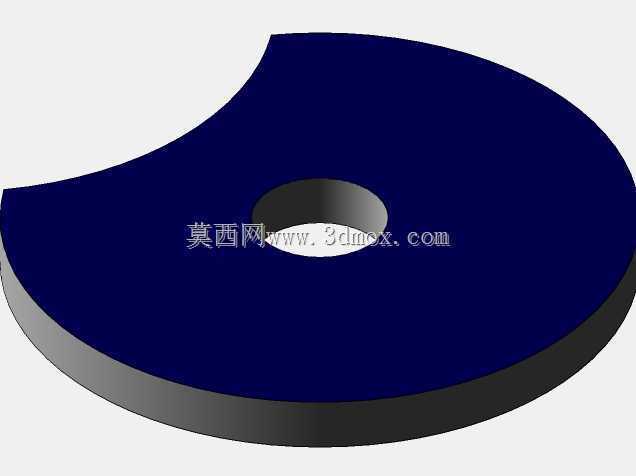

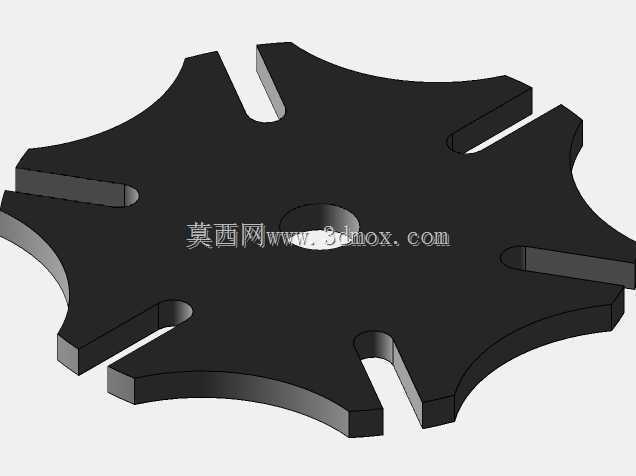

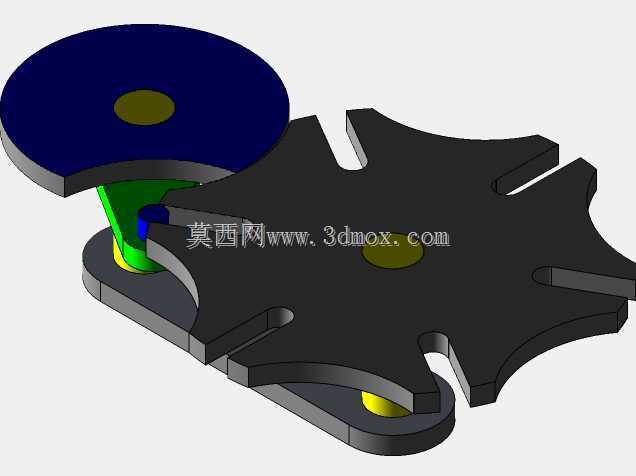

　　在间歇传动类设备的结构设计中，这类带双安装孔的扁平连杆构件，是日内瓦机构也就是常说的马氏间歇机构里的核心传力连接部件，很多做非标自动化设备的结构工程师在选型间歇工位切换结构时，都会优先考虑这类构件组成的日内瓦传动方案，毕竟它的间歇传动比稳定，工位定位精度在常规工况下能控制在0.05mm以内，完全能满足轻工装配、包装送料、多工位检测这类设备的工位转位需求。从实际应用场景来看，这类构件常被用在多工位转盘设备的动力传递路径上，比如转盘式螺丝机的工位切换、小型包装线的盒体转位输送、文具组装设备的间歇送料工位，都能看到这类扁平双孔连杆的身影，它不像槽轮那样直接做槽口啮合，而是作为主动拨盘和从动槽轮之间的连接传力件，

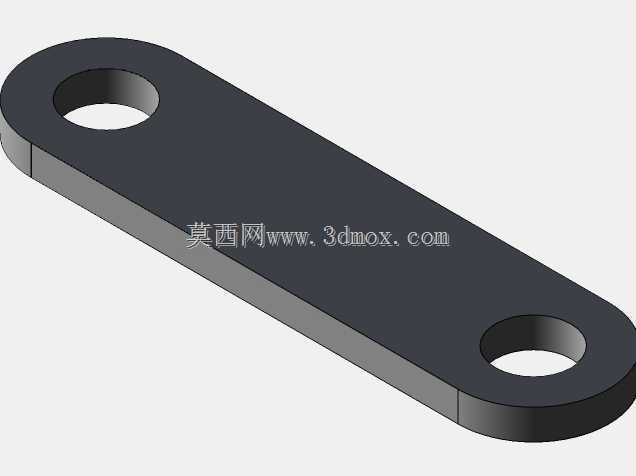

　　能缓冲拨销进入槽轮瞬间的刚性冲击，降低整个间歇机构的运行噪音，实际车间调试时，用这类连杆做中间传力的日内瓦机构，运行噪音比直接拨销啮合的结构低8到10分贝，很适合用在对车间噪音有要求的精密装配车间。从功能特性上看，这个构件采用扁平长条形结构，两端的同轴通孔是核心安装基准，孔位的同轴度公差在设计时一般会控制在0.02mm以内，孔与销轴的配合选用H7/g6的间隙配合，既能保证转动时的灵活性，又不会因为间隙过大产生传动回差，影响工位定位精度。构件的本体厚度一般根据传递扭矩大小调整，常规轻载工况下厚度在5mm到8mm之间，材质选用45号钢调质处理，表面做发黑防锈处理，既能保证足够的结构强度，传递10N·m以内的扭矩不会产生塑性变形，

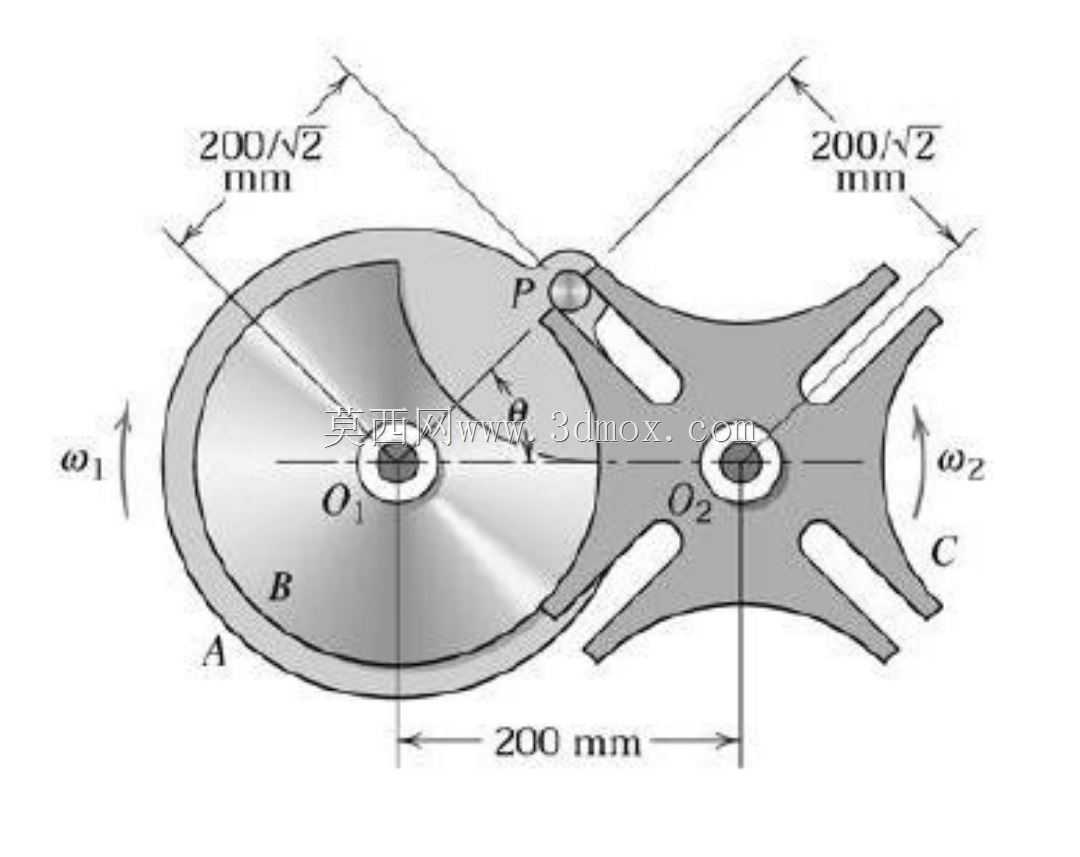

　　又能控制零件自重，降低主动端的驱动负载。设计这类构件的时候，首先要确定的是两端安装孔的中心距，这个尺寸直接决定了日内瓦机构的间歇转动角度，中心距的公差要严格控制在±0.01mm，一旦中心距超差，就会出现拨销卡滞或者工位转位不到位的问题。其次是孔口的倒角处理，两端孔的装配端要做1×45度的倒角，方便销轴装配时的导入，避免装配时刮伤销轴表面的镀层。构件的棱边要做R0.5的倒钝处理，去除机加工产生的毛刺，防止装配和维护时划伤操作人员，也避免毛刺脱落进入机构的转动副造成磨损卡滞。从安装边界来看，这个构件属于平面传动件，安装时要保证构件平面与传动基准面的平行度在0.03mm以内，否则运转时会产生附加的侧向力，加速销轴和孔的磨损，缩短构件的使用寿命。安装空间上，要预留出构件摆动的全行程空间，构件长度方向的摆动范围不能和周边的机架、其他传动件产生干涉，设计三维模型时要做全程的运动仿真，模拟构件在整个传动周期里的位置变化，确认最小安全间隙保持在1mm以上，避免实际装配时出现运动干涉。很多新手工程师在设计这类构件时，容易忽略孔壁的表面粗糙度要求，其实孔壁的粗糙度要控制在Ra1.6以内，太粗糙的话会加速销轴的磨损，用不了几个月就会出现间隙过大、传动精度下降的问题；如果粗糙度要求太高，又会增加不必要的加工成本，Ra1.6的精度用车床或者加工中心就能轻松达到，性价比最高。另外，构件的平面度也要控制在0.02mm以内，如果平面变形翘曲，

　　运转时会和相邻的垫片或者挡圈产生摩擦，增加驱动电机的负载，严重时甚至会导致机构卡死。在实际的设备维护中，这类构件属于易损件吗？其实在正常润滑的工况下，它的使用寿命能达到2年以上，只需要定期在转动副位置添加锂基脂润滑，减少磨损即可。如果是高速运转的工况，比如每分钟间歇动作超过60次的设备，还可以在孔内镶嵌铜套或者自润滑轴承，进一步提升耐磨性能，延长维护周期。这类构件的结构看似简单，但是每一个尺寸公差、形位公差的设计，都直接影响整个间歇机构的运行稳定性和使用寿命，做结构设计的时候不能只看外形画个大概，必须结合实际的传动参数、负载大小、安装空间来逐一确定每个细节的设计要求，才能保证最终做出来的设备运行顺畅，减少后期调试和维护的工作量。
