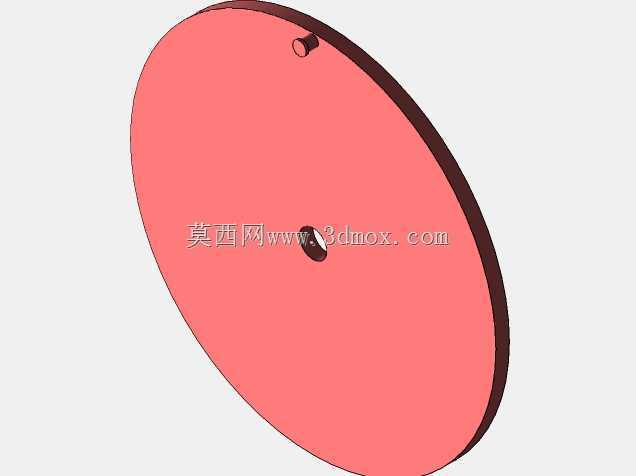

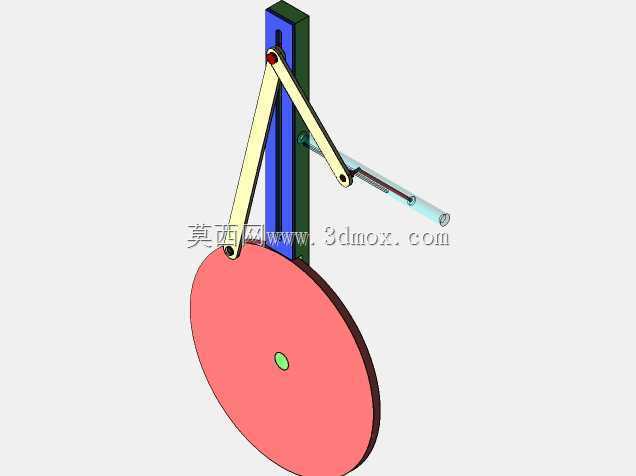

这套轮组传动结构常应用在小型行走机构、教学演示实验台、简易代步装置的动力传递环节,核心作用是将直线往复动力转换为车轮的连续旋转运动,替代传统齿轮啮合传动在小空间、低载荷场景下的布局局限,尤其适合安装空间局促、动力输出端为直线往复动作的设备场景,比如小型地面巡检机器人的行走端、课堂机械原理演示教具、手动驱动的短途载具轮组部分。从结构组成来看,整套机构包含圆形轮体、双组铰接连杆、立式安装支座、直线驱动缸体四个核心部分,轮体中心设置铰接定位孔,作为整套机构的旋转基准,轮体边缘预留连杆铰接点位,和长驱动连杆的下端形成转动副,长连杆上端与立式支座上部的固定铰接点连接,短连杆一端铰接在长连杆中段位置,另一端和直线驱动部件的伸出端铰接,

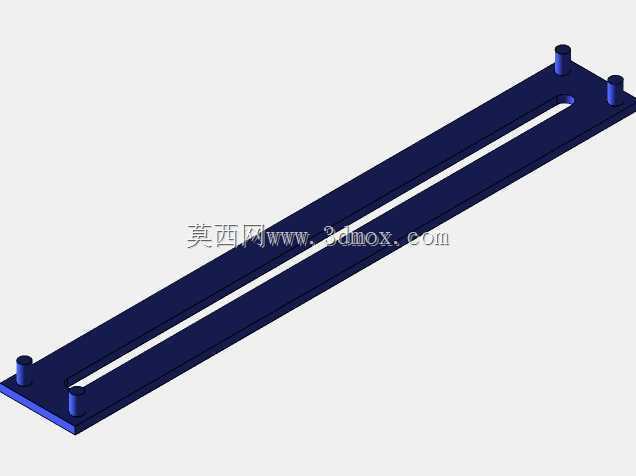

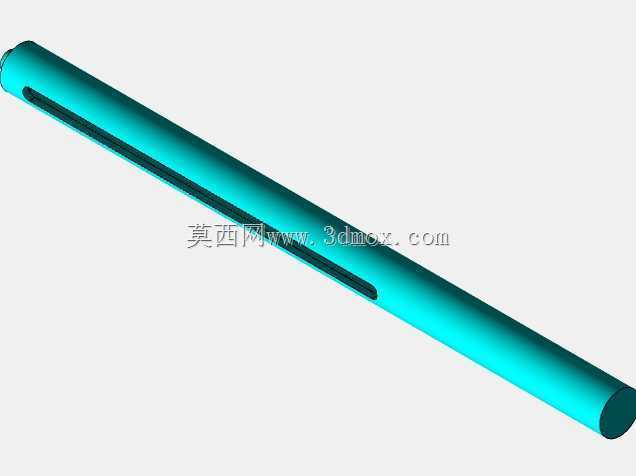

形成典型的曲柄摇杆衍生传动结构,当直线驱动部件做伸缩动作时,会带动短连杆推动长连杆绕上部铰接点做往复摆动,进而拉动轮体边缘的铰接点做圆周轨迹运动,驱动轮体绕中心轴持续旋转。设计过程中首先要确认安装边界,立式支座作为整套机构的承载基准,需要固定在设备的机架安装面上,支座的竖直高度直接决定连杆的摆动行程,进而影响轮体的旋转扭矩输出,建模时需要先锁定轮体中心的安装高度,确保轮体下边缘和行走面预留足够的滚动间隙,避免轮体旋转时和机架底部、地面凸起发生剐蹭。直线驱动部件的尾部采用铰接方式固定在支座侧方的延伸支架上,预留足够的摆动余量,避免驱动部件伸缩过程中出现卡滞,所有铰接点位都采用销轴连接的结构形式,
建模时需要预留销轴的安装通孔与轴用挡圈的卡槽位置,保证实际装配时铰接副可以灵活转动,无过定位干涉。轮体部分采用薄圆盘结构,在满足传动强度的前提下尽可能降低自身重量,减少动力传递过程中的惯量损耗,中心孔位置需要匹配安装转轴,转轴两端通过轴承座固定在机架上,保证轮体旋转的同轴度。连杆部分采用等截面长条结构,长短连杆的长度比例经过运动仿真验证,确保直线驱动部件在全行程伸缩过程中,机构不会出现死点位置,轮体可以连续完成整周旋转,不会出现卡停、反转的问题。实际应用中,这套结构不需要复杂的齿轮加工与箱体密封,零件加工难度低,装配流程简单,维护时只需要定期给铰接销轴加注润滑脂即可,适合低转速、低载荷的行走场景,
在教学场景下可以直观展示平面连杆机构的运动转换原理,帮助学习者理解曲柄摇杆机构的演化形式与运动特性;在小型行走设备上应用时,可以直接将直线驱动元件的动力转换为轮组旋转动力,省去齿轮传动的间隙调整、润滑密封等复杂工序,降低设备的整体制造成本。建模过程中需要逐一验证每个铰接点的运动轨迹,确认连杆摆动过程中不会和立式支座、驱动缸体、轮体本身发生运动干涉,所有铰接孔的轴线保持平行,避免装配后出现连杆别劲、转动阻力过大的问题;安装支座的底部需要设置安装定位孔,方便和设备机架通过螺栓紧固连接,驱动缸体的进出管路接口需要预留足够的操作空间,方便后续管路连接与维护。
