渐开线直齿圆柱传动齿轮结构设计

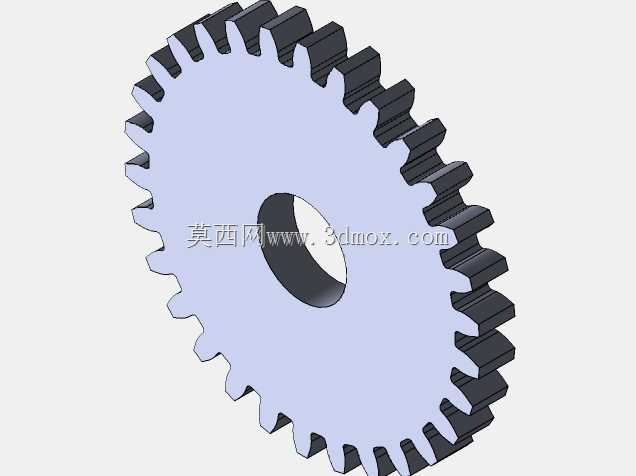

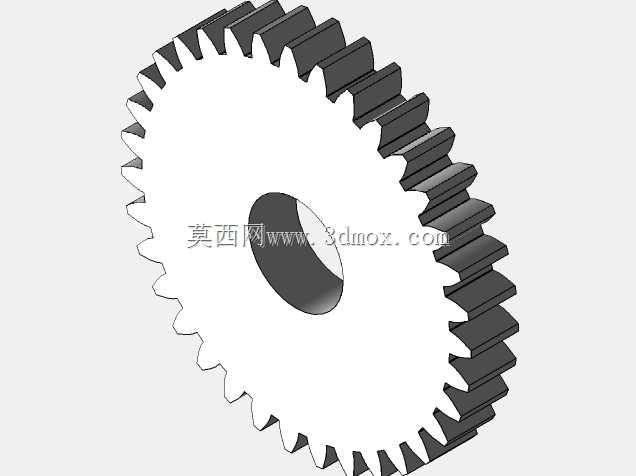

　　在常规工业传动场景中，直齿圆柱齿轮是应用覆盖范围最广的动力传递元件，从普通输送线的动力分配、小型机床的进给传动，到轻工设备的转速匹配机构，都能见到这类零件的身影。这款采用方程驱动逻辑构建的渐开线正齿轮，完全遵循齿廓啮合基本定律完成齿形构建，区别于常规参数化建模中调用标准件库生成的齿形，整个齿面轮廓通过渐开线数学方程逐点拟合生成，能精准还原理论齿廓的曲率变化，避免标准件库调用时常见的齿根过渡圆弧偏差、齿顶修缘量不匹配的问题，在做啮合干涉检查、接触应力仿真分析时，能得到更贴近实际工况的计算结果。

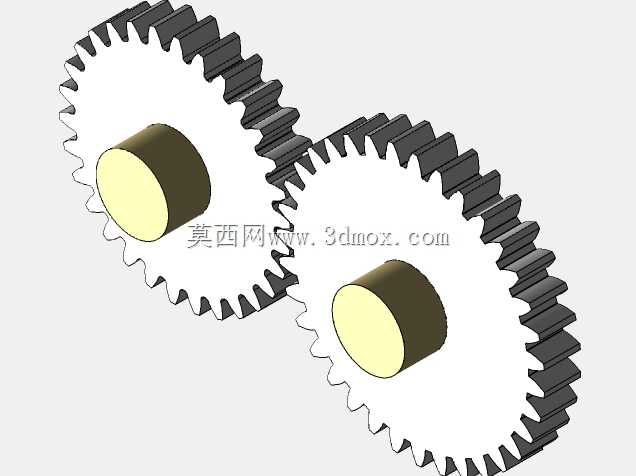

　　从实际安装适配的角度看，齿轮中心设置的通孔为标准光孔结构，可直接与对应直径的传动轴配合，通过键连接实现周向固定，孔的轴向长度与齿轮本体宽度保持一致，安装时无需额外调整轴段的配合长度，能直接适配常规的悬臂支撑、双支撑轴系布局。齿宽的取值参考了通用中载传动的设计规范，既保证足够的齿面接触面积，降低单位面积接触应力，也避免齿宽过大导致的偏载问题——当轴系存在微小挠曲变形时，过宽的轮齿会出现齿向载荷分布不均，加速局部齿面磨损，这个齿宽尺寸能在承载能力和安装容错性之间找到平衡点。

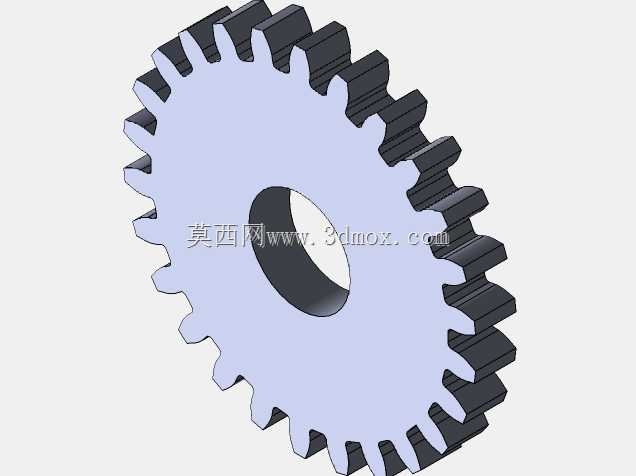

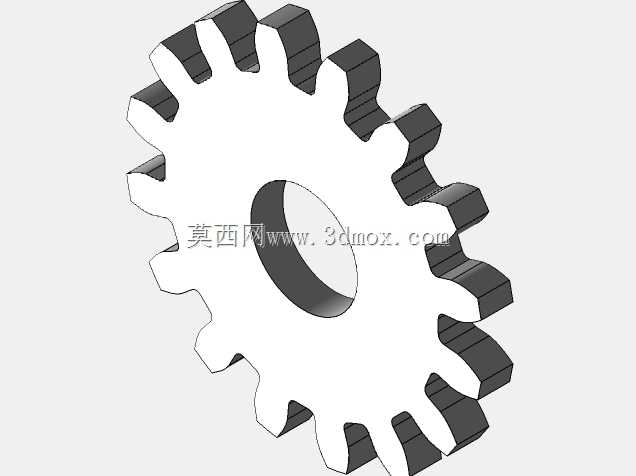

　　齿形设计上，采用标准压力角的渐开线齿廓，保证传动过程中瞬时传动比恒定，不会出现多边形效应带来的传动冲击，适合转速稳定、中低载荷的定比传动场景。齿根部分采用了标准的过渡圆角设计，能有效降低齿根处的应力集中系数，在交变载荷作用下减少齿根疲劳断裂的风险，这一点对于频繁正反转的传动机构尤为重要，很多非专业建模的齿轮模型往往忽略齿根过渡圆弧的参数匹配，直接用直角过渡，实际加工后做负载测试时很容易在齿根位置萌生裂纹。齿顶部分保留了标准的齿顶高系数，没有做额外的修缘处理，适合对传动平稳性要求中等、安装精度能达到IT7级以上的装配场景，如果用于高速传动场景，也可以在这个模型的基础上快速调整齿顶修缘参数，不需要重新构建整个齿形。

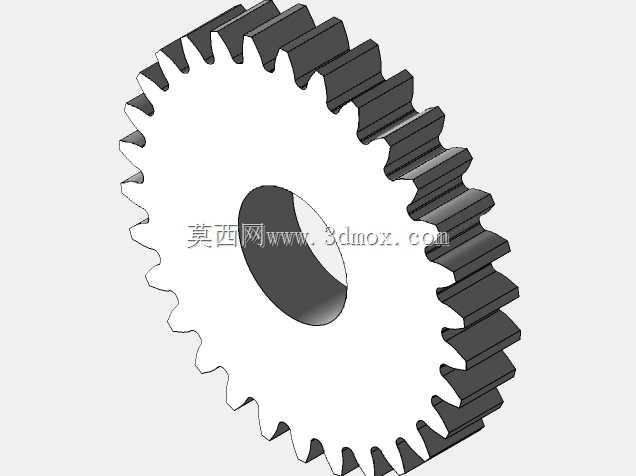

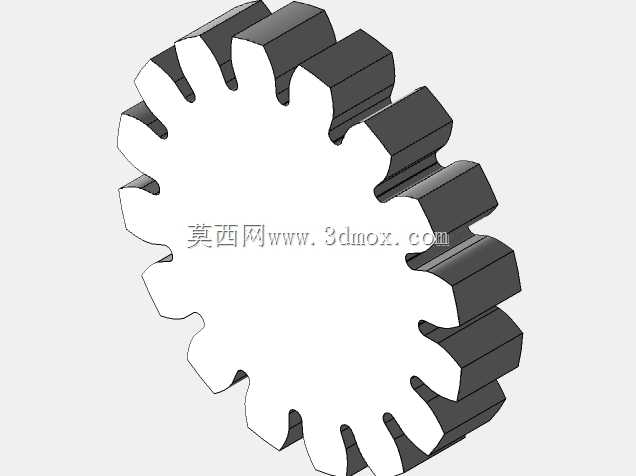

　　建模过程中，方程驱动的逻辑让整个模型的参数调整效率极高，当需要适配不同的传动比、中心距要求时，只需要修改模数、齿数、压力角这几个核心参数，整个齿廓、齿顶圆、齿根圆都会按照数学关系自动更新，不需要逐齿切除或者重新绘制齿形草图，这对于做传动方案迭代的设计人员来说，能节省大量重复建模的时间。比如在做小型输送设备的传动系统设计时，经常需要根据电机转速、输送辊的线速度要求调整齿轮齿数，常规建模方式每次调整都要重新生成齿形、检查啮合间隙，而采用方程驱动的模型，只需要输入对应参数就能快速生成符合啮合要求的齿轮，还能直接导入装配体中做干涉检查，验证中心距是否符合设计要求。

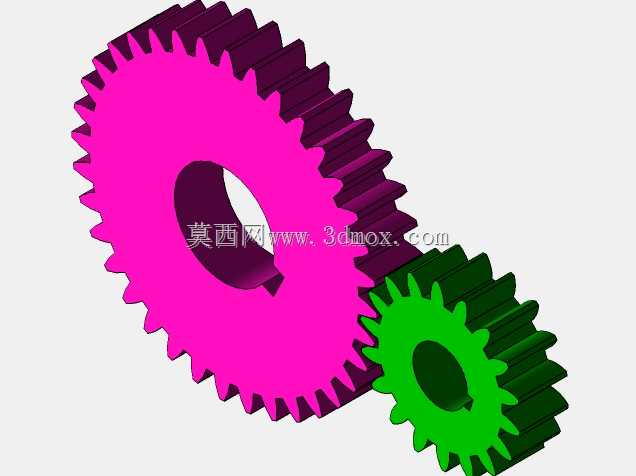

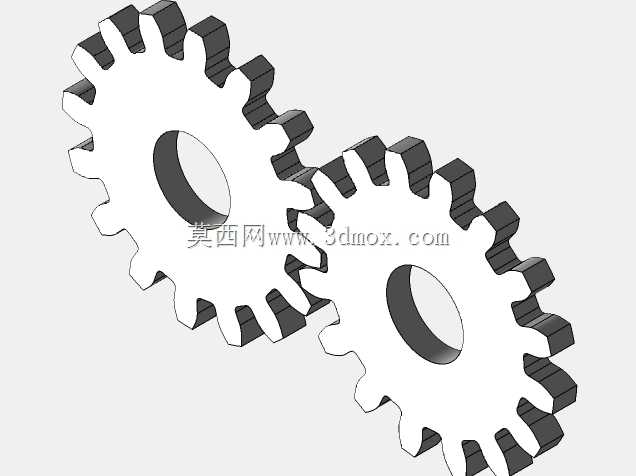

　　从实际应用的边界条件来看，这款齿轮适合在环境温度-20℃到120℃的工况下使用，可搭配润滑脂或者稀油润滑，齿面的加工精度可以达到IT7级，满足大部分通用工业设备的传动要求。安装时需要注意，轴与孔的配合公差建议选H7/k6的过渡配合，既能保证周向固定的可靠性，也方便拆装维护；齿轮端面与轴肩的贴合度要保证在0.02mm以内，避免安装倾斜导致的齿面偏磨。在做装配校验时，两个啮合齿轮的齿侧间隙要控制在0.05mm到0.15mm之间，根据实际工作温度、负载大小做微调，温度变化大的场景可以适当放大侧隙，避免热胀导致的卡齿问题。

　　很多设计人员在做齿轮建模时，容易忽略轮齿的轴向拔模斜度或者加工退刀槽的结构，这款模型在齿根与轮毂连接的位置预留了标准的退刀槽结构，适配滚齿、插齿的常规加工工艺，不需要后续再做工艺结构补充，直接导出工程图就能用于生产加工。轮毂部分的外径尺寸参考了齿轮内孔的直径比例，保证轮毂有足够的强度传递扭矩，不会在键槽位置出现开裂问题，同时也不会因为轮毂过大增加不必要的转动惯量，对于需要频繁启停的传动机构来说，合理的转动惯量能降低启动时的冲击载荷，延长电机和传动件的使用寿命。
