沙滩场景冰袋配套伞杆固定卡扣结构

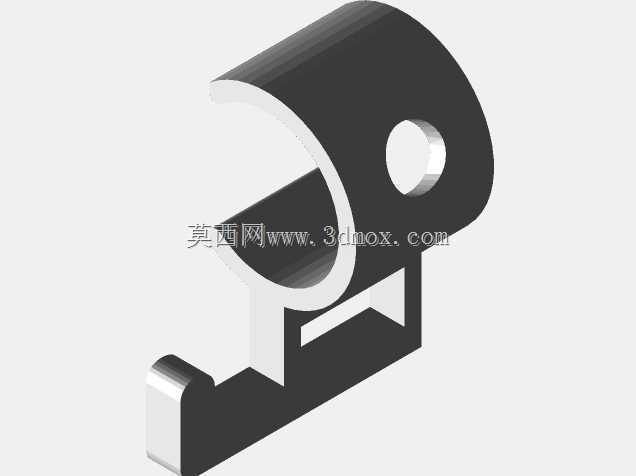

　　做户外休闲装备配套结构设计时，常遇到沙滩场景下伞具与随身储物件的整合需求，这款卡扣结构正是针对沙滩活动中，冷藏冰袋与沙滩伞杆的快速固定场景开发。日常沙滩活动中，用户往往需要同时携带遮阳伞、冷藏饮品的保温冰袋，常规摆放方式下冰袋容易被海风刮动、或是被过往行人碰倒，伞杆单独插沙也存在受力不均倾斜的问题，这款卡扣直接将冰袋挂装结构与伞杆抱紧结构整合为一体，无需额外绑带或紧固件，就能实现两个物件的相对固定。从功能特性来看，卡扣采用单侧开口的C型抱紧结构，抱紧段内径匹配常规沙滩伞的标准金属杆外径，开口处做了导向倒角，安装时无需将伞杆从沙中拔出，直接从侧方卡入即可完成抱紧配合，抱紧段内侧做了细微的环状防滑筋，增大与金属伞杆表面的静摩擦力，

　　避免挂装冰袋后卡扣沿杆体下滑。卡扣另一侧延伸出挂装卡位，刚好卡入冰袋提手与袋身的缝隙位置，挂装位做了加厚处理，承载时应力分散到整个卡扣环体，不会出现局部应力集中断裂的问题。设计阶段首先考虑了户外使用的材料适配性，选用PETG作为成型材料，这种材料耐候性优于普通PLA，在沙滩暴晒、海水溅湿的环境下不会快速脆化，同时具备足够的韧性，卡入伞杆时可以产生适量弹性变形，既保证安装顺畅，又能在安装到位后提供足够的抱紧力。尺寸设计上，抱紧段内径适配市面主流28-32mm直径的沙滩伞杆，挂装卡位的厚度控制在5mm，刚好适配大多数布艺保温冰袋提手的安装间隙，不会因为卡位过厚撑大提手缝合处，也不会因为卡位过薄导致挂装后晃动。安装边界方面，

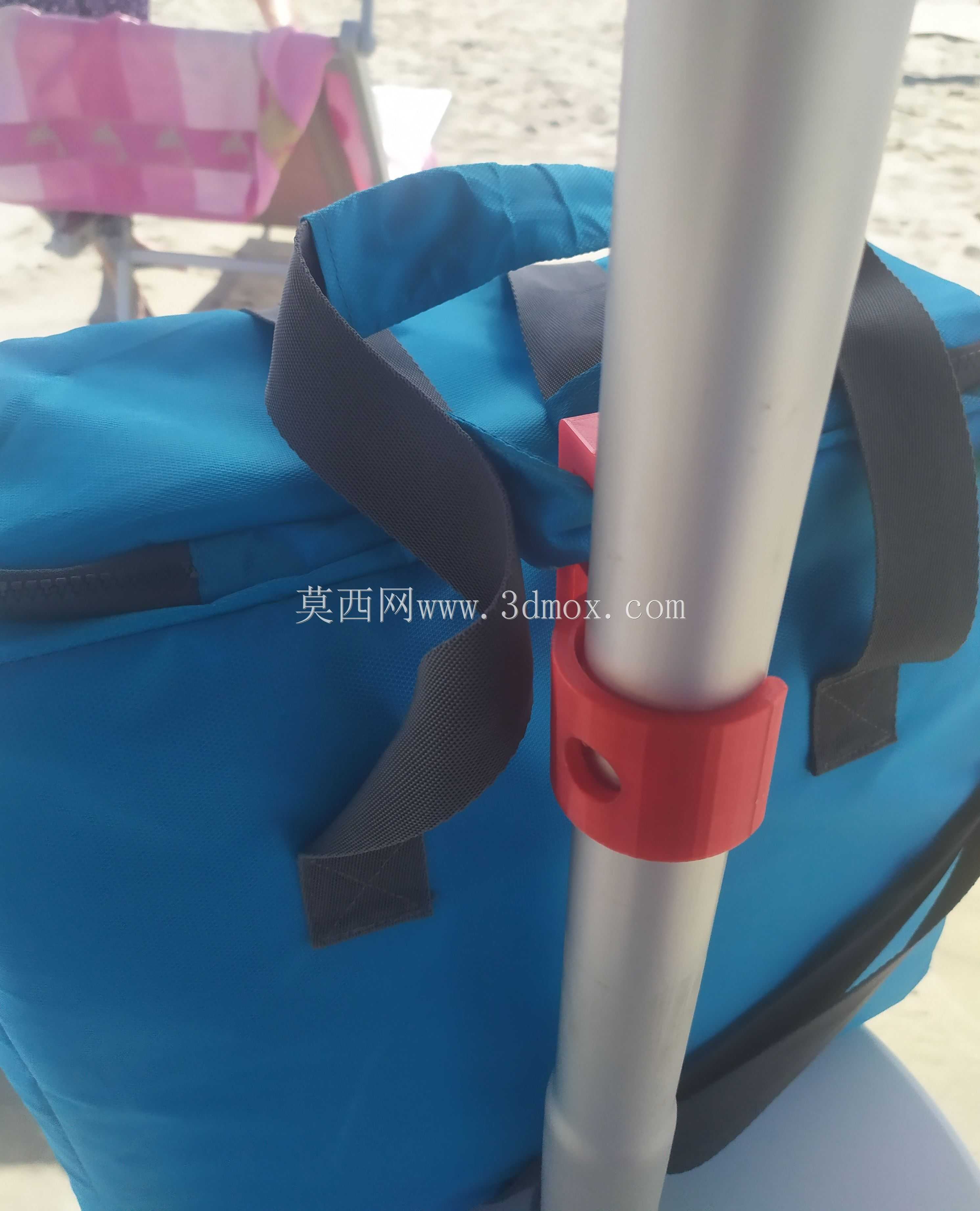

　　卡扣安装时不需要额外工具，单手即可完成操作：先将卡扣的挂装端卡入冰袋提手下方的袋身加强位，再将C型开口对准伞杆，稍用力按压即可让卡扣卡紧在杆体上，拆卸时只需抠住卡扣开口侧向外施力，就能快速脱离伞杆，不会在伞杆或冰袋上留下残留痕迹。结构做了等壁厚设计，整体壁厚均匀控制在3mm，不管是采用FDM3D打印还是小批量注塑成型，都不会出现缩痕、翘曲的问题，C型开口的开合量经过反复验证，在PETG材料的弹性变形范围内，反复拆装超过50次也不会出现塑性变形或断裂。实际使用中，挂装满载的冰袋后，卡扣的受力方向沿伞杆径向向下，抱紧段的防滑筋会嵌入伞杆表面的细微氧化层纹理中，即使海风达到4-5级，冰袋也不会出现下滑或脱落的情况，

　　同时冰袋的重量还能辅助增加伞杆底部的配重，降低伞杆被风刮倒的概率，解决了沙滩场景下两个常用物件分散摆放、容易移位的痛点。结构上没有多余的装饰特征，所有曲面都做了R2以上的圆角处理，不会出现尖锐边角划伤用户或刮破冰袋布艺层的问题，挂装位与冰袋接触的面做了微弧处理，贴合冰袋袋身的曲面，不会因为硬接触硌破保温层。
