适配树莓派与Arduino的外接扬声器结构

　　做嵌入式开发的工程师大多遇到过板载音频输出功率不足的问题，尤其是做桌面级交互装置、小型智能终端原型的时候，树莓派或者Arduino本身的引脚输出根本推不动常规小喇叭，要么声音小到贴上去才能听见，要么接了功放之后走线乱成一团，外壳还要额外开孔固定喇叭和功放板，折腾下来原型的整洁度完全没法保证。这款适配树莓派与Arduino的扬声器结构，就是针对这类嵌入式原型开发场景做的集成化设计，把喇叭单元、安装固定位、板卡对接的空间全部整合在一个紧凑的壳体里，不用再单独找喇叭支架、不用额外做走线槽，装上去就能直接用。

　　从实际使用场景来看，这类集成扬声器最常出现在桌面智能助手原型、小型互动艺术装置、学生电子竞赛作品、工业现场小型提示终端这些地方，这些场景共同的特点是空间有限，不需要太大的输出功率，但要求安装便捷、结构规整，不能有裸露的线材和突兀的固定件。设计的时候首先考虑的是安装边界，整个壳体的外轮廓控制在掌心大小，侧边预留的固定耳做了沉头孔设计，不管是装在亚克力堆叠的原型框架上，还是直接固定在3D打印的设备外壳上，螺丝头都不会突出表面，不会刮到周边的接线或者其他模块。

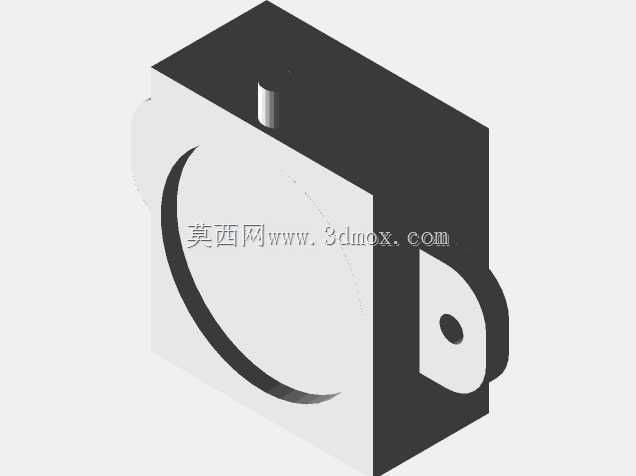

　　结构上把喇叭的安装位做了下沉处理，喇叭单元嵌入壳体内部之后，正面刚好和壳体前表面齐平，既保护了喇叭纸盆不会被意外碰坏，也不会因为突出的结构影响整体外观。侧边的出线槽做了圆角过渡，音频线从槽里走出来的时候不会被硬折，长时间使用也不会出现线芯断裂的问题，很多新手做结构的时候容易忽略出线位的圆角，装完之后线被壳体棱边磨破短路的情况不在少数，这个细节在做手板测试的时候就调整了三次圆角半径，刚好能卡住常见的22号音频线，不会晃也不会压伤线皮。

　　壳体内部的空间留足了功放板的安装位置，常用的PAM8403这类迷你功放板可以直接用双面胶或者M2螺丝固定在壳体内侧的柱位上，不用额外做支架，喇叭的接线端刚好对着功放板的输出引脚，接线长度控制在两厘米以内，最大程度减少走线带来的信号干扰。很多人做这类配件的时候容易把内部空间卡太死，最后装的时候发现电容或者接线端子顶住壳体，要么磨壳体要么剪元件，反而影响可靠性，这款结构在设计的时候就把常用功放板的元件高度都做了公差预留，哪怕是带电位器的版本，也能在壳体侧面开出对应的调节孔位，不用二次修改结构。

　　考虑到很多开发者会用3D打印做手板验证，整个结构没有做倒扣和需要支撑的悬空面，打印的时候不用加支撑，拆完支撑之后表面不会有明显的支撑痕迹，前表面的喇叭出声孔做了渐变的弧形开口，既保证了出声面积，也不会因为开孔太大导致壳体强度下降，打印的时候哪怕用0.3mm的层厚，开口边缘也不会出现明显的层纹，不用额外打磨就能直接用。固定耳的位置做了加强筋处理，拧螺丝的时候不会因为用力过大导致耳位断裂，很多薄壁结构打印件拧螺丝的时候容易裂，就是因为固定位没有做加强，这里的加强筋厚度控制在1.5mm，和壳体壁厚一致，打印的时候不会出现积瘤，强度也足够应付日常拆装。

　　和板卡对接的时候，整个壳体可以直接贴装在树莓派的USB接口侧方，不会挡住HDMI、网线这些常用接口，也不会影响散热片的安装，之前试过很多市售的小喇叭，要么装上去挡住了CSI摄像头接口，要么高度太高顶到了上层的扩展板，这款结构的厚度做了严格控制，和树莓派本体叠加之后总厚度不超过3厘米，哪怕装在双层亚克力的外壳里也留够了间隙。如果是搭配Arduino使用，壳体可以直接固定在面包板旁边，接线长度刚好够接到Arduino的PWM输出引脚，不用额外延长线，整个原型的走线非常整洁，调试的时候也不会因为线扯来扯去出现接触不良的问题。

　　从声学效果来看，下沉式的喇叭安装位自然形成了一个小型的前腔，比喇叭直接裸露在外的低频效果好不少，日常做语音提示、播放简单的音效完全足够，虽然达不到HiFi级别的效果，但对于嵌入式原型的使用场景来说完全够用，毕竟这类场景不需要高保真的音质，只要声音清晰、没有破音、音量足够覆盖两三米的范围就满足需求。壳体的材质如果用PLA打印的话，对中高频的反射效果刚好，不会出现闷音的情况，如果是用在需要经常移动的场景，换成PETG打印的话抗摔性更好，掉在桌面上也不会开裂。

　　安装的时候不需要特殊工具，只要把喇叭从背面放进安装位，用少量热熔胶或者双面胶固定就行，功放板接好线之后把后盖扣上，整个装配过程不超过五分钟，哪怕是刚接触硬件开发的新手也能顺利装完。之前做智能门禁原型的时候，用这个结构装的扬声器，连续运行了三个多月，每天提示几十次，没有出现过松动或者音质下降的问题，固定耳的螺丝拆了好几次也没有滑牙，对于原型开发阶段需要反复拆装调整的场景来说，这个耐用度完全足够。
