驰为Hi10x平板专用TPU保护壳结构设计

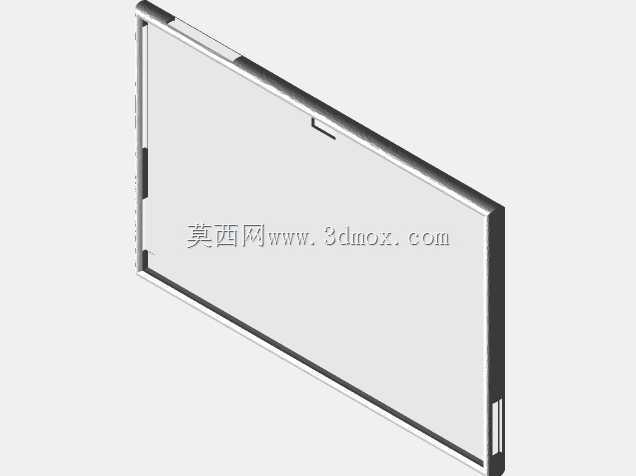

　　日常使用平板设备时，机身磕碰、边角摔损、握持打滑是高频出现的使用痛点，尤其是面向移动办公、户外作业场景的Windows平板，机身自带的金属或硬质塑料边框抗冲击能力有限，一旦跌落很容易出现屏幕碎裂、边框变形的问题，这款针对驰为Hi10x平板设计的TPU保护套，就是围绕这类使用场景做的定向结构优化。从实际使用需求出发，保护套的整体轮廓完全贴合平板的外边界，安装后不会额外增加过多的机身厚度，握持时的触感比裸机更具摩擦力，能有效减少单手持握时的滑落风险。设计过程中首先对平板的实体外形做了全尺寸测绘，重点确认了屏幕边框的凸起高度、侧边按键的位置与按压行程、机身接口的开口范围，还有背部摄像头、标识区域的避让尺寸，所有安装边界的公差控制在0.

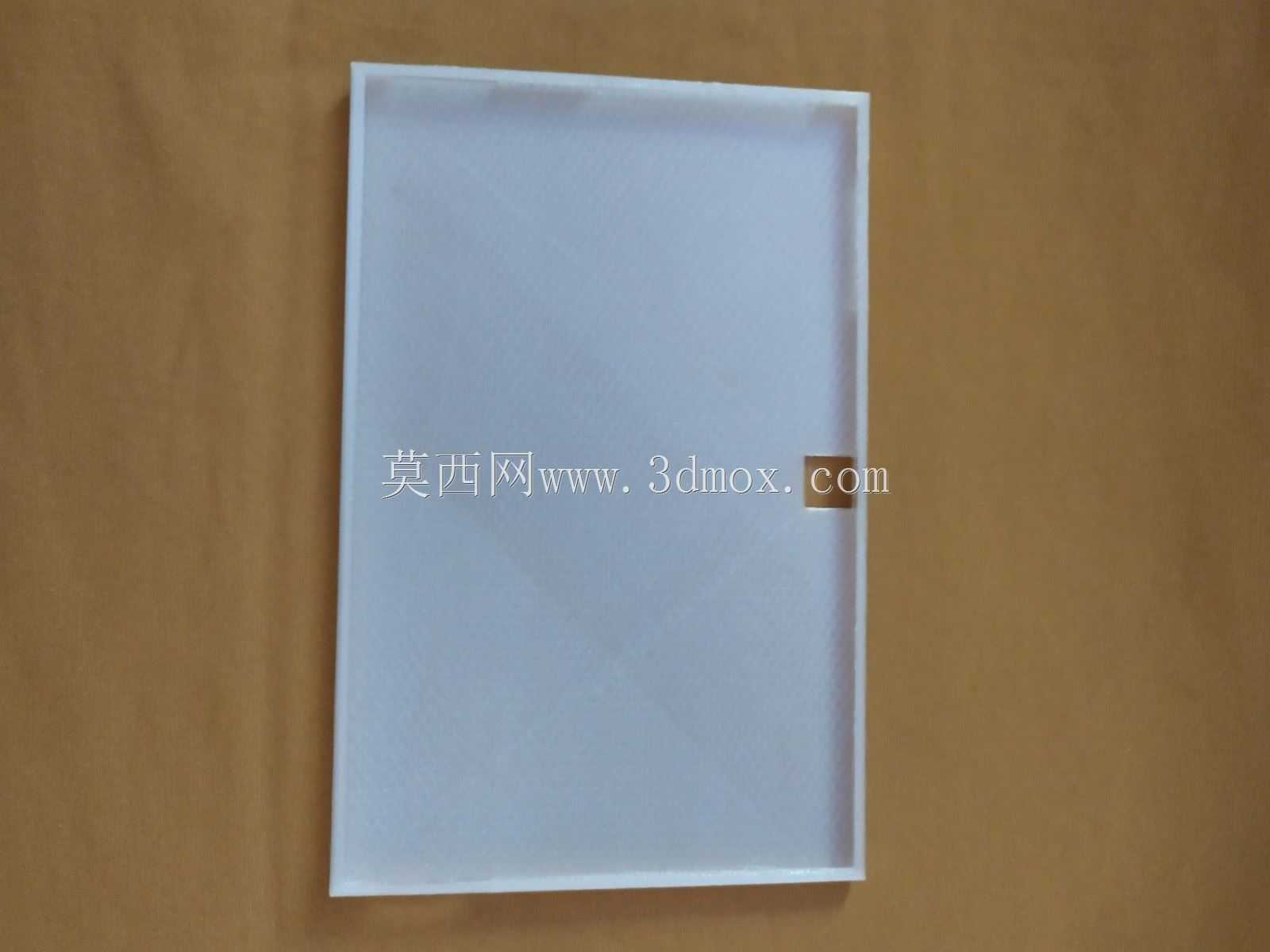

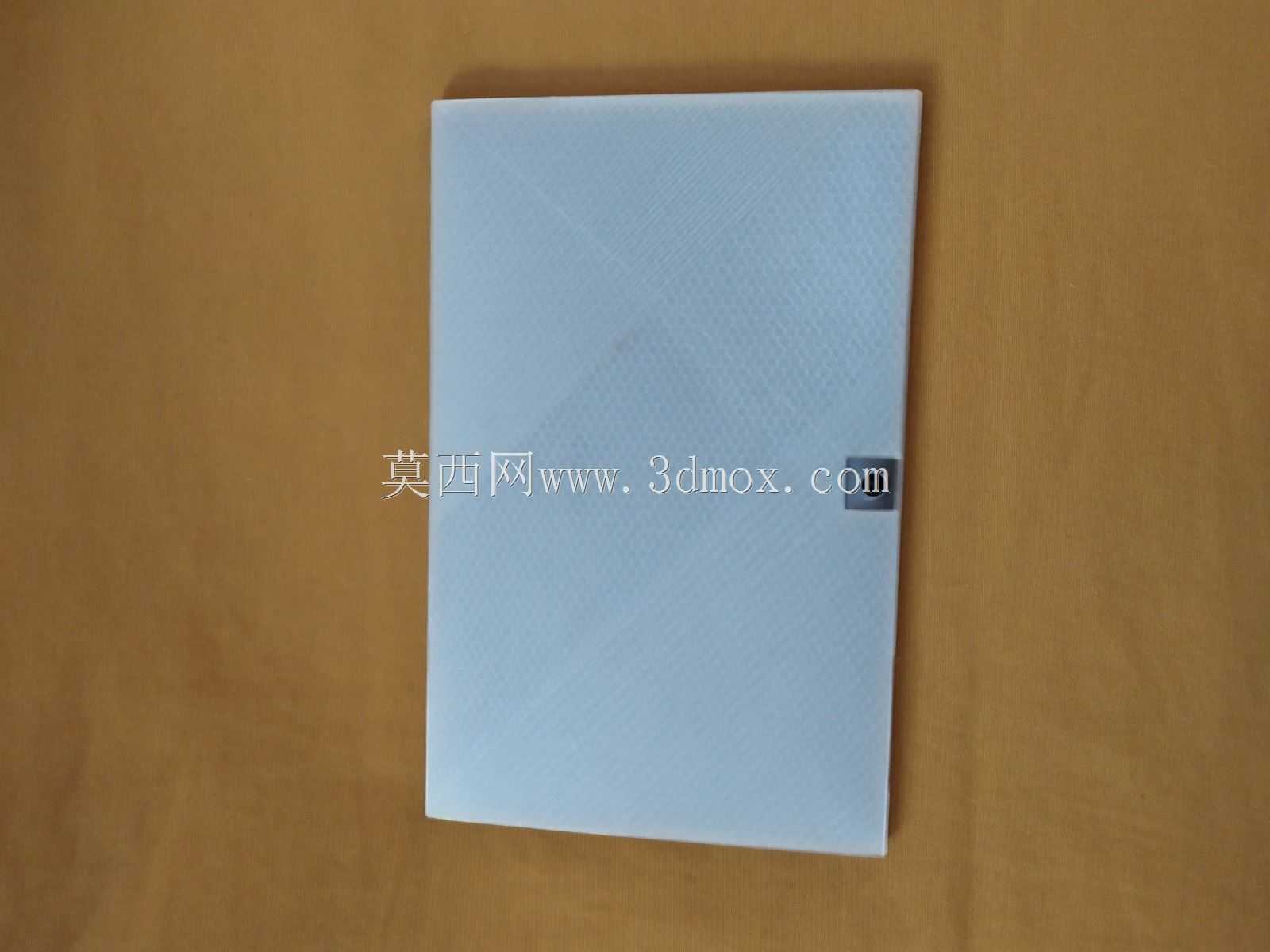

　　2mm以内，既保证保护套能顺畅套入机身，又不会出现套合后松动晃荡的问题。边角位置做了加厚的缓冲结构，这部分是跌落冲击时的主要受力点，加厚的TPU材质能在碰撞瞬间吸收大部分冲击能量，避免冲击力直接传递到平板的屏幕和内部元器件上，相比普通的硬质保护壳，TPU材质的韧性更好，反复拆装也不会出现开裂或者断裂的问题。侧边的按键位置做了一体化的按压凸起，不需要在保护套上单独开孔，既保证了按键的按压手感，又能避免灰尘、水渍从按键缝隙进入机身，接口位置的开孔尺寸做了适配优化，不管是常规的充电线、耳机插头，还是稍大尺寸的扩展坞接头，都能顺畅插入，不会出现保护套开孔挡住接口的情况。保护套的背部做了微磨砂的纹理处理，一方面能增加握持时的摩擦力，

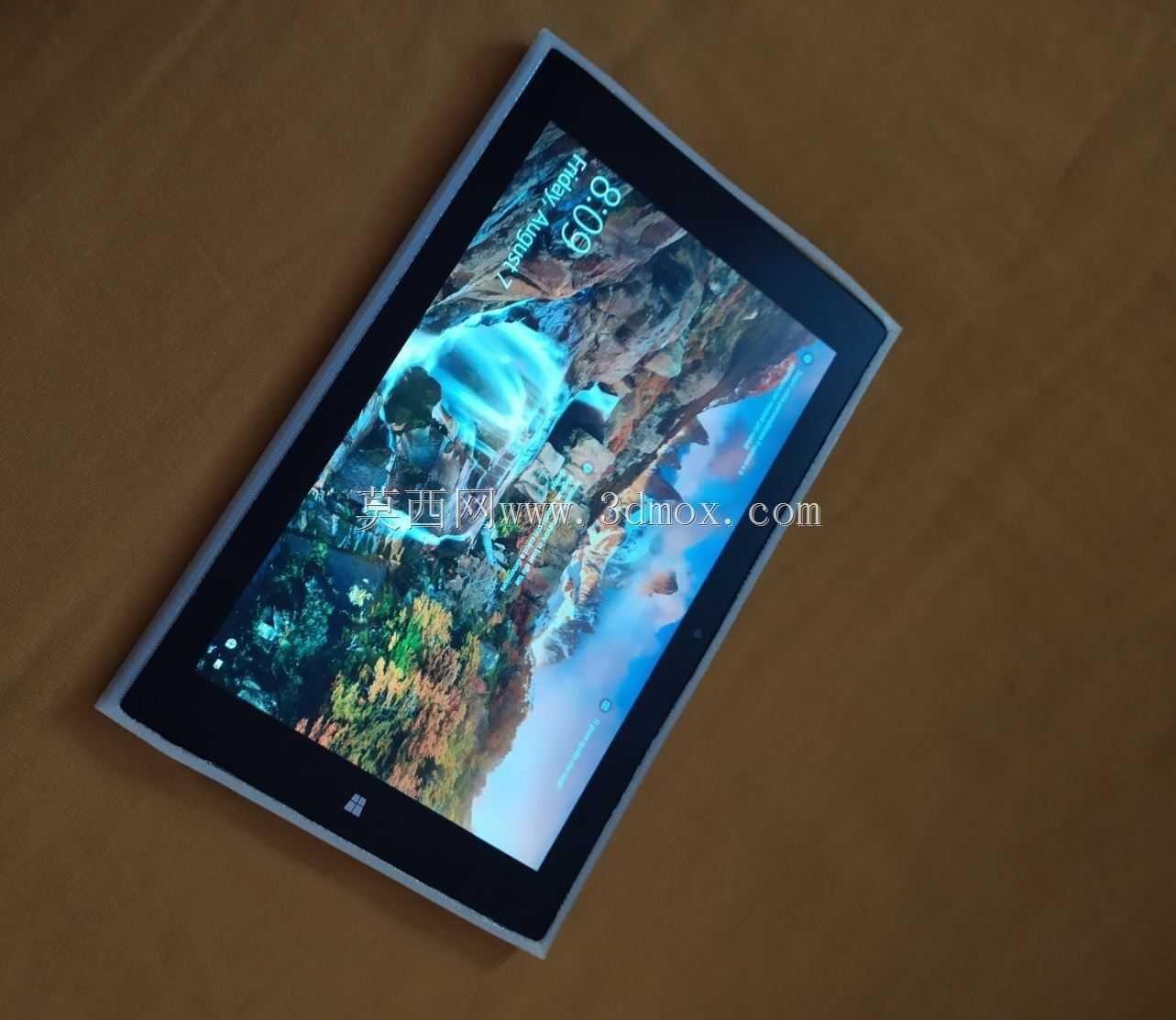

　　另一方面也能减少指纹和汗渍的残留，长时间使用也不会出现表面发黏或者打滑的问题。考虑到这款保护套是通过FDM类型的3D打印机制作，设计时特意调整了壁厚参数，整体壁厚控制在1.8mm，既保证了足够的结构强度，又不会因为壁厚过大导致打印时间过长、材料浪费过多，打印时的填充率设置在20%就能满足日常防护的强度需求，不需要过高的填充率来增加不必要的重量。实际套合测试中，保护套与机身的贴合度良好，屏幕边缘的保护套高度比屏幕表面高出0.3mm，当平板屏幕朝下放置在桌面时，保护套会先接触桌面，避免屏幕表面直接与桌面摩擦产生划痕。针对平板侧边的散热孔位置，保护套也做了对应的避让开槽，不会挡住散热风道，避免长时间高负载使用时因为保护套遮挡导致机身积热。

　　握持区域的弧度做了人体工学优化，边缘位置做了圆角过渡，单手持握时不会有硌手的感觉，长时间握持操作也不会出现手部压痕。相比市面上通用的平板保护套，这款定制化的保护套完全匹配对应型号的机身结构，不会出现通用套遮挡按键、接口对位不准的问题，TPU材质的耐弯折性能优秀，即使反复弯折也不会出现永久变形，日常使用中遇到轻微的挤压、碰撞都能有效防护。设计时还考虑了打印过程中的支撑问题，所有结构都做了自支撑角度优化，打印时不需要添加额外的支撑结构，打印完成后只需要简单去除底部的 raft 就能直接使用，减少了后处理的工作量，对于个人用户来说，使用桌面级3D打印机就能直接制作，不需要复杂的工业生产设备，就能获得适配度极高的专属平板防护配件。
