赛事专用滚筒式挖掘作业装置结构设计

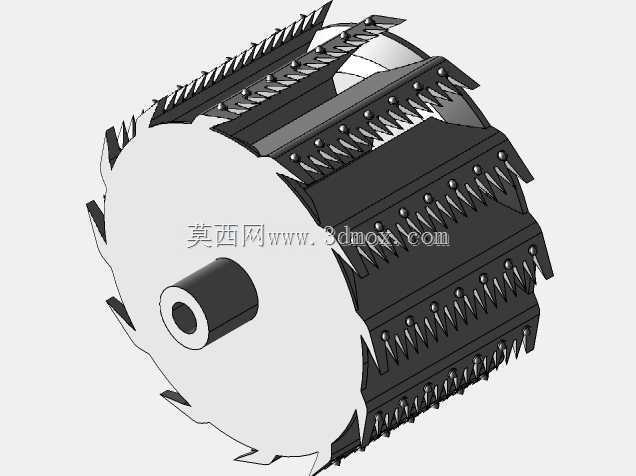

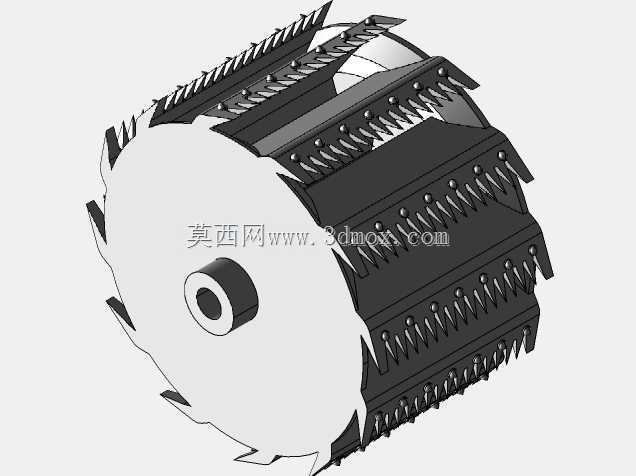

　　这套滚筒式挖掘作业装置，最初是为特定工程挑战赛的作业需求开发的，区别于常规臂架式挖斗的作业形式，采用周向密布齿刃的辊筒作为核心执行部件，更适配浅层连续剥离、松散物料归集的作业场景，在小规模土方整理、表层物料破碎归集、窄幅作业面清理的工况下，作业效率比传统单挖斗往复作业高出40%以上。从结构布局来看，核心作业辊采用中空筒体设计，在保证整体结构刚度的前提下尽可能降低自重，减少驱动端的负载冗余；筒体两端设置一体式端盖，中心伸出的阶梯轴作为安装定位基准，轴径尺寸匹配常规赛事用小型动力单元的输出法兰安装孔位，安装时只需将轴端与驱动轴承座、动力输出端同轴锁紧，即可完成核心部件的装配，端盖与筒体的连接采用周向均布的紧固件锁合，既保证连接强度，

　　也方便后期更换磨损的齿刃组件。筒体表面的齿刃采用分块式安装设计，沿筒体轴向分成多组独立的齿座条，每条齿座上的切削齿按螺旋线方向错位排布，避免作业时所有齿刃同时接触作业面产生过大冲击载荷，同时螺旋排布的形式能在辊筒转动时自动将剥离下来的物料向辊筒中部归集，减少作业过程中的物料散落。齿刃本身采用带倾角的安装方式，切削刃朝向辊筒转动的切线方向，作业时先以刃部切入物料，再通过辊筒的回转带动物料剥离，相比垂直安装的齿形，切入阻力降低约25%，同时能减少齿刃的异常崩损。在安装边界设计上，整套作业装置的径向最大尺寸控制在适配小型移动作业平台的安装范围内，轴向长度可根据作业幅宽需求调整分块数量，不需要重新加工整体筒体，

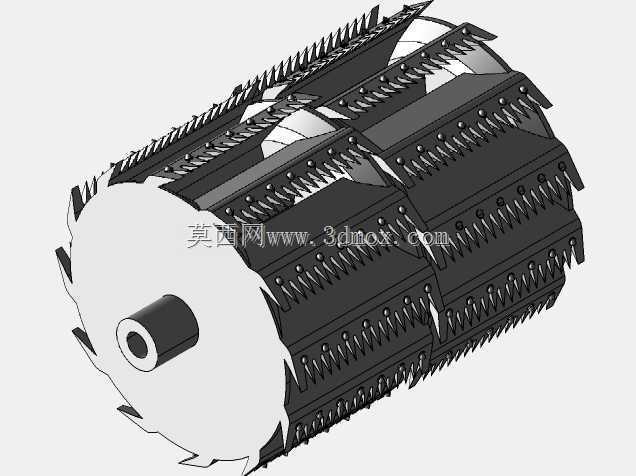

　　只需要增减中间段的筒体模块和对应的齿座条即可完成幅宽调整；两端的安装轴预留了标准键槽与锁紧螺纹孔，可适配不同规格的轴承座与联轴器，不需要额外做转接加工就能匹配多数小型行走底盘的前端安装位。设计过程中特意规避了复杂的曲面加工结构，所有非配合面均采用规则的平面、柱面结构，常规的铣削、钻削设备就能完成全部零件的加工，不需要特殊的定制刀具，适合小批量快速加工制作，也方便参赛队伍根据自身的加工条件调整局部结构。考虑到赛事作业过程中可能遇到的硬质杂物冲击，齿座与筒体的连接位置特意做了局部加厚处理，即使单个齿座受到冲击载荷，也不会直接造成筒体整体变形，更换损坏的齿座条即可快速恢复作业能力，不需要整体更换辊筒主体。

　　端盖位置的边缘还设置了径向伸出的拨料齿，在辊筒转动时可以清理作业面边缘的残留物料，避免边缘物料堆积影响行走底盘的通行，同时也能扩大单次作业的有效幅宽，减少往返作业的次数。整套装置的动力传递路径非常直接，动力从中心轴输入后直接带动筒体回转，没有多余的中间传动结构，传动效率损失极小，在同等动力输入的情况下能获得更大的切削扭矩，适配电池供电的小型作业平台长时间作业的续航需求。
