挖掘机动臂斗杆铲斗工作臂总成结构

　　这套三维结构围绕土方机械前端作业装置展开，呈现的是挖掘机械最核心的工作臂总成，包含动臂、斗杆、铲斗以及各铰接部位的相对位置关系。实际工程中，这类部件直接决定设备的挖掘半径、挖掘深度、卸料高度和铲斗切削轨迹，是整机作业性能校核时最先需要确定的部分。

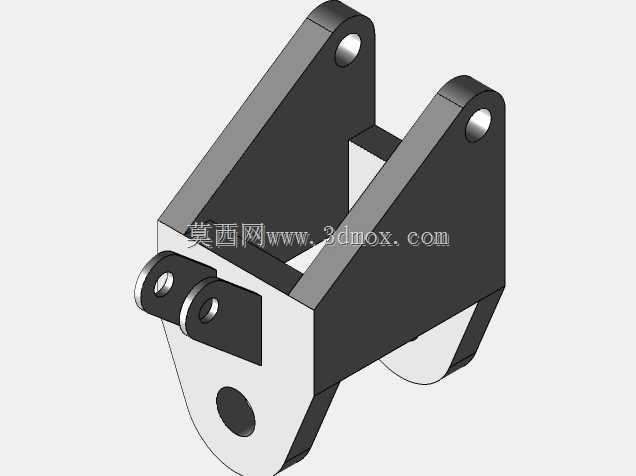

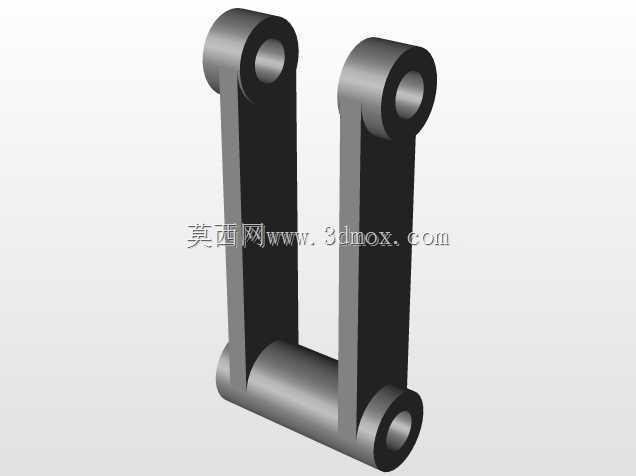

　　从使用场景看，工作臂长期处于重载、冲击和偏载工况：铲斗切入土堆时，斗齿尖端承受较大的切入阻力；回转启停时，臂架内部又会传递明显的惯性载荷；遇到石块或硬土层，铰接点附近还会出现瞬时冲击。因此建模时不能只把外形摆到位，更要把各段臂体的受力传递路径表达清楚。动臂通常作为主承载构件，一端连接上车平台前端的铰座，另一端通过销轴与斗杆相连；斗杆再向铲斗延伸，并配合连杆、摇杆形成铲斗翻转机构。各销轴轴线应保持平行，否则在运动仿真中会出现铲斗偏摆、侧板干涉或铰接孔异常磨损的问题。

　　设计思路上，工作臂的几何形态服务于作业包络。动臂采用弯折轮廓，并不是单纯为了造型，而是为了在举升状态下给斗杆和铲斗留出回转空间，同时降低铲斗在高位卸料时与机身、履带之间发生碰撞的概率。斗杆长度影响远端挖掘能力，动臂长度则更多影响提升高度和跨距，二者需要与铲斗容量、整机稳定性以及液压油缸行程匹配。若臂段过长，虽然理论作业半径增大，但铲斗满载时对整机倾翻力矩也会增加；若臂段过短，又会导致基坑开挖、沟槽清理、装车卸料等动作受限。

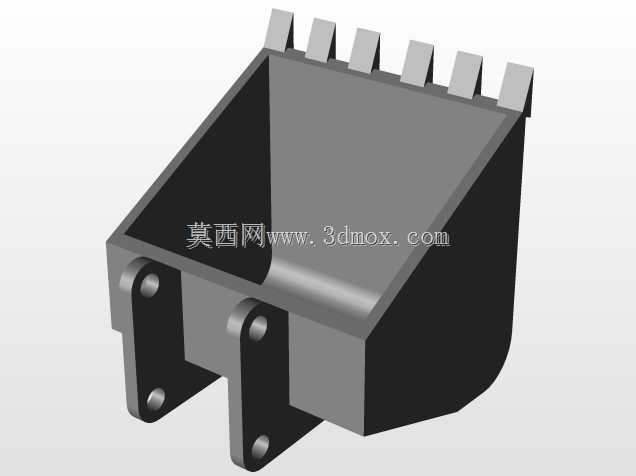

　　外形与安装边界方面，前端工作装置通过多个铰接点与上车部分连接，主铰点位置决定臂架俯仰基准。动臂油缸、斗杆油缸和铲斗油缸的安装耳座需要在模型中保留足够的装配空间，销轴孔直径、耳板间距、衬套压入区域以及润滑通道位置都应与结构件厚度相协调。铲斗部位除了斗腔容积外，还要关注斗齿排列、侧刃保护、切削角以及斗背在收斗时与连杆机构的间隙。实际布置时，油缸全伸和全缩两个极限位置都必须检查：全伸时不能让构件越过死点，全缩时不能让油缸体、活塞杆、油管与臂板发生挤压。

　　在三维建模过程中，可先按作业轨迹确定关键铰点，再反推动臂、斗杆和铲斗的轮廓。铰接点建立后，用简化连杆验证运动范围，能够较早发现铲斗在挖掘、提升、回转、卸料四个阶段中的干涉问题。臂体内部若继续深化，可加入腹板、加强筋、轴套、挡圈和润滑点等细节；外部则需预留液压管路走向，避免软管在臂架弯折处被拉伸或摩擦。对于结构设计人员来说，该模型适合作为工作装置方案校核、铰点优化、运动仿真和焊接件详图深化的基础参考；对于选型人员，则可直观看出不同臂长配置对挖深、 reach 和卸料姿态的影响。
