直线式物料升降移送执行机构设计

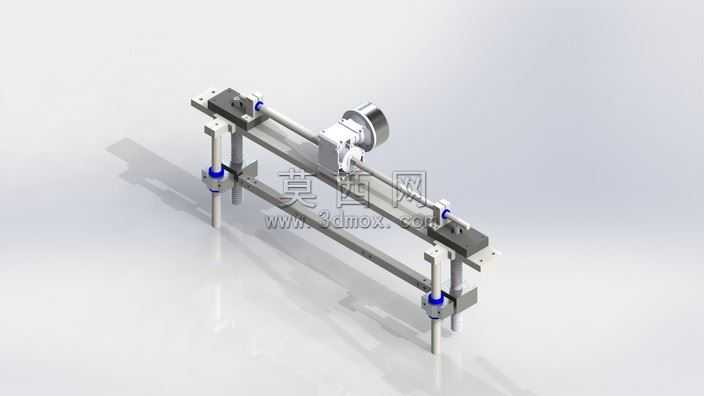

本模型为直线式物料升降移送执行机构，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计的装配逻辑，所有零件均按实际加工公差要求完成配合约束，无冗余特征与干涉问题，可直接用于工程图导出与结构验证。模型整体采用双横梁平行布局作为主体承载框架，框架两端配置立式导向支撑柱，支撑柱与横梁连接处设置带蓝色缓冲衬套的锁紧固定结构，既可以保证支撑结构的连接刚性，又能吸收机构运行过程中产生的微小振动，避免刚性硬接触带来的零件磨损。中部传动模组搭载驱动电机作为动力源，电机通过转接法兰固定在滑动载台上，载台与横梁上的直线导轨形成滑动配合，可沿横梁长度方向完成稳定的水平直线往复运动，载台侧部设置行程限位挡块，可根据实际移送行程需求调整限位位置，适配不同的作业工位间距。两端的立式支撑柱可根据安装场景调整伸出高度，实现整体机构的安装高度适配，满足不同生产线的工位高度匹配需求。渲染阶段采用哑光金属材质模拟铝合金横梁与钢制支撑柱的表面质感，对缓冲衬套赋予高弹性橡胶材质，驱动电机外壳采用磨砂金属漆面材质，通过光影调整突出零件的轮廓边界与装配层次，清晰展现各部件的连接关系与结构细节。设计过程中优先考虑机构的运行稳定性与拆装便捷性，所有紧固件均采用标准件设计，便于后期的维护与零件更换，整体结构紧凑，传动路径简洁，可作为自动化生产线中物料短距离水平移送、工位间工件转运的执行单元使用，也可根据实际负载需求更换更大功率的驱动电机与更高负载等级的直线导轨，拓展机构的适用场景。
