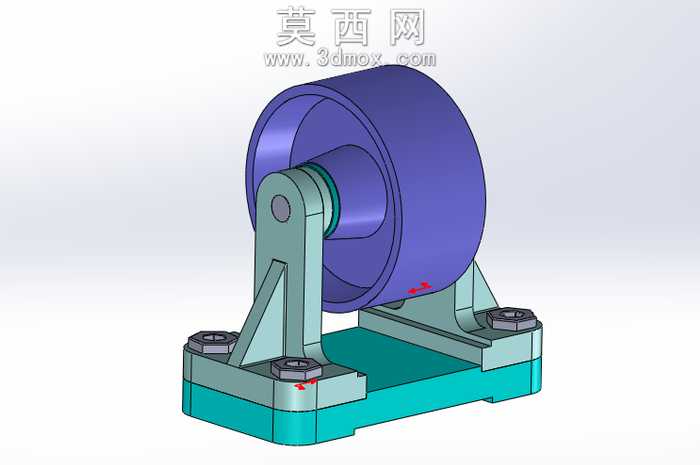

带滚轮的立式安装固定支架结构

该安装支架采用三维参数化建模方式完成整体设计，建模过程中先从底部安装基座开始搭建，通过草图绘制基座的矩形轮廓，拉伸生成带倒角的实体基座，基座底部预留了四个螺栓安装沉孔，用于将整个支架固定在安装平面上，沉孔尺寸匹配常用六角螺栓的头部尺寸，保证螺栓安装后不会突出基座底面影响安装平整度。基座上方的支撑立板采用三角形加强筋结构设计，在立板与基座的连接位置对称布置两块三角形加强筋，提升立板的抗弯折能力，避免支架承受载荷时立板出现变形断裂的问题。立板顶部设计有同轴的销轴安装孔，孔位经过同轴度约束，保证滚轮安装后转动顺畅无卡滞。滚轮部分采用分体式结构建模，外层轮体与内部轮毂通过同轴配合装配，轮毂与销轴之间预留了合理的转动间隙，模拟实际使用中的转动配合关系。材质分配上，基座与支撑立板采用结构钢材质，渲染时赋予哑光金属质感，表面添加轻微的喷砂纹理，还原金属构件的真实质感；滚轮外层采用聚氨酯材质，渲染时呈现半哑光的深紫色质感，与金属支架形成明显的视觉区分；紧固件采用镀锌六角螺栓，渲染时赋予亮银色金属质感，螺栓头部添加防滑齿纹理细节，提升模型的真实度。整体装配过程中严格按照实际装配逻辑添加配合约束，基座与加强筋之间采用绑定约束，立板与销轴之间采用过盈配合约束，滚轮与销轴之间采用转动配合约束，所有螺栓与安装孔之间采用同轴配合与面贴合约束，保证整个装配体不存在干涉问题。设计思路上优先考虑支架的承重稳定性与滚轮的转动灵活性，底部宽大的基座保证支架放置时的重心稳定，三角形加强筋在不增加过多整体重量的前提下大幅提升结构强度，滚轮的安装位置经过重心校核，保证滚轮承受载荷时受力均匀，不会出现偏磨的问题。渲染阶段采用柔和的侧上方打光方式，在模型下方添加柔和的投影，突出模型的结构层次与不同部件的材质差异，整体模型结构清晰，细节完整，可直接用于机械结构教学、安装方案演示等场景。
